Hộp Rugged (Parametric) cho Amprobe AM-510 200x100x80

Mình muốn có chỗ cất cái đồng hồ đo Amprobe AM-510 cho gọn gàng. Mấy file Rugged Box (Parametric) làm sẵn thì không cái nào vừa. Nên đây là lần đầu mình thử làm bằng Fusion360.

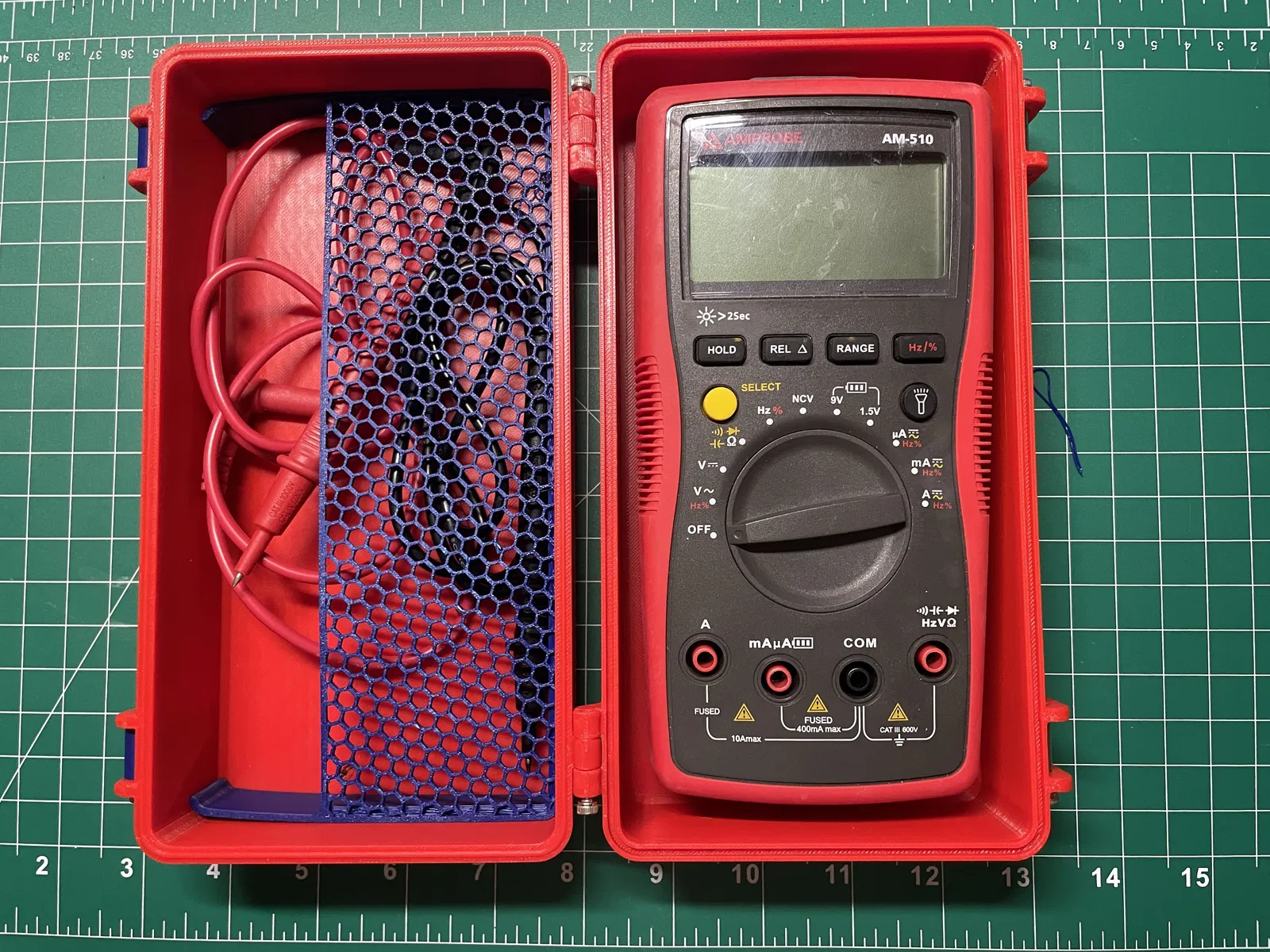

Xin cảm ơn một bình luận ở mẫu hộp khác về phần hộc (pocket) không làm vách (trên hoặc dưới) và dùng honeycomb infill, vì nó tạo ra một cái hộc để đầu dò (probes) rất hợp. Tuy vậy nếu thật sự muốn chỉnh lại thì mình sẽ làm pocket 30mm thay vì 20mm. Kiểu friction fit vẫn vừa ngon và có độ “nhún” cho cái đồng hồ (nó cao hơn đáy hộp một chút). Khi để đồng hồ vào thì vẫn còn chút khoảng hở từ trên xuống dưới. Nhìn chung không thấy gây vấn đề gì cho việc cất giữ.

Mình phải dùng m3x20 cho bu-lông chốt gài (latch bolts), còn lại thì m3x15 dùng ổn hết.

Thường thì mình toàn phải trông chờ file của người khác. Nên lần này mình vui vì dám thử học Fusion360 và dùng chức năng Modify Parameters của hộp Whity — chỉnh sửa khá dễ. Hy vọng giúp được ai đó. Nếu cần thì cứ hỏi trong phần bình luận, mình sẵn sàng hỗ trợ.

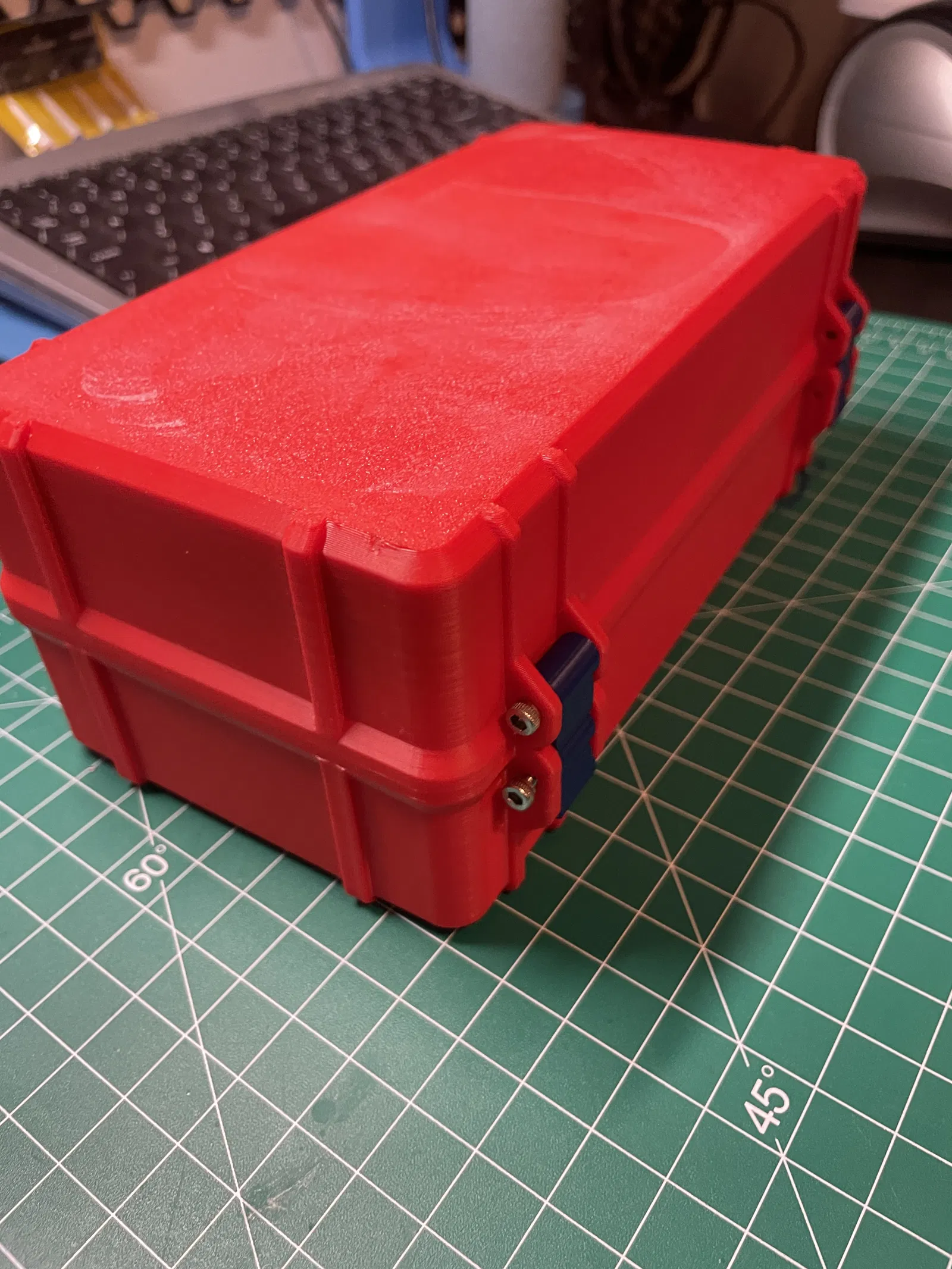

Mình in trên Bambu X1C với ABS generic màu đỏ và xanh. Thông cảm giúp phần keo dính trên nắp.
