Cảm biến filament cho extruder Galileo2 dùng cảm biến IR quang MK3S+

Galileo2 là gì?

Galileo2 là một extruder mã nguồn mở.

https://github.com/JaredC01/Galileo2

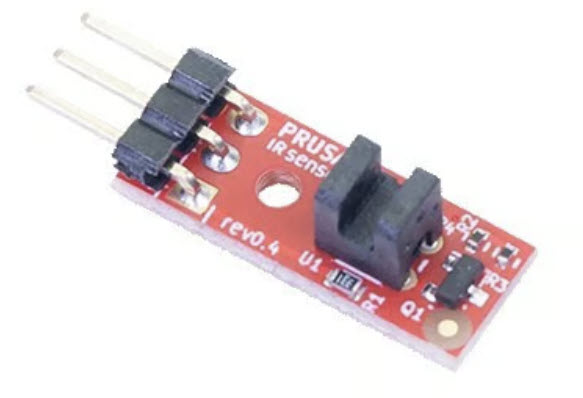

Cảm biến filament PRUSA MK3S+ IR là gì?

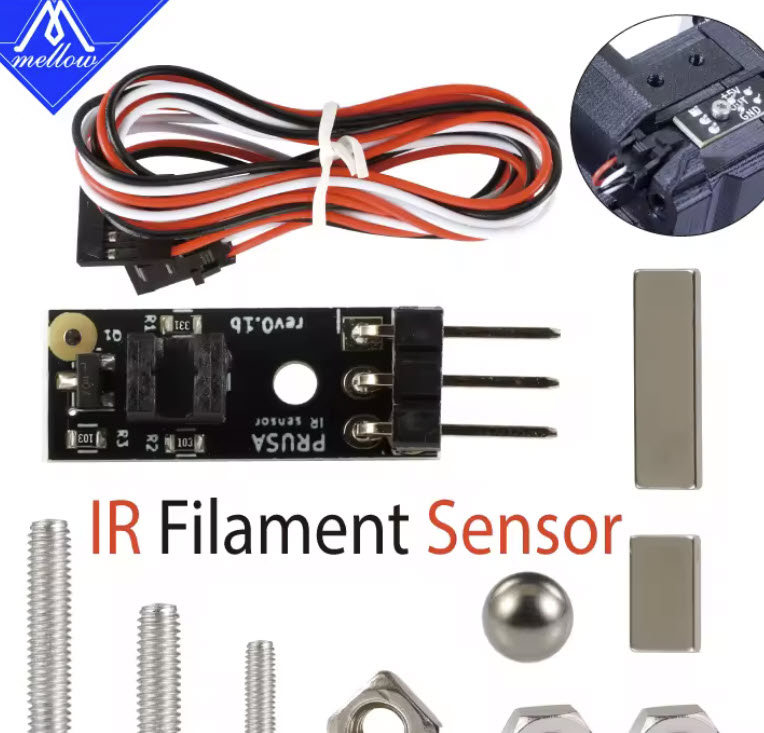

Cảm biến filament MK3S+ IR là gì? Bạn có thể tháo từ chiếc MK3S+ cũ đã nghỉ hưu, hoặc mua mới khoảng $6, 7, 8... Mình chỉ cần cái PCB thôi, không cần nam châm dài và viên bi thép.

Dự án này nhằm thêm một filament sensor cho extruder Galileo2.

Thêm 2 lỗ phía trên (top holes) trên phần Galileo để bắt cảm biến.

Cái arm của Galileo2 cũng được chỉnh sửa để chừa không gian cho cảm biến.

BOM

• Cảm biến filament MK3S+ IR và 1 vít tự taro M2
• Insert nhiệt M2.5, L3.5, OD 3.5 — 4 cái
• Vít M2.5 dài 6mm x 4
• Vít tự taro M2
• Nam châm tròn đường kính 4mm, dày 2mm
• Đầu nối ống filament ECAS
• Ống PTFE ngắn

Lắp ráp

Cảm biến filament:

Gắn đầu nối ống PTFE ECAS vào phần top.

Ép 2 insert nhiệt M2.5 (L3.5 OD 3.5) vào HGX adapter.

Ép 2 insert nhiệt M2.5 (L3.5 OD 3.5) vào phần base.

Dùng bút lông đen tô cho đầu tip của phần mover đen hoàn toàn để che ánh sáng tốt hơn.

Cắt một đoạn ống PTFE nhỏ và đặt vào trong phần base.

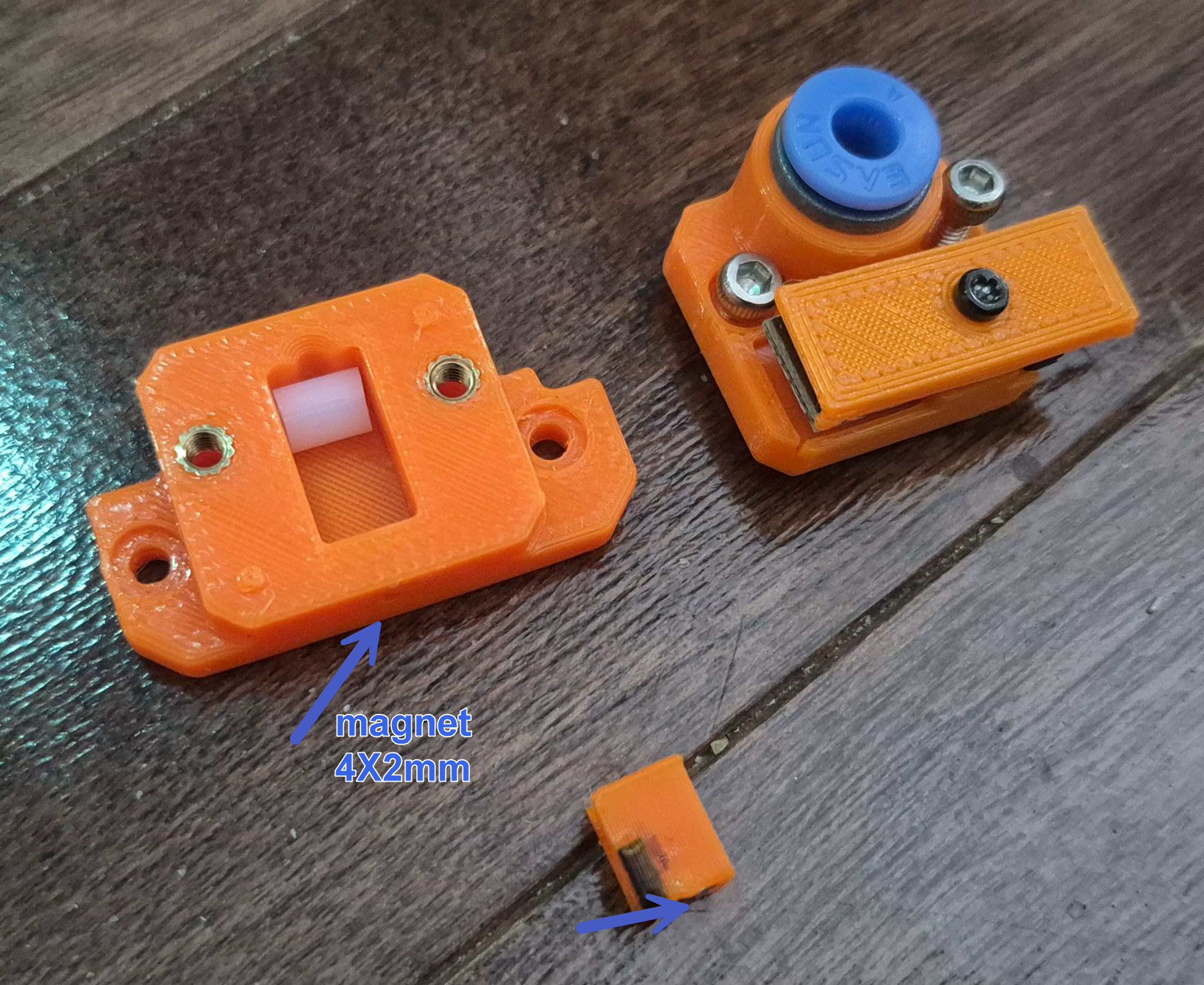

Đặt nam châm tròn 4x2 vào phần mover và phần base, nhớ để chúng đẩy nhau (repel).

Úp phần top vào phần base, dùng vít M2.5 để siết cố định filament sensor.

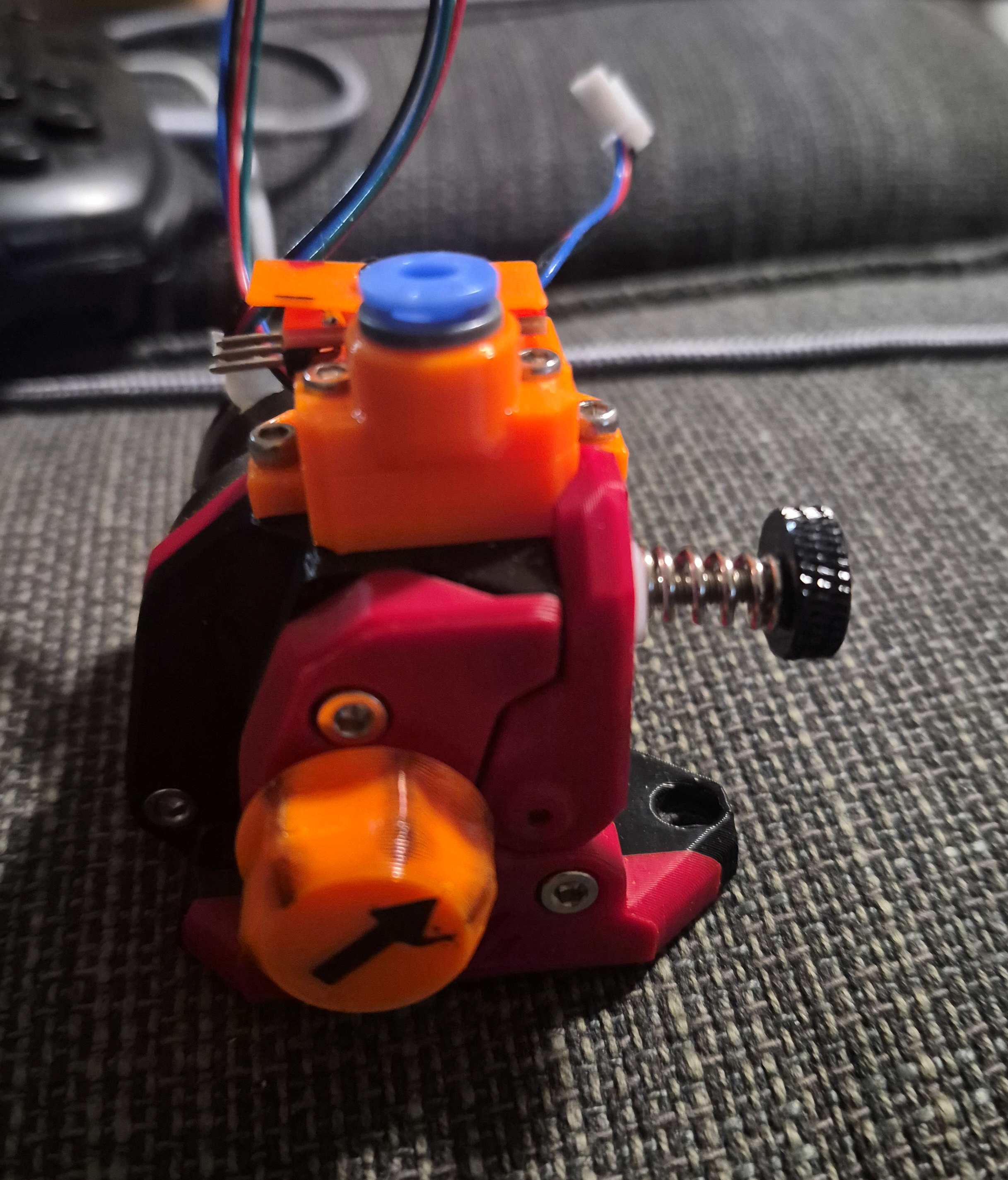

Dùng 2 vít M2.5 6mm để bắt cố định cảm biến lên phía trên của phần Galileo2.
