Cảm biến filament cho extruder HGX dùng IR optical sensor MK3S+

Dành cho extruder HGX bản kim loại: thêm cho nó một filament sensor.

Nếu bạn có sẵn filament sensor IR của PRUSA MK3S+ (đồ dư), hoặc mua thêm một cái.

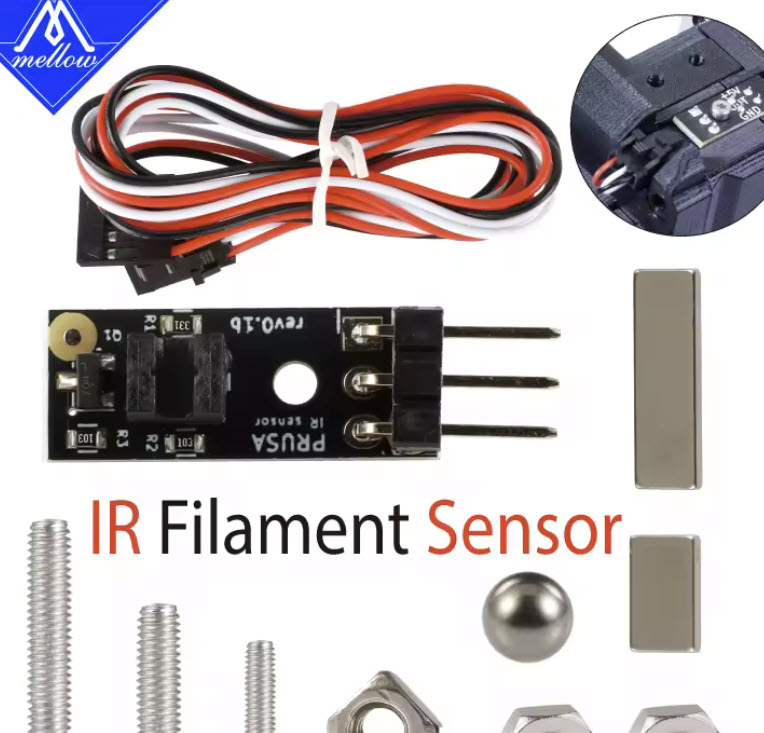

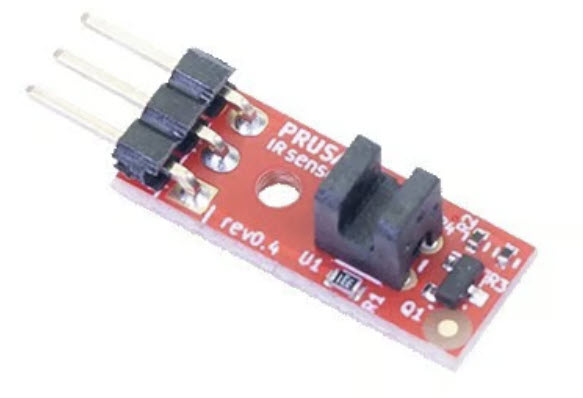

MK3S+ IR filament sensor là gì? Bạn có thể tháo từ con máy MK3S+ cũ đã “nghỉ hưu”, hoặc mua khoảng $6, 7, 8... Mình chỉ cần cái PCB thôi, không cần cục nam châm dài và viên bi thép.

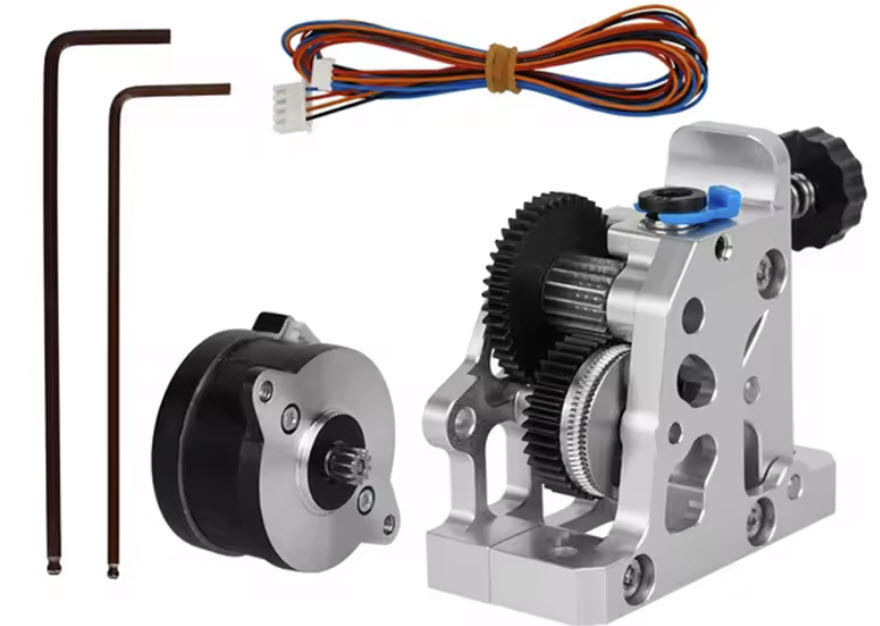

HGX extruder là gì? Đây là extruder giá rẻ, chạy được cho Voron 2.4 toolhead Dragon Burner và nhiều printer/toolhead khác. Motor dùng loại giống Voron Stealthburner, gear là 10T.

Không kèm motor thì thường tầm $20. Có kèm motor thì khoảng $30.

Điểm hay là bánh răng đùn khá lớn nên chất lượng in có thể sẽ tốt hơn loại gear nhỏ.

Nếu bạn có MK3S+ IR optical filament sensor, bạn có thể gắn filament sensor cho extruder HGX này.

BOM:

• MK3S+ IR filament sensor và một vít tự taro M2

• Vít M3 dài 25mm

• Vít M3 dài 8mm

• Insert nhiệt M2.5, L3.5, OD 3.5 — 4 cái

• Vít M2.5 dài 6mm x 4

• Vít tự taro M2

• Nam châm tròn đường kính 4mm x dày 2mm

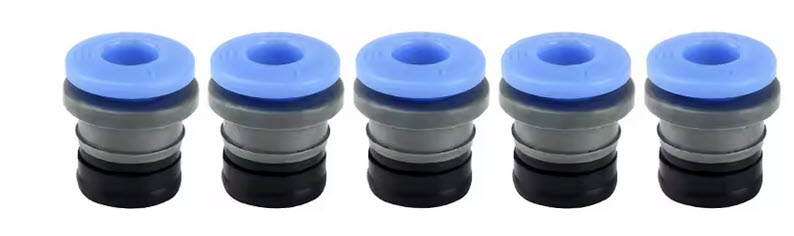

• Đầu nối ống filament ECAS

Lắp ráp

Xem hình.

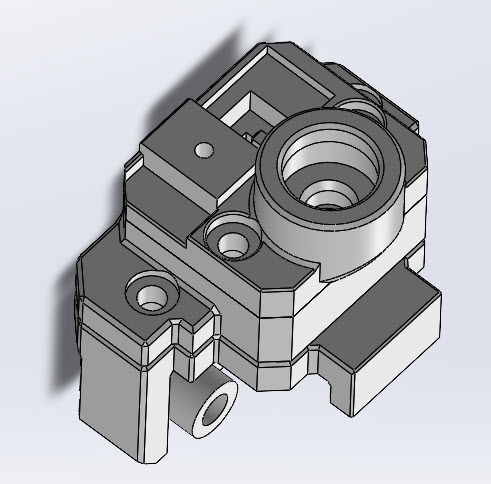

Filament sensor:

Gắn đầu nối ống PTFE ECAS vào phần top.

Ép 2 insert nhiệt M2.5 (L3.5 OD 3.5) vào HGX adapter.

Ép 2 insert nhiệt M2.5 (L3.5 OD 3.5) vào phần base.

Dùng bút lông đen tô phần đầu của “mover part” cho đen hết để chặn ánh sáng tốt hơn.

Cắt một đoạn ống PTFE ngắn rồi đặt vào trong phần base.

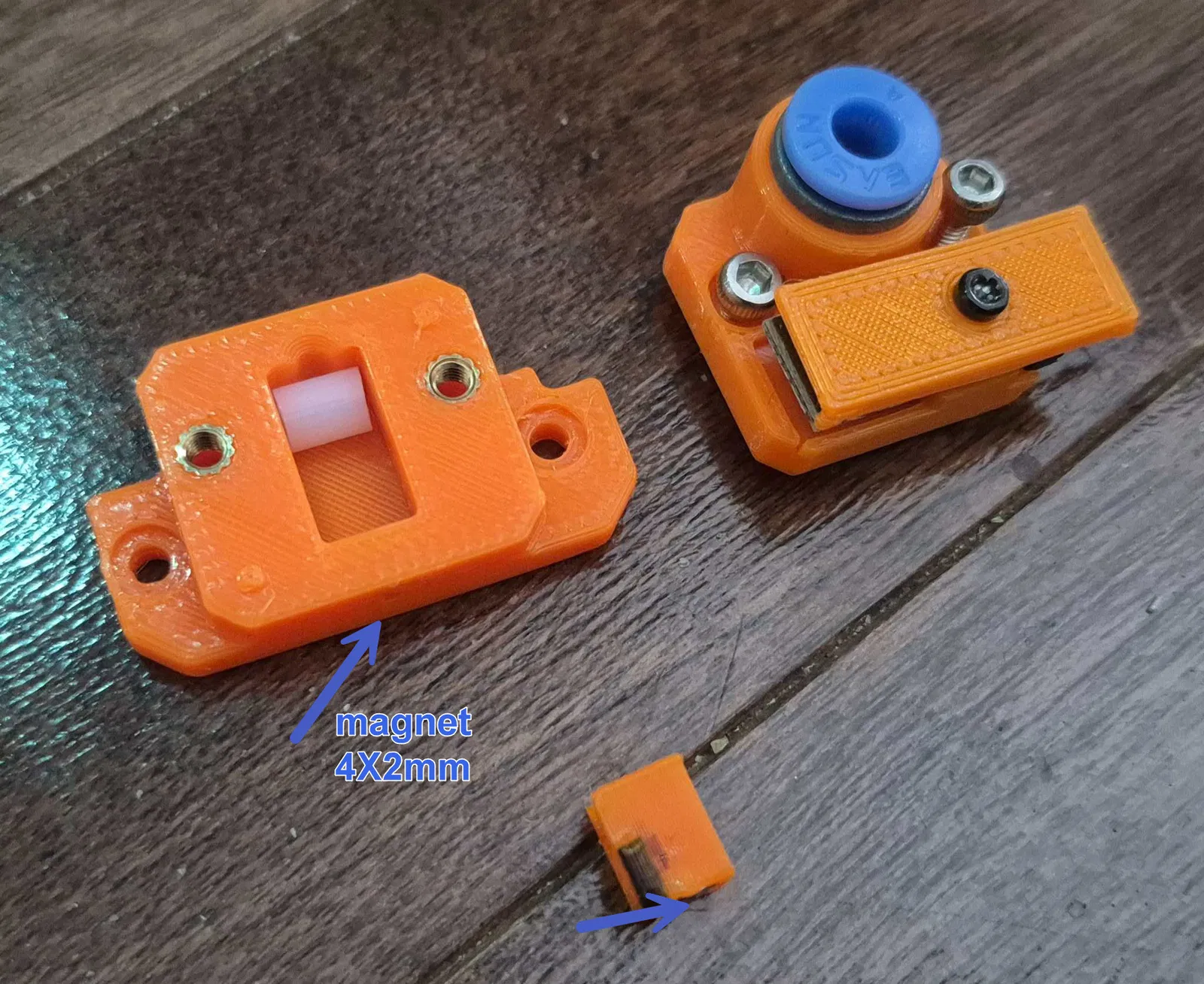

Bỏ nam châm tròn 4x2 vào mover part và base part, nhớ để chúng đẩy nhau (repel).

Đặt top part lên base part, dùng vít M2.5 để siết cố định filament sensor.

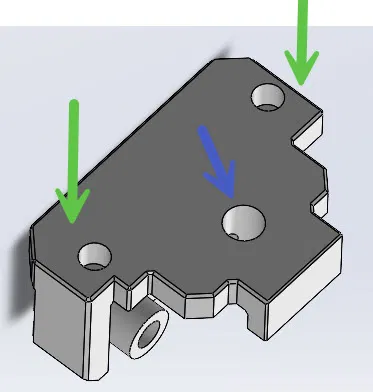

HGX adapter:

Tháo vít M3 góc trên bên phải (20mm) của HGX, cất lại để dùng cho project khác.

Đặt cái spacer tròn in sẵn vào phần khoét đầu vít của HGX.

Tháo con vít chặn (grub screw) của tube fitting và tháo tube fitting kim loại ra, cất lại để dùng cho project khác.

Lắp part HGX adapter lên phần top của HGX, dùng vít M3 25mm mới ở vị trí góc trên bên phải để siết cố định adapter.

Dùng vít M3 8mm vặn vào lỗ grub screw để khóa adapter.

Chuẩn bị một đoạn ống PTFE ngắn, dùng dao cắt vát đầu hình nón để dễ đưa filament vào.

Luồn đoạn ống PTFE này vào đường filament của adapter.

Dùng vít M2.5 6mm để bắt cố định filament sensor lên adapter.

Gắn PCB MK3S+ IR filament sensor, dùng vít M2 và part cover PCB lên bộ filament sensor.

Dùng dây/cáp phù hợp cho PCB filament sensor. Kiểm tra lại pinout/dây trước khi cắm.

Cấu hình phần mềm

Voron happy hare, file config: mmu_hardware.cfg

Ví dụ nếu dùng Mellow CANBUS toolhead PCB:

extruder_switch_pin:!SHT36_V3:gpio22 # blue pins

Test

Không có filament trong sensor: vào Mainsail web GUI → Machine → Endstops → bấm Query, Endstop Extruder phải xanh và trạng thái OPEN.

Có filament trong sensor: bấm Query, Endstop Extruder phải là Triggered.

Có kèm file STEP.

Hình minh họa:

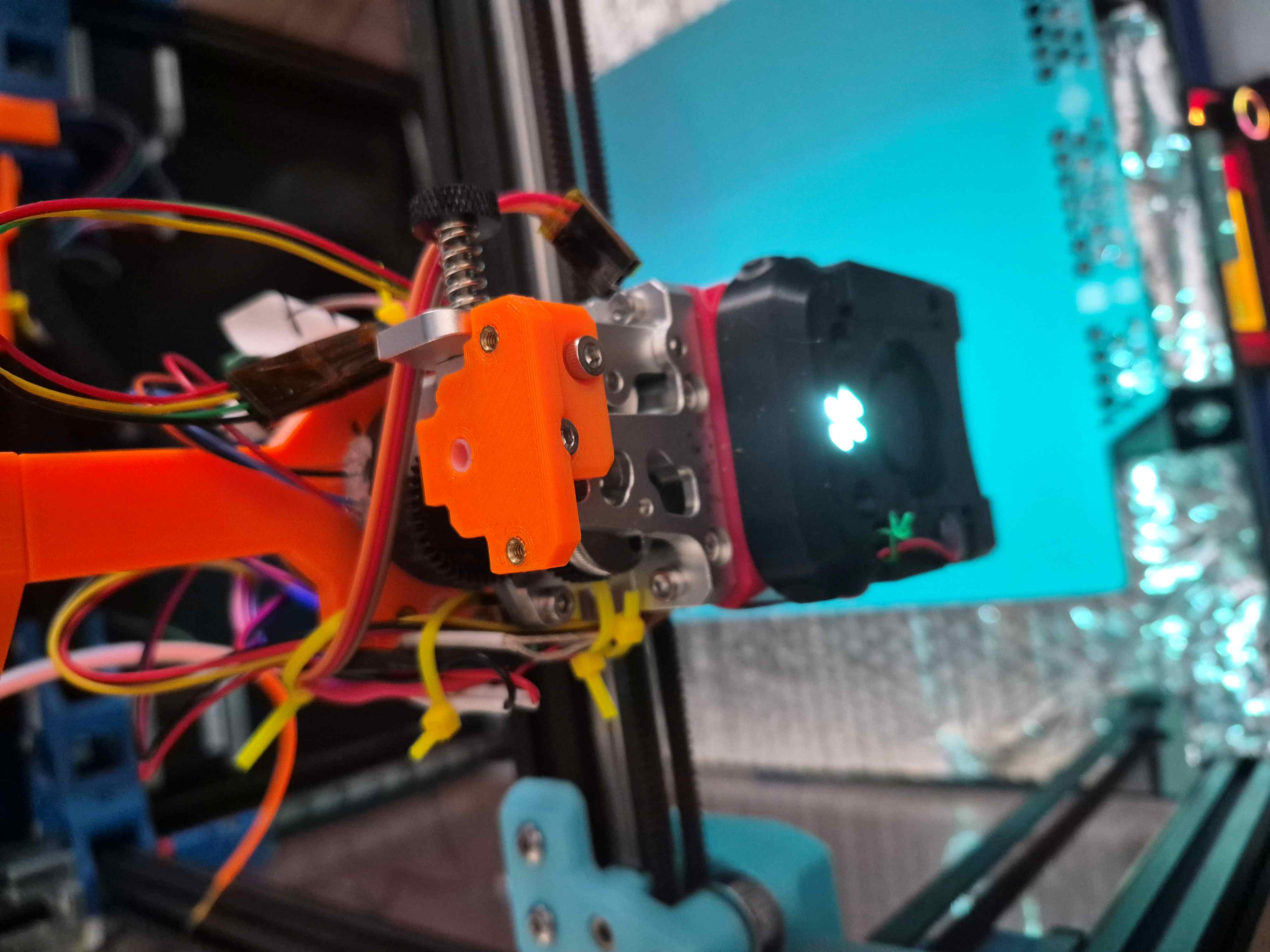

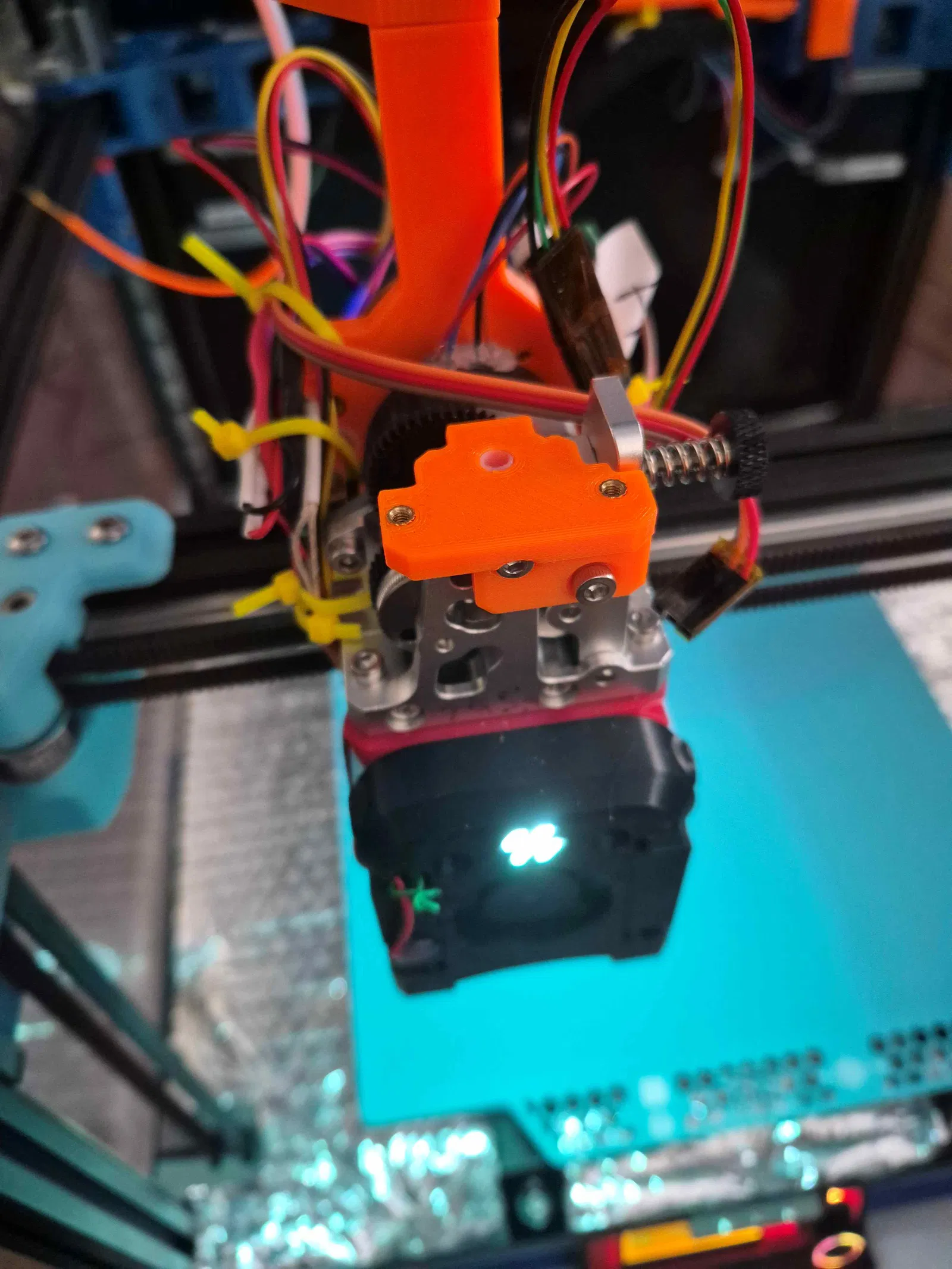

Voron 2.4, Dragon Burner với HGX extruder, đã gắn adapter. Lưu ý lỗ đường filament ở giữa có nhét một đoạn ống PTFE ngắn, đầu vào được cắt vát hình nón.

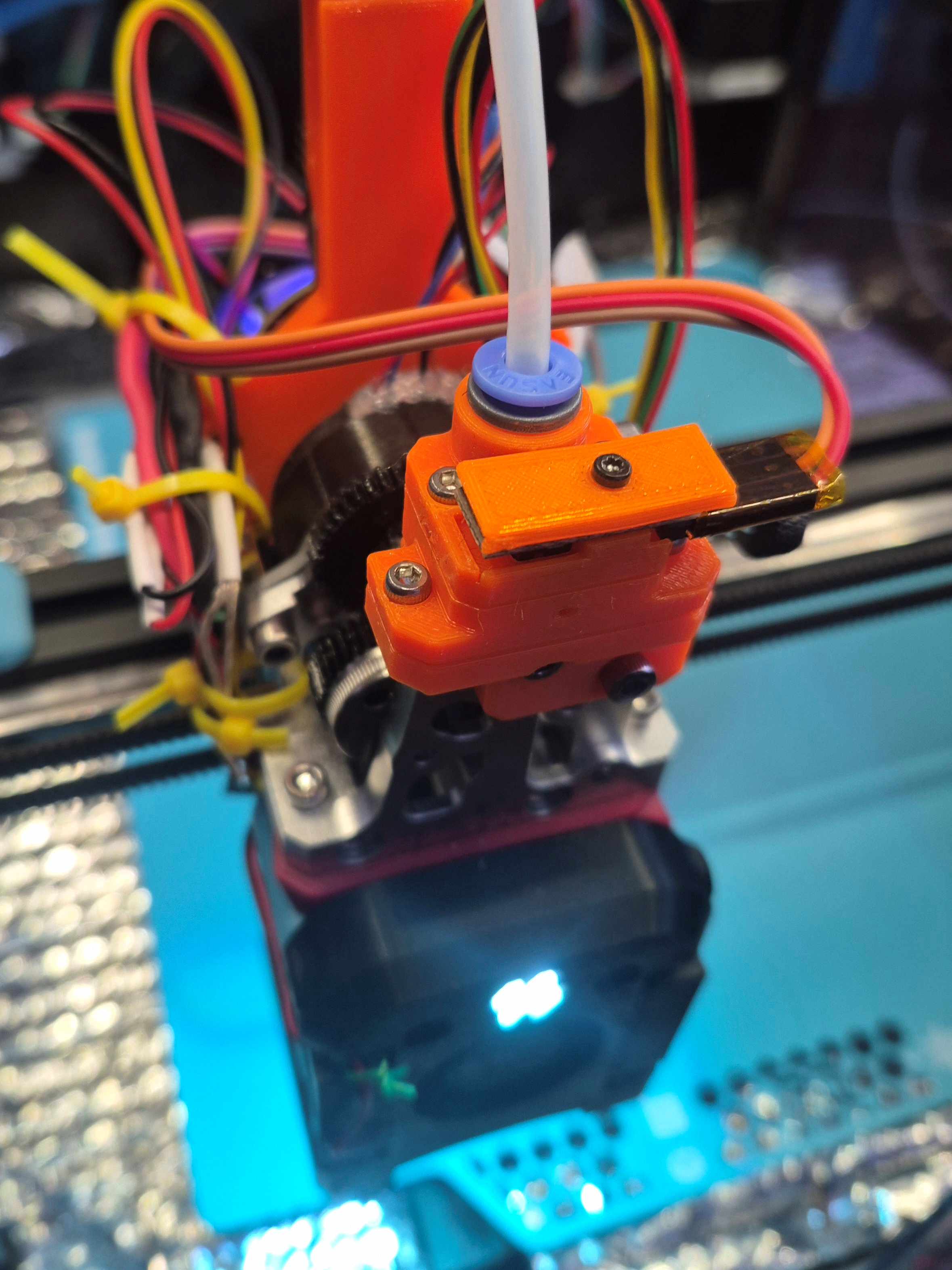

Lắp hoàn chỉnh:
