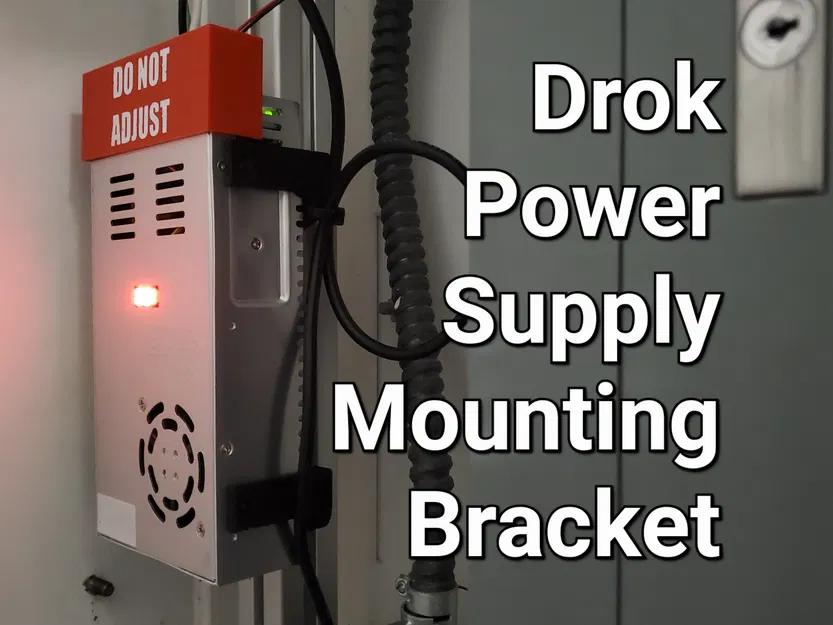

Giá đỡ lắp đặt cho bộ nguồn Drok (Mounting Bracket for Drok Power Supply)

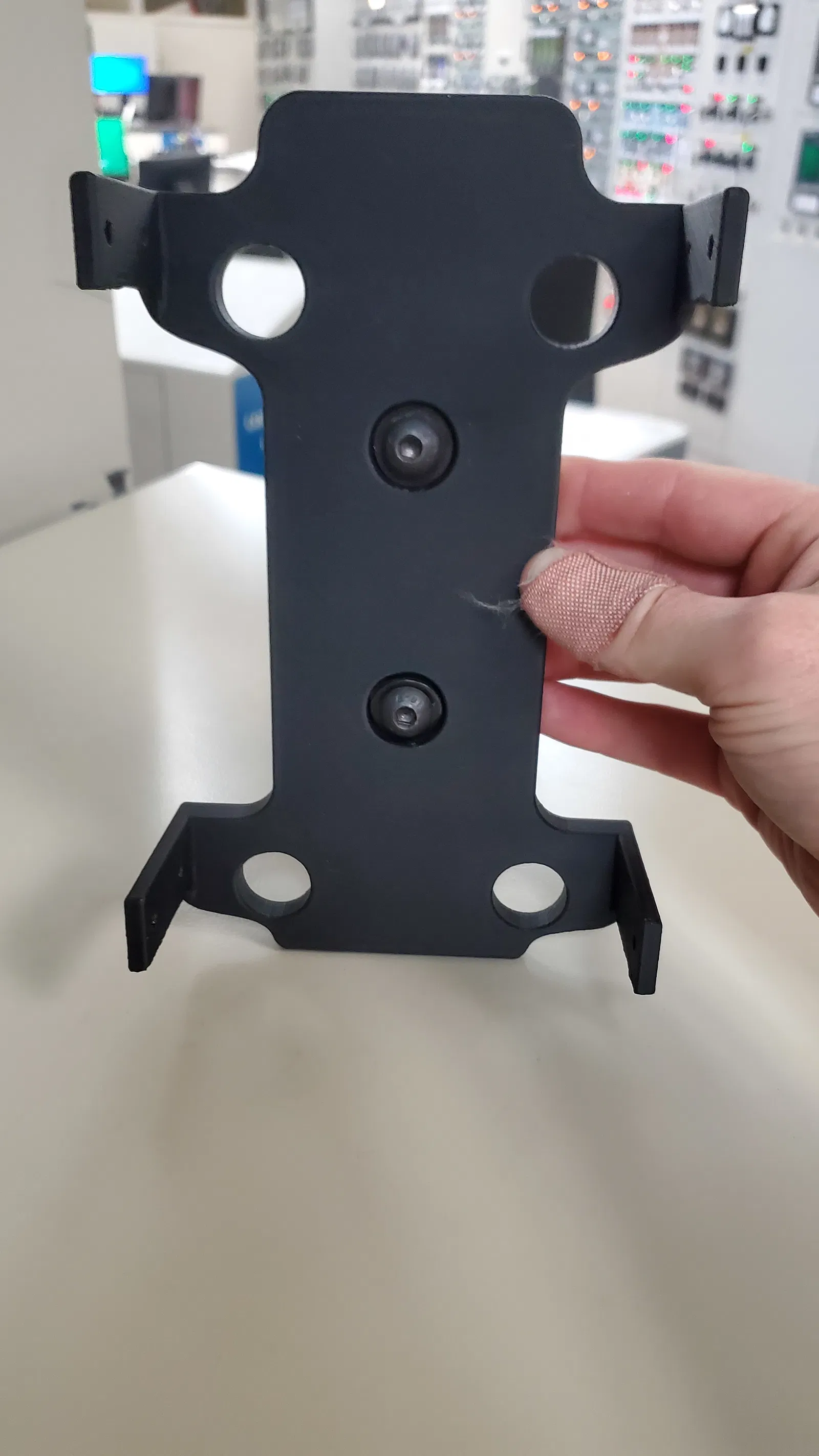

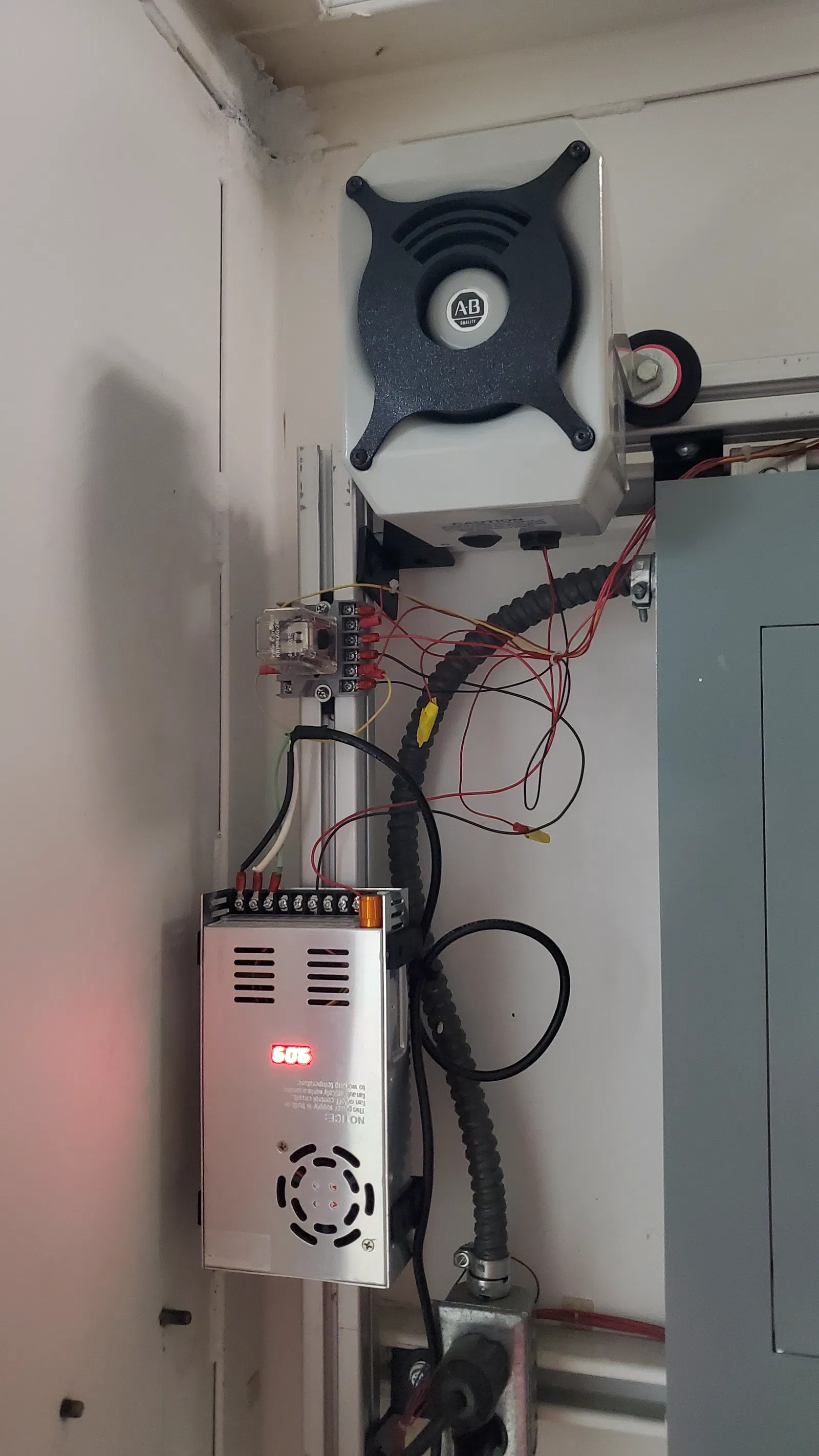

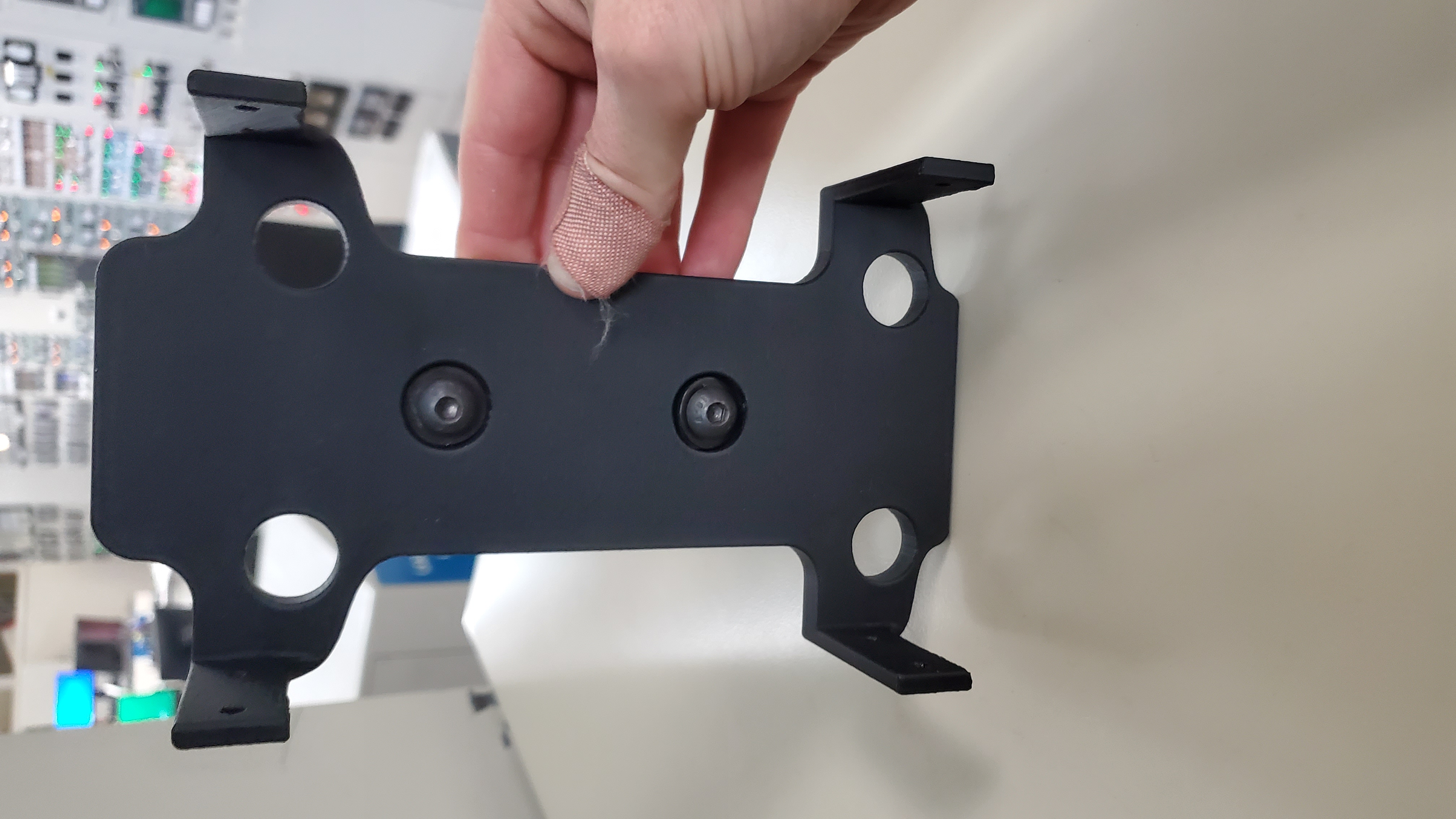

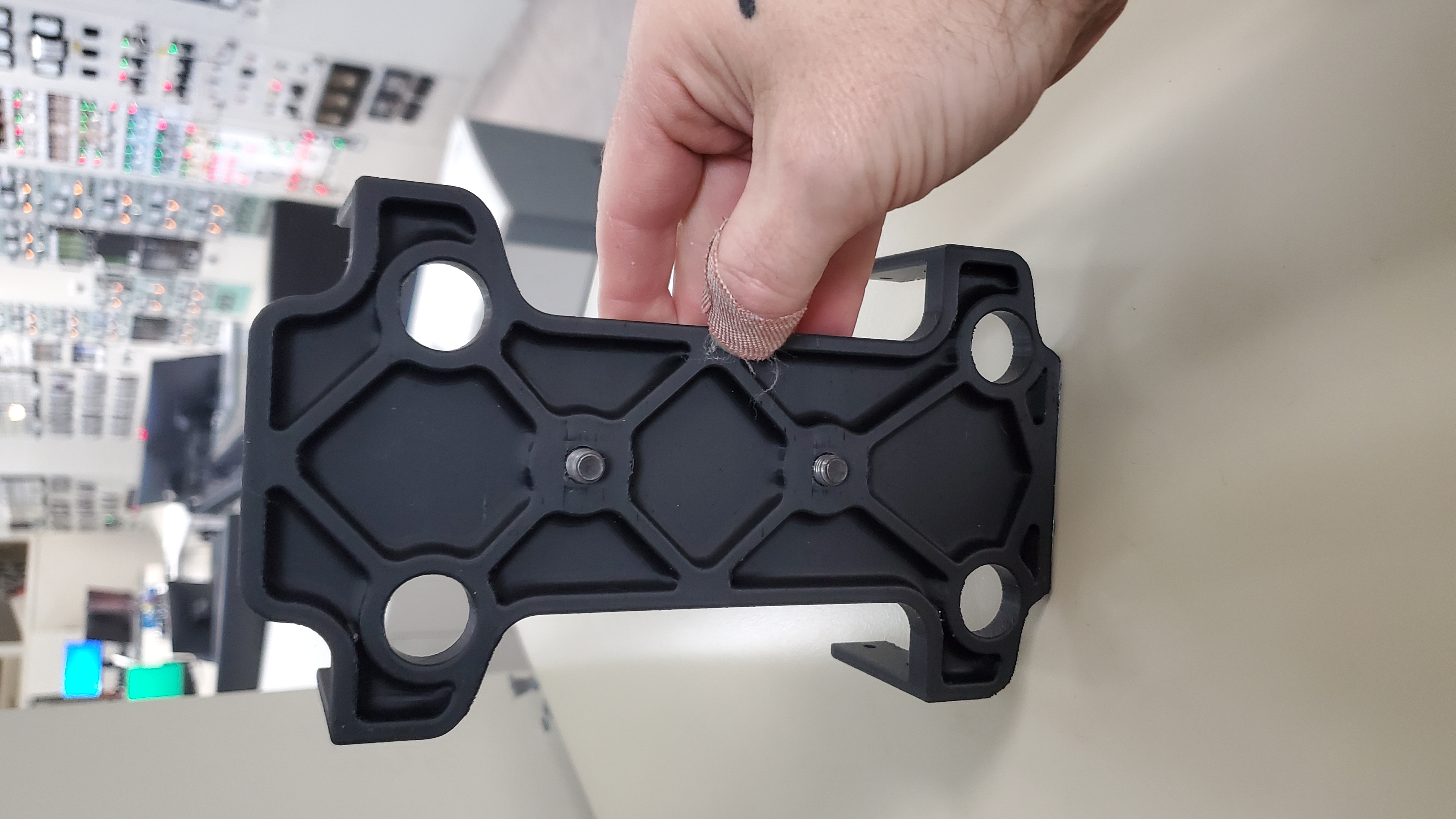

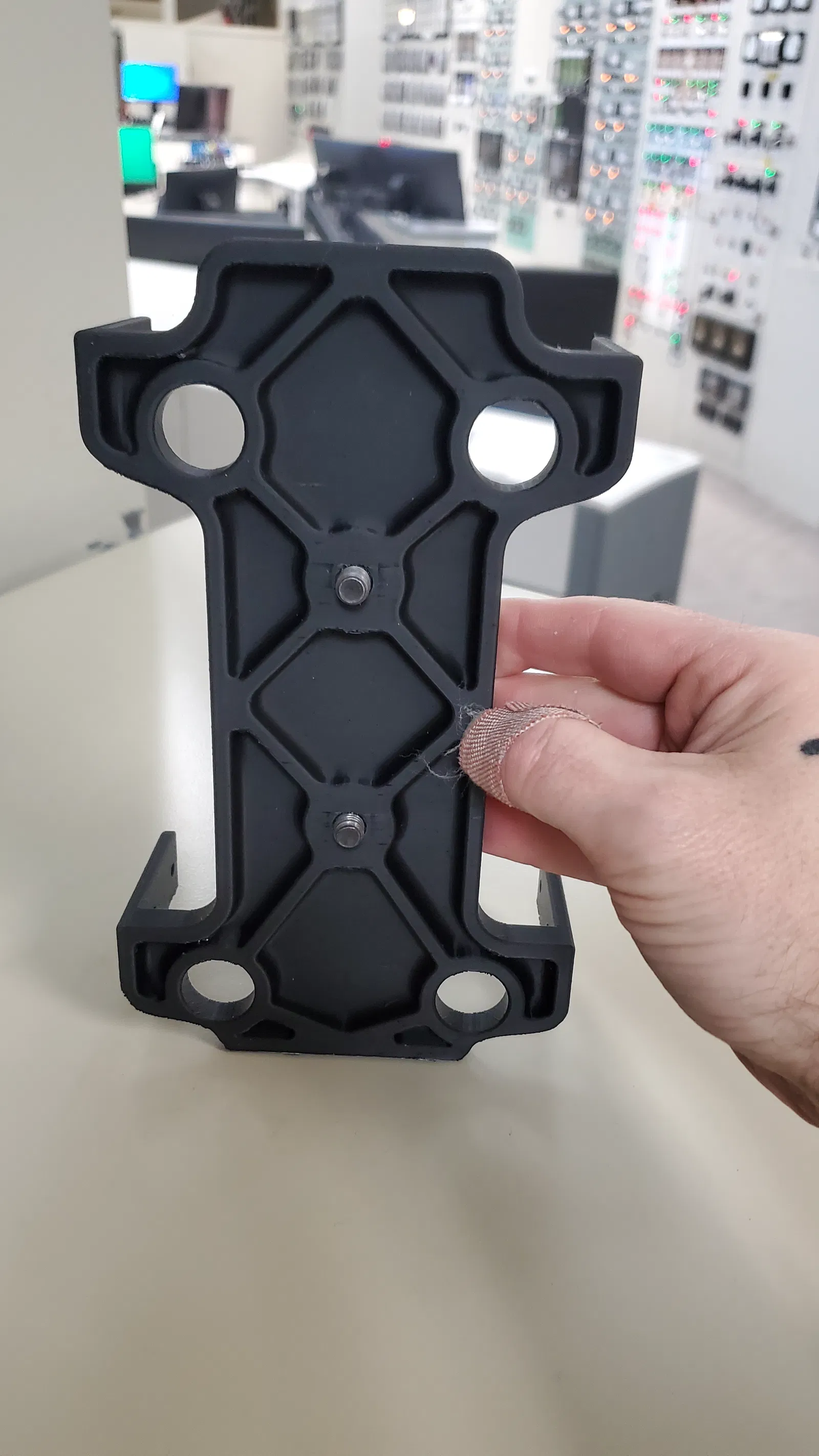

Đây là một mounting bracket (giá đỡ lắp đặt) cho bộ nguồn Drok 24V 20A mua trên Amazon. Bộ nguồn có thể được lắp theo cả hai chiều (xoay hướng nào cũng được) bên trong bracket. Bracket này về cơ bản sẽ phù hợp với các bộ nguồn Drok kích thước 215x115x50mm, nhưng link cụ thể thì mình chỉ mới test và xác nhận đúng với mẫu đó.

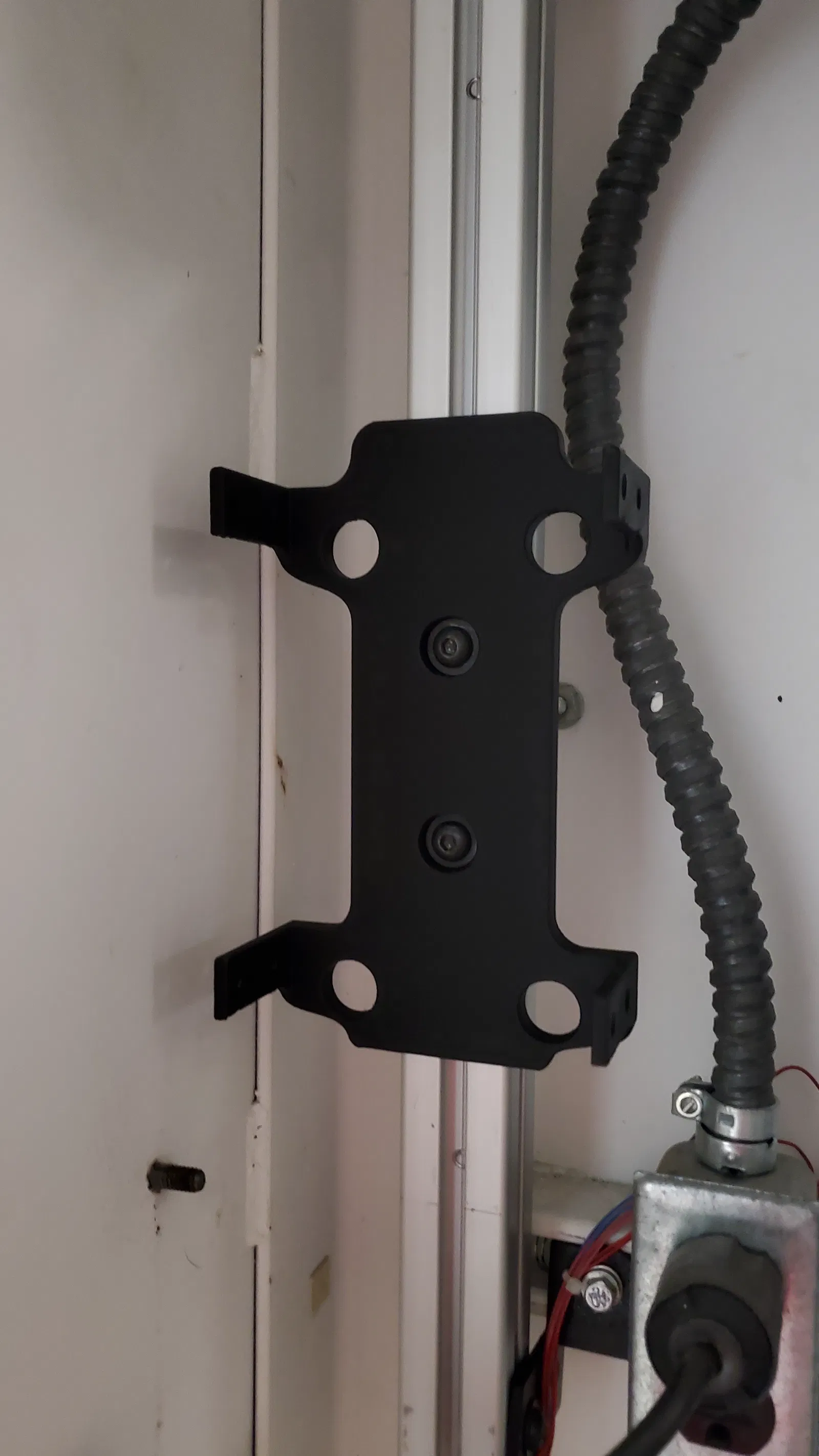

Mounting bracket được thiết kế để có thể bắt lên aluminum extrusion, unistrut truyền thống, hoặc bắt trực tiếp lên tường bằng lag screw vào đà/stud hoặc dùng tắc kê cho sheetrock.

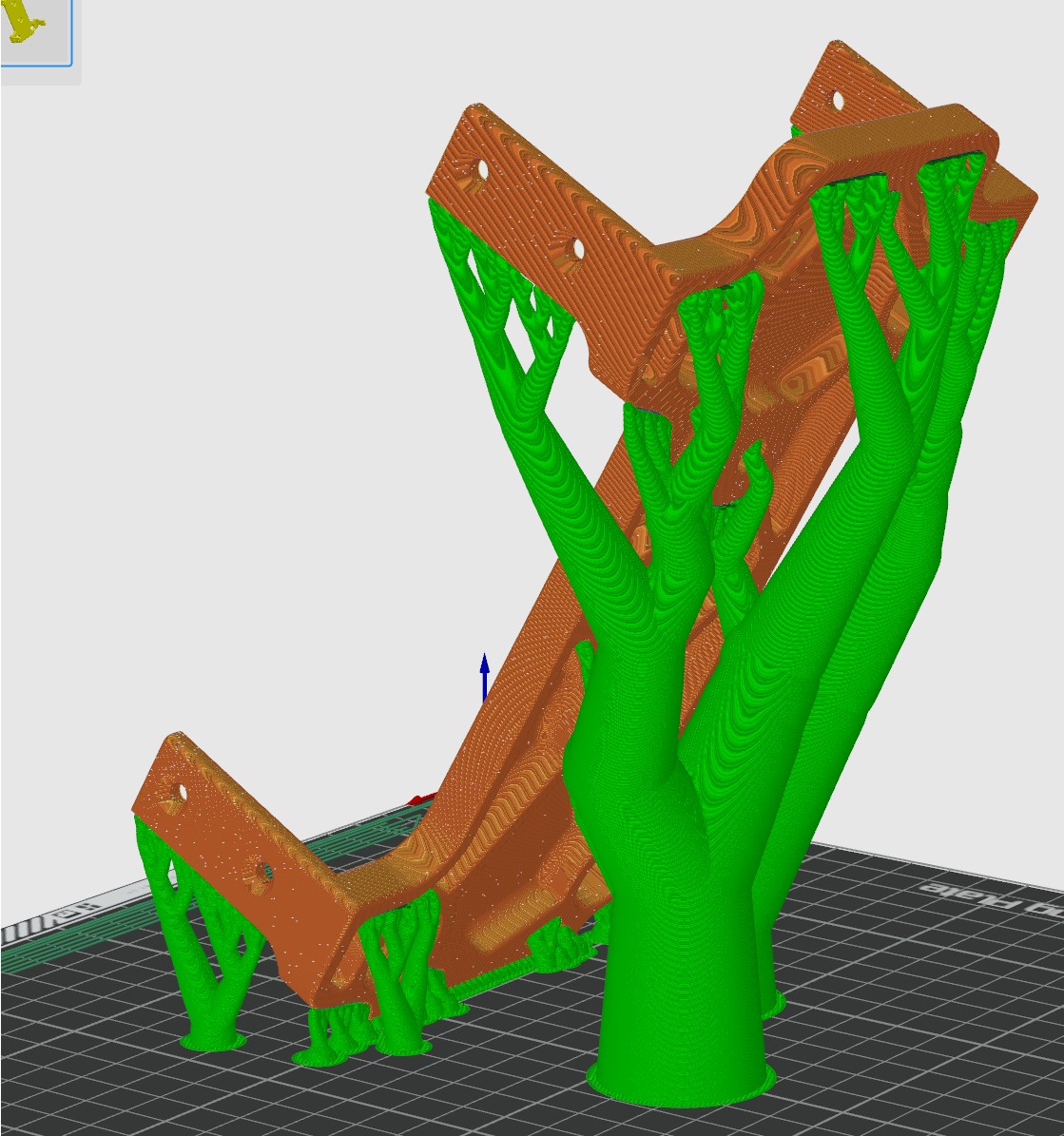

File hiện tại được đặt nghiêng 60 độ so với phương ngang, và khuyến nghị mạnh là in đúng góc này kèm tree supports để giảm rủi ro lớp in bị xé/tách (layer shearing) tại các tab. Mình khuyên in bằng ABS-GF để có độ cứng kết cấu mà vẫn không dẫn điện.

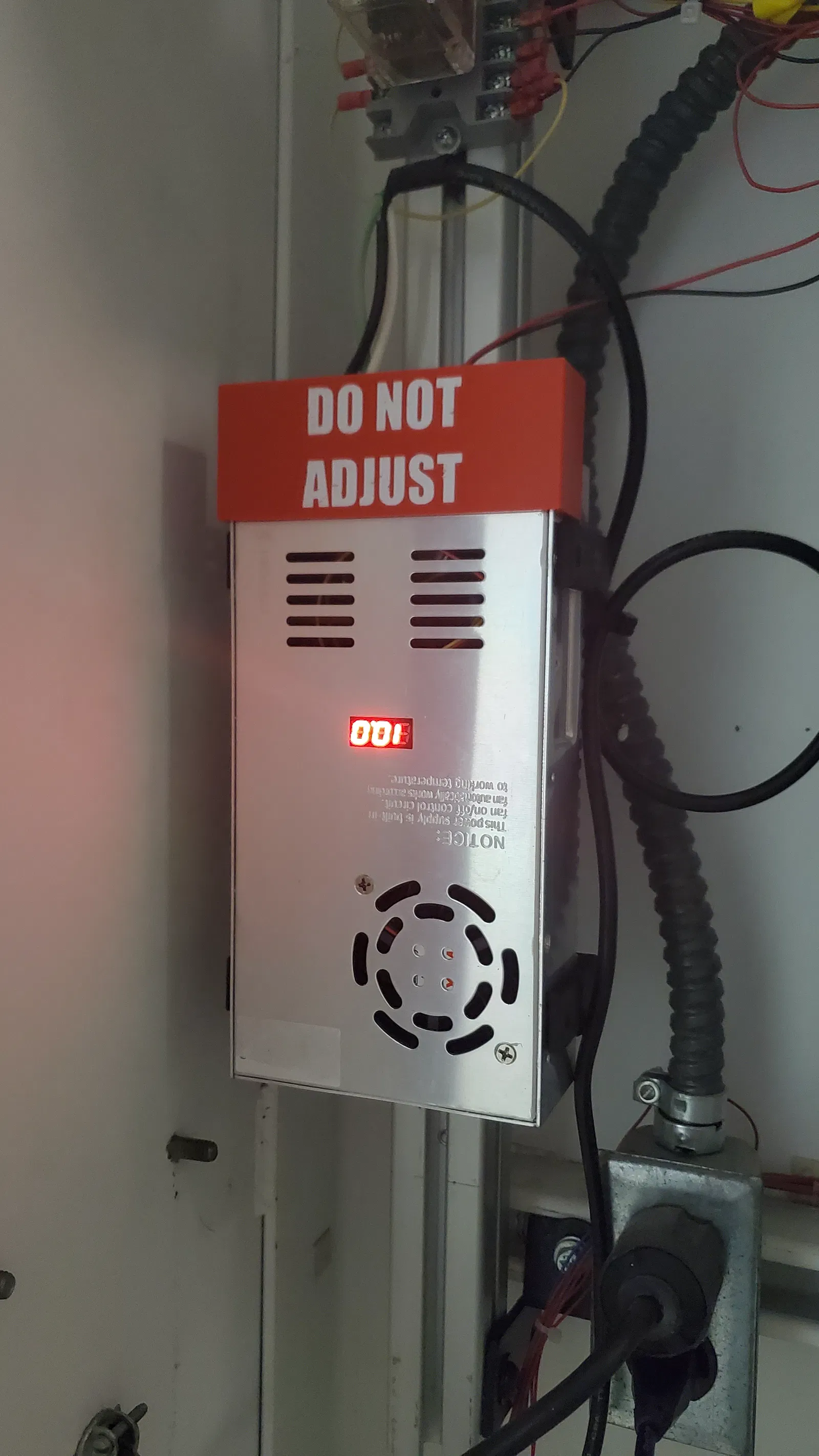

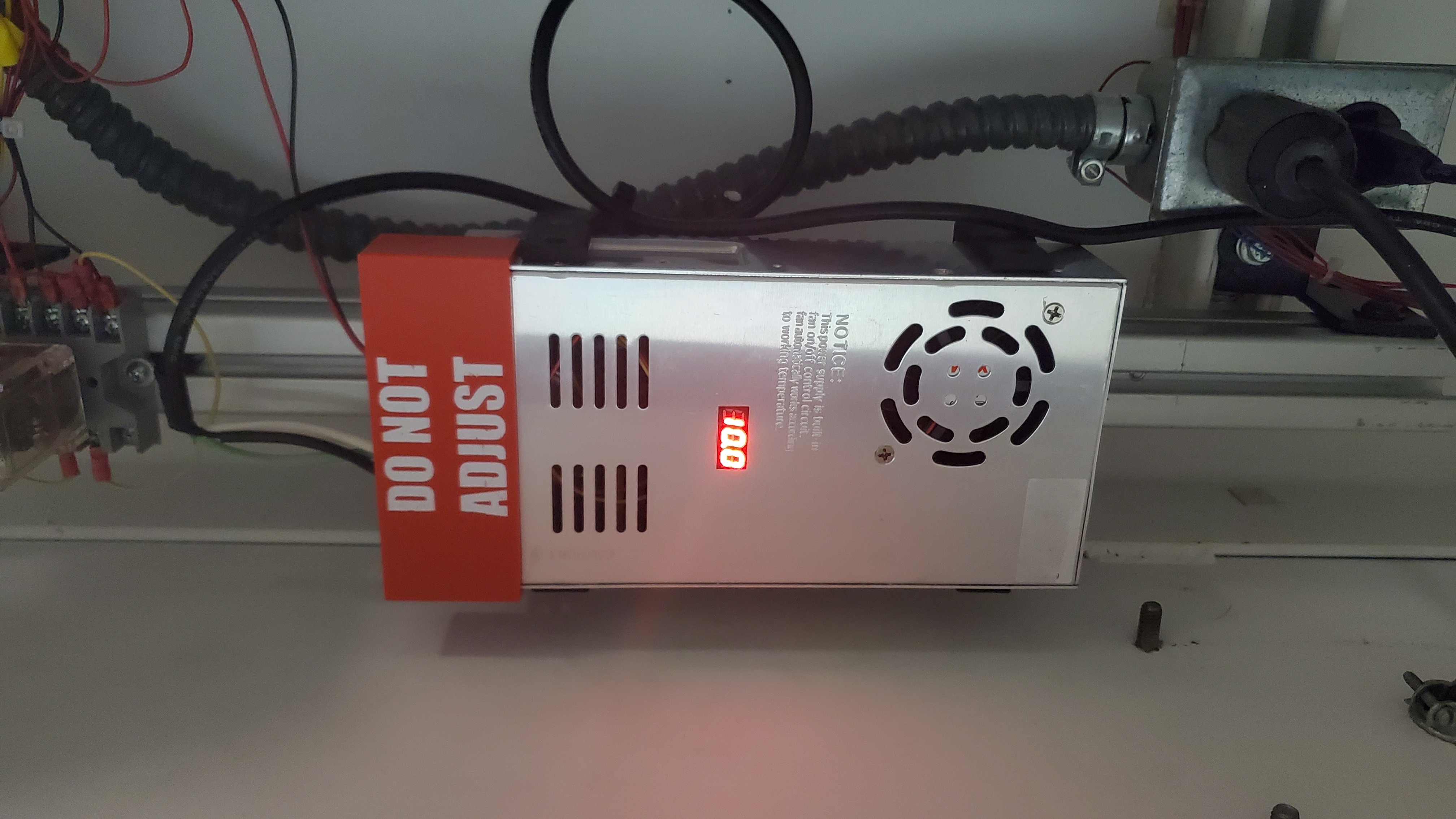

Bộ file có thêm phiên bản skeletonized để tiết kiệm vật liệu (đổi lại giảm độ cứng) và các miếng che dạng “snap-on” cho cọc đấu dây/khu vực chỉnh, gồm cả cho kiểu lắp tiêu chuẩn và kiểu lắp ngược như trong ảnh ví dụ. Các file này đã được xoay hướng để giảm vật liệu cần cho supports và có thể in bằng filament không dẫn điện mà bạn thích, chọn màu theo nhu cầu hoặc theo yêu cầu địa phương và/hoặc tiêu chuẩn công ty.
