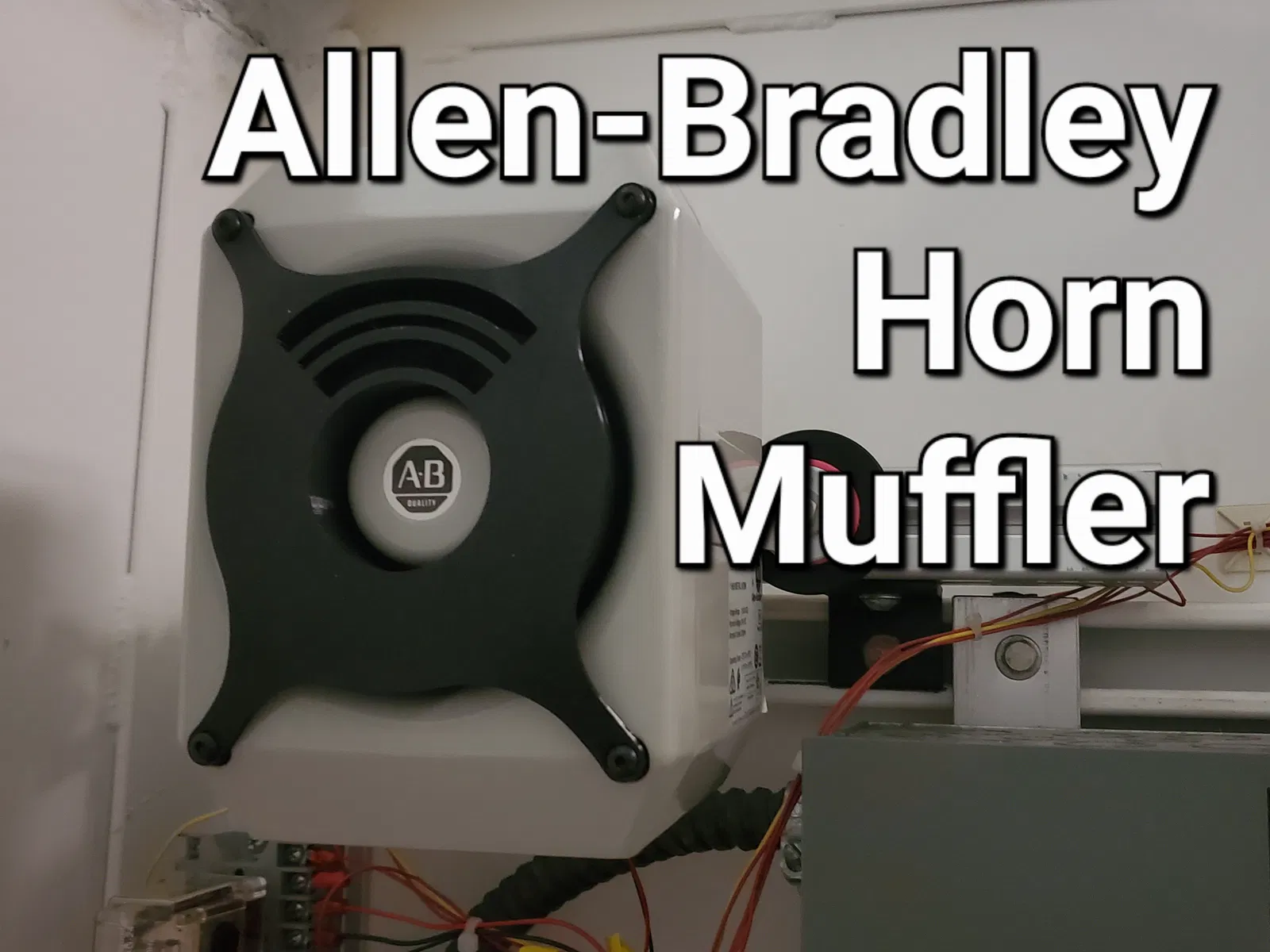

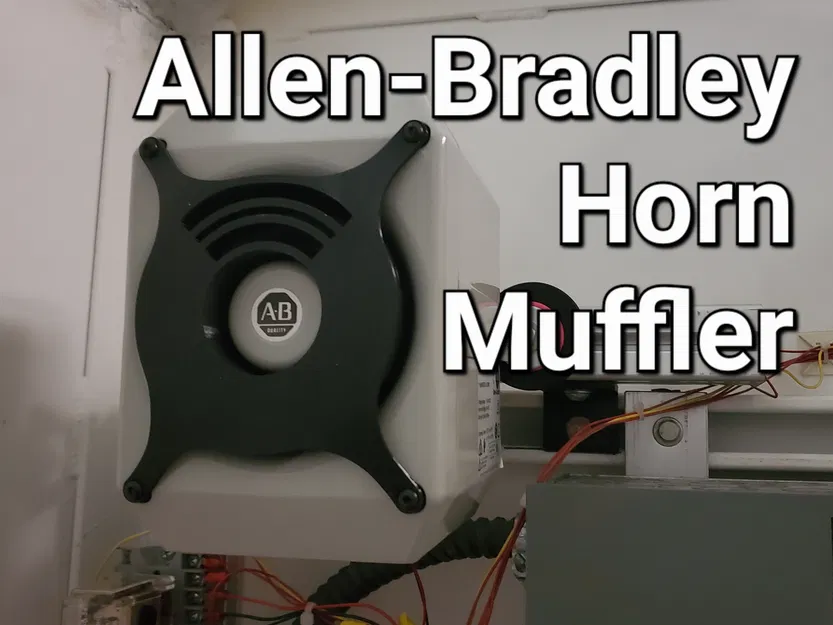

Ống giảm âm TPU cho còi Allen-Bradley 855HM (TPU Muffler)

Ống giảm âm (muffler) in 3D cho còi báo (annunciator/alarm horn) Allen-Bradley dòng 855HM loại sealed. Các còi này được thiết kế cho môi trường công nghiệp và có mức âm từ 107–119 dB, nên trong một số tình huống sẽ quá lớn. Mình thiết kế món này để dùng trong một hệ thống mô phỏng huấn luyện hạt nhân, nơi bắt buộc phải giống y như nhà máy thật. Ở nhà máy thật, còi của hệ thống báo động phòng điều khiển được gắn phía sau nhiều tấm panel công nghiệp và mức âm tuyệt đối tại bảng điều khiển là 55 dB. Còn trong mô phỏng huấn luyện, còi lại gắn sau một tấm panel mỏng, nên mức âm tuyệt đối tại bảng điều khiển lên tới 98 dB ngay cả khi chỉnh ở mức thấp nhất. Khi dùng muffler này, mình giảm được mức âm tuyệt đối xuống 55 dB để khớp với nhà máy tham chiếu.

File được thiết kế để in theo đúng hướng đặt sẵn, không cần supports, với tùy chọn in “all walls” hoặc 100% infill. Phần cone được làm hơi lớn hơn phần bell của còi một chút để ôm kín, tạo seal chặt và được giữ bằng lực căng từ các mounting arms. Các ốc của vỏ sẽ cần thay bằng ốc M4x40mm pan head, và khuyến nghị chấm một ít LockTite xanh (loại tạm thời) để tránh bị rung làm tuột ren.
