Viền che lỗ thông gió dạng tách đôi (Split Flange) 6 in

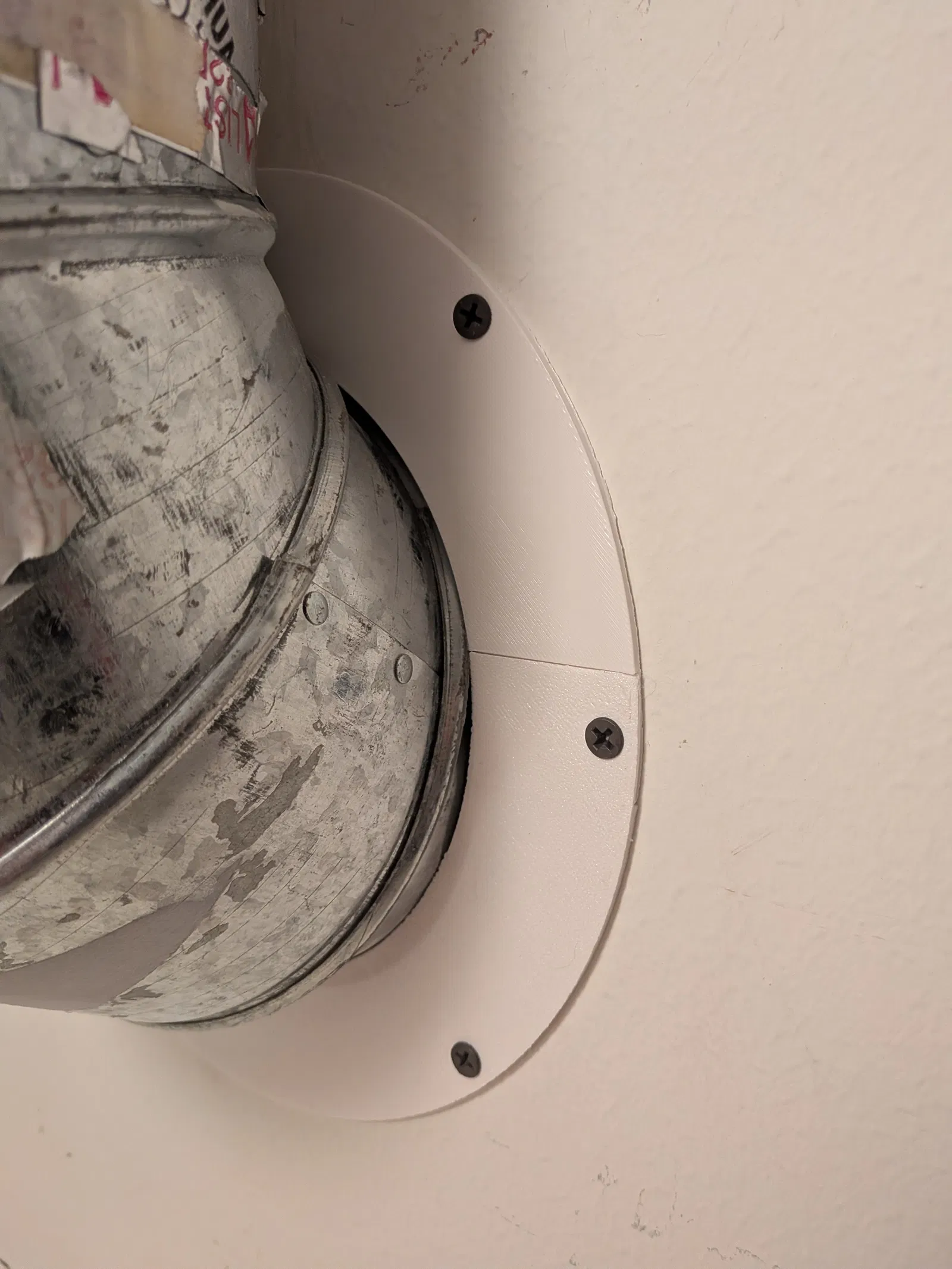

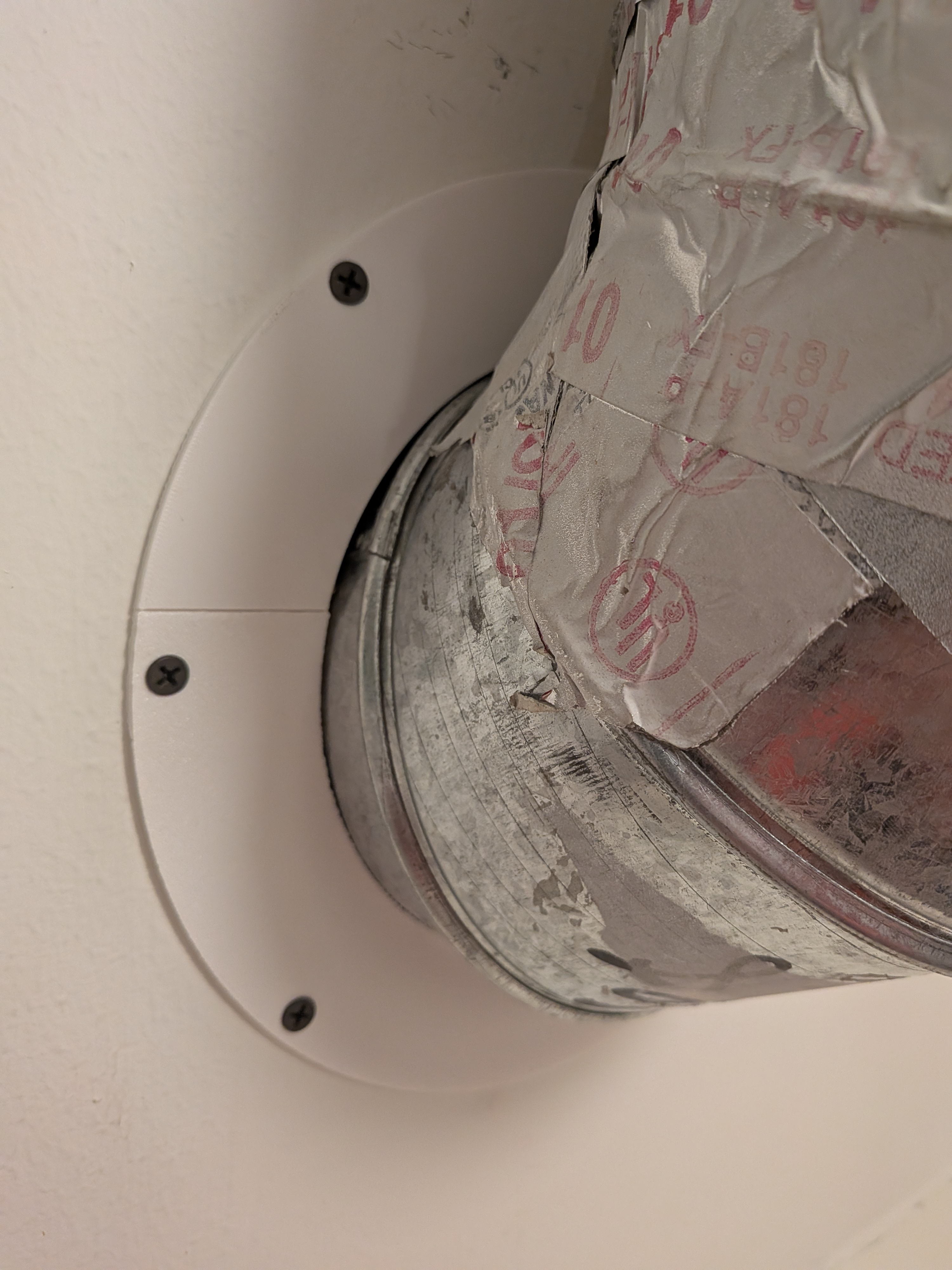

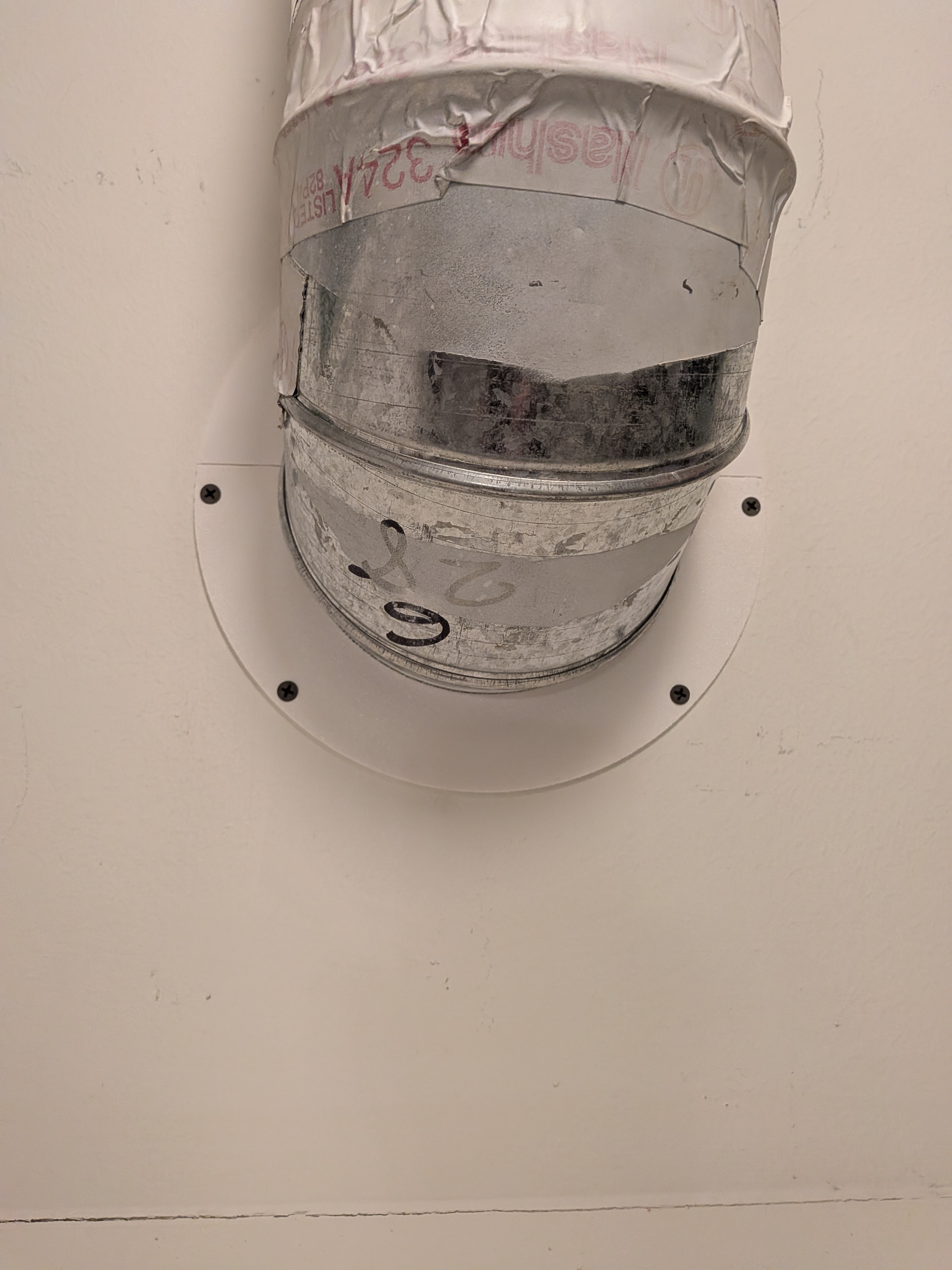

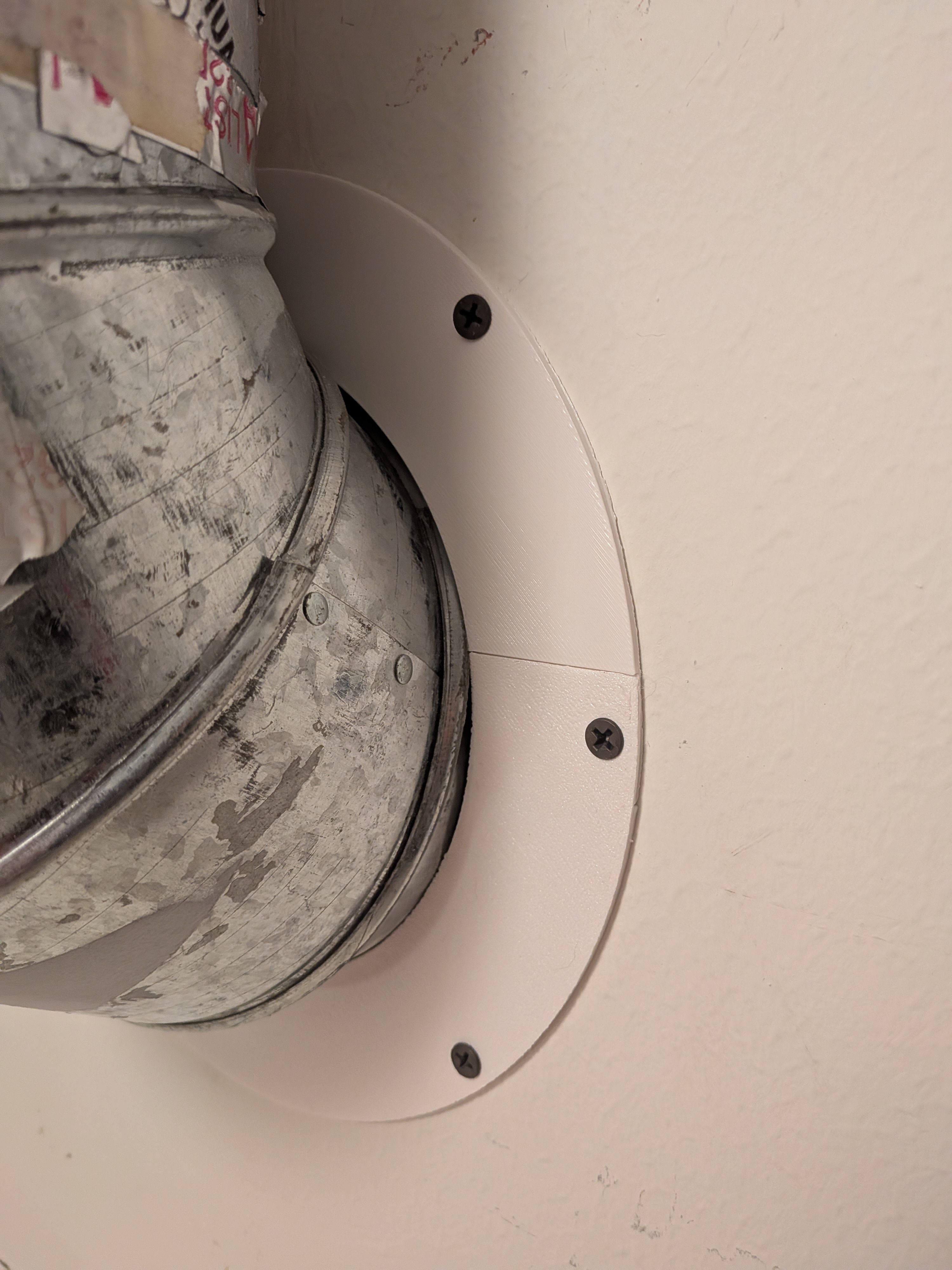

Split flange 6 in dùng để che phần lỗ khoét thô trên drywall khi đi ống gió hard pipe 6in xuyên tường. Gắn trim sau khi luồn ống, che khe hở tới 1in, dùng vít drywall 1in bắt chìm.
Mô tả
Mình cần một cái nắp che đơn giản cho phần lỗ khoét mà ống gió 6in này đi xuyên qua tường. Cái split flange này cho phép gắn phần trim sau khi đã luồn ống qua lỗ khoét thô. Nó che được khe hở tối đa 1in và dùng vít drywall tiêu chuẩn 1in, bắt chìm (countersunk) vào flange.
In trên Centauri Carbon
Nozzle 0.4 mm
Chiều cao lớp 0.2 mm
Elegoo Rapid PETG
3 vòng tường (wall loops)
Infill thưa 15%, gyroid
Không cần supports (xoay/hướng flange để tránh overhang)
Mình có đính kèm file FreeCAD phòng khi ai muốn resize cho ống nhỏ hơn.
