Adapter quạt thông gió cho Glasbaustein Lüftungsflügel

Tác giả Nils

Lượt tải: 0
Lượt thích: 0
Lượt coi: 54
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 5 file · 22,2 MB· 22,2 MB

File 5 22,2 MB

L_fteradapter_Glasbaustein_V1_1767651502.stlSTL · 17,3 MB
L_fteradapter_Glasbaustein_V1_1767651505.3mf3MF · 4,8 MB
L_fteradapter_Glasbaustein_Test_1767651507.stlSTL · 3,4 KB
L_fteradapter_Glasbaustein_Deckel_1767651508.stlSTL · 158,3 KB
L_fteradapter_Glasbaustein_Test_1767651509.stepSTEP · 26,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #193298
Danh mục: Đồ Gia Dụng
Ngày đăng: 06/01/2026
Giấy phép: CC BY-NC — Ghi công, phi thương mại

Mô tả

Vì sao?

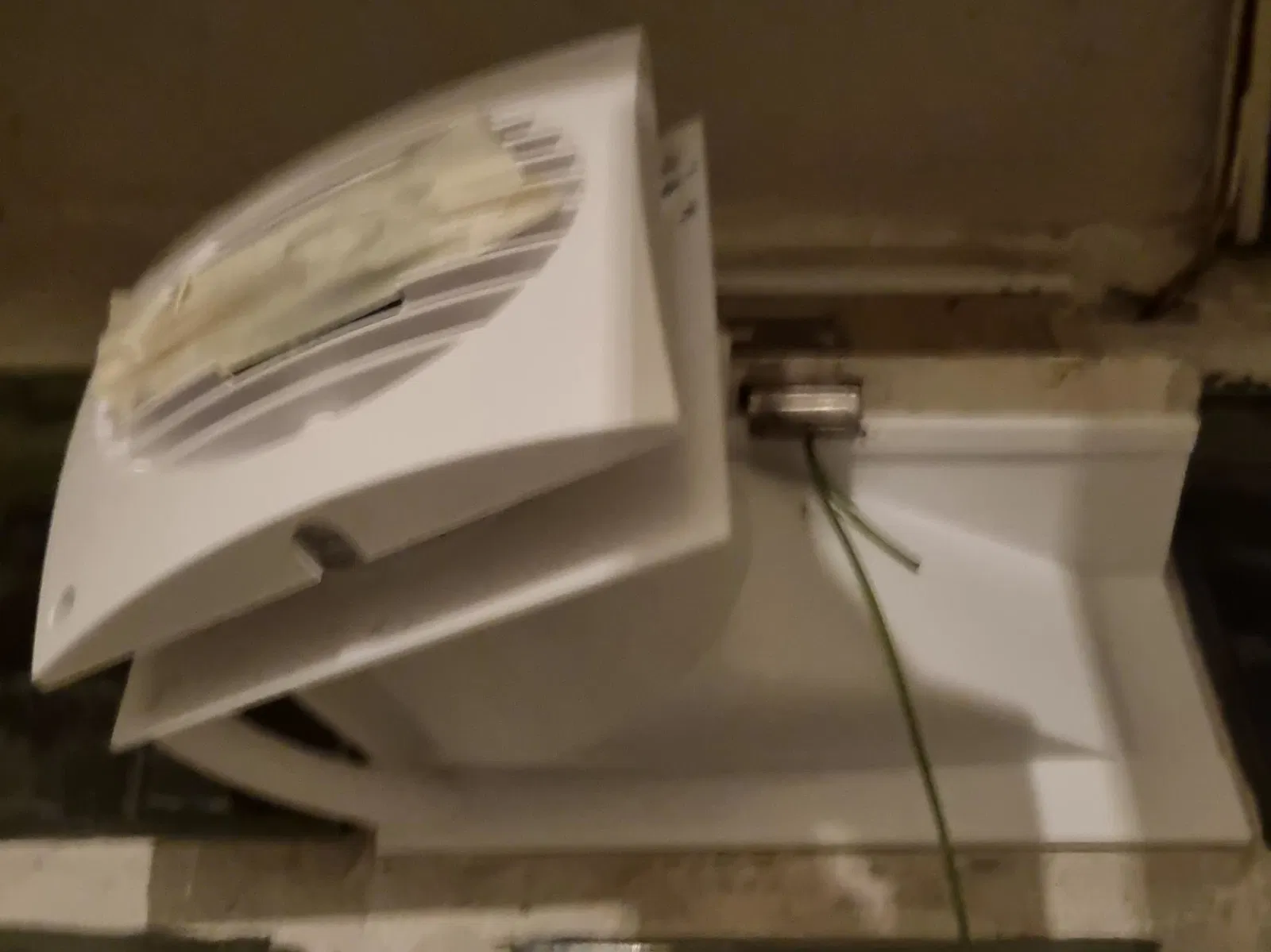

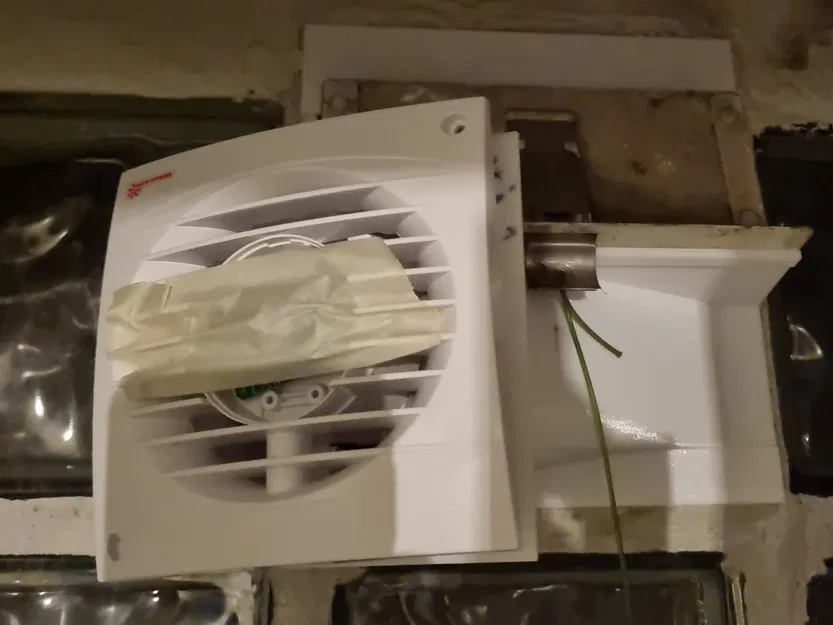

Đây là một cái adapter để gắn một quạt gắn tường lỗ 100mm vào một Glass brick ventilation wing. Nhờ vậy cái wing có thể để mở, và quạt sẽ hút/thổi để thông gió ra bên ngoài.

Cái Glass brick ventilation wing trong hình chắc cũng khá cũ. Mình đoán vậy. Link dưới đây là loại tương tự, nhưng mình chưa kiểm tra lại: Fuchs Design Glasbaustein-Lüftungsflügel

Đây là cái quạt: Air-Circle Wandventilator Top Air

In ấn:

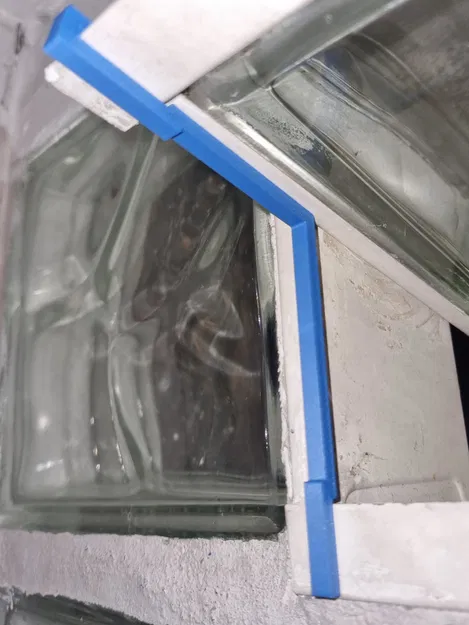

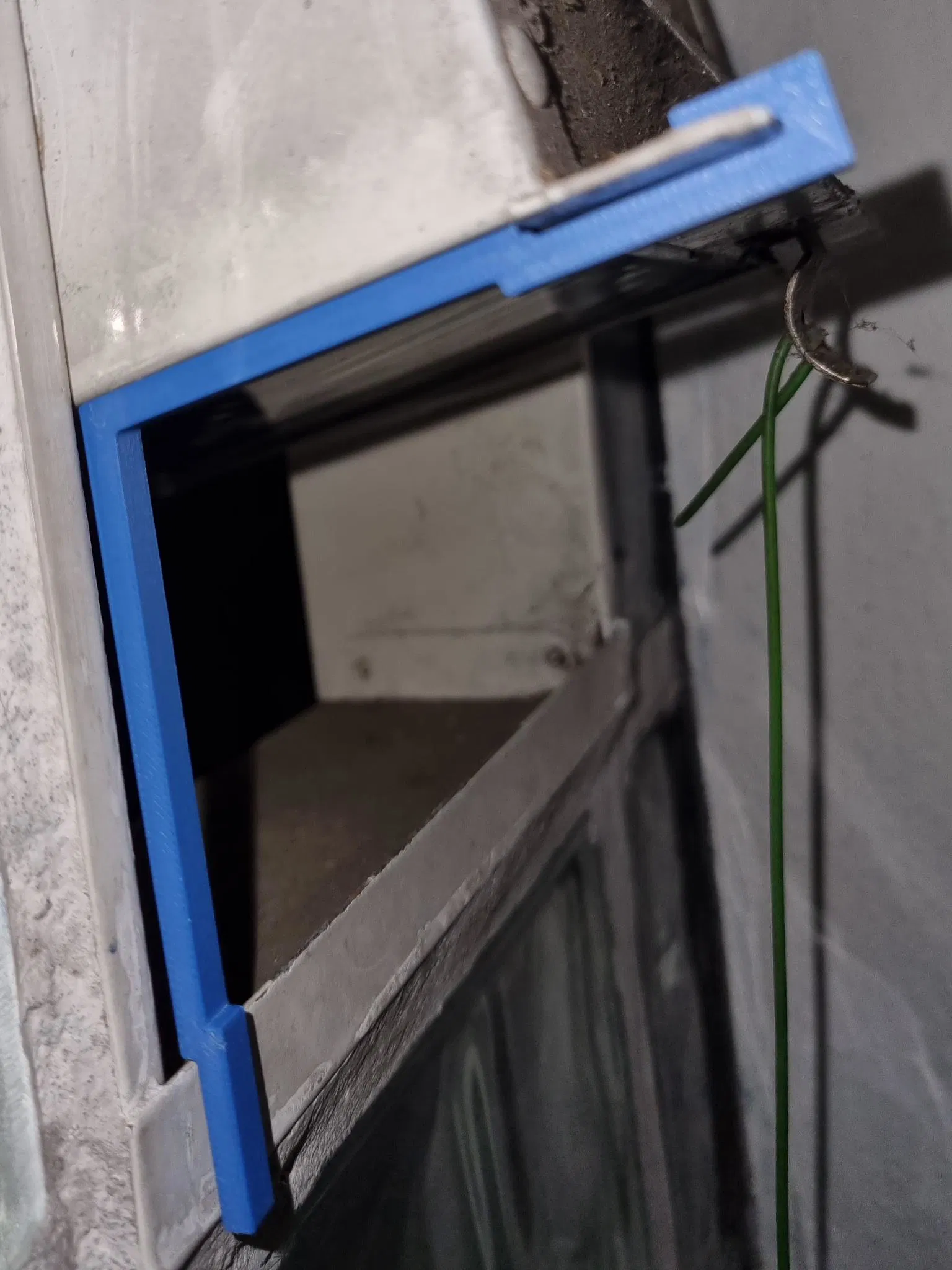

in cái test part trước nha!

In theo hướng đặt lên mặt bích (flange) của quạt:

Bạn có thể tắt Supports, bản V1+ đã có sẵn một số support tích hợp. Mình in V1 với layer height 0.2mm bằng PETG. Góc nghiêng khoảng 26 độ.

Có vài hốc tròn để gắn nam châm 10x2mm nhưng mình không cần dùng.
Có một số lỗ để bắt vít M4.

Các lá "Check-Valve" chống gió lùa

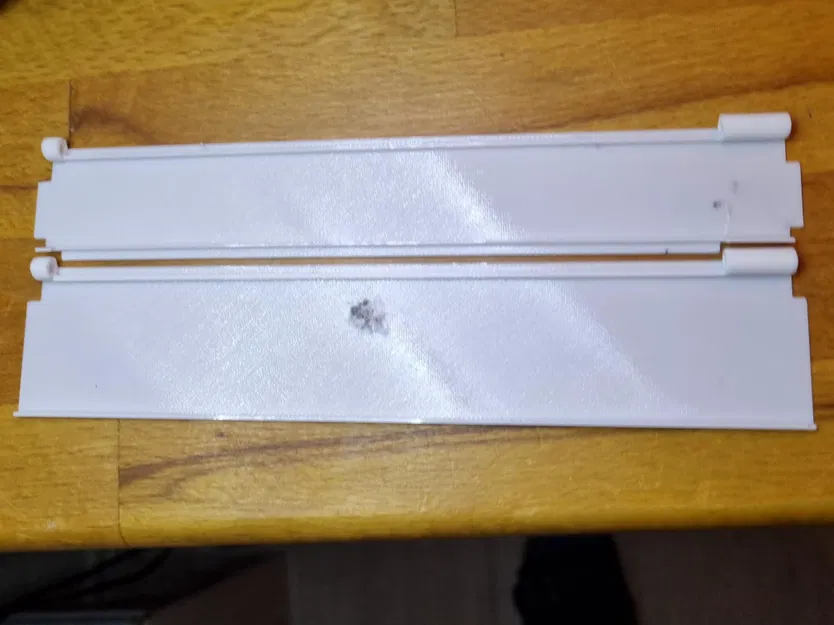

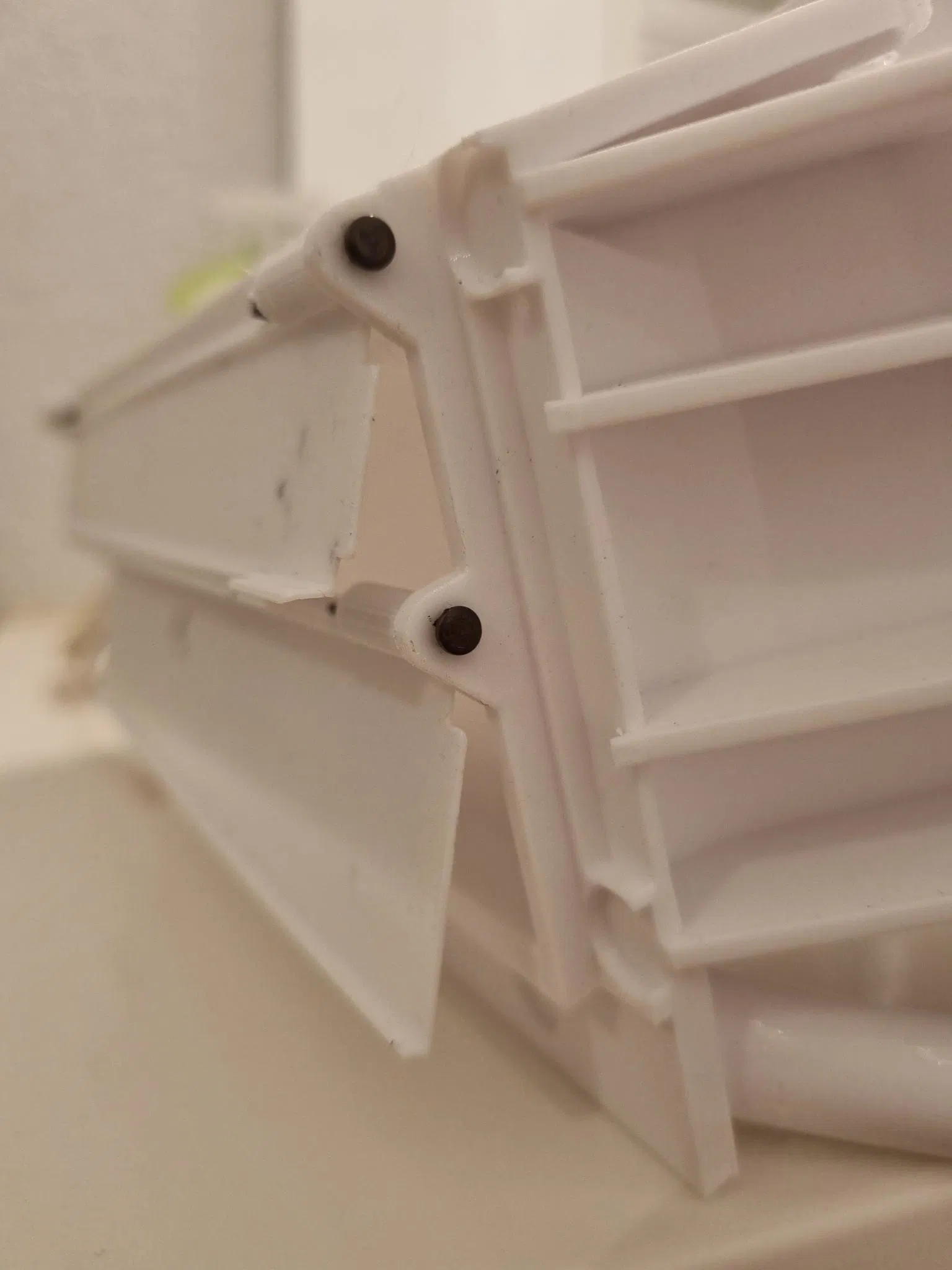

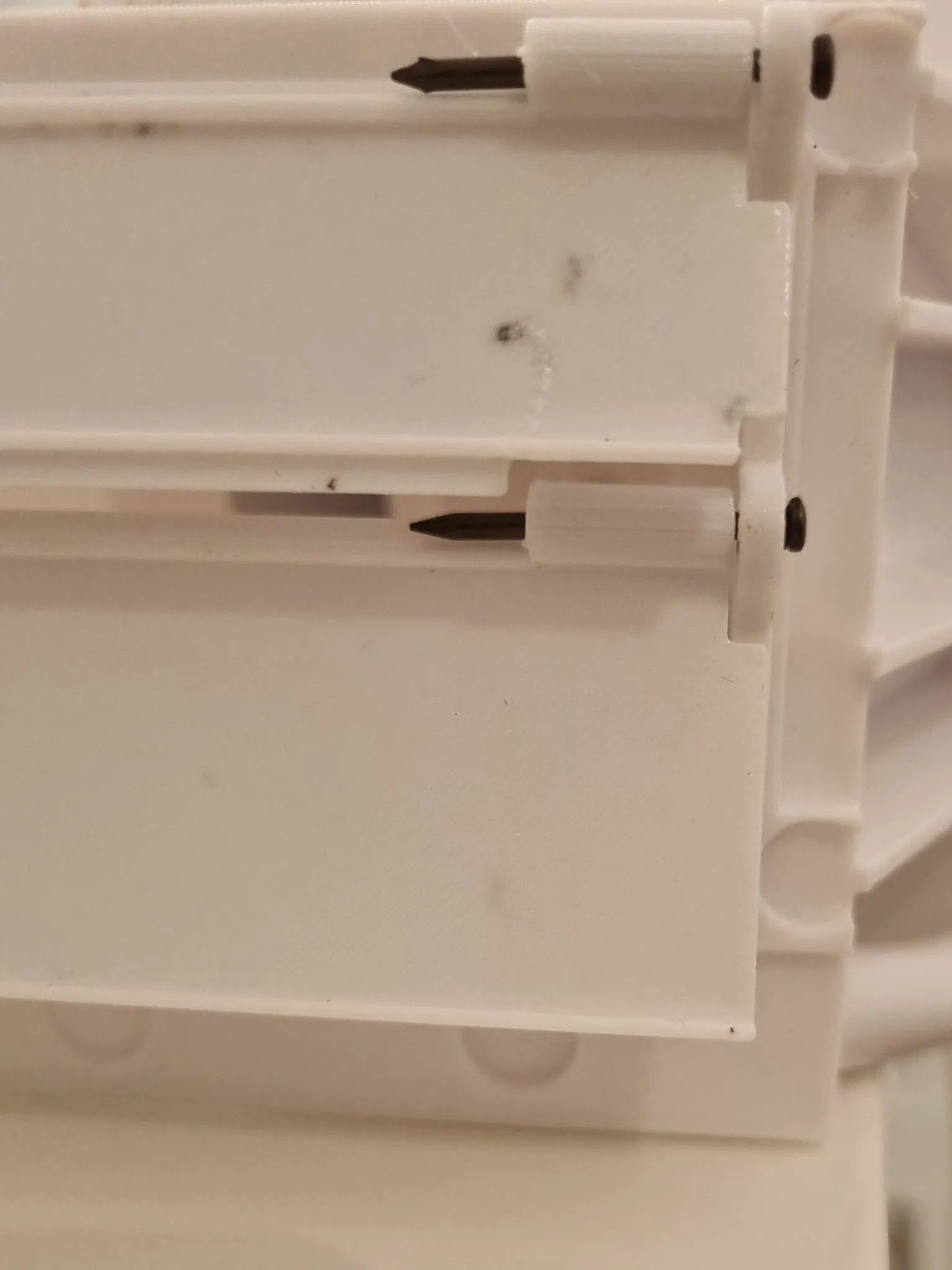

Nếu bạn in các lá flap (mấy cái này chặn gió lùa thổi ngược vào trong), bạn cần đặt phẳng nó xuống buildplate. Bạn cũng sẽ cần trục/ty (axles/shafts); mình dùng 4 cây đinh 2x30mm. Nếu lỗ trên phần nghiêng bị sập/khít lại, bạn có thể doa lại bằng mũi khoan 2.5mm. File STL có kèm các flap đó.

Nếu bạn dùng chức năng “split to objects” thì bạn sẽ thấy thêm 3 object nữa—đó là các khoảng rỗng bên trong. Bạn có thể xóa chúng, slicer sẽ tự đổ infill để lấp “khoảng” này. File 3MF thì đã set sẵn hướng in cho tất cả các phần.
