Dụng cụ căn chỉnh & lắp phốt (seal) bạc đạn
Dụng cụ giúp căn chỉnh và đóng phốt (seal) bạc đạn, đặc biệt hợp cho phốt láp hộp số Toyota dòng C có mép ngoài khó lắp. Mẫu vẽ bằng FreeCAD, dạng revolution từ một sketch nên dễ chỉnh theo kích thước khác.
Mô tả
Phốt láp (axle seal) của hộp số Toyota dòng C có cái mép ngoài, nên dùng mấy dụng cụ phổ thông để đóng vào khá là khó. Mình đo đạc rồi vẽ nhanh một mẫu trong FreeCAD, và mình có đính kèm luôn. Mình không làm dạng tham số (parameterize), nhưng nó là khối xoay (revolution) từ một sketch duy nhất, nên muốn chỉnh cho phù hợp cũng dễ.

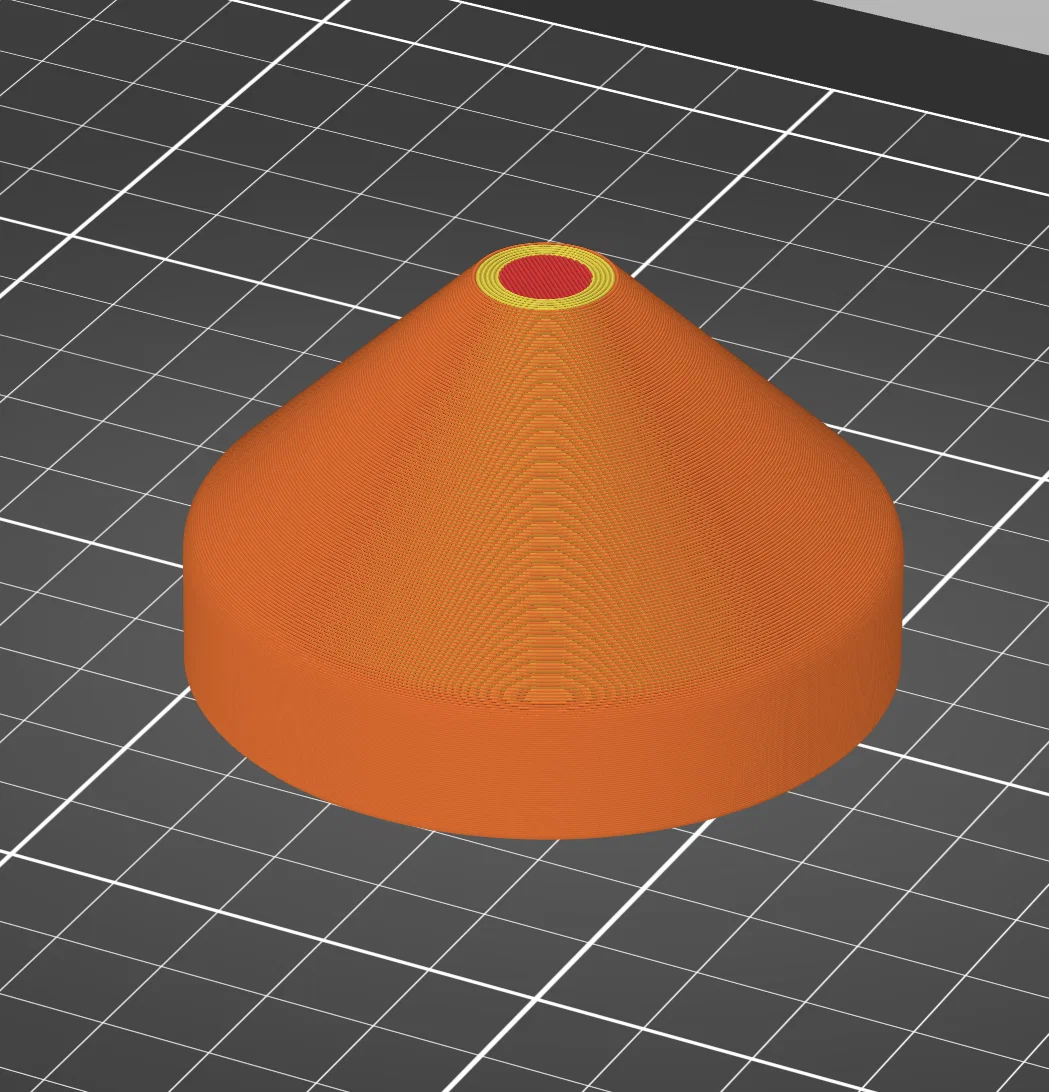

Mình in với 6 walls, 6 lớp đáy (floor layers), 6 lớp nóc (roof layers) và 15% gyroid infill. Mình dùng cylinder modifier trong PrusaSlicer để tạo một đoạn đặc ở đầu dùng để gõ búa, để chỗ đó các vách ngoài và vách trong được nối liền với nhau.
