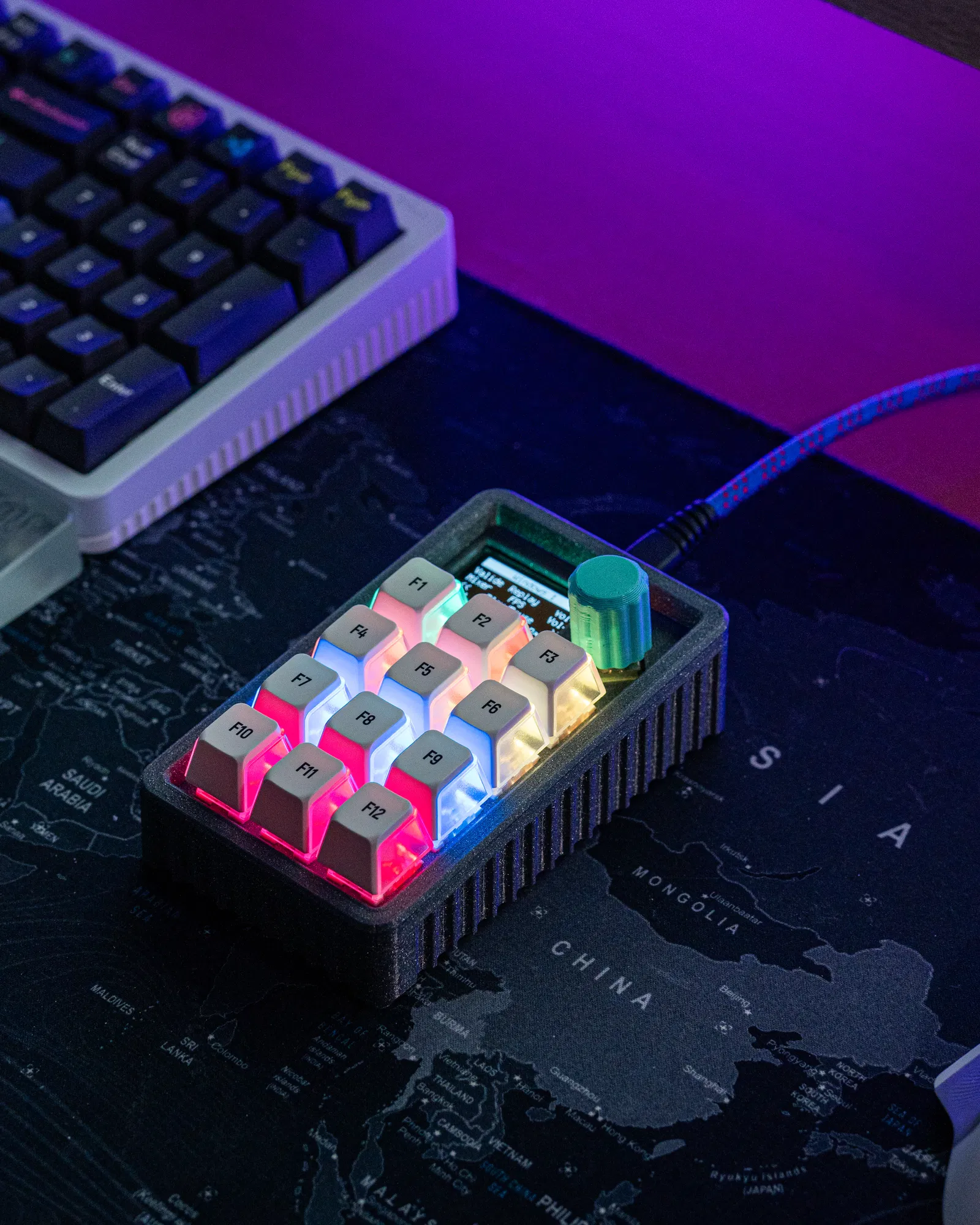

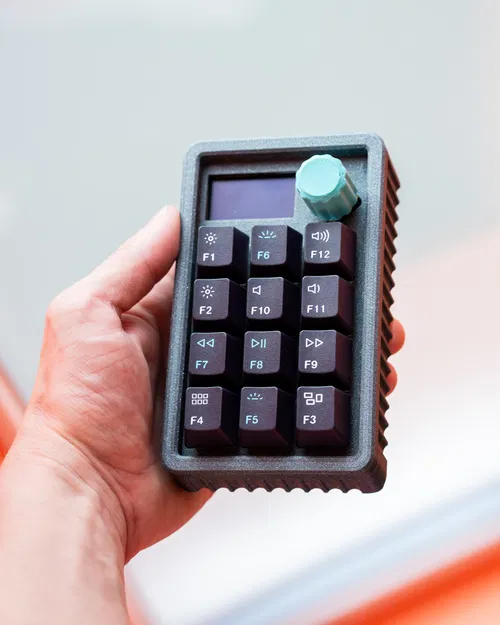

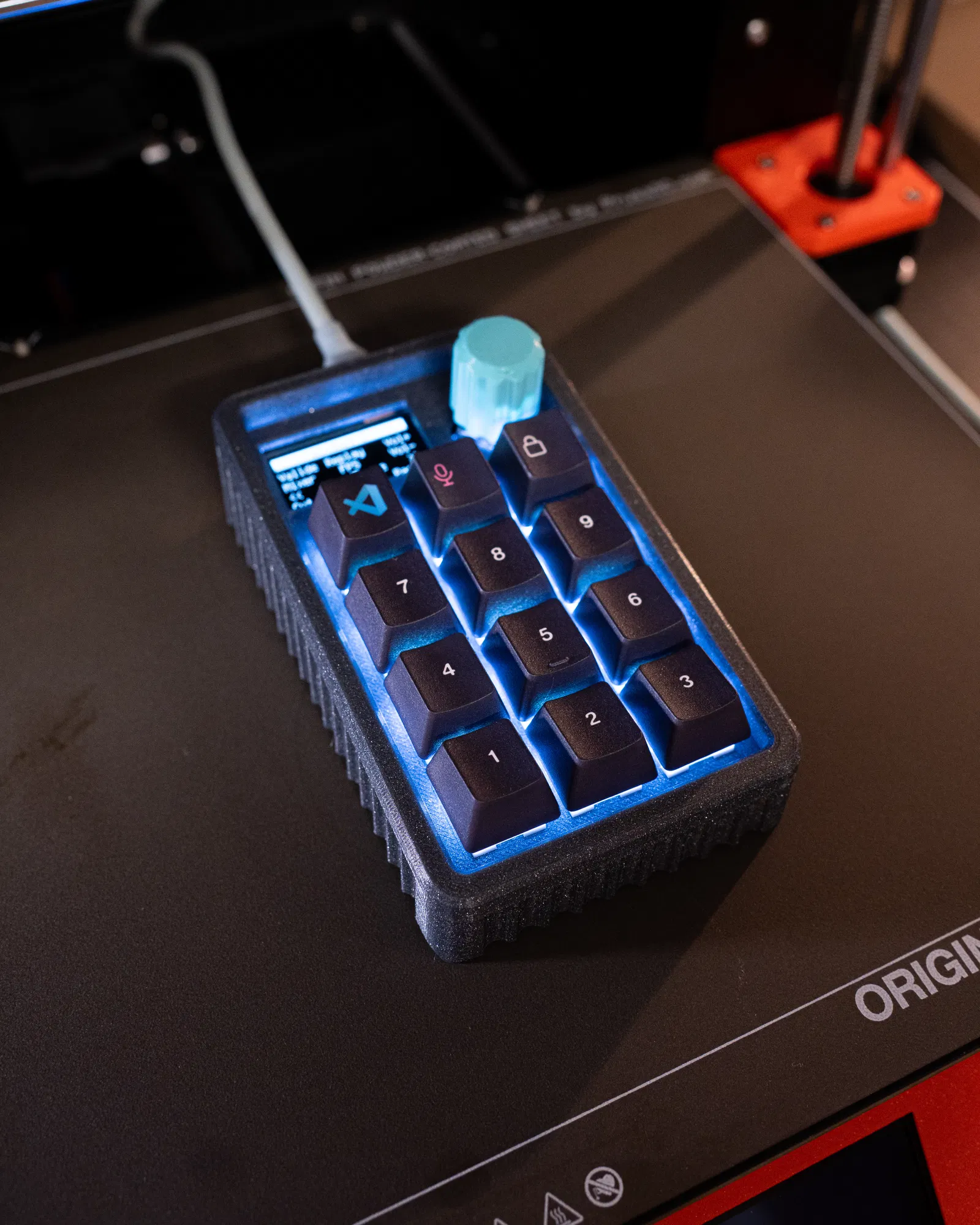

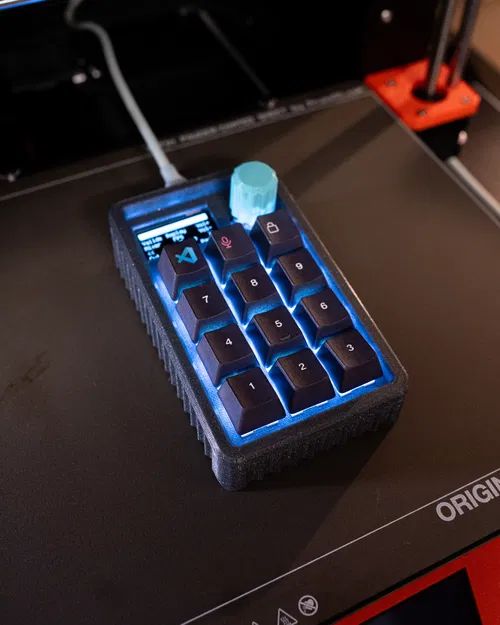

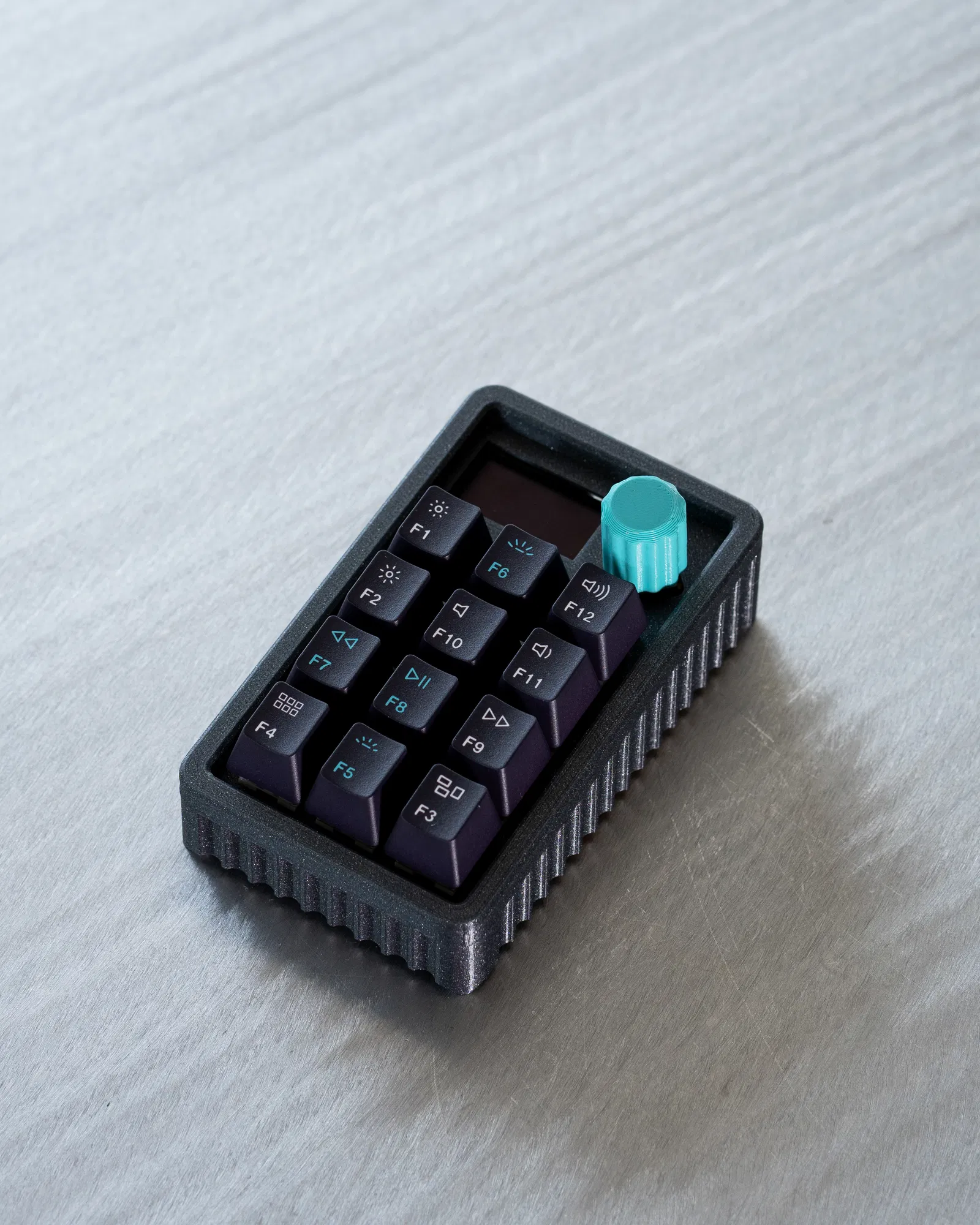

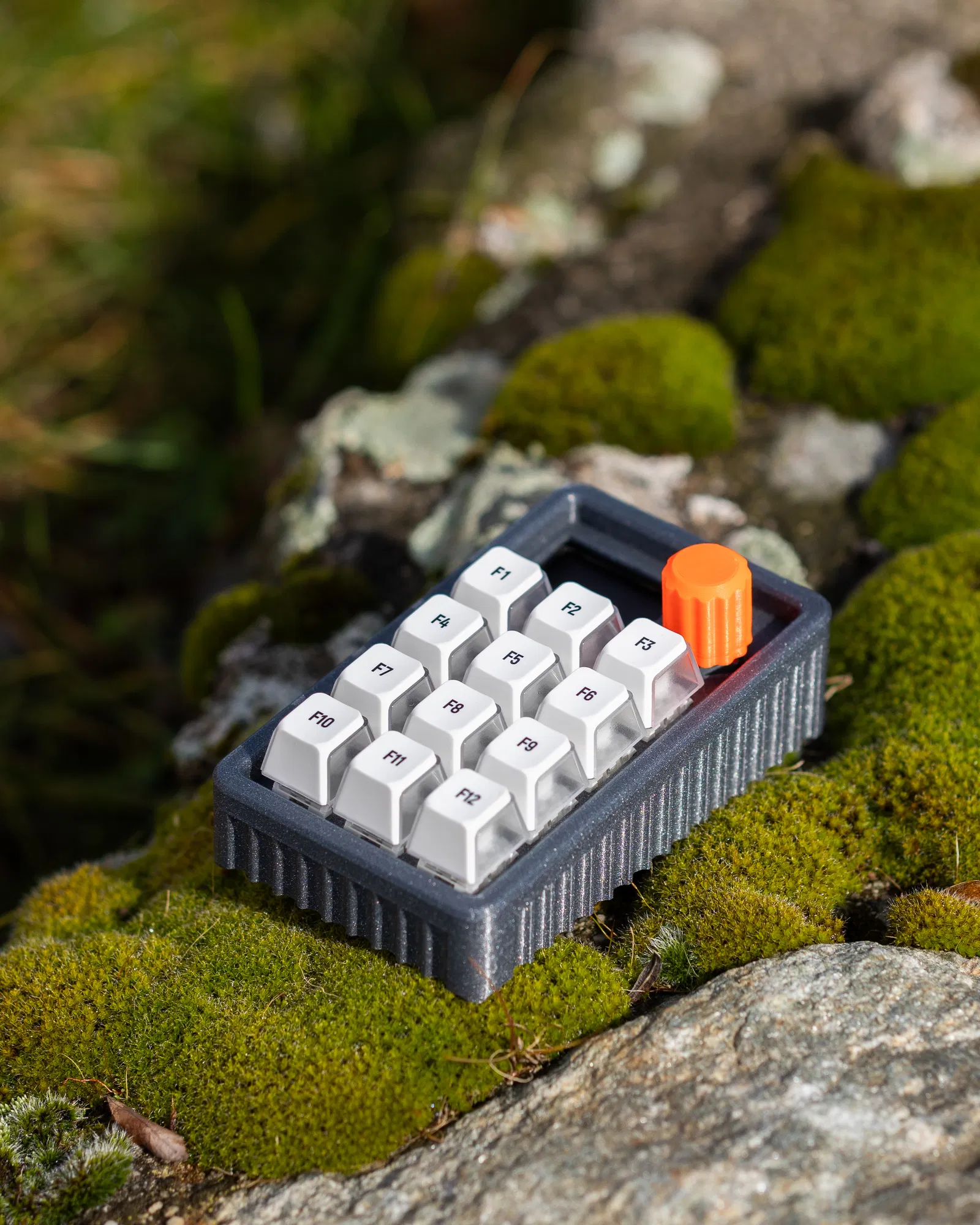

HaloPad V2 (Vỏ Adafruit Macropad) – Enclosure in 3D

Vỏ (enclosure) in 3D cho PCB Adafruit Macropad, lấy cảm hứng từ bàn phím Nuphy Halo 96.

Cần chuẩn bị:

• 4x ốc M3x8
• Adafruit Macropad

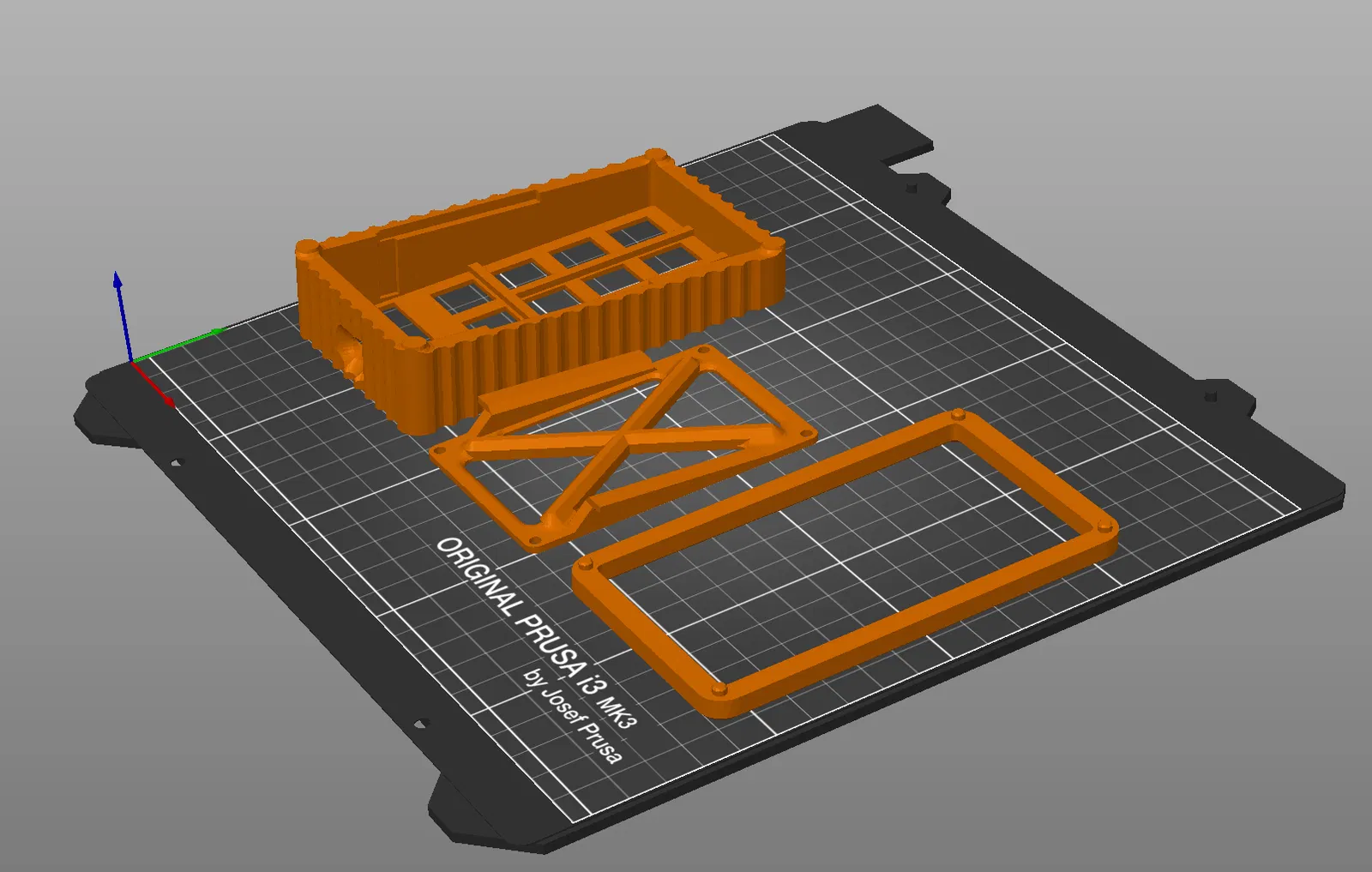

In: In cả 3 phần với mặt úp xuống (như hình minh hoạ), chỉ riêng phần giá đỡ PCB (PCB bracket) là cần support.

Lắp ráp:

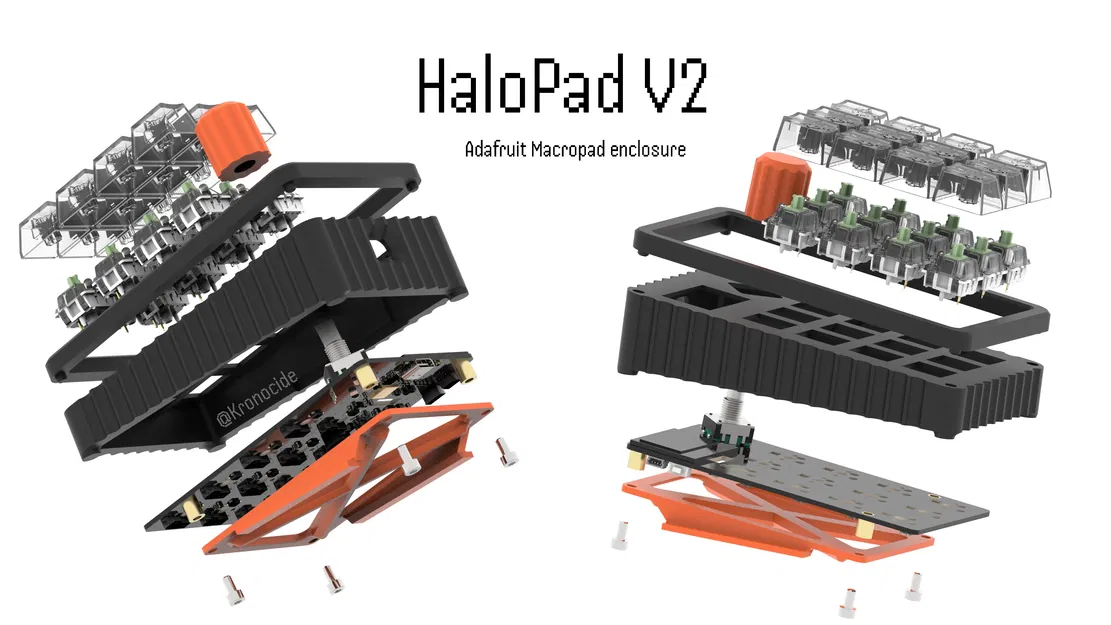

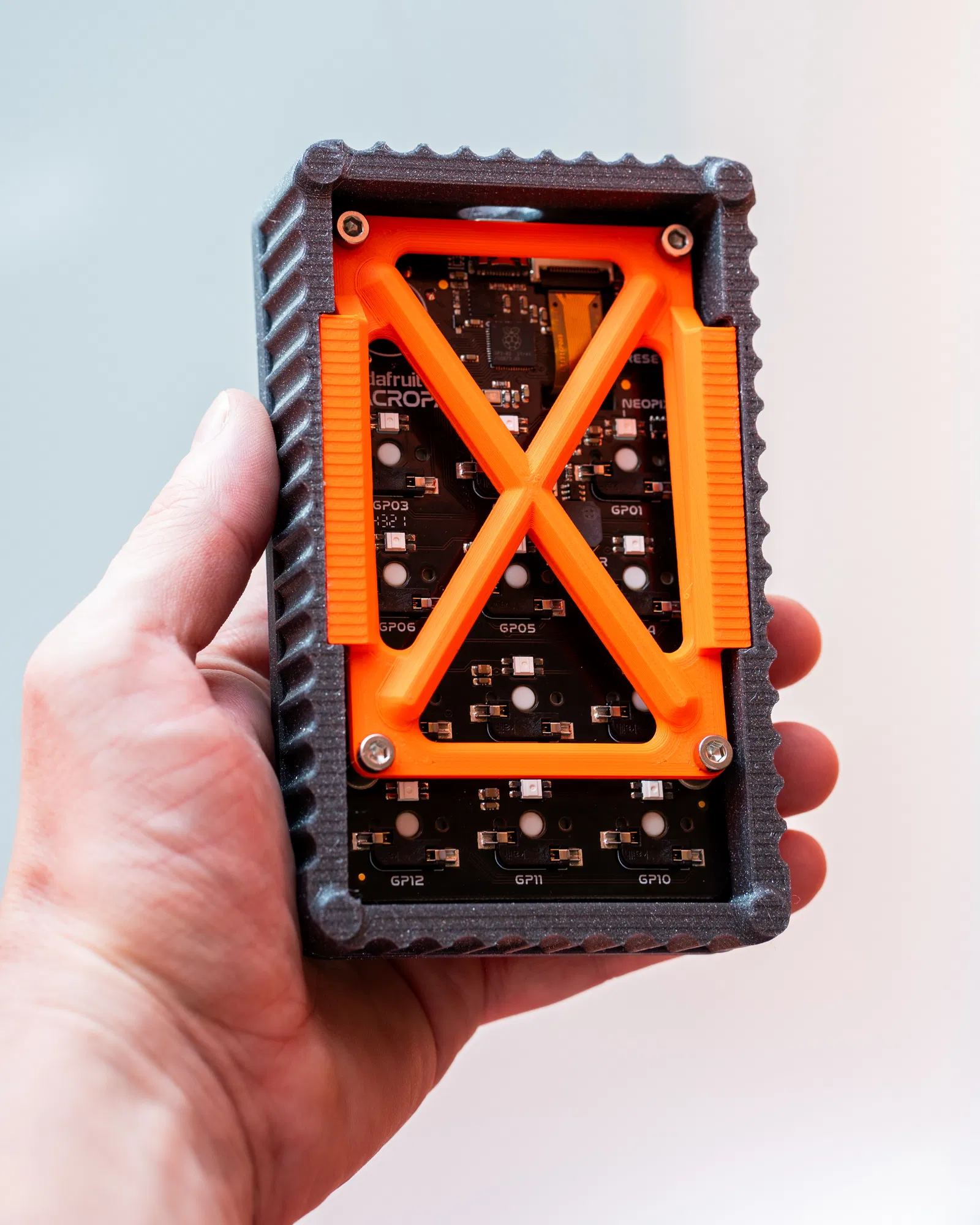

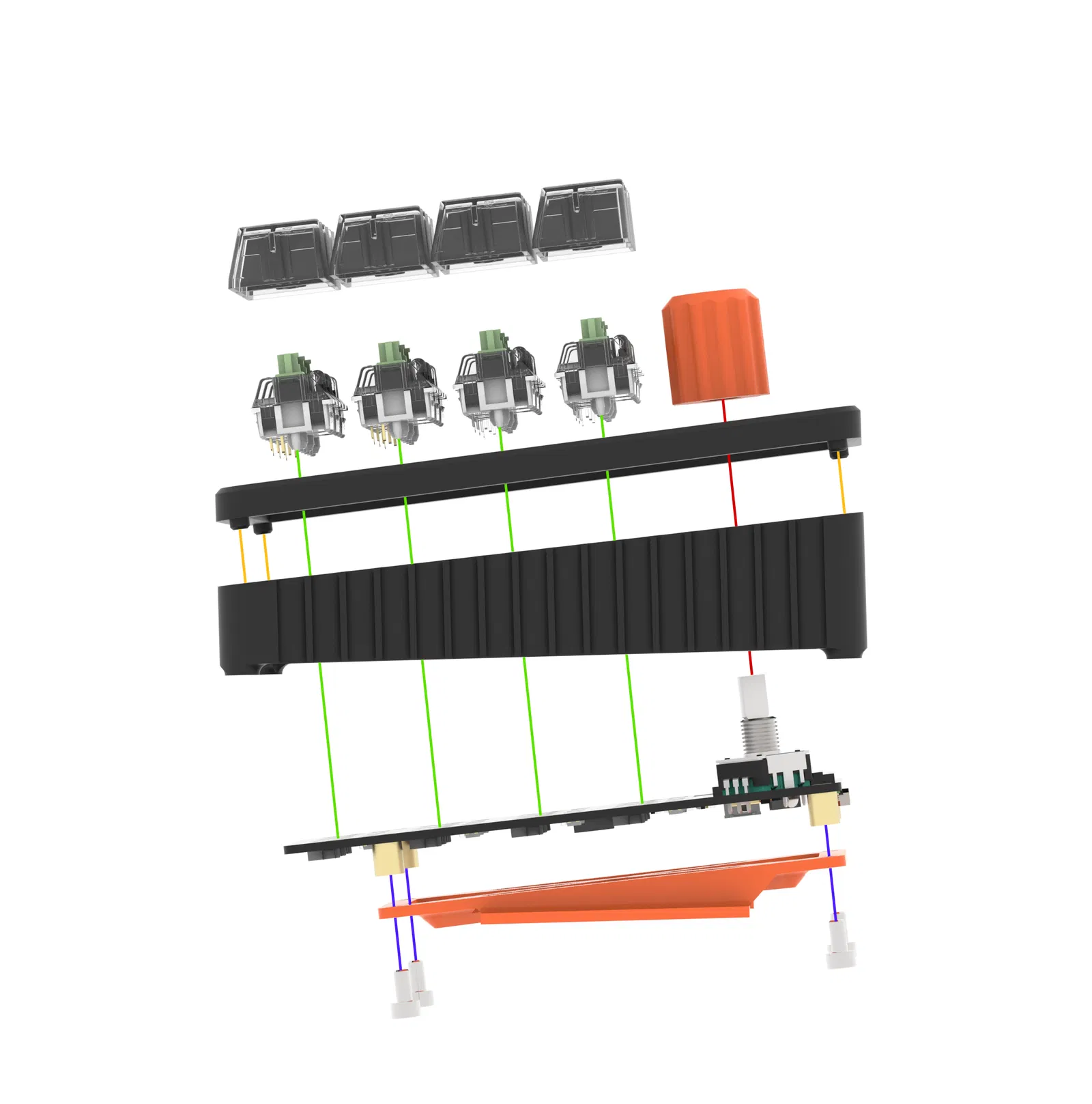

1. Bắt PCB vào bracket bằng 4 con ốc, hướng phần cao hơn của bracket cùng phía với phần cao hơn của thân chính (main body).
2. Canh hai tay bracket (bracket arms) khớp với rãnh (slot) trên main body. Nếu không vô, có thể bạn đang lắp bracket ngược hướng.
3. Giữ bracket từ phía sau rồi bắt đầu gắn (clipping) các keyboard switches. Lúc này PCB sẽ tự được giữ cố định.
4. Nếu mọi thứ đã gắn đúng, tháo bracket ra bằng cách tháo ốc.
5. Để chắc chắn hơn, bạn có thể dán (glue) bracket vào đúng rãnh/slot của nó rồi bắt ốc lại vào PCB. (Tuỳ chọn vì PCB lúc này đã được giữ bởi switches.)
6. Đặt vòng ring lên trên (canh theo các chốt/pins) và đảm bảo hai bên bị lệch (skewed) về phía bên phải, rồi dán cố định. (Tuỳ chọn)
7. Gắn núm (knob) ở phần cuối; vì nó có tì lên PCB, bạn muốn dán thì dán thêm cũng được.
