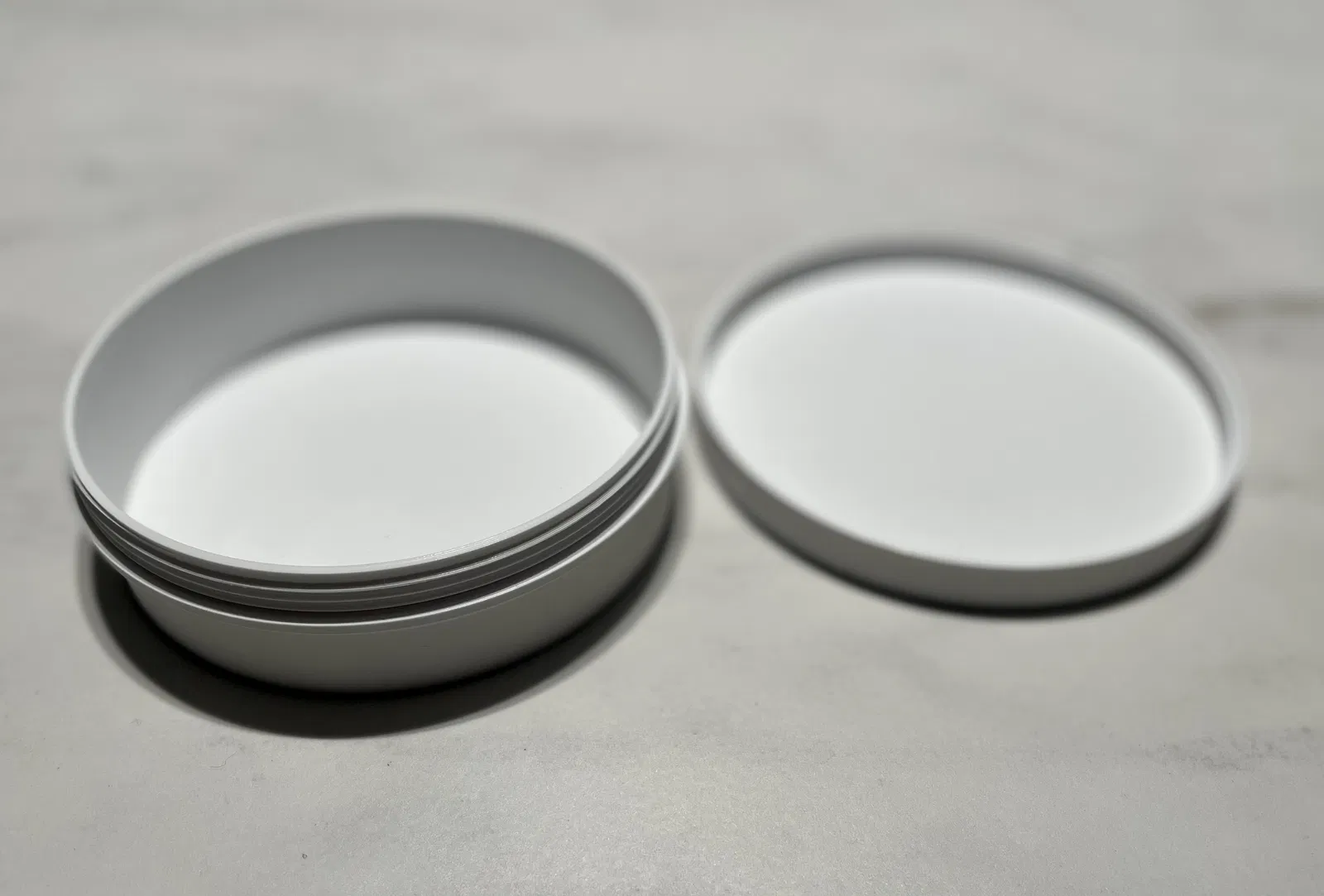

Hũ tròn parametric OpenSCAD có nắp vặn (screw lid)

Cập nhật 27 Thg 11 2024 - tuỳ chọn Smooth Sides

Mình đang tìm một mẫu hộp tròn parametric có nắp vặn (screw lid). Tìm trên Printables không thấy cái nào phù hợp, nhưng lại thấy một thiết kế rất hay bên Thingiverse.

Nó viết nửa English nửa German nên mình có làm lại phần dịch English sang German.

Dùng OpenSCAD

• tải OpenSCAD: https://openscad.org/downloads.html Lưu ý: kéo xuống và tải developer snapshot, bản 2021 sẽ không chạy được.
• mở file .scad
• chỉnh các thông số bạn cần

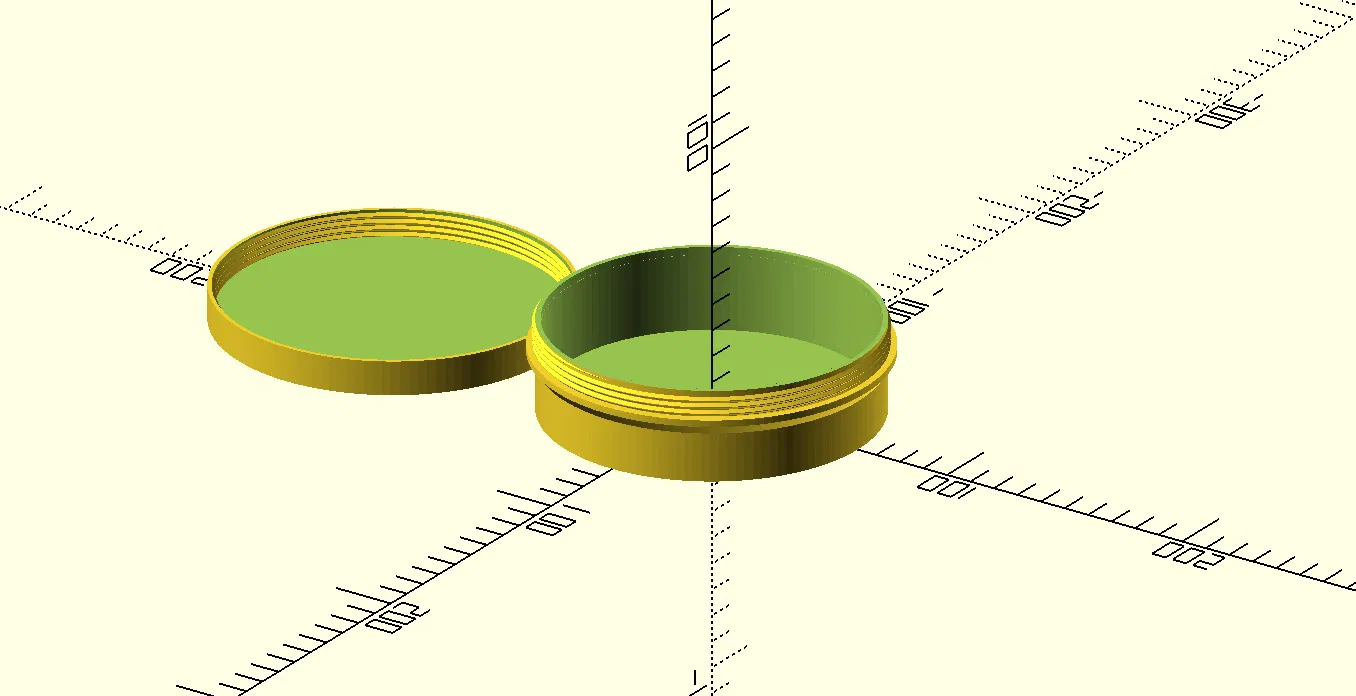

• Nhấn F5 để preview model hoặc vào menu Design/Preview
• Khi thấy ổn rồi thì nhấn F6 để Render hoặc vào menu Design/Render
• Nhấn F7 để Export ra STL hoặc vào File/Export/STL

Bạn có thể thấy các nút tắt cho preview, render và STL ngay trên thanh menu.

Tuỳ biến model

1. Set bề rộng, ví dụ: Inner_Width_Base = 120;
2. Set chiều cao, ví dụ: Inner_Height_Base = 32;
3. Set Chamfer, ví dụ: chamfer_lid = 3; chamfer_base = 3;
4. Chọn có muốn Smooth sides hay không, ví dụ: smooth_sides = 0; // [0:no, 1:yes]

Còn khá nhiều tuỳ chọn khác để tinh chỉnh phần ren (thread), v.v. Tới giờ thì mình chưa cần đụng tới mấy cái đó.

Lỗi (Errors)

Bạn cần bản OpenSCAD mới. Bản mặc định 2021 không chạy được—kéo xuống trang downloads và lấy bản developer snapshot mới.

Nếu bạn chọn in cả nắp (cap) và thân (body) bằng tuỳ chọn này:

part_to_print = 0; // [0:all, 1:Base, 2:Lid]

thì có thể sẽ gặp thông báo này. Bạn có thể bỏ qua.

WARNING: Object may not be a valid 2-manifold and may need repair!
