Cổng kết nối ESP 01 cho dự án WiFi nhỏ gọn

Bảng ESP 01 (dựa trên ESP 8266) rất nhỏ và rẻ, và là một cách thật tốt để thêm khả năng WiFi vào dự án của bạn, tuy nhiên, nó cũng không thân thiện với breadboard không hàn.

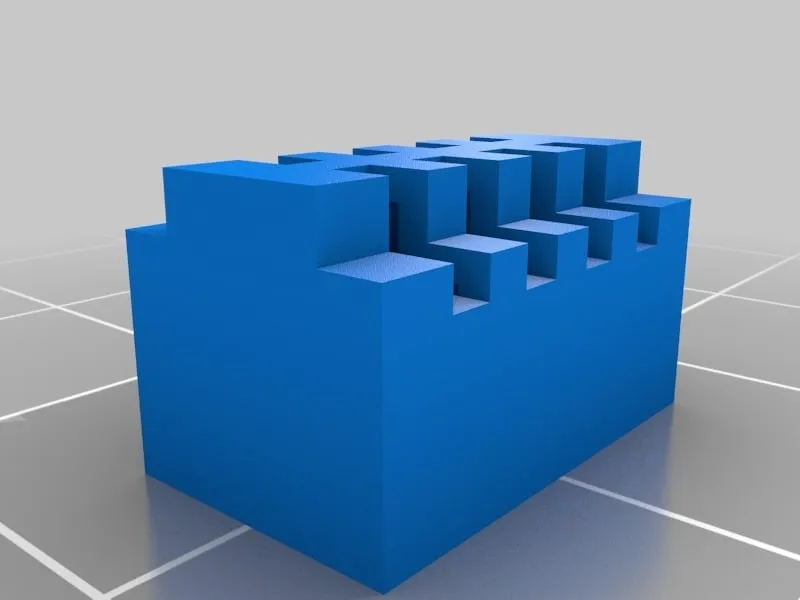

Đây là một đầu nối nhỏ phù hợp với bảng ESP 01 và dễ dàng kết nối.

Phần nhỏ hơn là phần trên, hãy cắm dây của bạn vào các rãnh nhỏ ở trên, sau đó nhấn ESP01 vào các lỗ ở trên chúng.

Bạn có thể sử dụng đầu nối độc lập khi bạn chỉ cần ESP 01 hoặc bạn có thể sử dụng nó như một phần của một dự án lớn hơn.

Phần trên được thiết kế để vừa vào một lỗ trong nắp của một hộp, phần hẹp hơn vừa vào lỗ và nắp che phần rộng hơn và giữ dây ở vị trí.

Tôi đã bao gồm tệp SkethUp để bạn có thể dễ dàng sử dụng nó trong các thiết kế của riêng bạn.

Được thiết kế với SketchUp, STL được làm sạch bằng Microsoft 3D Builder, cắt bằng eSlicer và in trên Robo3D R1+ của tôi.
