Khay sắp xếp pin tham số (Parametric battery organizer)

Remix từ Khay sắp xếp pin AAA, AA, C, D và 9V Tác giả Printerchick

Tác giả Anard_3613267

Lượt tải: 9
Lượt thích: 3
Lượt coi: 93
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 4 file · 612,7 KB· 612,7 KB

File 4 612,7 KB

Battery_organizer-AAA_1767657696.stepSTEP · 69,2 KB
Battery_organizer-AA_1767657697.stepSTEP · 69,2 KB
Batt-org_1767657697.3mf3MF · 144,5 KB
Battery_organizer_1767657698.fcstdFCSTD · 329,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #193195
Danh mục: DIY
Ngày đăng: 06/01/2026
Giấy phép: CC BY — Ghi công

Mô tả

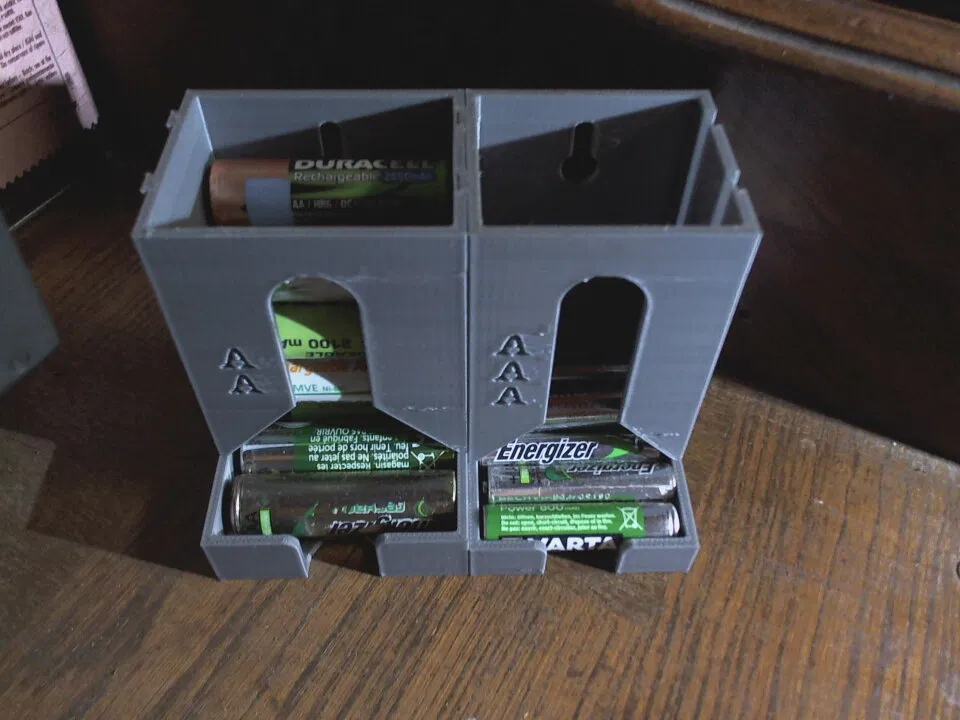

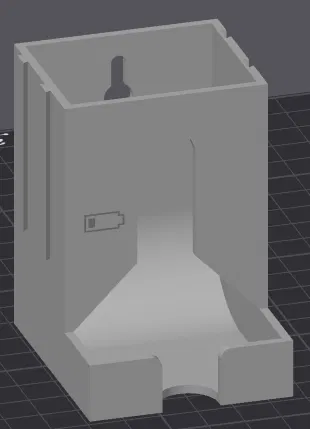

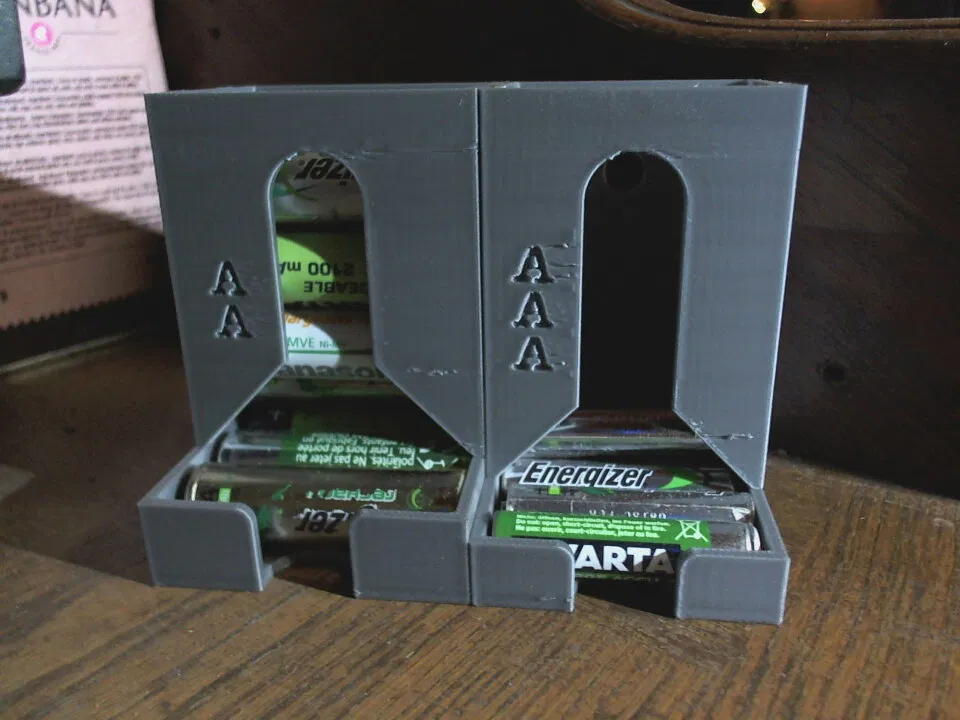

Dùng các file có sẵn cho pin AA hoặc AAA, hoặc tự tạo mẫu của bạn bằng cách thêm model viên pin của bạn vào datasheet của FreeCAD. Nhập kích thước pin, rồi chỉnh độ rộng trong các sketch “Rack” và “Avancée”, sau đó chỉnh đúng chiều cao trong phần extrusion của “Avancée” để dùng được model pin của bạn. Giá trị này được tính bằng đường kính pin + 1mm.

Với các loại pin lớn hơn, có thể bạn sẽ cần tăng chiều sâu của rack hoặc giảm bán kính của “toboggan”. Để các rack khác nhau lắp ghép được với nhau, chúng phải có cùng chiều sâu và cùng chiều cao (và dĩ nhiên cùng thông số cho phần “queue d’aronde”).

EDIT 29-12-2025: Chỉnh lại các “queue d’aronde” để khớp khít hơn
