Bracket khe PCI cho DataPath VisionAV-SDI (Model 199)
Bộ PCI slot bracket cho card capture DataPath VisionAV-SDI Model 199 từ MediaSite R1040 Pro/embedded systems (không có sẵn bracket). Có bracket riêng cho board VGA 15 pin; khuyến nghị in PETG và dùng 2 vít M3 3–5mm.
Mô tả

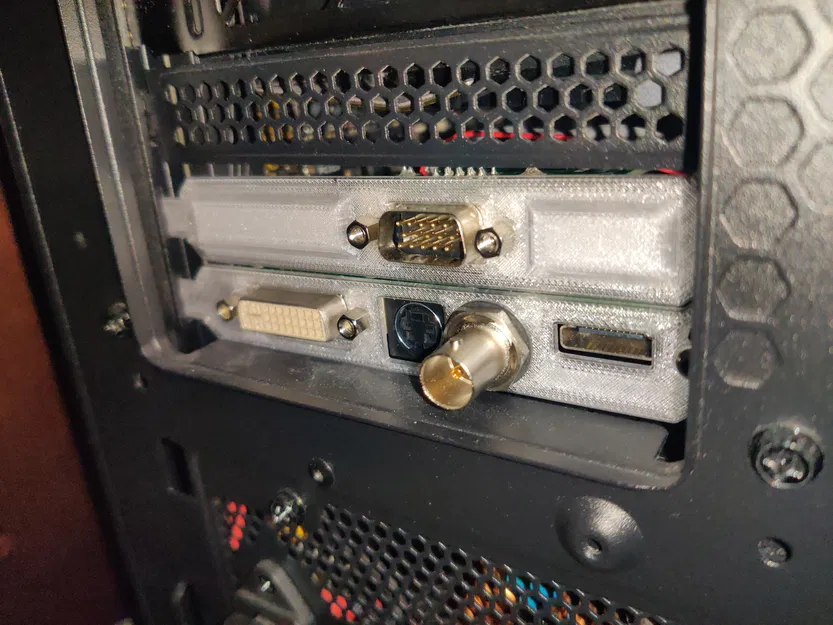

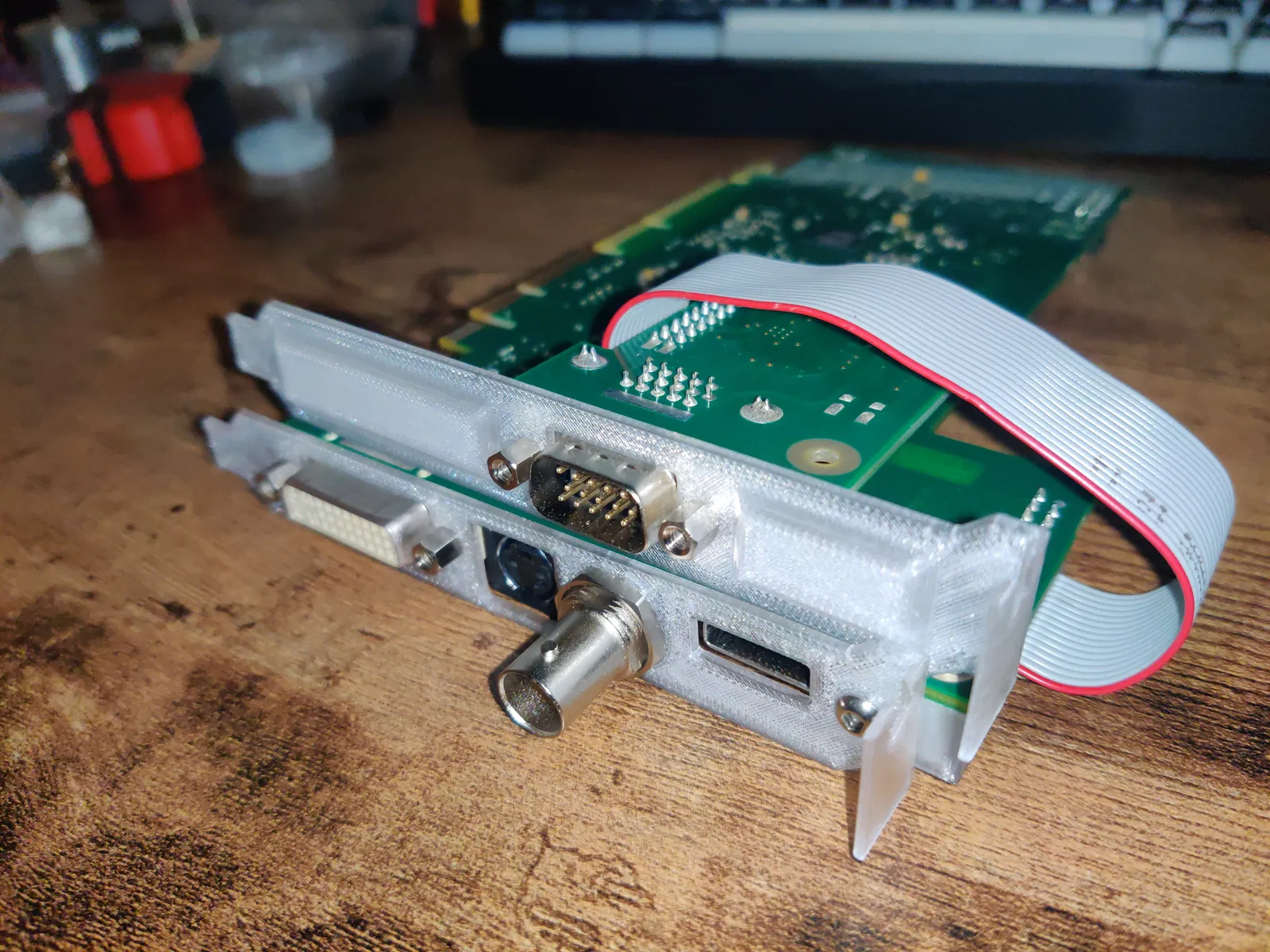

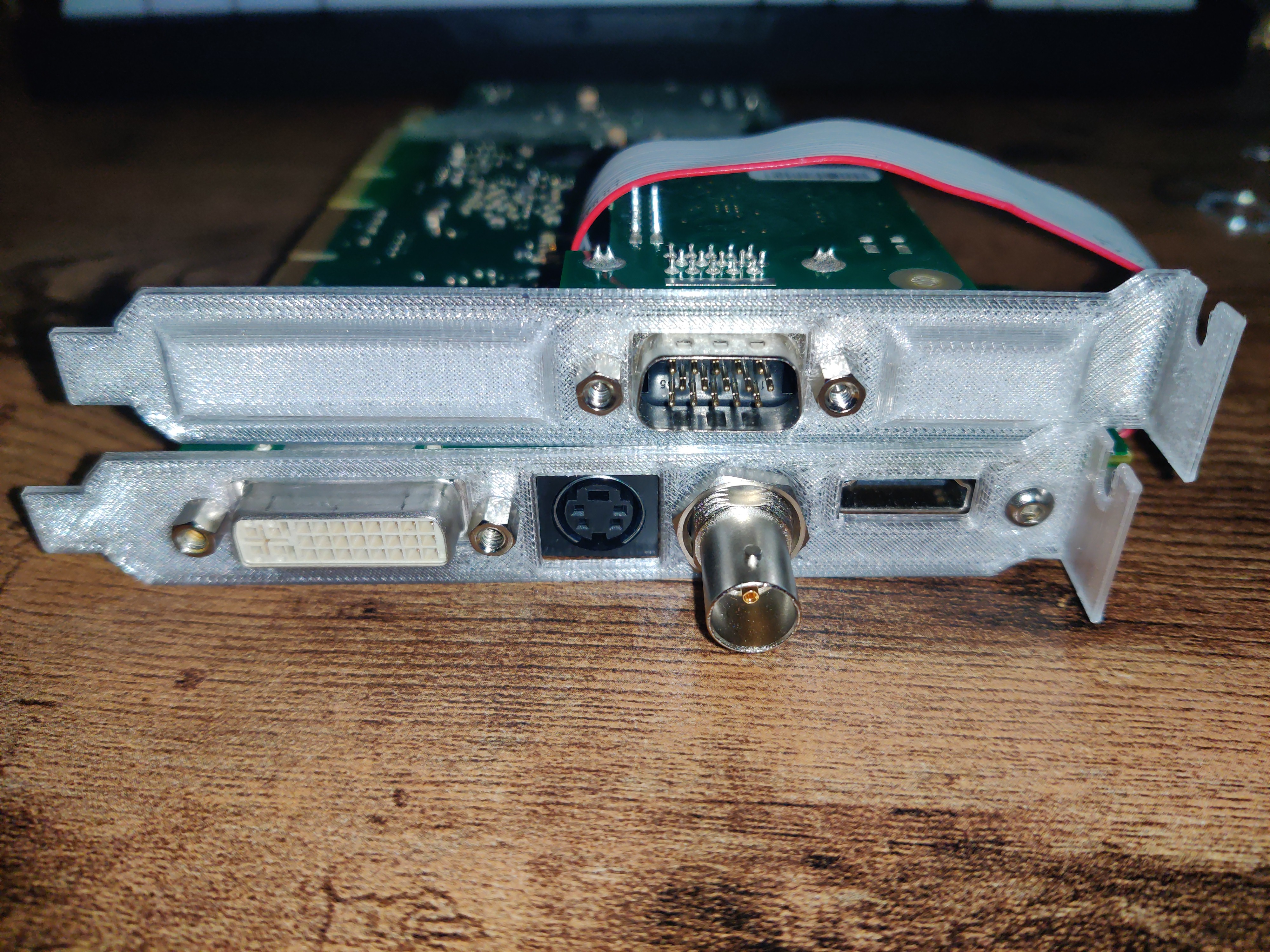

Đây là các bracket cho card capture DataPath VisionAV-SDI Model 199 lấy từ MediaSite R1040 Pro Recorders (hoặc những hệ thống embedded tương tự), nên mặc định sẽ không có PCI bracket. Board con đầu nối 15 pin (VGA) nằm trên một bracket riêng để dễ canh vị trí hơn, có nhiều tuỳ chọn lắp đặt.
Vật liệu in: PETG (khuyến nghị PETG hoặc filament chịu nhiệt cao hơn để chịu được nhiệt độ môi trường trong thùng PC).
Cần 2x vít M3 dài 3–5mm để bắt phần reinforcement connector vào bracket chính. Nên dùng đầu vít mỏng/thấp (lower profile) để tránh che/đụng vào cổng HDMI input.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
