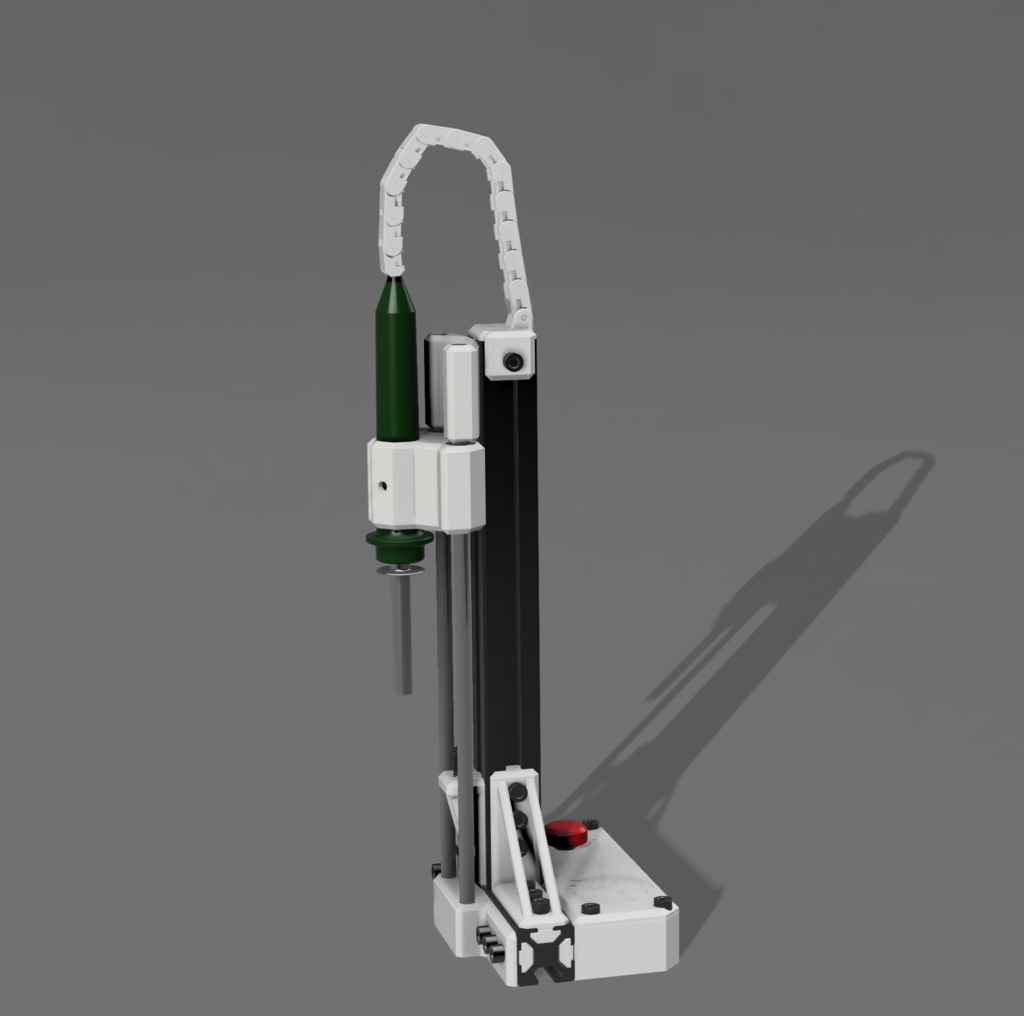

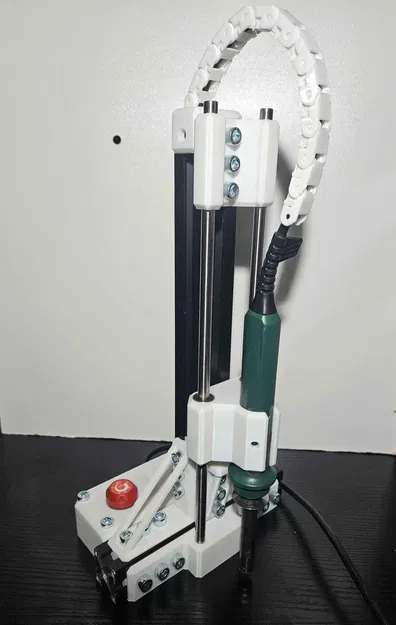

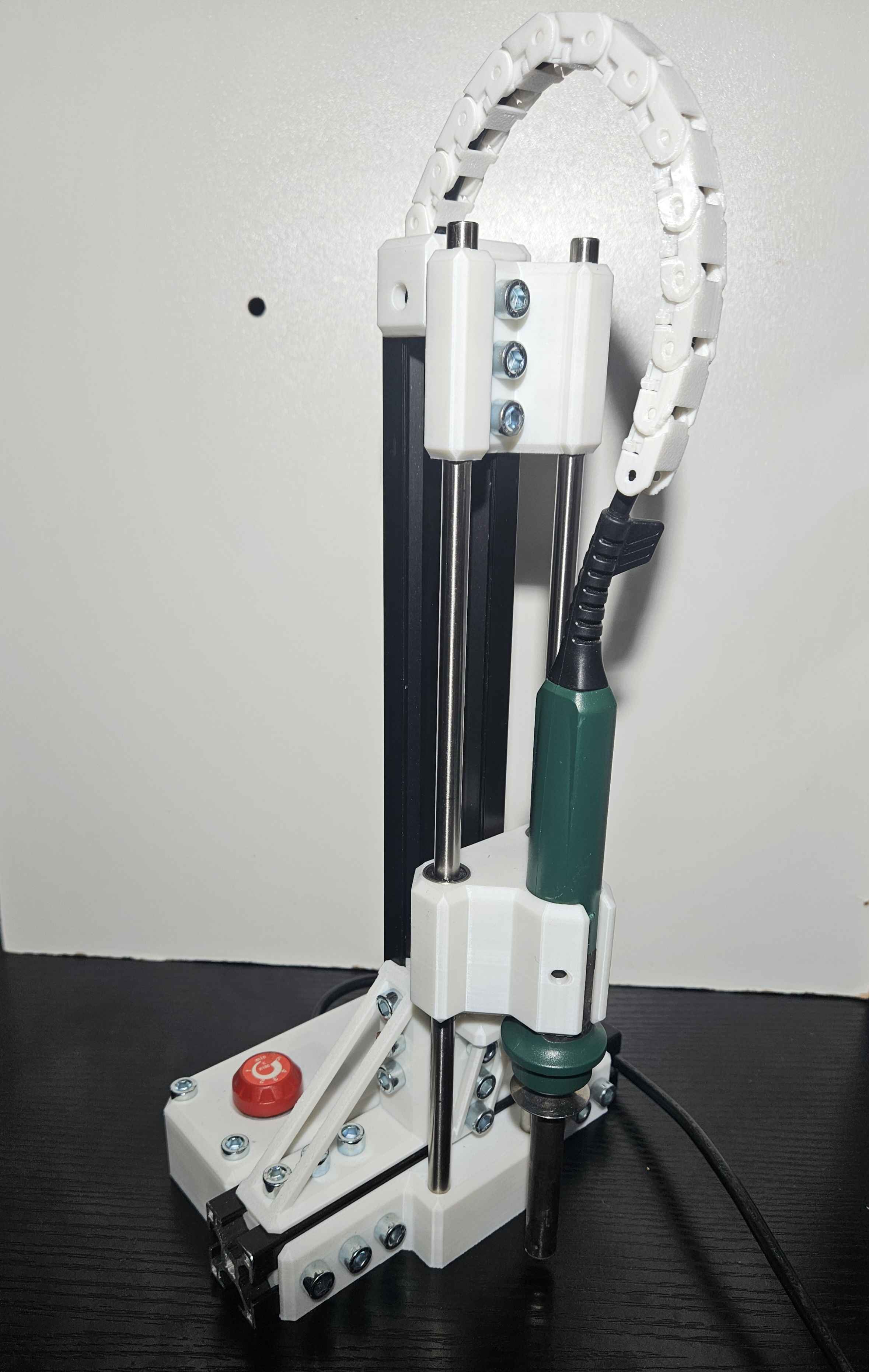

N-Works Heat Insert Press

Một cái heat press dùng mỏ hàn Parkside PLS48C1.

!Quan trọng!

Khi ấn xuống, nhớ nắm cả cái sled! Chỉ nắm mỗi mỏ hàn có thể làm cái press bị lật.

Thông tin mỏ hàn:

PLS48C1 đã bị Parkside ngừng sản xuất và mình không kiểm tra được mỏ PLS48D2 (bản hiện tại) có vừa không. Mỏ hàn Felicidade cũng lắp vừa. Để lắp mỏ thay thế Felicidade, đẩy mỏ vào trước khi trượt sled lên các ty (rods). Cố định bằng 3 vít chốt M5X5mm đầu phẳng (flat-tip set screws) qua các lỗ đã có sẵn trên sled. Khi chọn phương án Felicidade thì bạn sẽ không cần các part sau: Housing; Cable Plate; Lid. Vì mấy part này dùng để giữ phần electronics của Parkside.

Hướng dẫn mua linh kiện:  OneDrive sheet

Hướng dẫn lắp ráp: Youtube

Các part cần có:

Soldering Iron:

Part

Quantity

Comment

Sourcing Tip

Price

Source

Parkside PLS48C1

1

Đã ngừng sản xuất nhưng vẫn có thể tìm hàng cũ

???€

or

Felicidade

1

Cũng vừa. Xem mô tả để biết cách lắp.

18,99€

Amazon

Hardware:

Part

Quantity

Comment

Sourcing Tip

Price

Source

Alu Extrusion 160mm

1

Có thể rộng hơn. Part in cần ít nhất 160mm để kẹp được trọn.

2,95€

myAluprofil

Alu Extrusion 300mm

1

Có thể thay cùng với rods. Giới hạn hành trình lên/xuống.

4,33€

myAluprofil

Rods 8X320mm

2

Có thể thay cùng với Alu Extrusion 300mm. Giới hạn hành trình lên/xuống.

9,59€

Aliexpress

Bearings LM8LUU 5X15X45mm

2

Nhớ bôi trơn để giảm mòn.

2,89€

Aliexpress

Screws M6X12mm

34

Nên mua ở tiệm hardware địa phương. Link MC Master-Carr là gói 100 cái.

9,29€

mcMaster-Carr

Nuts M6

30

28 cái cũng được vì 2 con nuts trong housing ankers không dùng.

Nên mua ở tiệm hardware địa phương. Link MC Master-Carr là gói 100 cái.

2,67€

mcMaster-Carr

Flat-Tip Set Screw M5X5mm

3

Chỉ cần mấy con này khi chọn mỏ hàn Felicidade.

Nên mua ở tiệm hardware địa phương. Link MC Master-Carr là gói 100 cái.

9,50€

mcMaster-Carr

Spring

1

Mình dùng lò xo Bowden Extruder cũ.

Length: 20mm

Wire diameter: 1,2mm

Outer diameter: 9mm

1,55€

Aliexpress

Printed Part:

Part

Quantity

Comment

Sourcing Tip

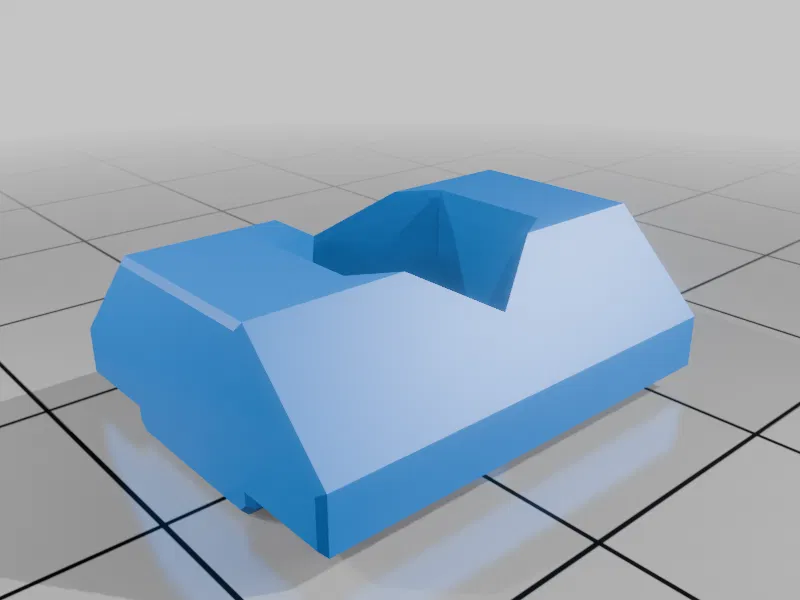

Anker X1

2

In kèm support.

Tự in hoặc đặt từ N-Works

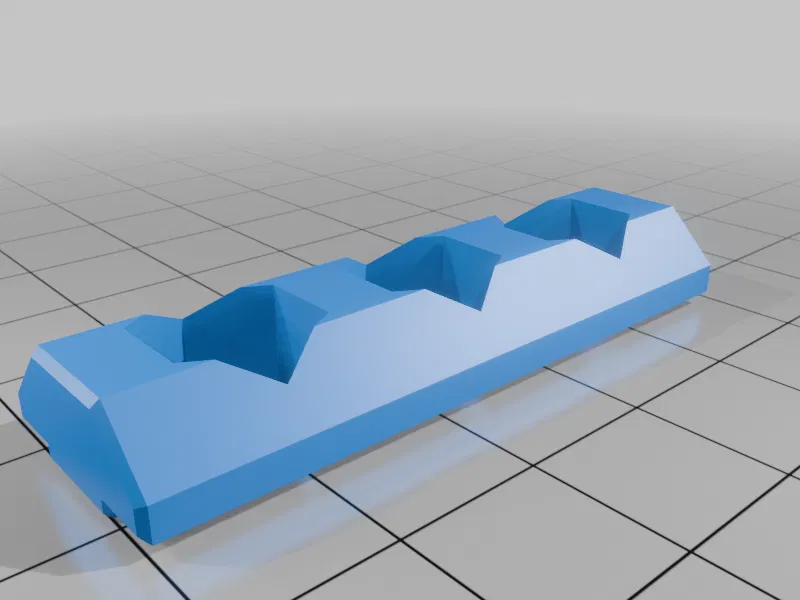

Anker X3

10

In kèm support.

Tự in hoặc đặt từ N-Works

Bottom

1

In kèm support.

Tự in hoặc đặt từ N-Works

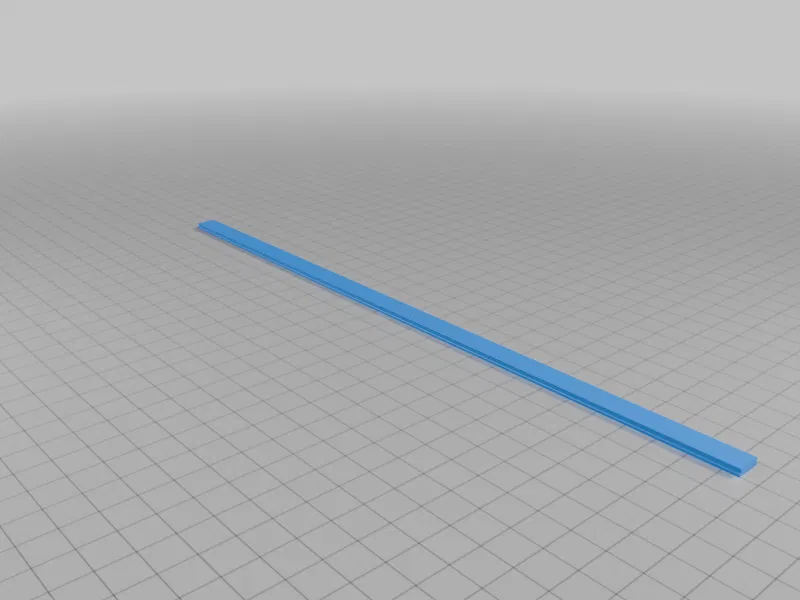

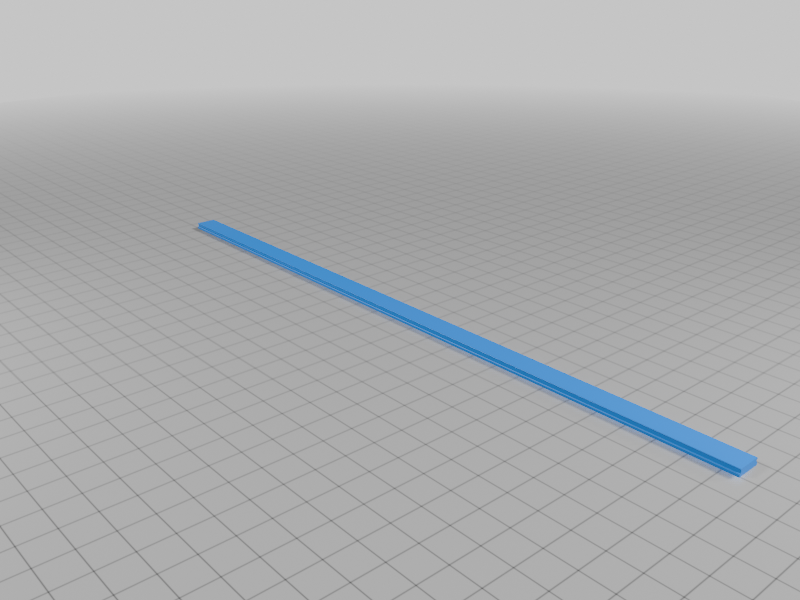

Cable Clip

1

Có thể tách ra để vừa máy in nhỏ hơn, không cần lo.

Tự in hoặc đặt từ N-Works

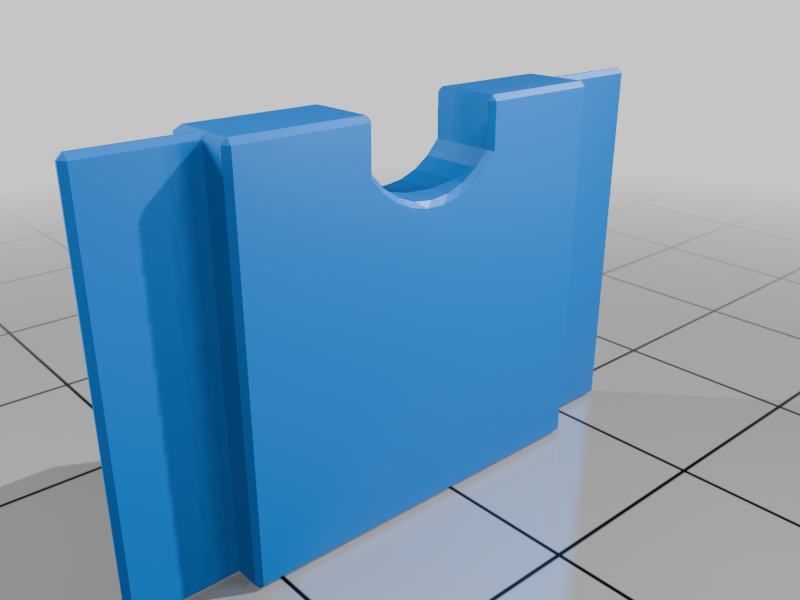

Cable Plate

1

In đúng như file.

Tự in hoặc đặt từ N-Works

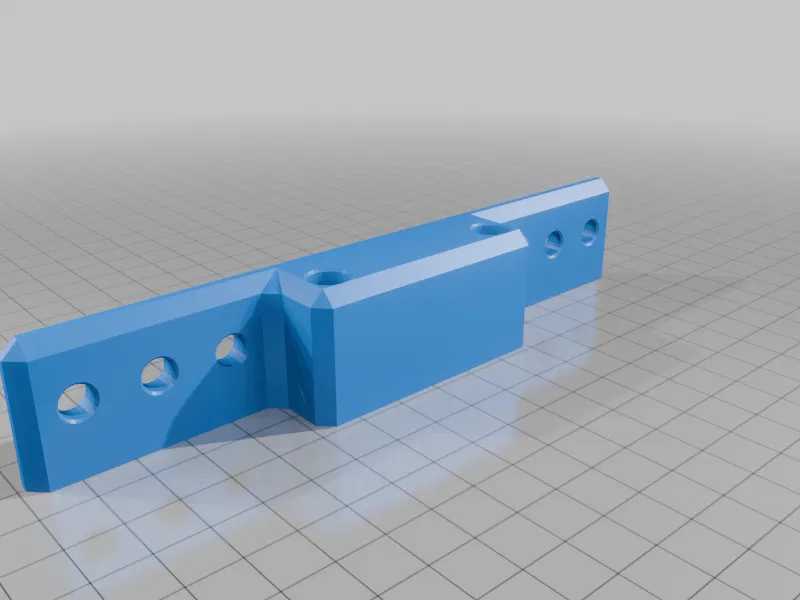

Chain Base

1

In kèm support.

Tự in hoặc đặt từ N-Works

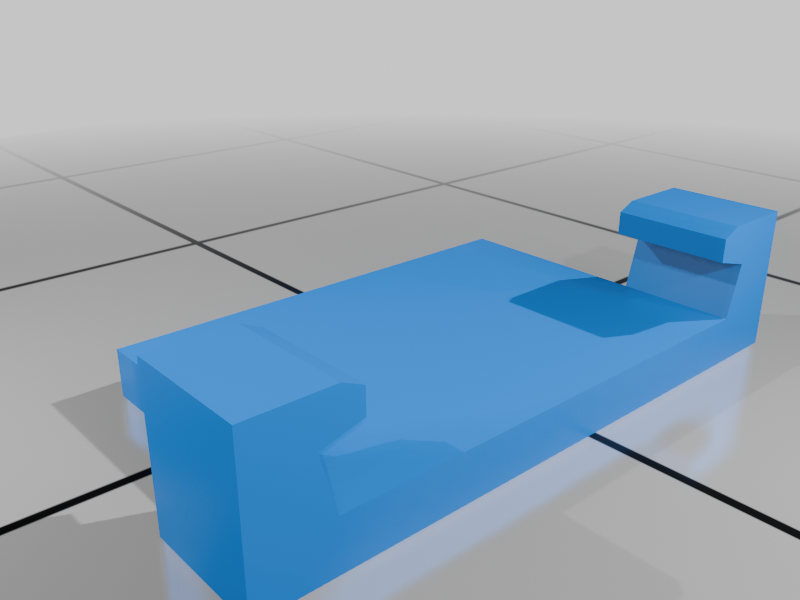

Chain Clip

13

In đúng như file.

Tự in hoặc đặt từ N-Works

Chain End

1

In đúng như file.

Tự in hoặc đặt từ N-Works

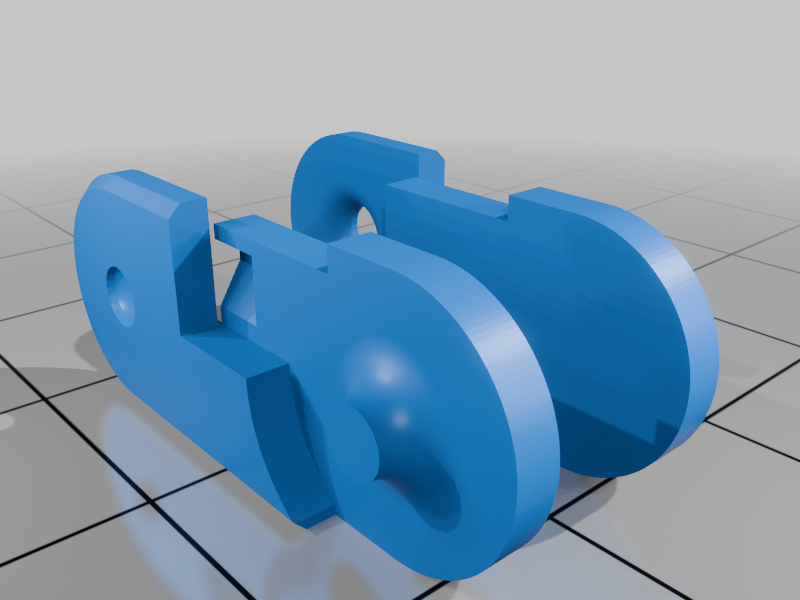

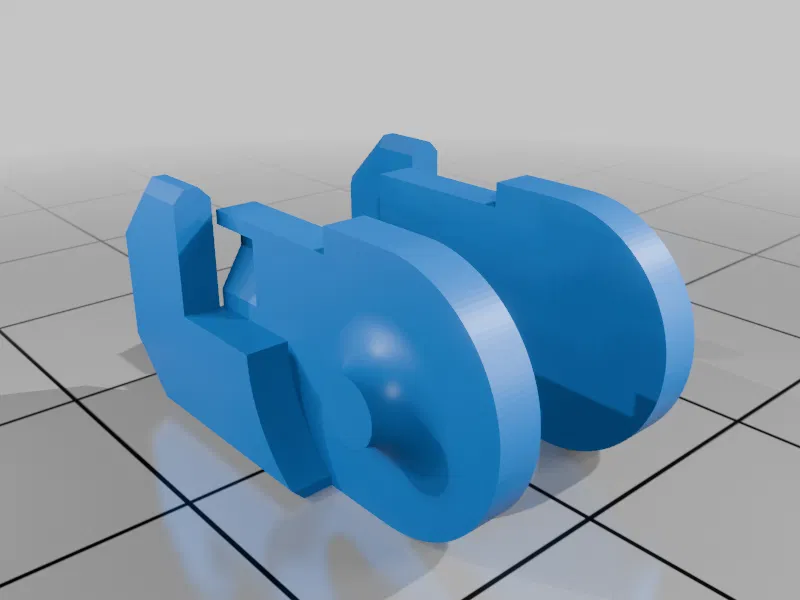

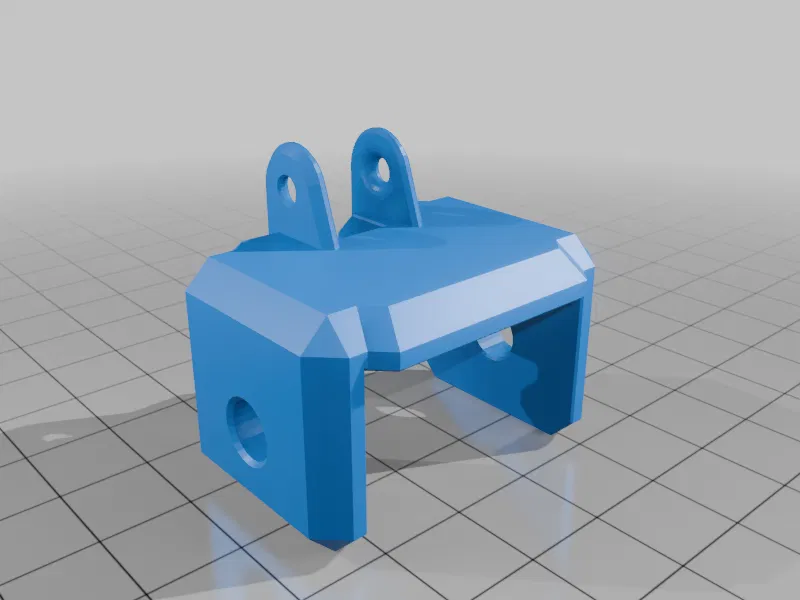

Chain Link

12

In đúng như file.

Tự in hoặc đặt từ N-Works

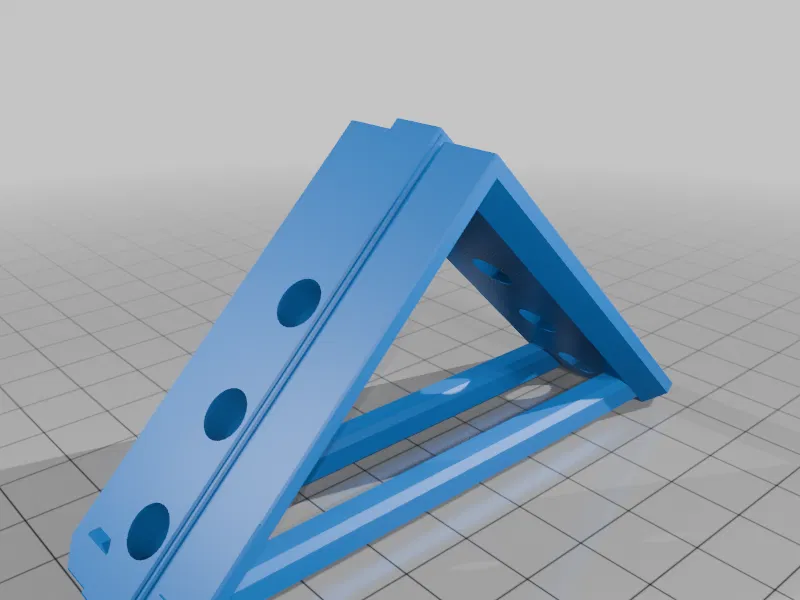

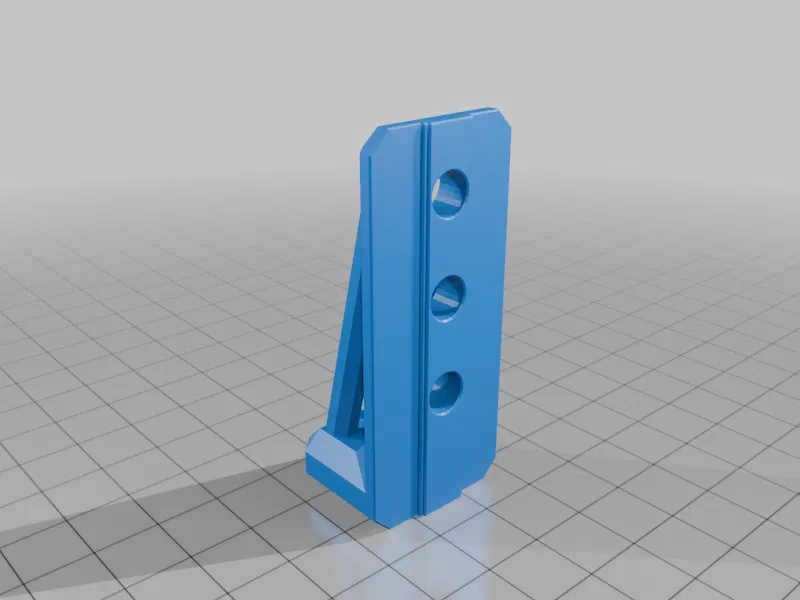

Corner

2

In đúng như file.

Tự in hoặc đặt từ N-Works

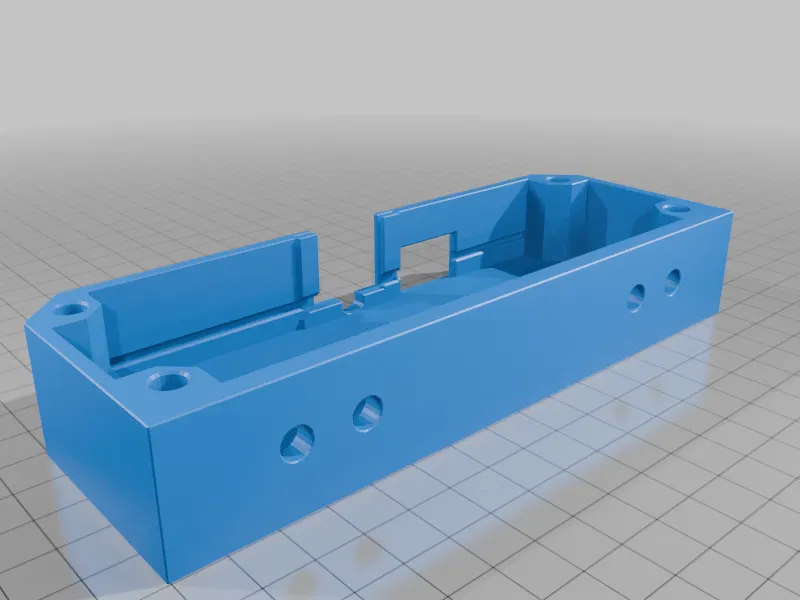

Housing

1

In kèm support.

Tự in hoặc đặt từ N-Works

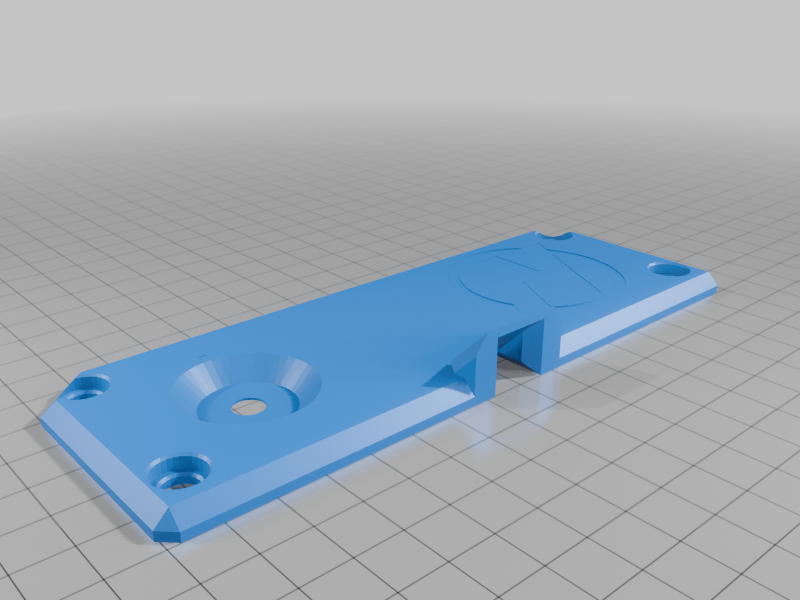

Lid

1

In kèm support.

Tự in hoặc đặt từ N-Works

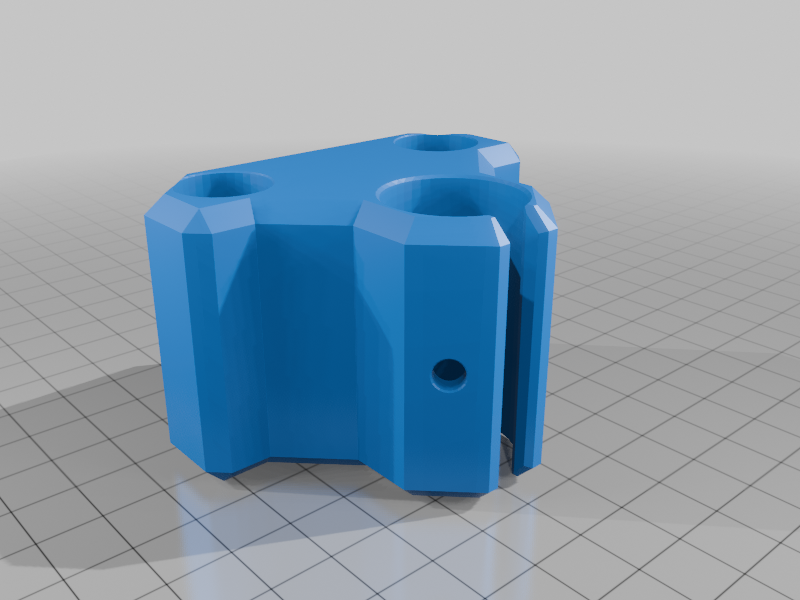

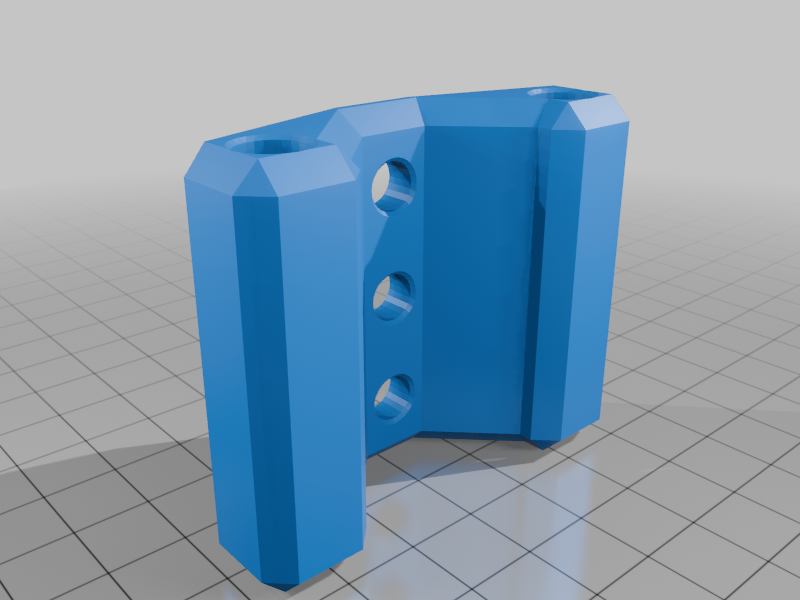

Sled

1

In kèm support.

Tự in hoặc đặt từ N-Works

Stopper

1

In kèm support.

Tự in hoặc đặt từ N-Works

Top

1

In kèm support.

Tự in hoặc đặt từ N-Works

Mẹo:

Cho Bearings vào ngăn đá một thời gian đủ lâu trước khi lắp ráp để dễ lắp hơn.
