Hộp đựng bài CCG dùng bánh răng (bản cập nhật)

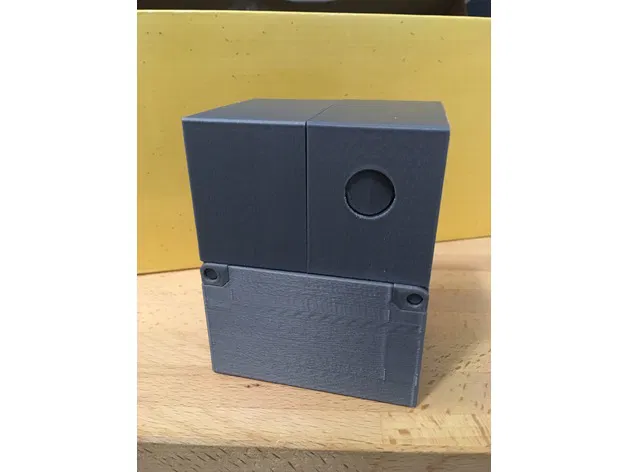

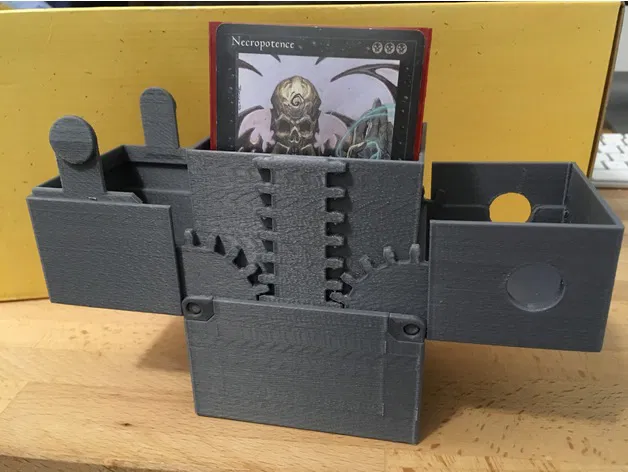

Mình thấy một cái hộp đựng bài CCG có cơ cấu bánh răng để nâng bộ bài lên. Ý tưởng khá hay ho nhưng đồng thời cũng hơi rườm rà, cần nhiều chốt kim loại. Đây là phiên bản mình tự làm lại dựa trên concept đó.

Cập nhật lớn - 05/12/17:

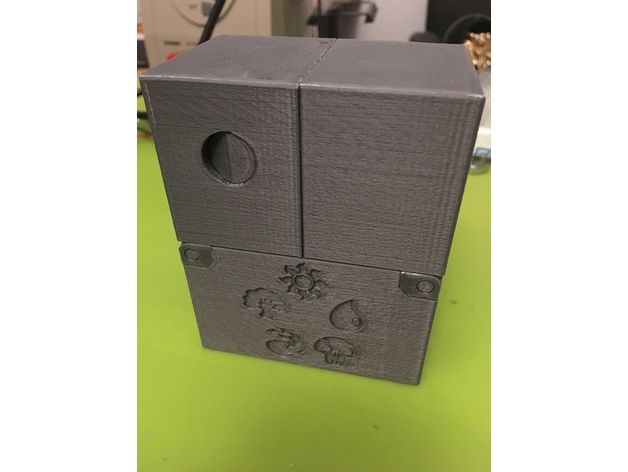

Mình đã redesign lại khá nhiều: cách lắp đơn giản hơn hẳn, có 2 kích cỡ cho bộ bài 60 lá và 100 lá, và có thêm bản embossed dành cho người chơi Magic: The Gathering.

Hướng dẫn dưới đây là cho phiên bản đã redesign.

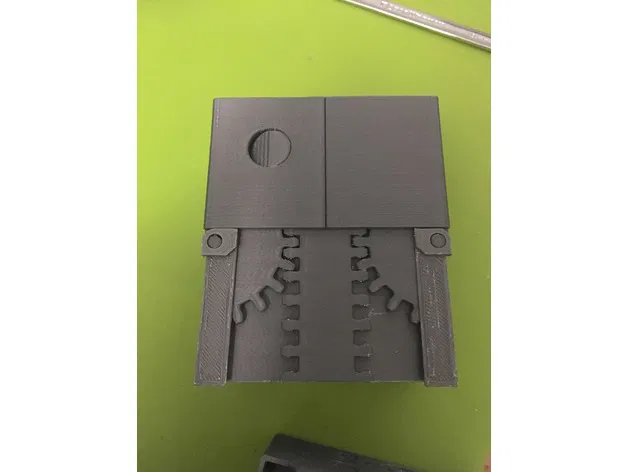

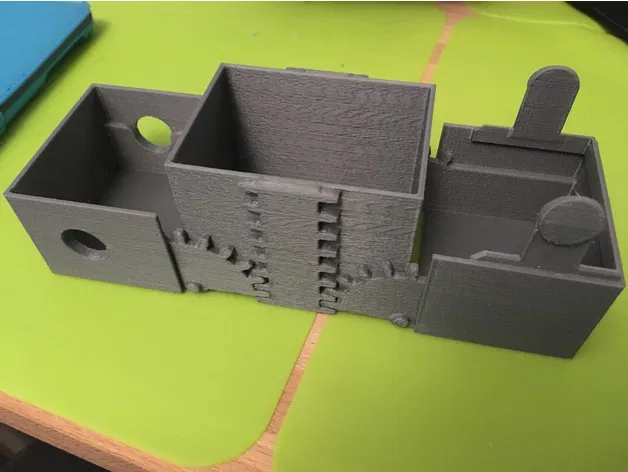

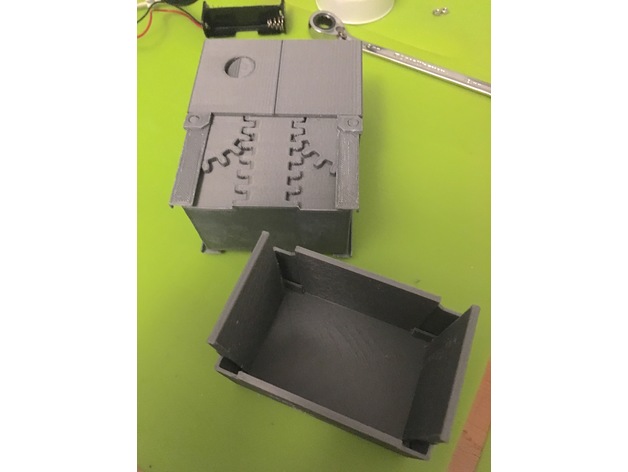

Để lắp, bạn in những phần bạn cần. Mỗi hộp sẽ cần: cart, base, lid và pivot plates. Các chi tiết trong file STL đã được đặt sẵn theo hướng in tối ưu. Kiểm tra thử pivot plates có trượt vào base theo rãnh ở mỗi góc không. Sau đó, đặt cart nằm giữa hai lid, rồi gắn pivot plates lên từng lid. Tiếp theo chỉ cần trượt toàn bộ phần “nắp” (top section) vào base. Pivot plates sẽ trượt vào các rãnh phía dưới, và lực ma sát sẽ giữ cả hệ thống dính với nhau. Nếu thấy hơi lỏng, bạn chỉ cần chấm một ít keo lên pivot plates khi lắp vào.

Thông tin và hướng dẫn dưới đây là cho phiên bản gốc.
Đầu tiên nói sơ về các chi tiết pivot plate. Thiết kế ban đầu có sẵn lỗ pivot ngay trên bản in base. Tuy nhiên thường độ đàn hồi không đủ để bẻ nhẹ và lắp lid vào, dễ gây gãy. Pivot plates được làm ra để tạo độ flex giúp lắp lid dễ hơn, đồng thời nếu pivot plates có gãy thì chỉ cần in lại đúng phần đó, rất ít tốn công.

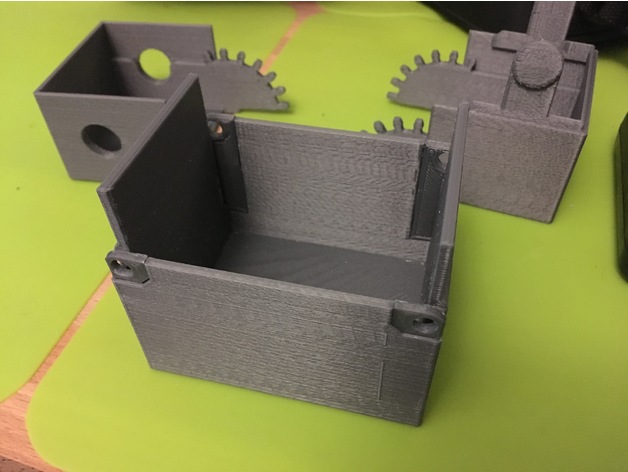

Để lắp bản gốc, in tất cả các chi tiết. Sau đó gắn pivot plates vào base (xem hình). Chúng nên nằm khá sát (flush) với vách bên, để bánh răng trên lid có thể đi qua. Vì pivot plates được in theo hướng layer chạy dọc theo trục dài nên chúng có thể hơi uốn để vào vị trí và ôm được pivot pins trên lid. Nếu vẫn không được, bạn có thể đặt cả hệ (lids, pivot plates và card cart) vào base cùng một lần.

Nếu bạn muốn chỉnh sửa và thêm logo lên hộp, bạn có thể emboss logo lên mặt trước, miễn là logo không lòi ra vượt quá vị trí pivot plates. Độ dày nhựa là 2.4mm.

Hướng dẫn in

In cart và base theo hướng bình thường.
Lids đã đúng hướng để in — đặt phần hông (sides) úp xuống.
Pivot plates nên in với mặt phẳng úp xuống.

Bạn có thể cần tỉa (trim) pivot plates một chút để chúng ngồi sát (flush). Thiết kế của chúng là fit khá chặt.
