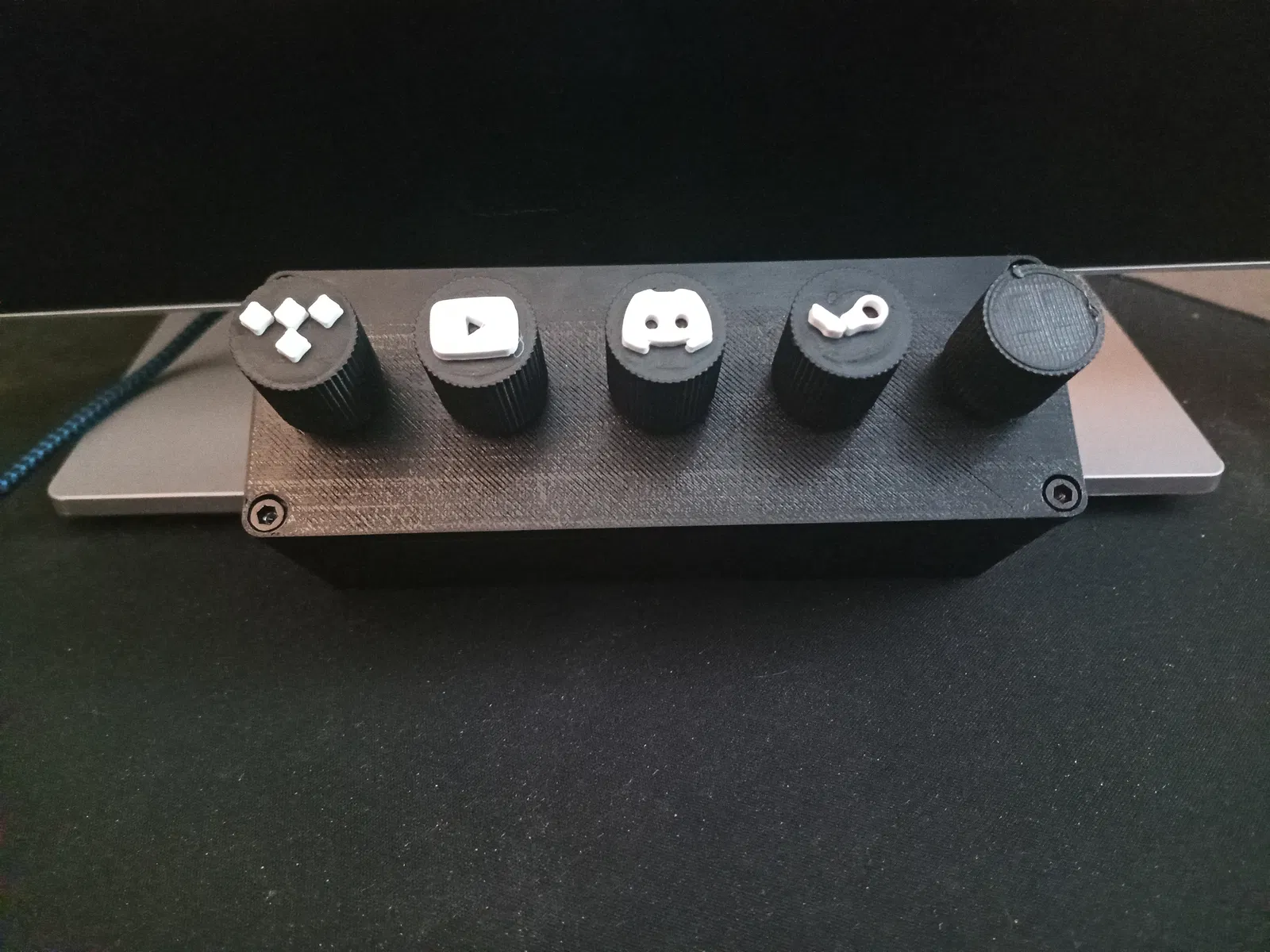

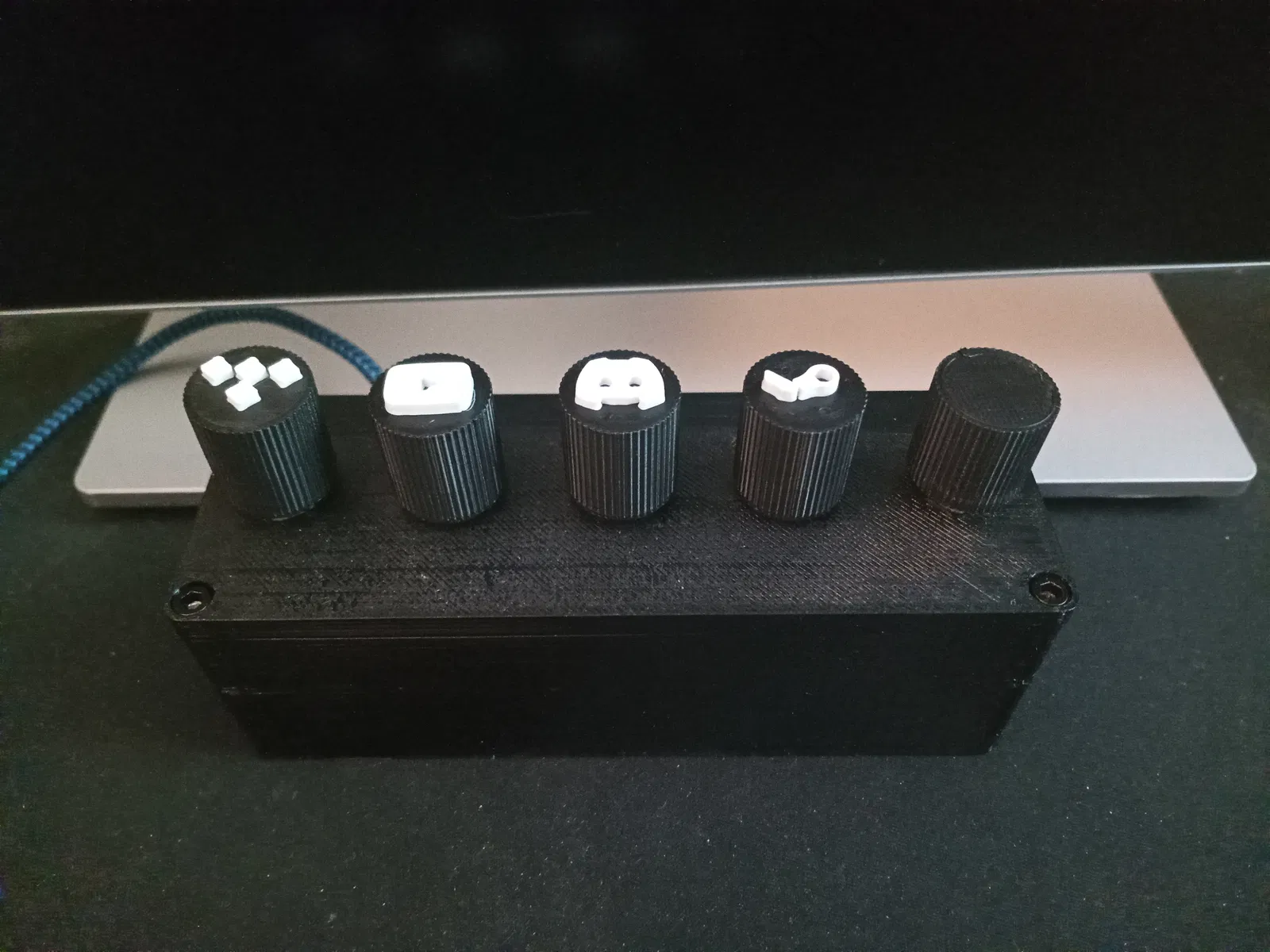

Deej Sound Mixer – Case & Nắp Núm Xoay (Dial Caps) cho Arduino Mega
Bộ case và nắp núm xoay cho Deej Sound Mixer, giúp điều khiển nhiều nguồn âm thanh trên PC. Thiết kế vừa Arduino Mega 2560 và 5 potentiometer 10k, có standoff bắt board và lỗ đi dây USB giảm mỏi cổng.
Mô tả
Mình dùng project trên Github này: https://github.com/omriharel/deej. Trong đó có đầy đủ những gì bạn cần biết về phần programming và wiring. Mình chỉ làm cái case và vài key cap cho các núm xoay (dials) thôi.
Case này vừa với Arduino Mega 2560 và 5 potentiometer tiêu chuẩn 10k.
Parts Used:
-
Arduino Mega 2250 (38x55mm) https://www.amazon.com/dp/B0BXDNF6Z6?ref=ppx_yo2ov_dt_b_fed_asin_title
-
5 potentiometer 10k
-
6 vít M3
-
6 insert đồng M3 (ép nóng vào chi tiết bằng mỏ hàn)
Nếu bạn dùng đúng loại Arduino như trên thì lưu ý đây là board clone và Windows hay tự cài sai driver cho chip “CH340G”. Bạn sẽ phải tự tìm và cài đúng driver.
Phần đáy case có sẵn các standoff để bắt board lên. Lỗ phía sau là để luồn cáp USB vào và quấn vòng quanh các trụ trước khi cắm vào Arduino, giúp giảm mỏi cáp / mỏi cổng kết nối.
