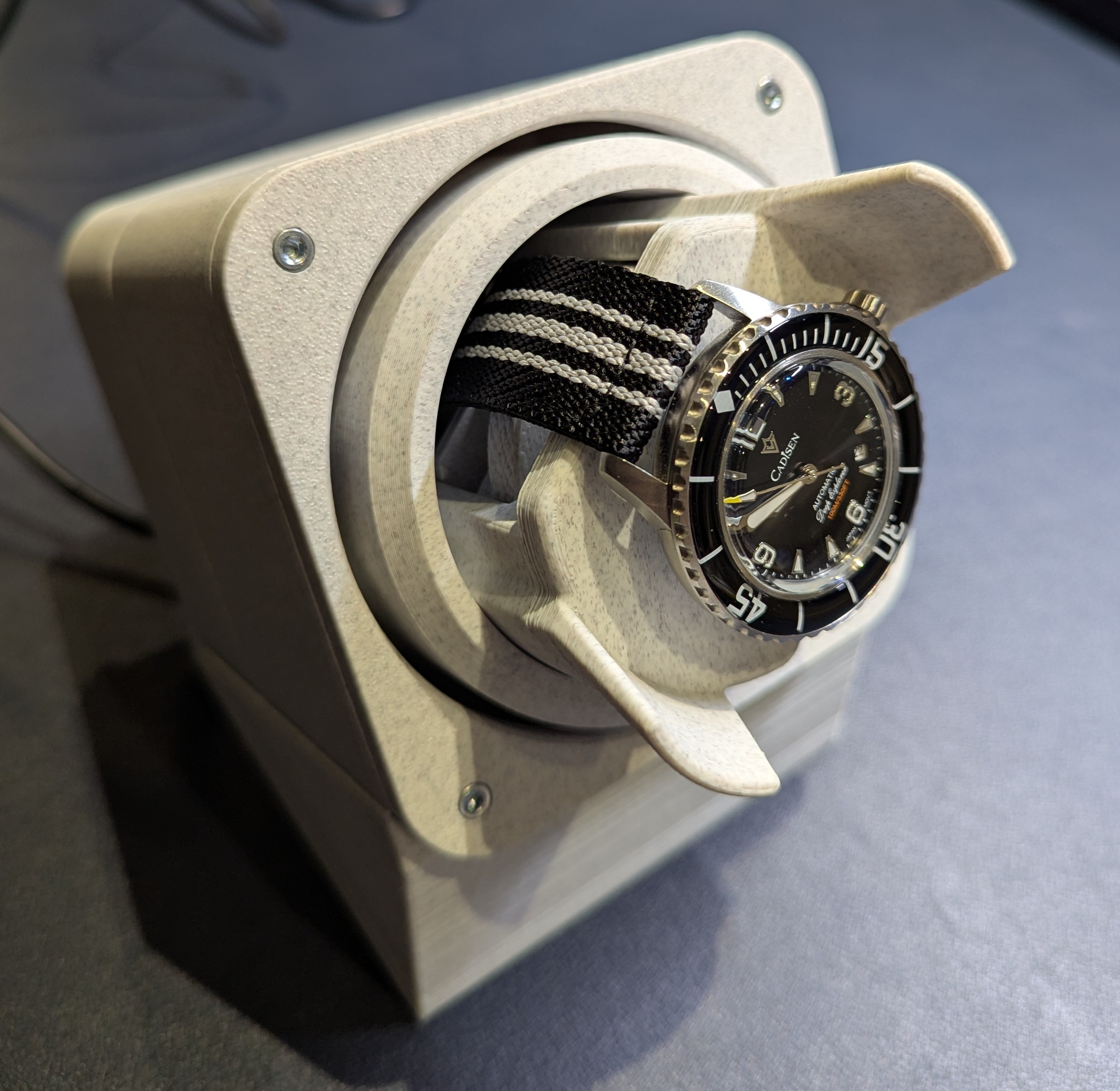

Watch Winder (Bộ xoay đồng hồ)

Phân biệt các chi tiết;

• 16x nam châm 6x2, xếp chồng 2 viên lên nhau. (cùng kích cỡ loại hay dùng với gridfinity)

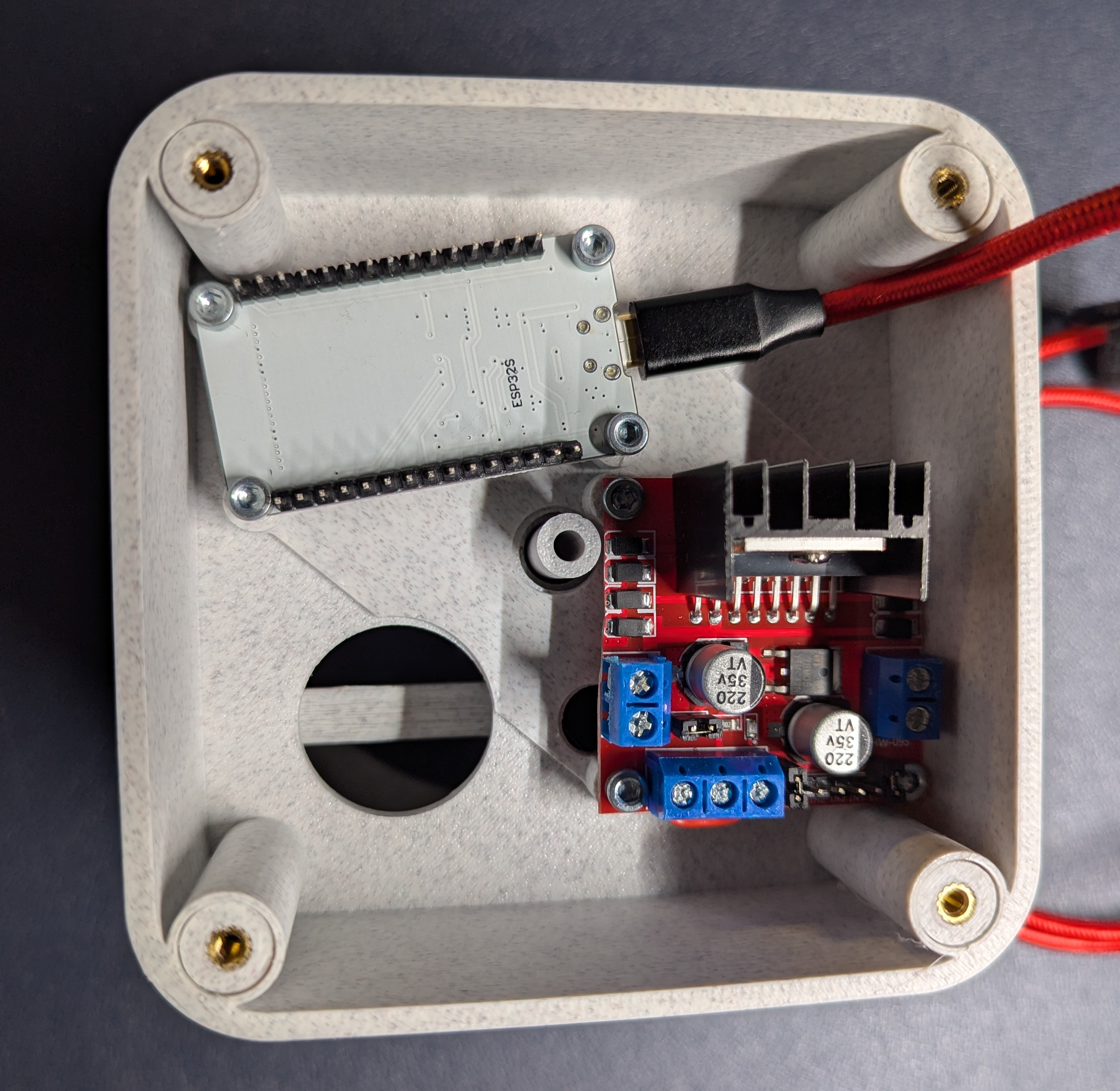

• Mình dùng vài loại brass inserts khác mình có sẵn; M3xD5.0xL4.0 dùng cho phần watch mount, M3xD4.6xL5.7 dùng cho các chốt (dowels) và vài con M3 rẻ tiền chất lượng tệ cho khay electronics.

• Mình dùng nhiều loại ốc; inbus M3x10, M312, M316 và ốc để bắt phần magnet mount là Dm2.5x7

• Thanh thép mình dùng là D4.0*90

• Lưu ý; mình in tất cả các phần bằng PLA

MẸO; in “Adjustment_Plate” và “Watch_Insert_Front” với layer height thấp hơn, ví dụ 0,1.

Links;

• Về linh kiện electronics và phần mềm, vui lòng xem tại https://github.com/mwood77/winderoo

• Hướng dẫn đi dây Winderoo; https://github.com/mwood77/winderoo/blob/main/docs/wiring-diagram.md

• Hướng dẫn lắp OSWW; https://github.com/mwood77/osww/blob/main/instructions/build-guide.md

• Về lắp ráp phần watch mount, vui lòng tham khảo https://www.youtube.com/watch?v=44cPCSx3O1Y&t=110s
