Bóng mang 628
- Lượt tải
- 0
- Lượt thích
- 0
- Lượt coi
- 0
- Bản remix
- 0
- Bình luận
- 0
File 12 118,8 MB
- Inner_ring_-_bottom_tol_0-10_normal_1768027105.stlSTL · 7,7 MB

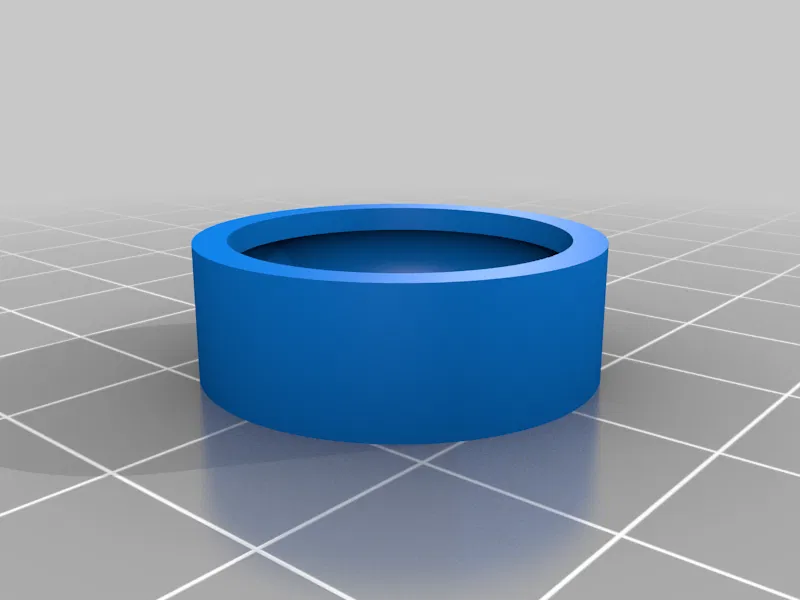

- Outer_ring_tol_0-20_1768027107.stlSTL · 14,5 MB

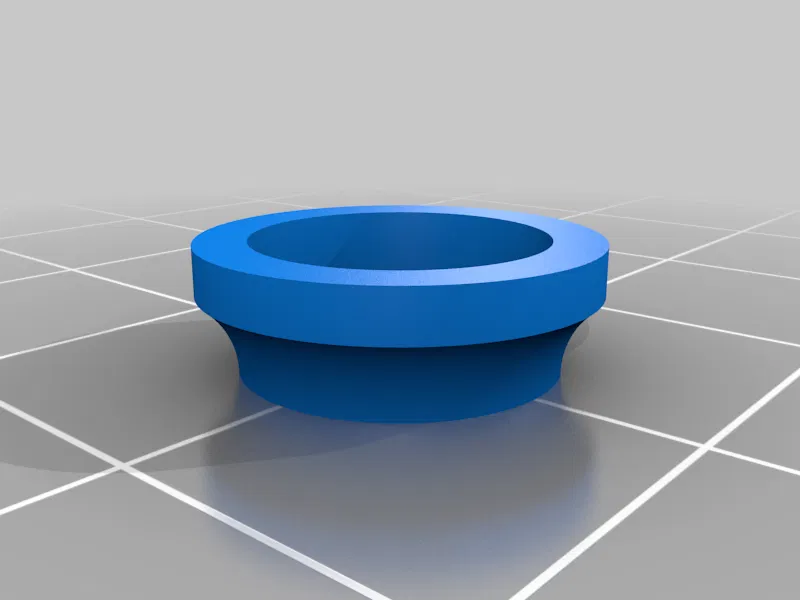

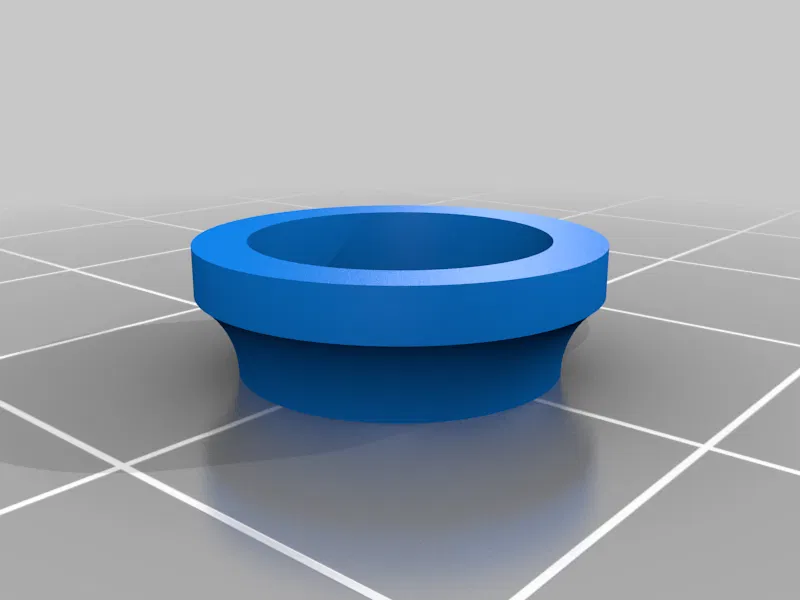

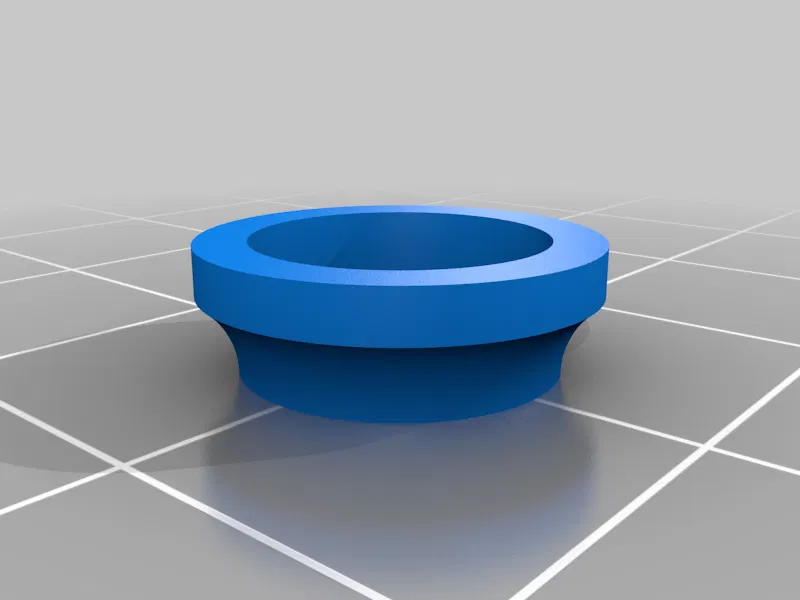

- Inner_ring_-_bottom_tol_0-12_1768027109.stlSTL · 7,7 MB

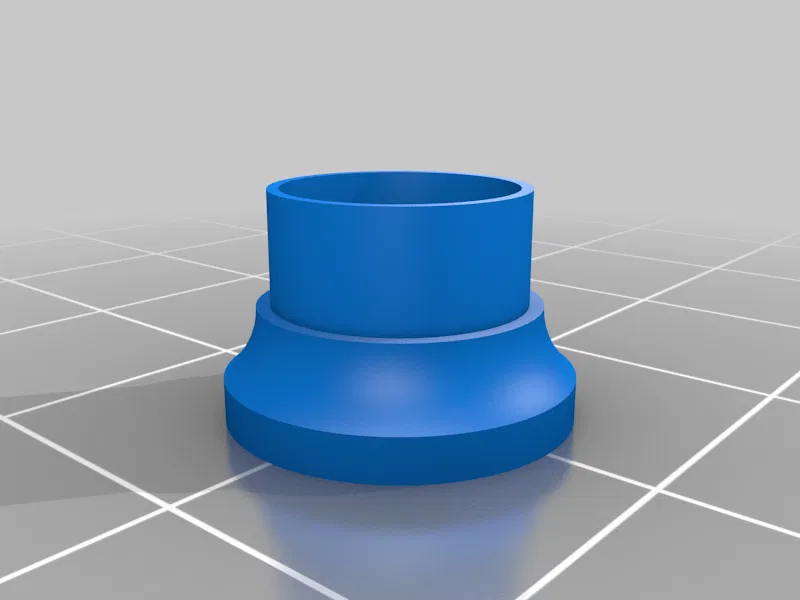

- Inner_ring_-_top_tol_0-12_1768027111.stlSTL · 7,5 MB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #19291
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC BY-SA — Ghi công, chia sẻ tương tự
- Thẻ
Mô tả

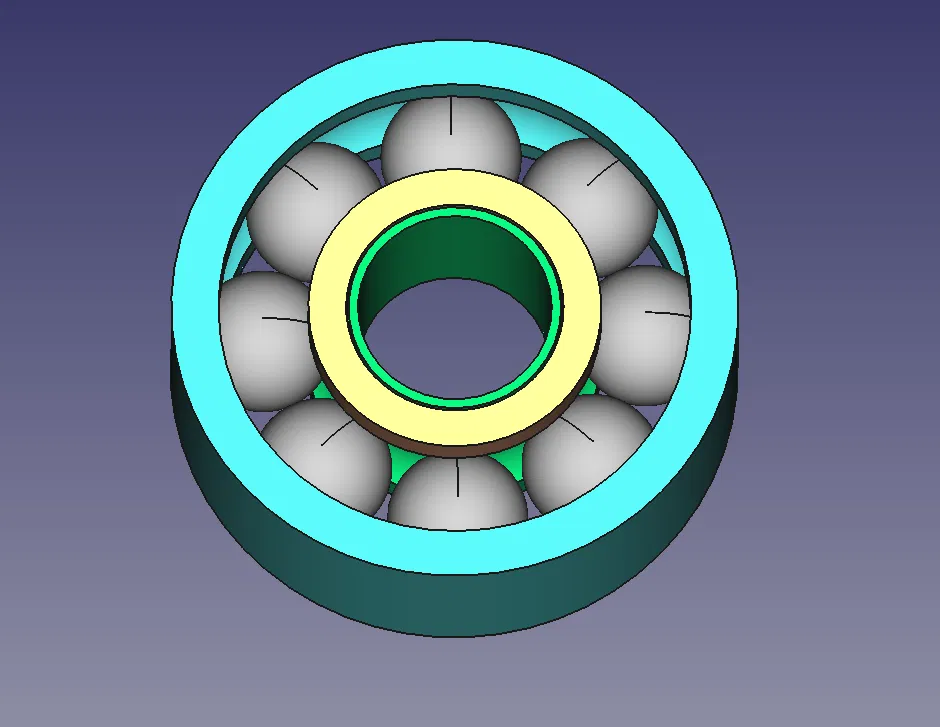

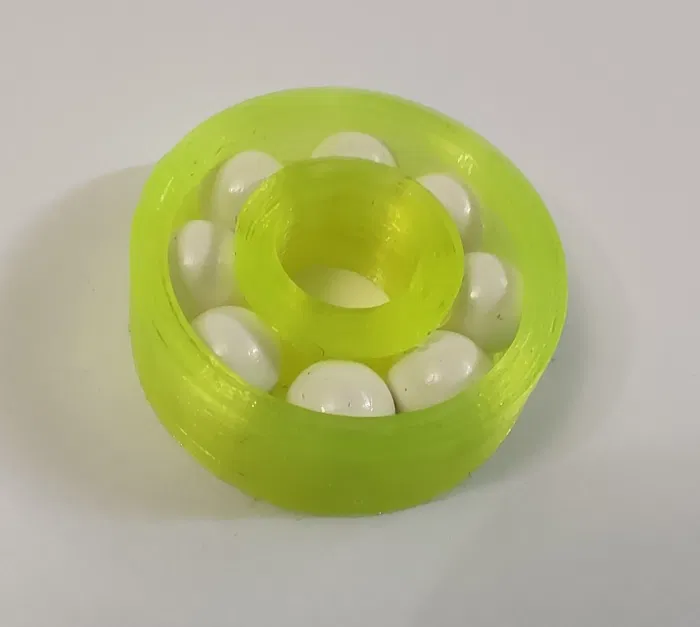

Kích thước vòng bi 628 để in.
Kích thước: Đường kính bên trong 8 mm, đường kính ngoài 24mm, độ dày 8 mm.
Ngoài ra, bạn sẽ cần 8 x 6 mm BBS (ví dụ: BBS). Nếu bạn muốn, bạn có thể sử dụng keo để sửa phần trên, phần bên trong của ổ trục.
Để mở rộng tuổi thọ dịch vụ của nó, bạn có thể sử dụng một chút dầu mỡ.

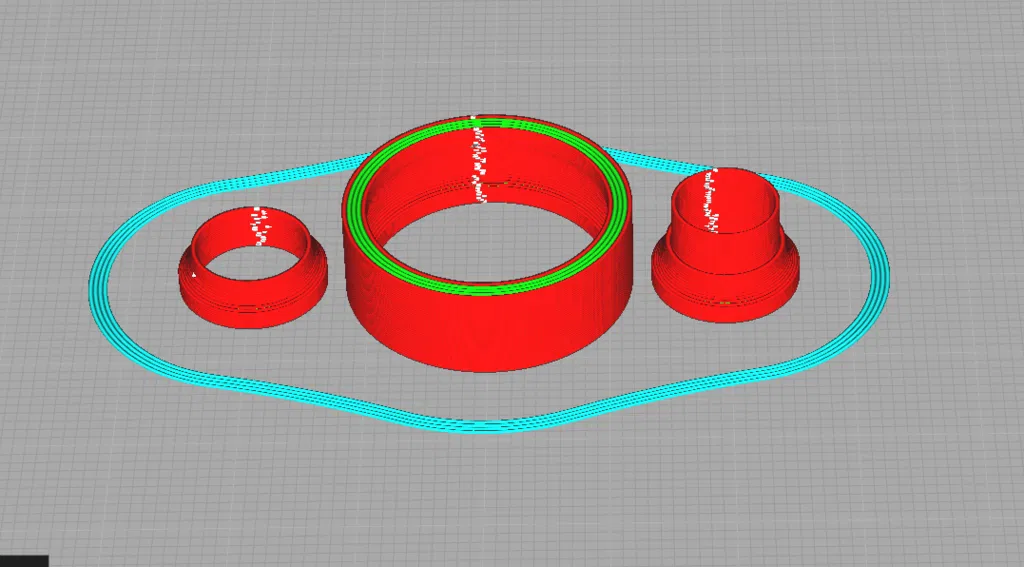

Cài đặt in
Máy in:
ANET A8
bè:
Không
Hỗ trợ:
Không
Độ phân giải:
0,4 mm đầu. Chiều cao lớp 0,2mm
Dải: Không quan trọng. Tôi đã sử dụng plast spaw spaw neo yelllow fluo pla Neo Yelllow Fluo
Ghi chú:
Độ dày tường 1,2mm - Số lượng tường 3x.
In in =============
Tất cả các dư lượng như chủ đề, đường may và thặng dư sợi khác trên bản in nên được loại bỏ cẩn thận. Theo mặc định, ổ trục có độ phù hợp chặt chẽ và nếu có bất kỳ mảnh vụn hoặc không đồng nhất nào, ổ trục có thể gặp khó khăn khi quay.
dung sai 0,15 có nghĩa là lý tưởng, một quả bóng có bán kính 3,15 mm (nghĩa là đường kính 6,30 mm) sẽ phù hợp. Đối với tôi, khả năng chịu đựng 0,10 không có khả năng chơi và xoay vòng tốt, với điều kiện là dây tóc dư thừa được loại bỏ rất cẩn thận, tức là chủ yếu là đường may. Loại bỏ khỏi các bề mặt đang chạy là không đủ. Nếu chúng ta để nó tại điểm mà các phần bên trong và dưới của vòng bi kết nối, sẽ có một sự phình ra tối thiểu gây khó khăn hoặc không thể xoay.
Cách tôi thiết kế điều này

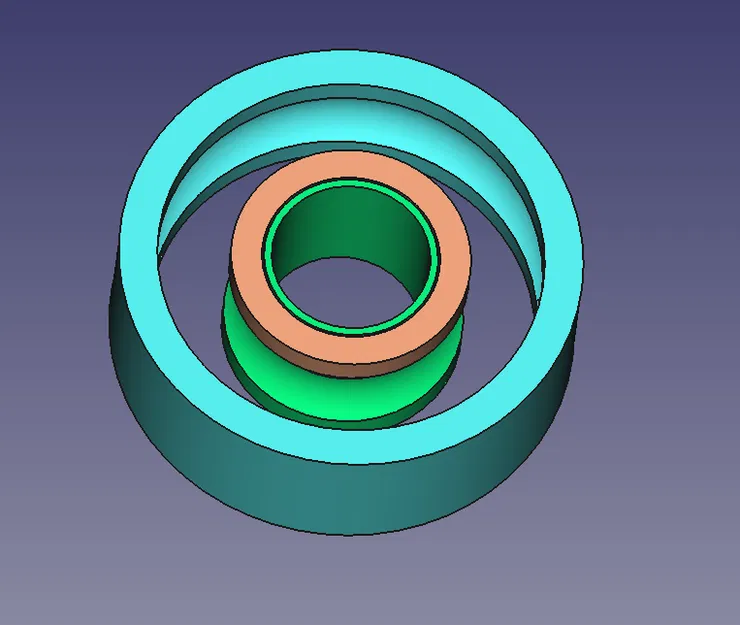

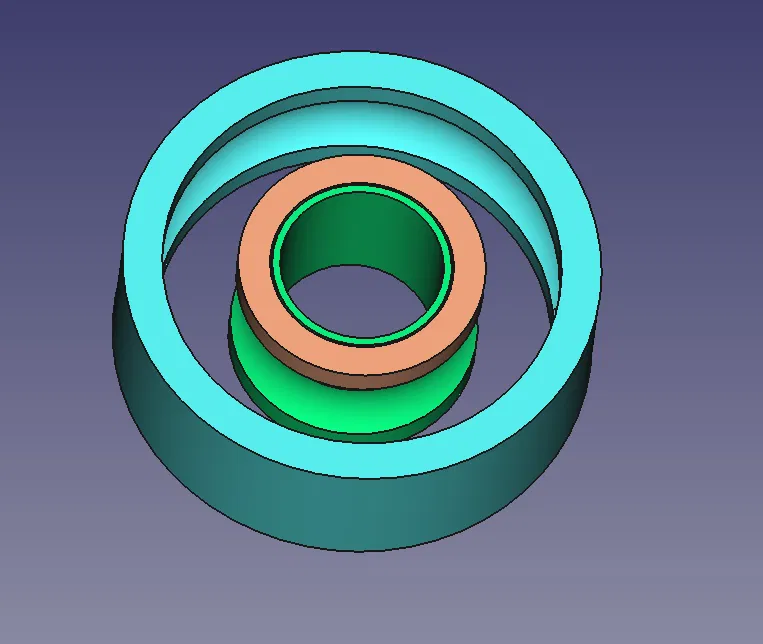

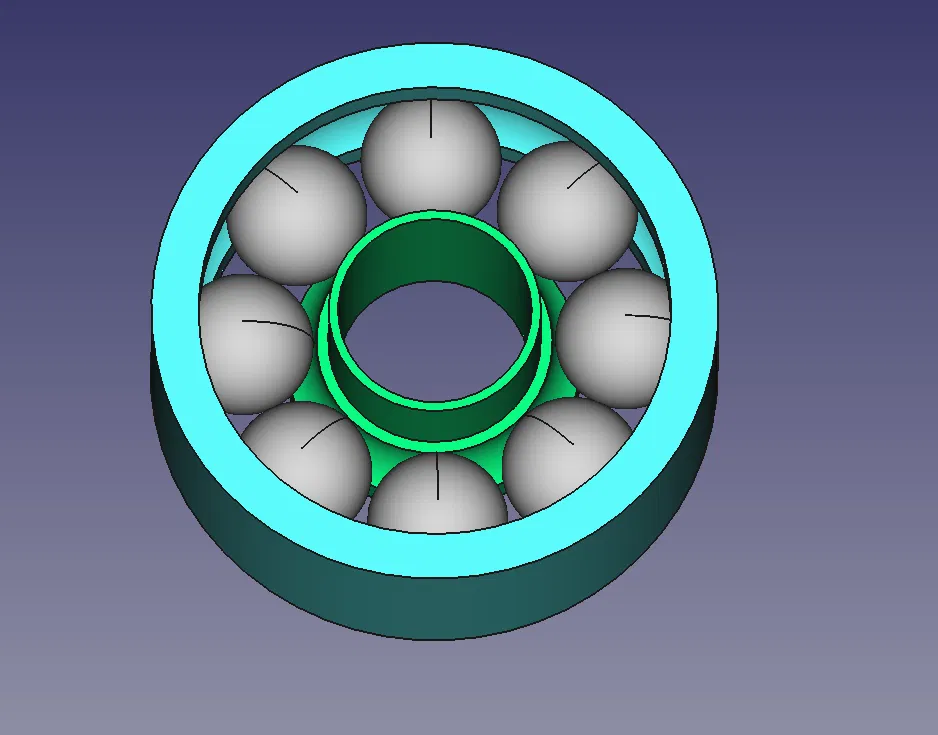

Freecad 19
Thể loại: DIY
Thông số in
- Định dạng
- stl
- Số file mô hình
- 12
- Tổng dung lượng
- 118,8 MB
- File lớn nhất
- 14,7 MB
