Khay Gridfinity cho anten Teltonika RUTX11 (WiFi + Mobile/4G)

Khay Gridfinity tuỳ biến để cất anten của router Teltonika RUTX11 (hoặc loại tương tự) theo phương ngang.

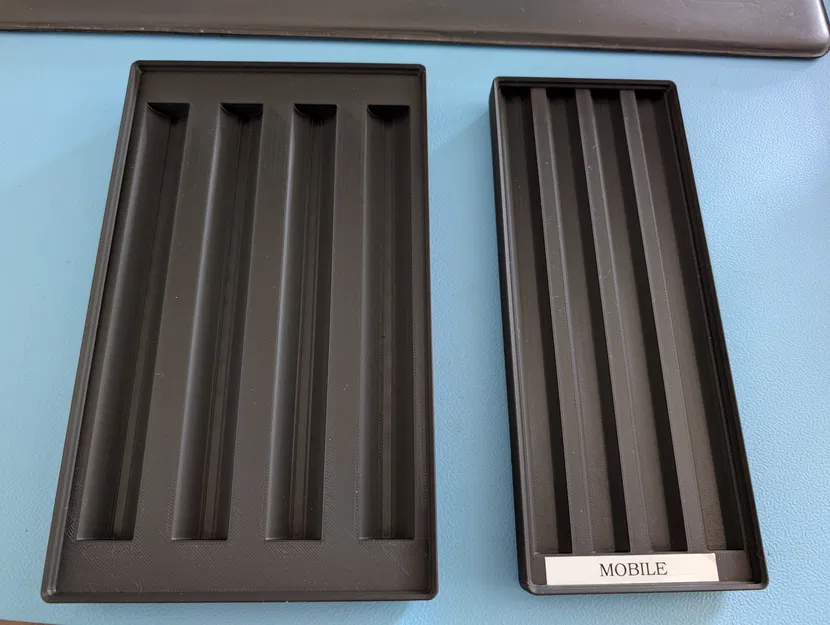

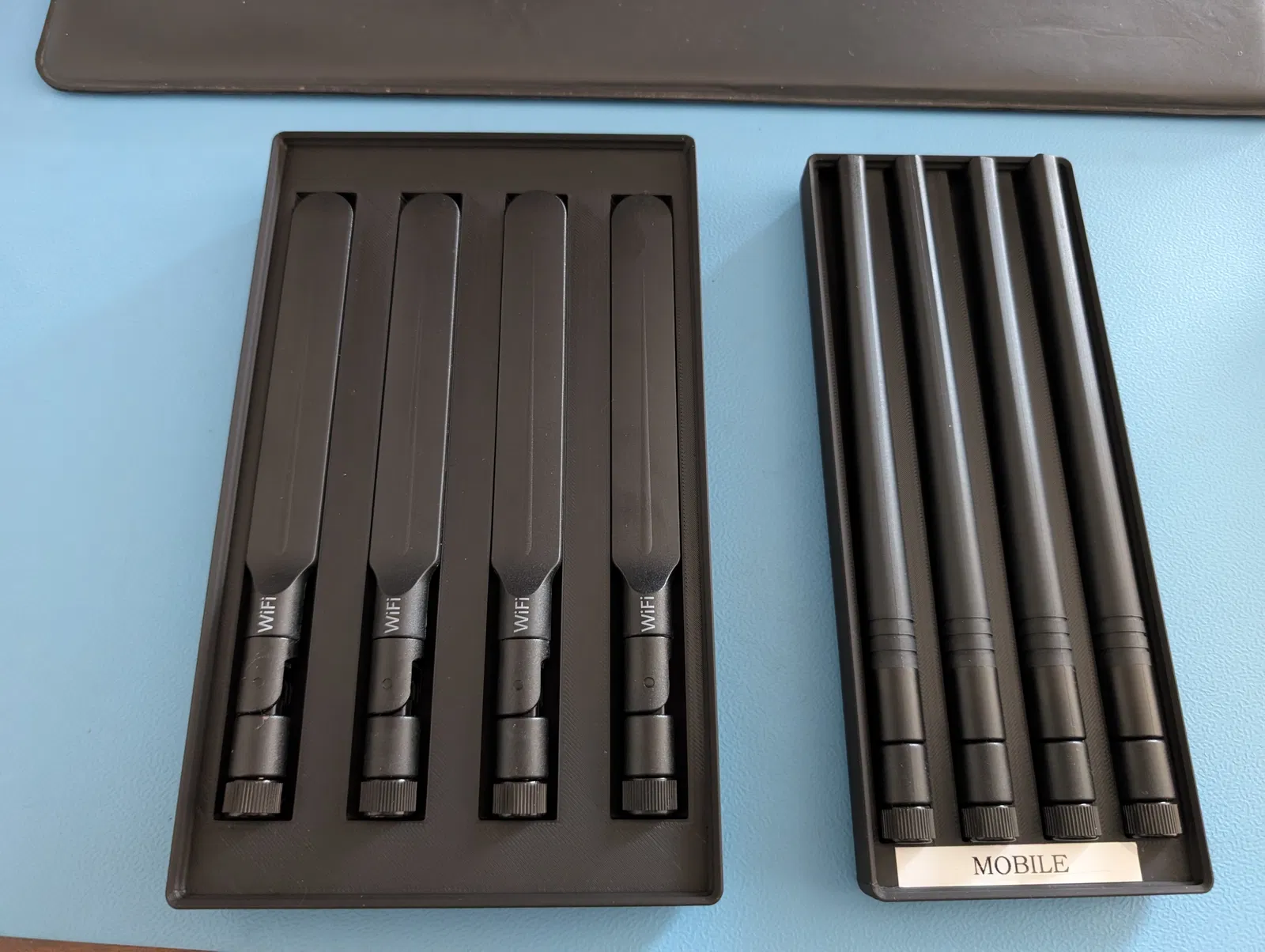

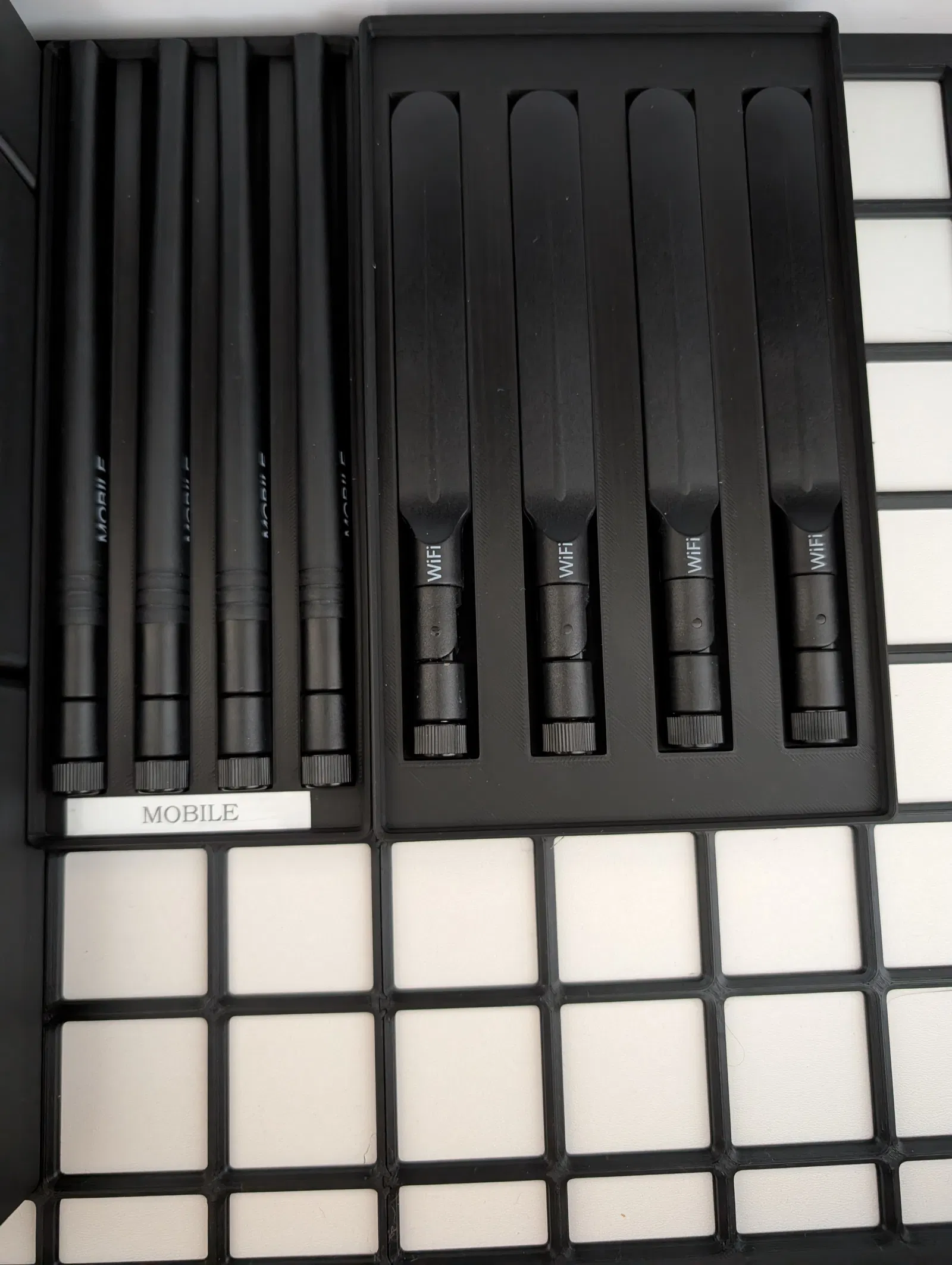

Mình cần sắp xếp mấy cây anten router Teltonika trong ngăn kéo cho gọn, thay vì quăng lỏng lẻo trong một cái hộp. Mình làm bản Mobile trước với kích thước ước chừng — dùng được nhưng chưa thật sự hoàn hảo. Bản WiFi ra ổn hơn nhiều vì mình lấy đúng kích thước theo datasheet và rãnh cũng sâu hơn.

Ý tưởng cải tiến sau này: làm cho nó xếp chồng (stackable), hoặc chỉnh độ sâu bản Mobile cho giống WiFi để nhìn “mượt” hơn.

Khay Anten Mobile/4G (5×2×2)

• Dành cho 4 anten LTE/4G (195mm × đường kính 13mm)

• Kích thước khay: 209.5 × 83.5 × 17.5mm

• Có gờ (lip) một bên để dán nhãn

Khay Anten WiFi (5×3×3)

• Dành cho 4 anten WiFi dual-band PR14RD35 (171.6mm × bản dẹt 18mm)

• Kích thước khay: 209.5 × 125.5 × 24.5mm

• Gờ (lip) cân hai bên để dán nhãn

Tính năng

• Rãnh hình trụ giữ anten cố định

• Có kèm file nguồn OpenSCAD dạng parametric

• Không có lỗ gắn nam châm = in dễ, không cần supports

• Khuyến nghị infill 10–15%

Yêu cầu cho file .scad (không cần cho STL)

File nguồn OpenSCAD là dạng parametric — bạn có thể chỉnh kích thước để hợp với anten khác. Cần framework gridfinity-rebuilt-openscad: https://github.com/kennetek/gridfinity-rebuilt-openscad

Nếu bạn chỉ muốn in đúng như mẫu, cứ dùng file STL trực tiếp — không cần phụ thuộc gì thêm.

Thiết lập in (Print Settings)

• Layer height: 0.2mm

• Infill: 10–15%

• Không cần supports

• Vật liệu: PLA
