Ổ cắm âm thanh 3.5mm in được cho breadboard

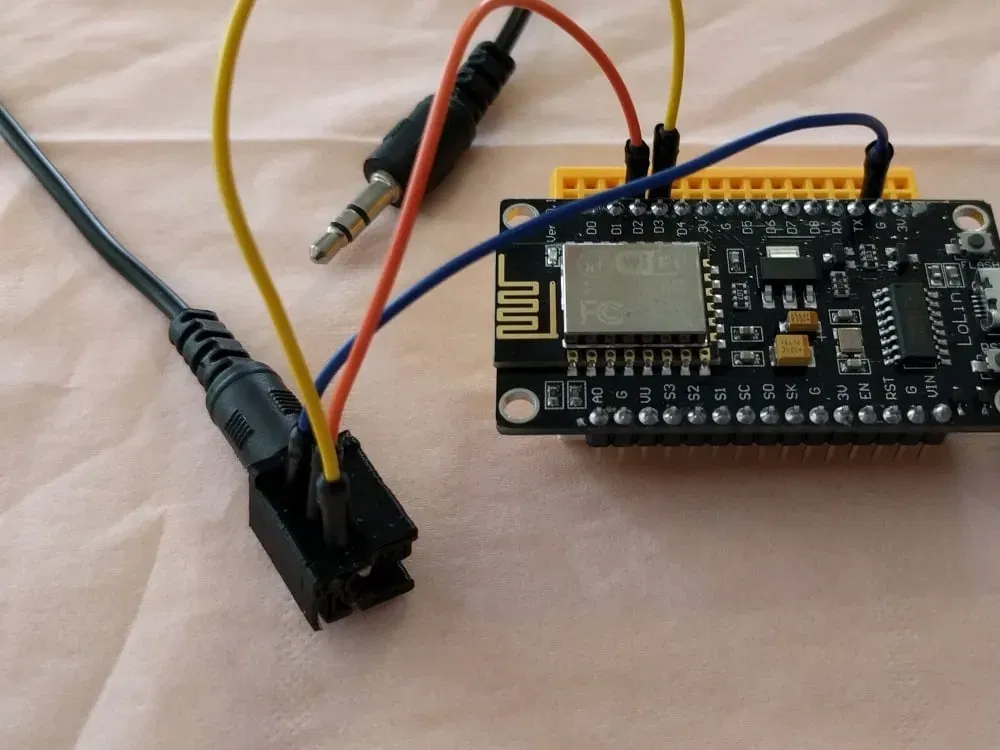

Đây là một ổ cắm jack âm thanh 3.5 có thể in được hoàn toàn, kết nối trực tiếp với các jumper breadboard.

Tôi đang tìm kiếm một cáp để kết nối các linh kiện của một dự án khác và quyết định sử dụng cáp âm thanh tiêu chuẩn - chúng có sẵn ở khắp mọi nơi, tương đối rẻ và bạn có thể mua chúng với bất kỳ chiều dài nào.

Các đầu nối cho chúng cũng khá rẻ ở tất cả các trang web Trung Quốc thông thường, nhưng, mất khoảng 2 tháng để hàng đến đây từ Trung Quốc nên tôi quyết định thiết kế phiên bản in của riêng mình.

Khi tôi tìm kiếm thứ gì đó để sử dụng làm dây dẫn bên trong đầu nối, tôi nảy ra ý tưởng sử dụng các jumper breadboard, điều này có nghĩa là không có các bộ phận không thể in thêm và rất dễ sử dụng với một breadboard không hàn.

Nó hoạt động rất tốt, tôi chưa thử nghiệm độ bền của thiết kế này.

Tôi đã in bằng PLA, chiều cao lớp 0.2, mũi 0.4, độ đầy 100%, không hỗ trợ (tôi tin rằng nó sẽ hoạt động tốt hơn và bền hơn trong ABS, PETG hoặc Nylon, nhưng tôi chưa thử).

Đây là một mô hình nhỏ với hình học khá phức tạp, vì vậy làm mát lớp là một vấn đề - in chậm và với tất cả các phương pháp làm mát bạn có thể có, tôi đã giảm tốc độ xuống 70% so với tốc độ thông thường của mình và bật điều hòa, bạn có thể thấy rõ sự khác biệt giữa phần in chậm và phần in tốc độ bình thường.

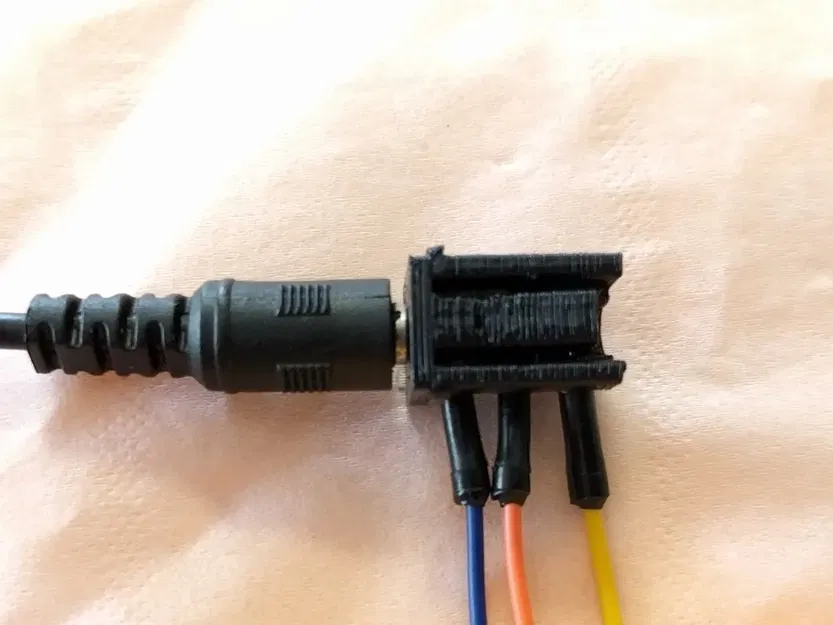

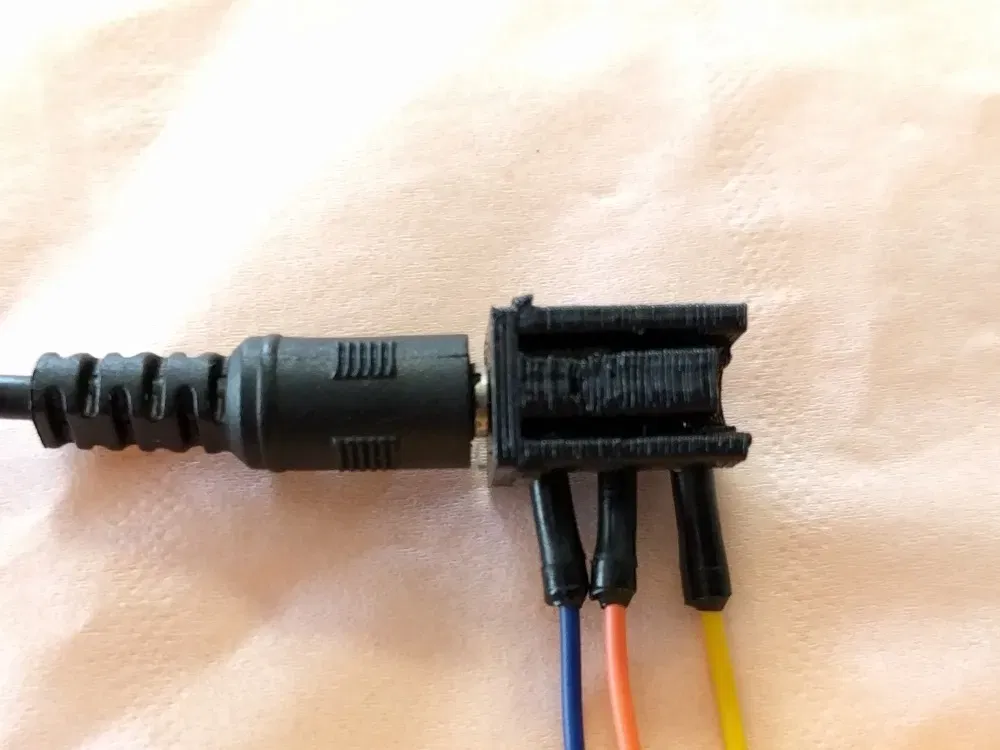

Đẩy các jumper vào các lỗ ở bên hông lõm, có một cái lò xo ở phía bên kia để giữ chúng, một chút keo nóng sẽ giúp nếu các jumper rơi ra.

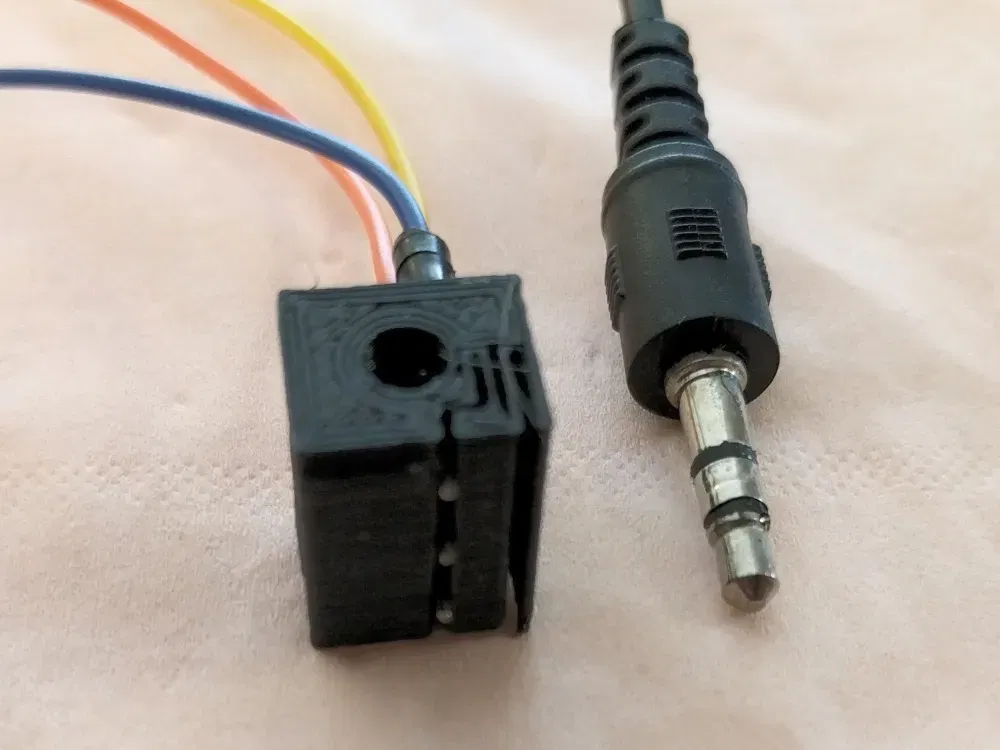

Mặt ngoài (mặt mà đầu nối đi vào) là mặt phẳng với lỗ tròn ở giữa mà nên nằm trên bàn in.

Có hai cái gờ nhỏ cách mép 1.2mm ở hai bên để giúp giữ ổ cắm ở vị trí, chúng chỉ rộng 0.8mm để dễ in.

Kích thước lỗ là 9.6x11.2mm (cộng một chút cho độ dung sai).

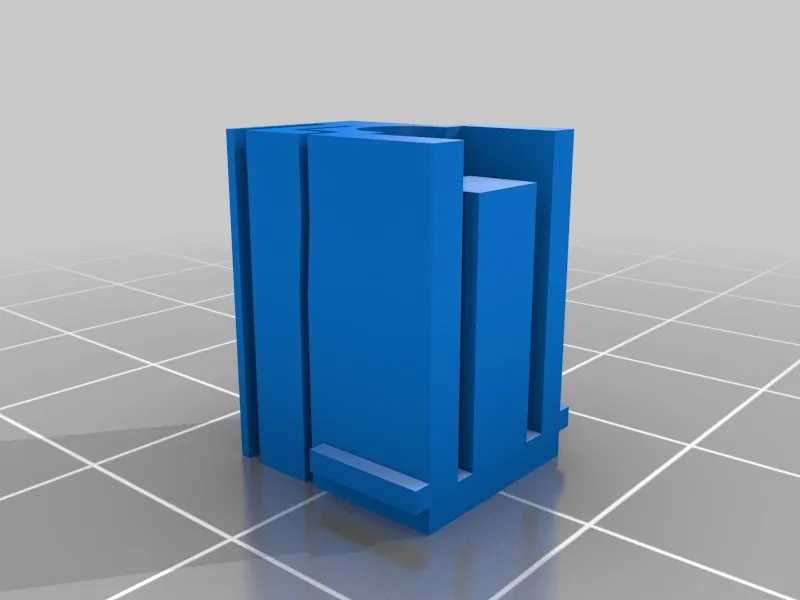

Thiết kế bằng SketchUp, cắt bằng eSlicer và in trên Robo3D R1+ của tôi.
