Ruger 10/22 Brass Shell Catcher 100 – Bộ hứng vỏ đạn 3D in được

****Notice****

Thiết kế này được dự tính để in bằng PA6-CF Nylon và có thể bị hỏng sau thời gian sử dụng dài nếu không dùng vật liệu có khả năng chịu va đập tương đương.

Giới thiệu

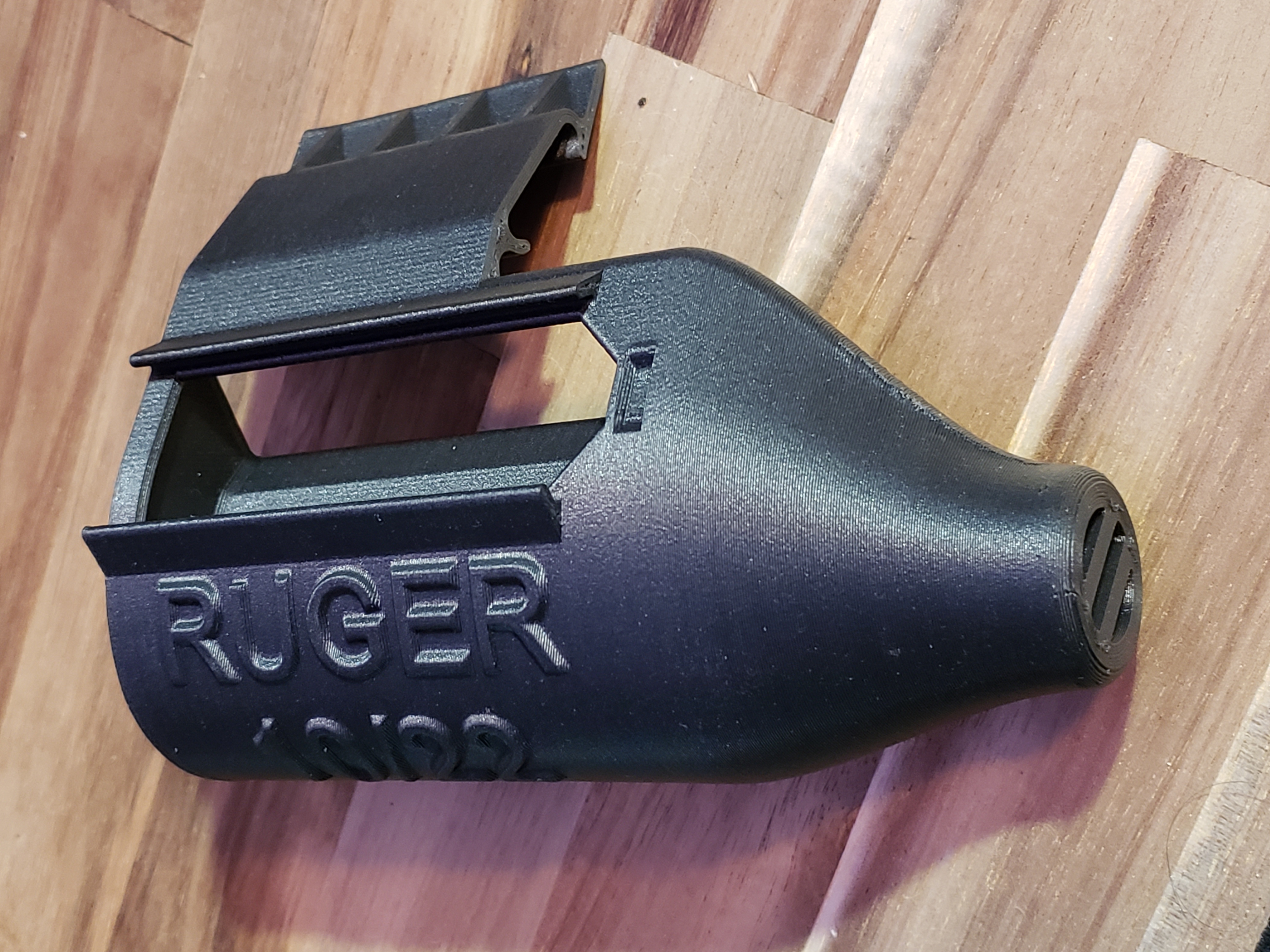

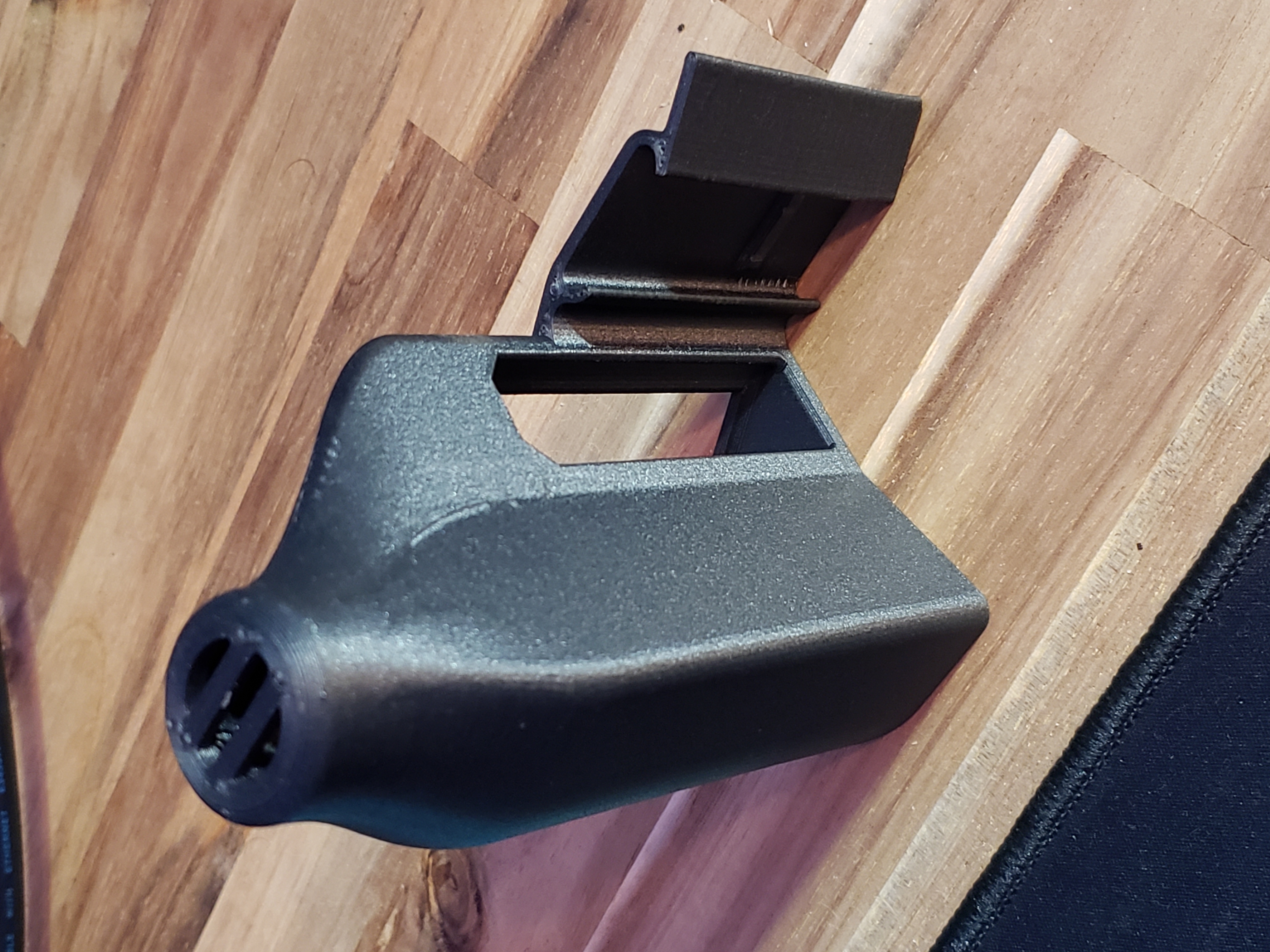

Thiết kế 3D-printable 100% này được làm để gắn trực tiếp lên Ruger 10/22 có Picatinny rails và nên tương thích với đa số scope. Dù có thể gắn lên một số dòng súng khác, kích thước có thể không cho vỏ đạn eject đúng cách hoặc làm súng không cycle chuẩn.

Mình in các bộ hứng vỏ đạn này bằng PA6 CF, loại này rất bền, chịu nhiệt cao và chịu được lực giật lặp đi lặp lại khi bắn. Mình khuyên bạn cũng nên làm bằng PA6 CF hoặc một loại Nylon khác. Những loại nhựa khác như PETG có thể khó lắp lên Picatinny rail khi có scope phía trên, còn TPU hoặc TPE thì có thể quá mềm và dễ tuột khỏi Picatinny rail.

Mình cũng kèm theo CAD files để bạn chỉnh lại thiết kế cho đúng với khẩu của bạn, nếu bạn có nhu cầu sử dụng không “chuẩn bài”.

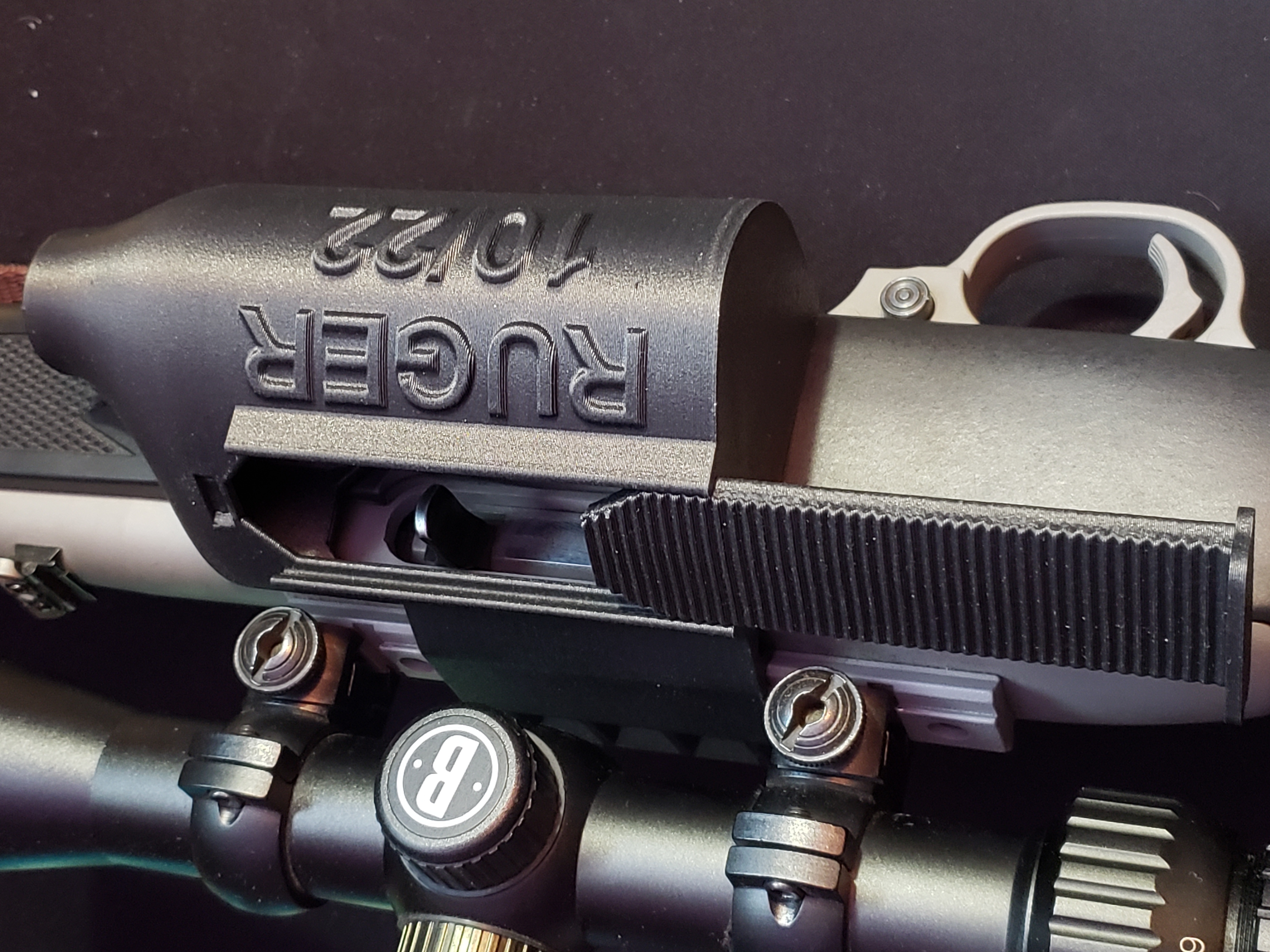

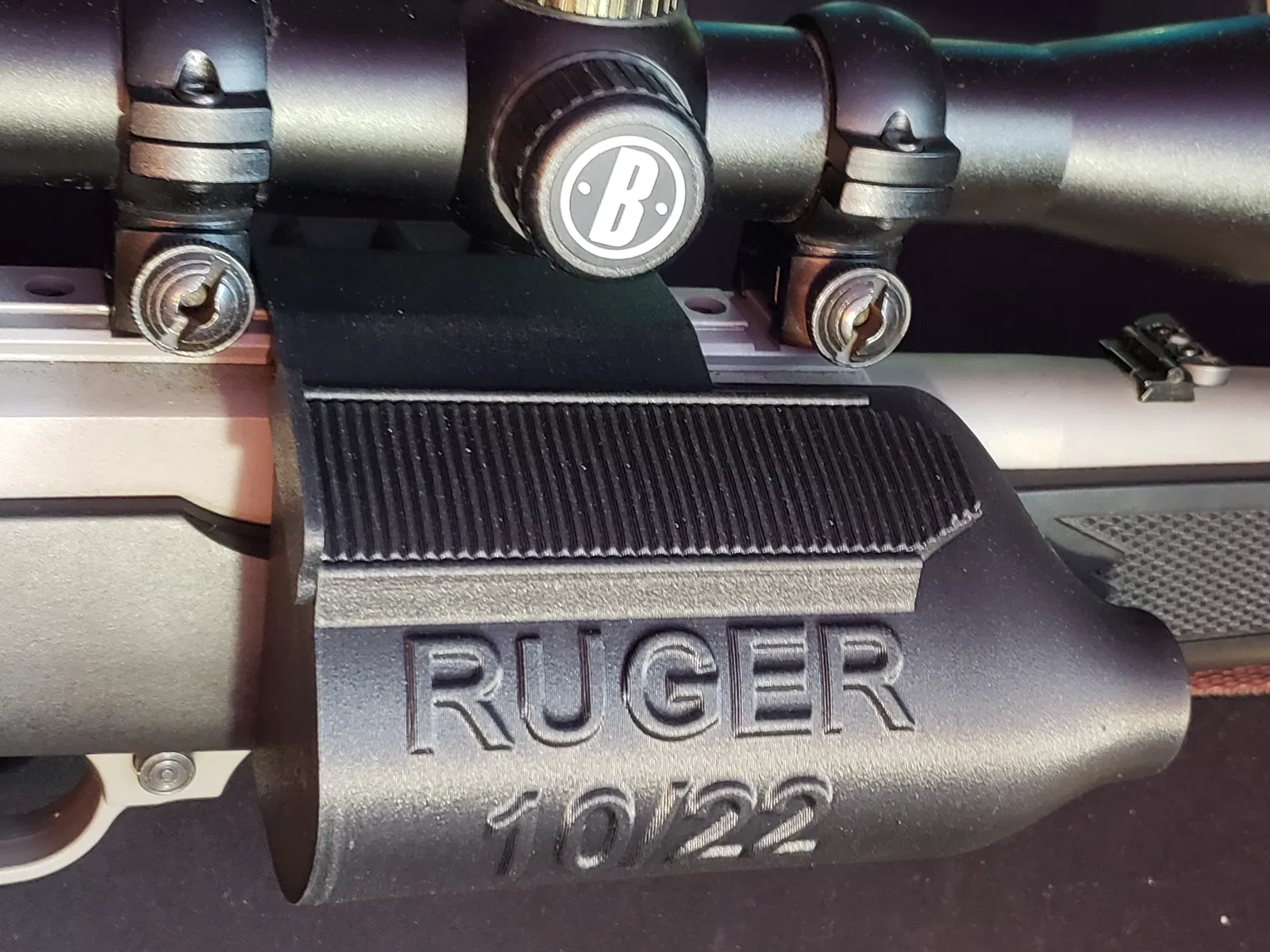

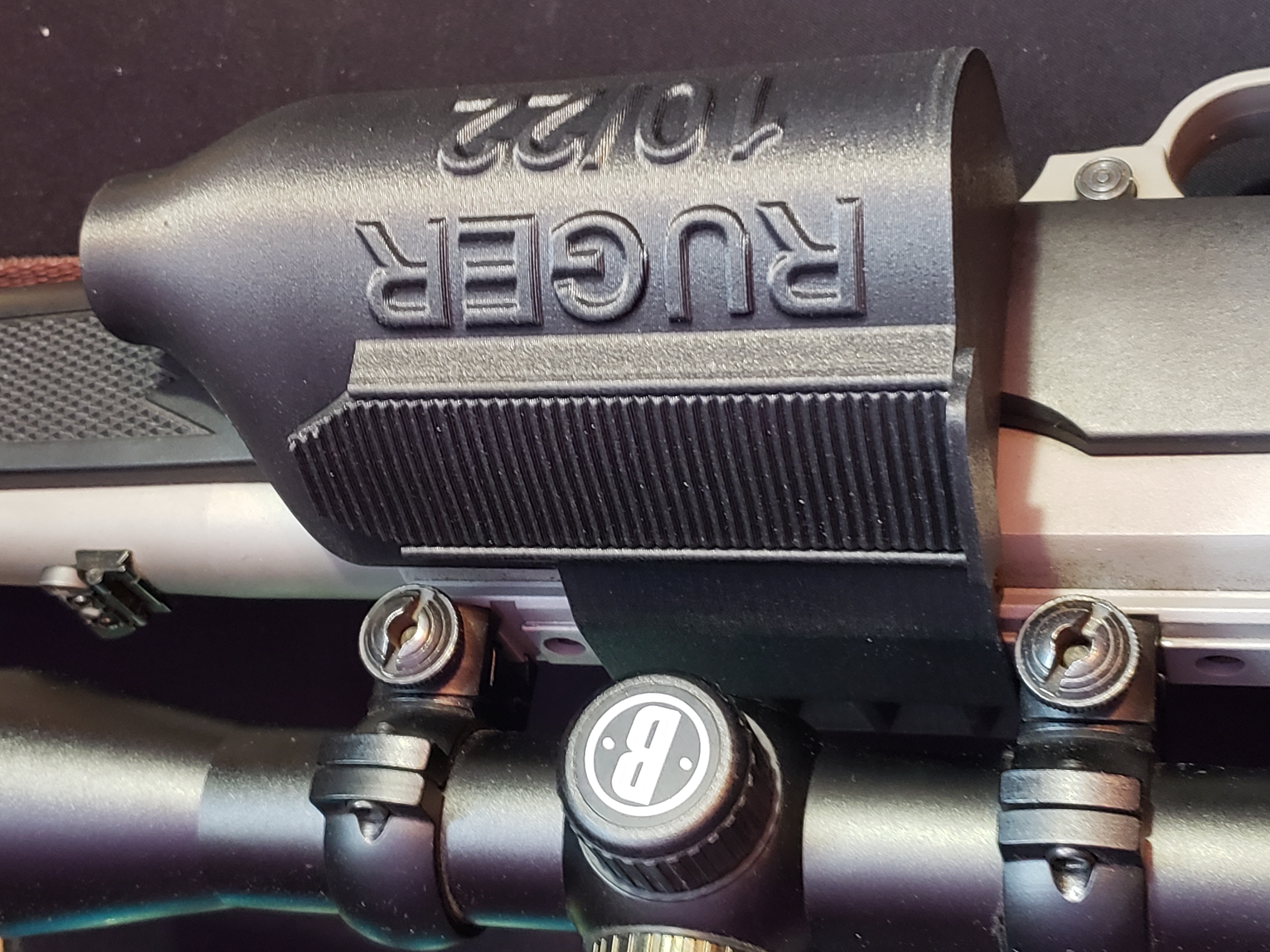

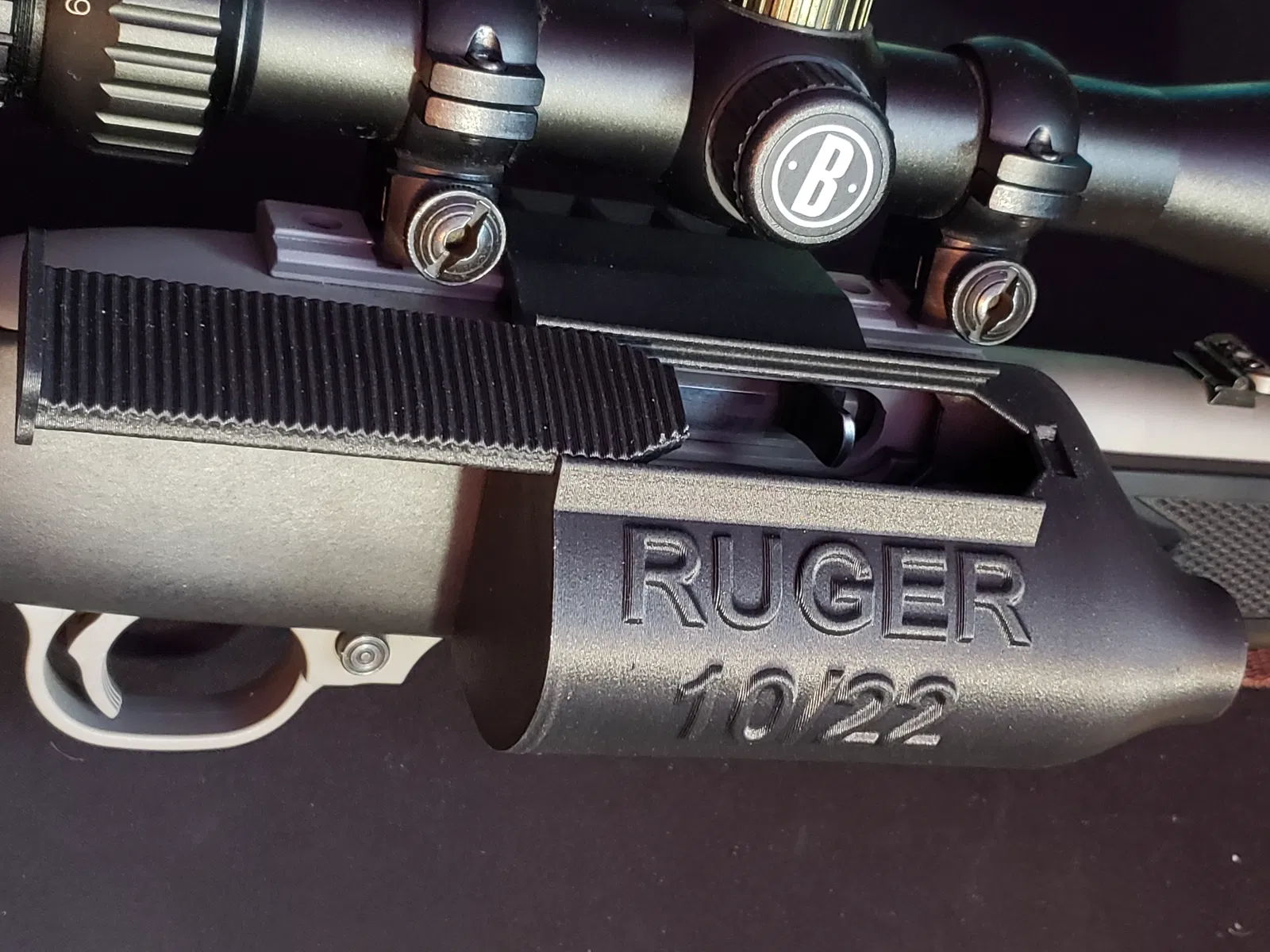

Khi lắp shell catcher lên Picatinny rail, canh đưa catcher vào, nhẹ nhàng nhấn phía bên phải của catcher (phía trên rail) đến vị trí gần giống như trong hình đính kèm, cho tới khi bạn cảm nhận nó “bắt” vào rãnh khóa theo hướng trước/sau. Sau đó nhấn phía bên trái của catcher xuống để gài cố định lên rail.

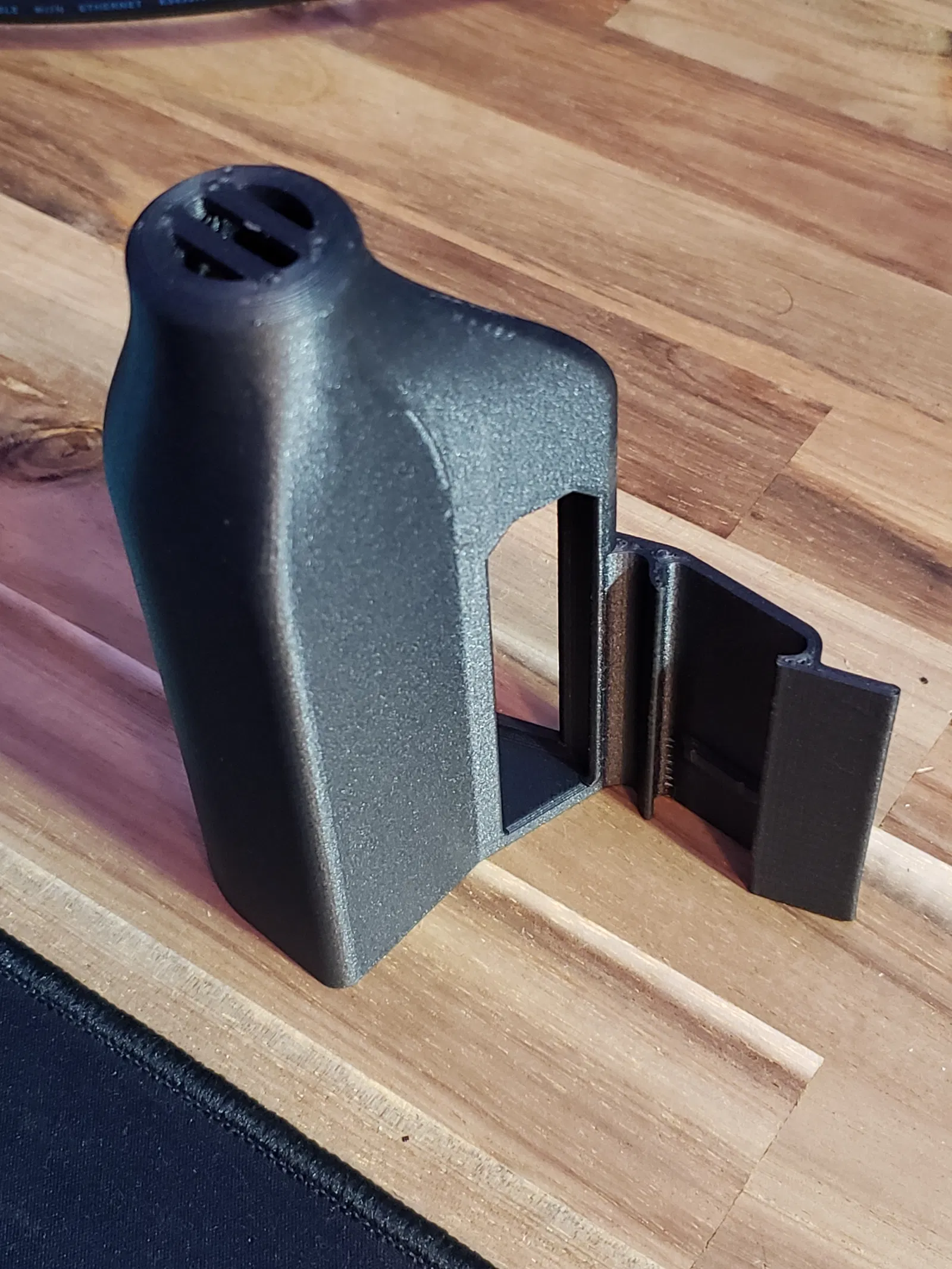

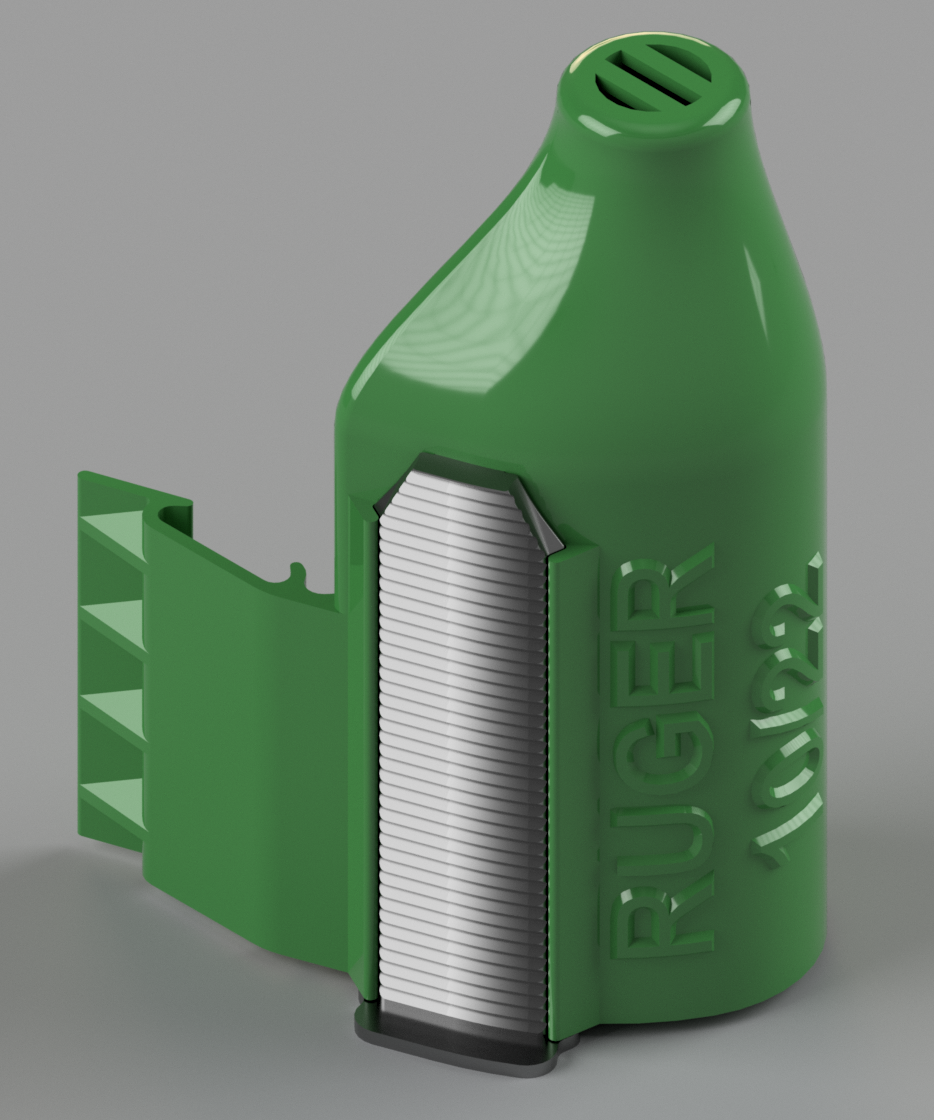

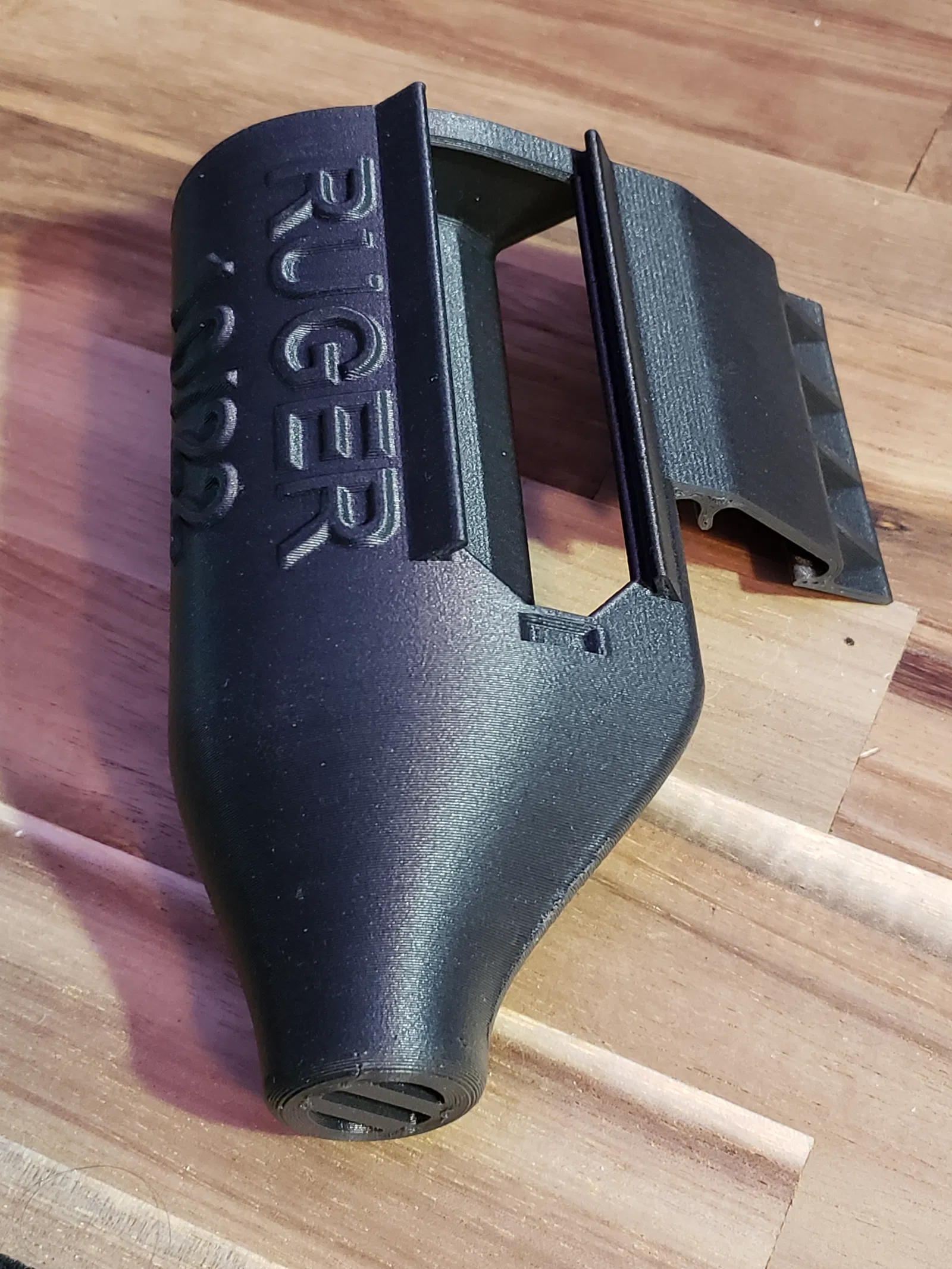

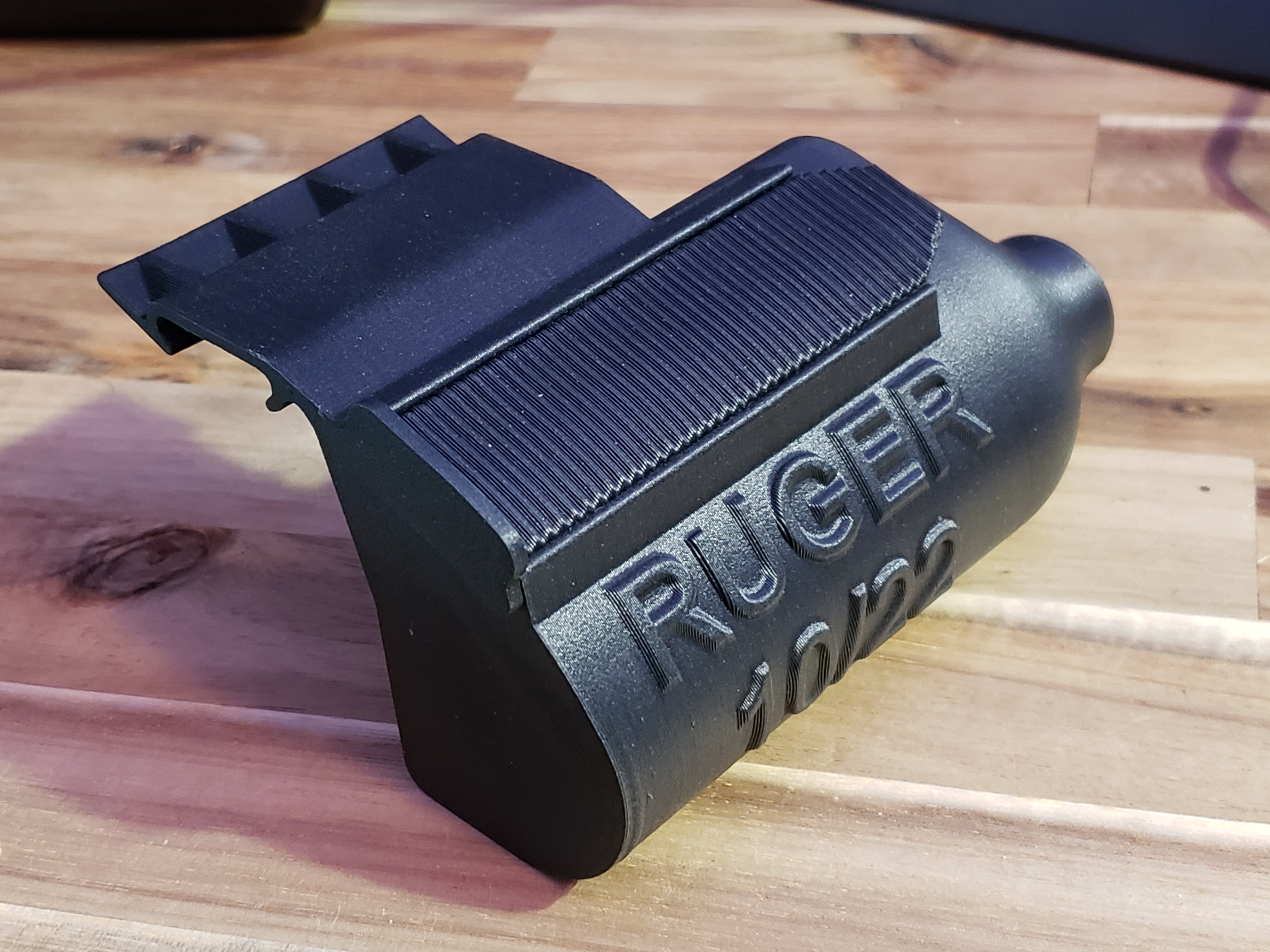

Có một nắp trượt (sliding cover) gắn trên shell catcher, có 3 chức năng:

• Khi gắn nắp, nó sẽ hướng vỏ đạn eject đi xuống đáy của shell catcher

• Khi tháo nắp, bạn có thể kéo/cycle bolt bằng một ngón tay mà không cần tháo shell catcher

• Khi tháo nắp, bạn có thể xoay súng theo chiều kim đồng hồ tới khi lật úp để đổ vỏ đạn ra mà không cần tháo shell catcher.

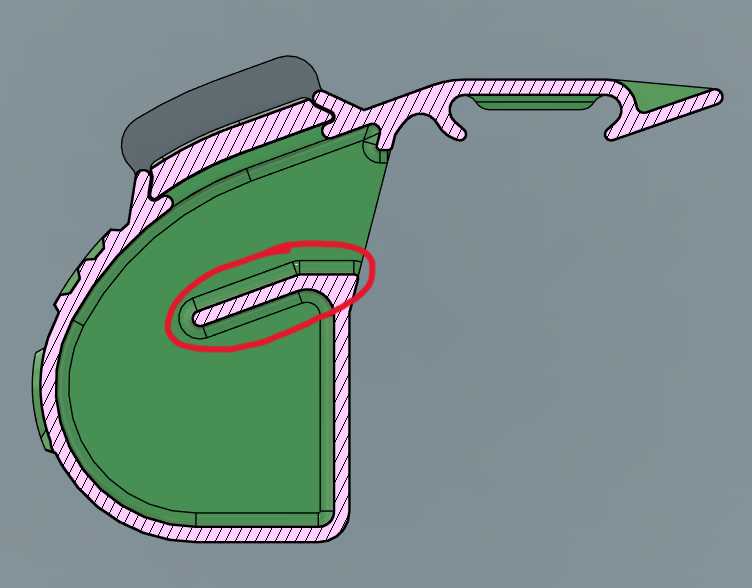

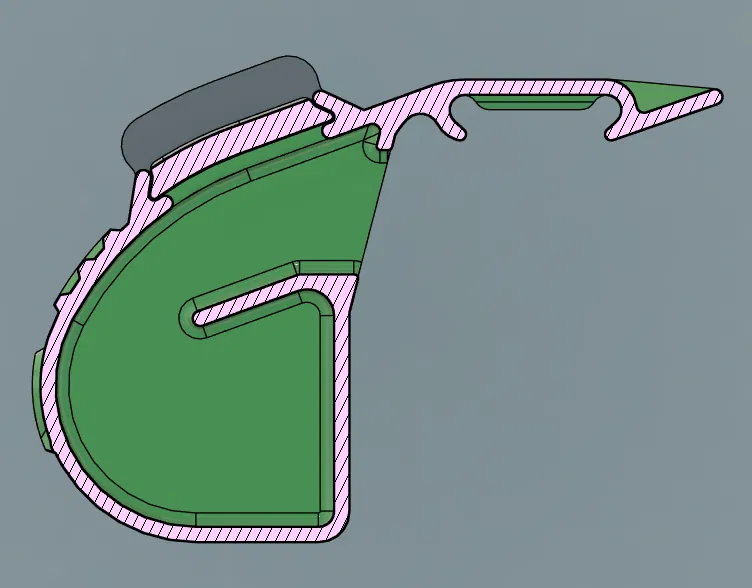

Bên trong shell catcher có một vách (wall) tích hợp để ngăn vỏ đạn nảy hoặc lăn ngược lên bolt của súng. So với nhiều loại brass-catcher khác, cái này giúp giảm kẹt đạn (jamming) đáng kể.

Nếu bạn thấy thiết kế này chạy ổn với bạn, hoặc bạn bán thương mại được và có kết quả tốt, bạn có thể cân nhắc gửi donation cho mình nếu tiện: https://buy.stripe.com/bIY4i488N84rcCY3cc

Notable Printing Considerations

• Chi tiết này chịu lực giật/va đập lặp lại từ súng, nên rất khuyến nghị in bằng Nylon filament, đồng thời dùng nhiều perimeters, 100% infill, và đảm bảo layer adhesion thật tốt.

• Nếu in filament có pha carbon fiber, nhớ giữ layer height không thấp hơn 0.2mm và cố gắng dùng 0.25mm+ khi có thể để tránh nghẹt nozzle.
