Easy print BB Double Ball Bearing – Vòng bi bi đôi dễ in

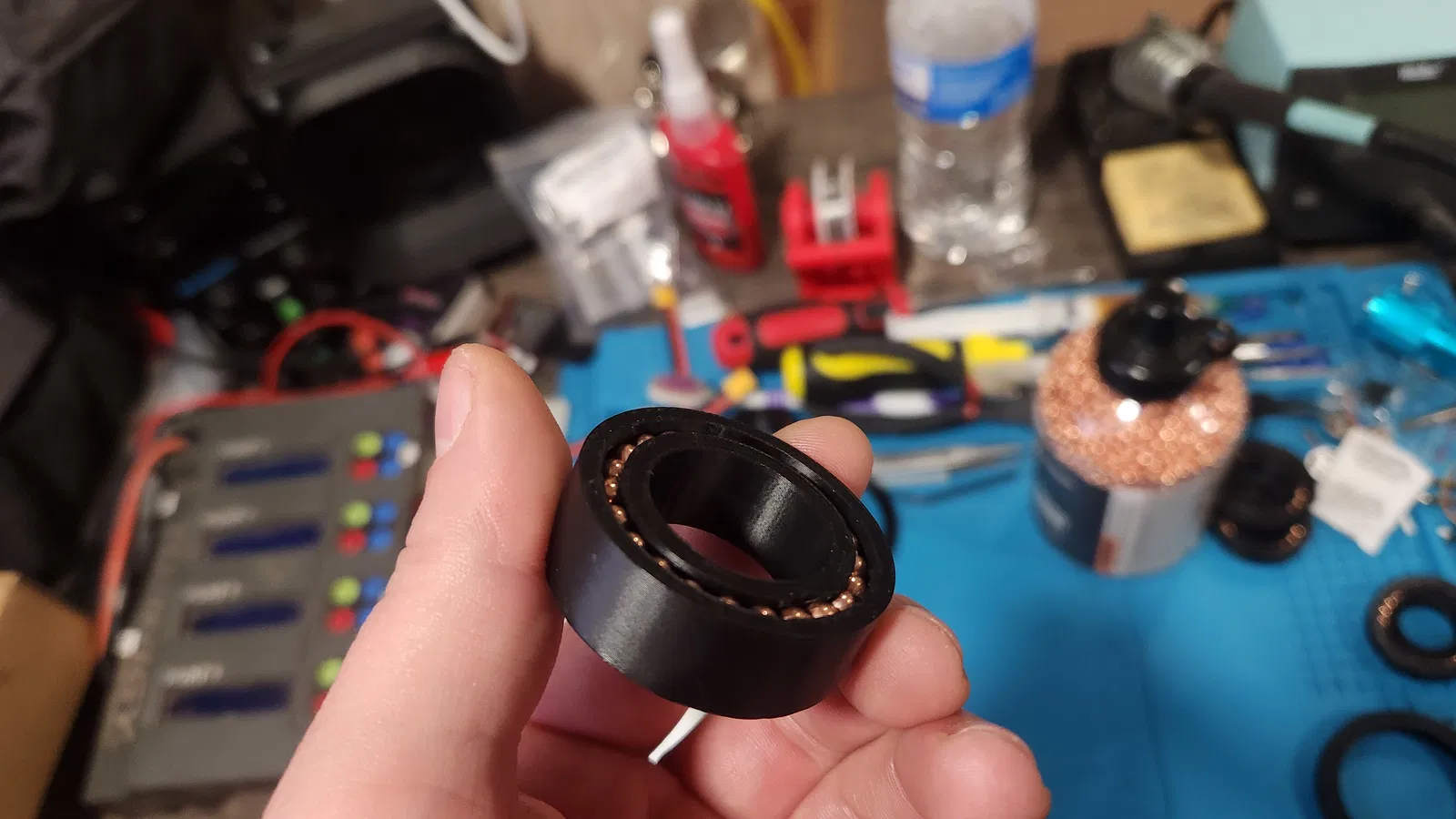

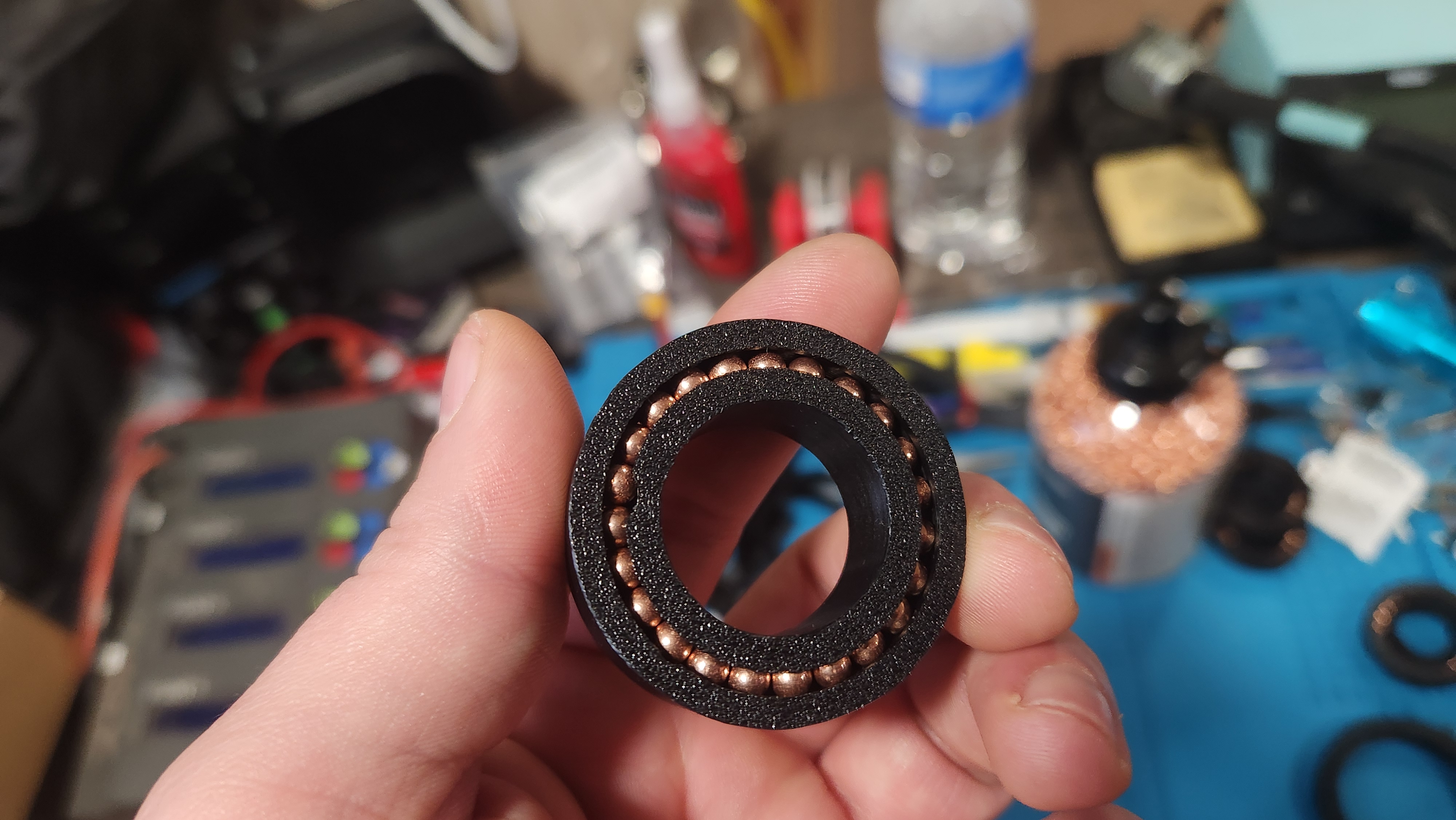

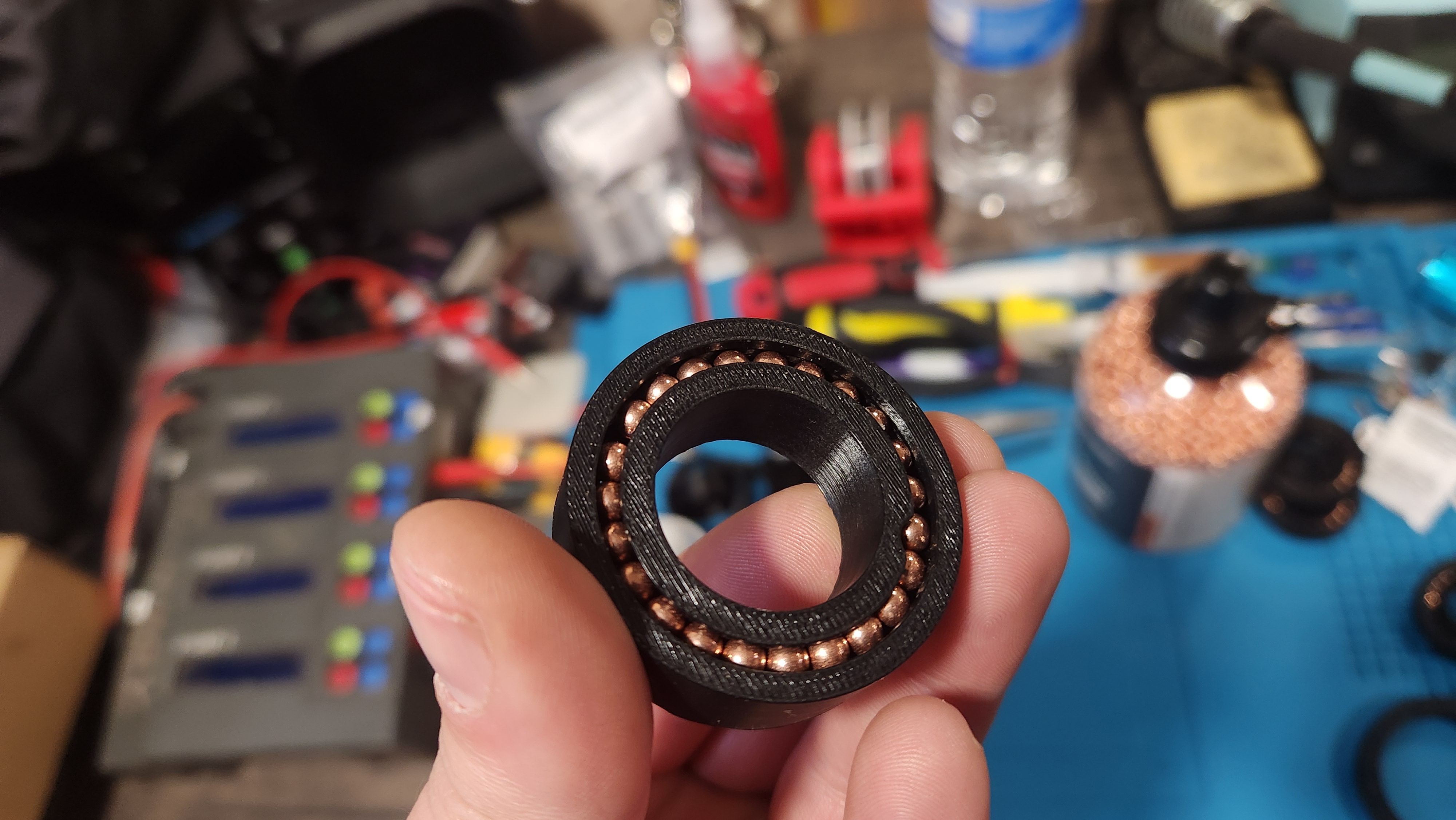

Mẫu double ball bearing easy print mình thiết kế chạy rất ổn. In cực dễ: cứ in phần inner race và outer race nằm phẳng trên bàn in, không cần supports. Nhớ canh chỉnh (dial in) độ chính xác kích thước của máy in cho chuẩn để ra kết quả tốt nhất. In xong hai phần race thì chỉ cần canh cho các vết lõm (indents) trên hai race thẳng hàng rồi bắt đầu bấm (snap) các viên BB vào. Khi BB đã snap vào và lấp đầy khoang, chúng sẽ không tự rớt ra nữa. Vậy là bạn có một cái bearing quay trơn, nhẹ.

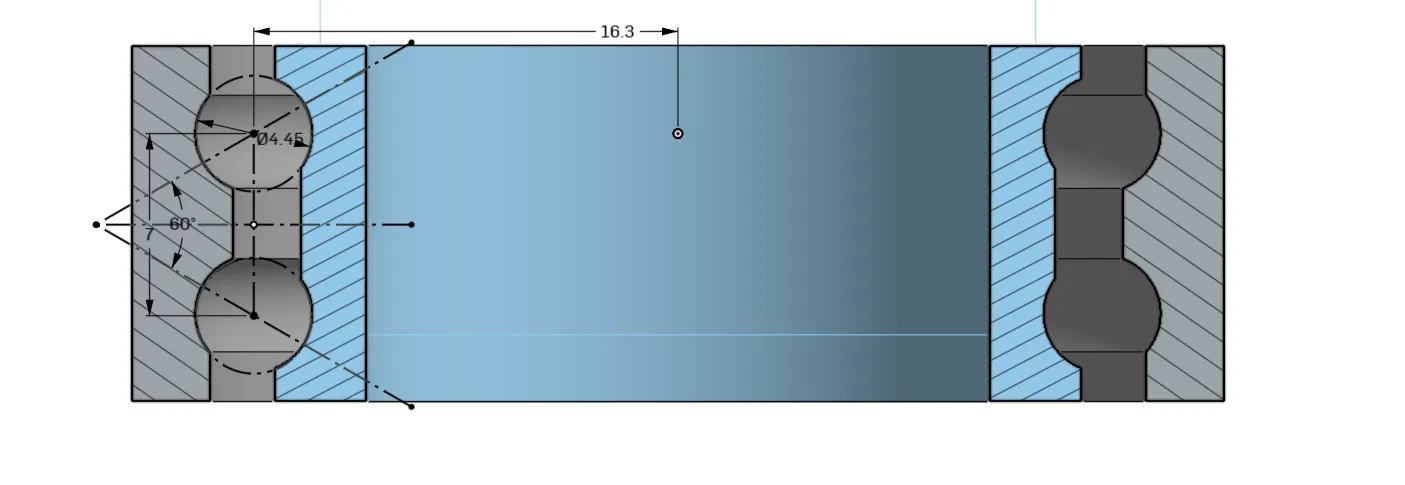

Cái bearing này đặc biệt hợp cho các ứng dụng cần chịu cả radial load lẫn axial load, nhờ góc của hai race đối nhau như bạn thấy trong ảnh CAD đi kèm.

Với những ứng dụng mà lực tác dụng lên bearing thường xuyên/ổn định hơn, mình khuyên nên bôi trơn bằng plumbers grease hoặc white lithium grease.

Mình dự định sẽ làm thêm nhiều size khác. Ngoài ra mình cũng có làm một thrust bearing. Mọi người comment giúp các size bearing muốn mình bổ sung nha.

Kích thước Double Ball Bearing: ID-24mm OD-42mm H-13.6mm

.2mm layer height

.4mm nozzle

no supports
