Thrust Bearing BB Easy Print (Dễ In)

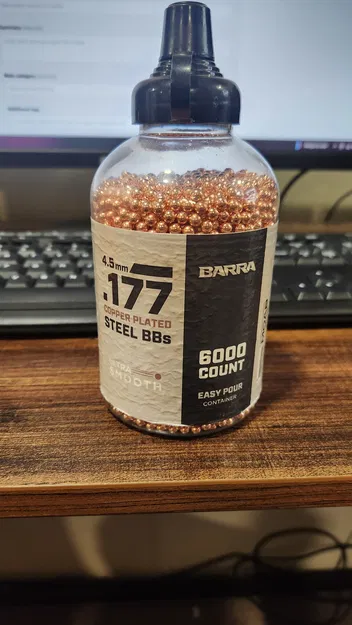

Mẫu thrust bearing dùng BB, tối ưu để in dễ: in 2 race phẳng trên bàn và ball cage không cần supports. Khi in xong chỉ việc bấm BB vào cage rồi ráp lại, quay rất trơn. Hợp cho ứng dụng tải axial như làm lazy susan.
Mô tả

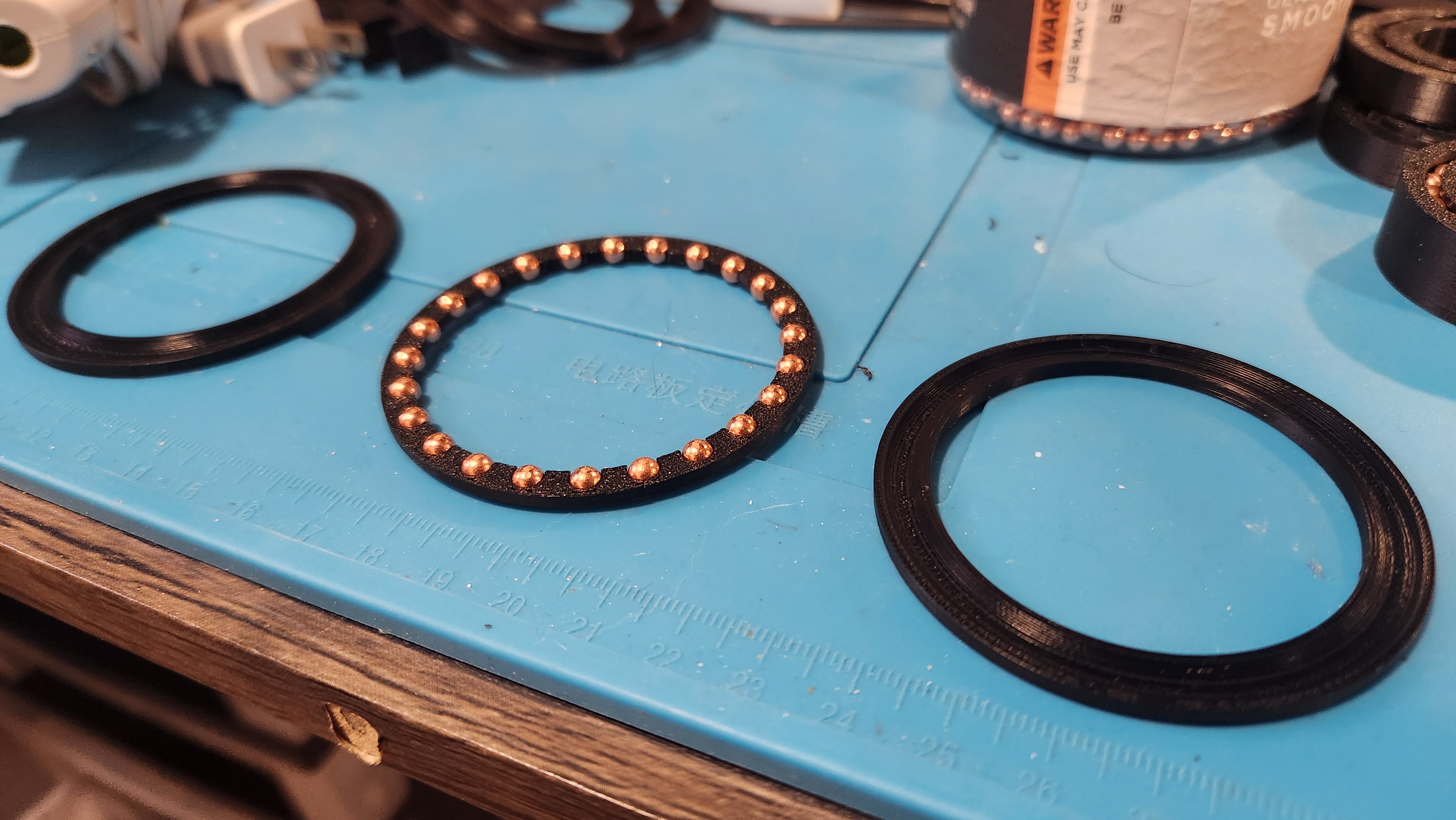

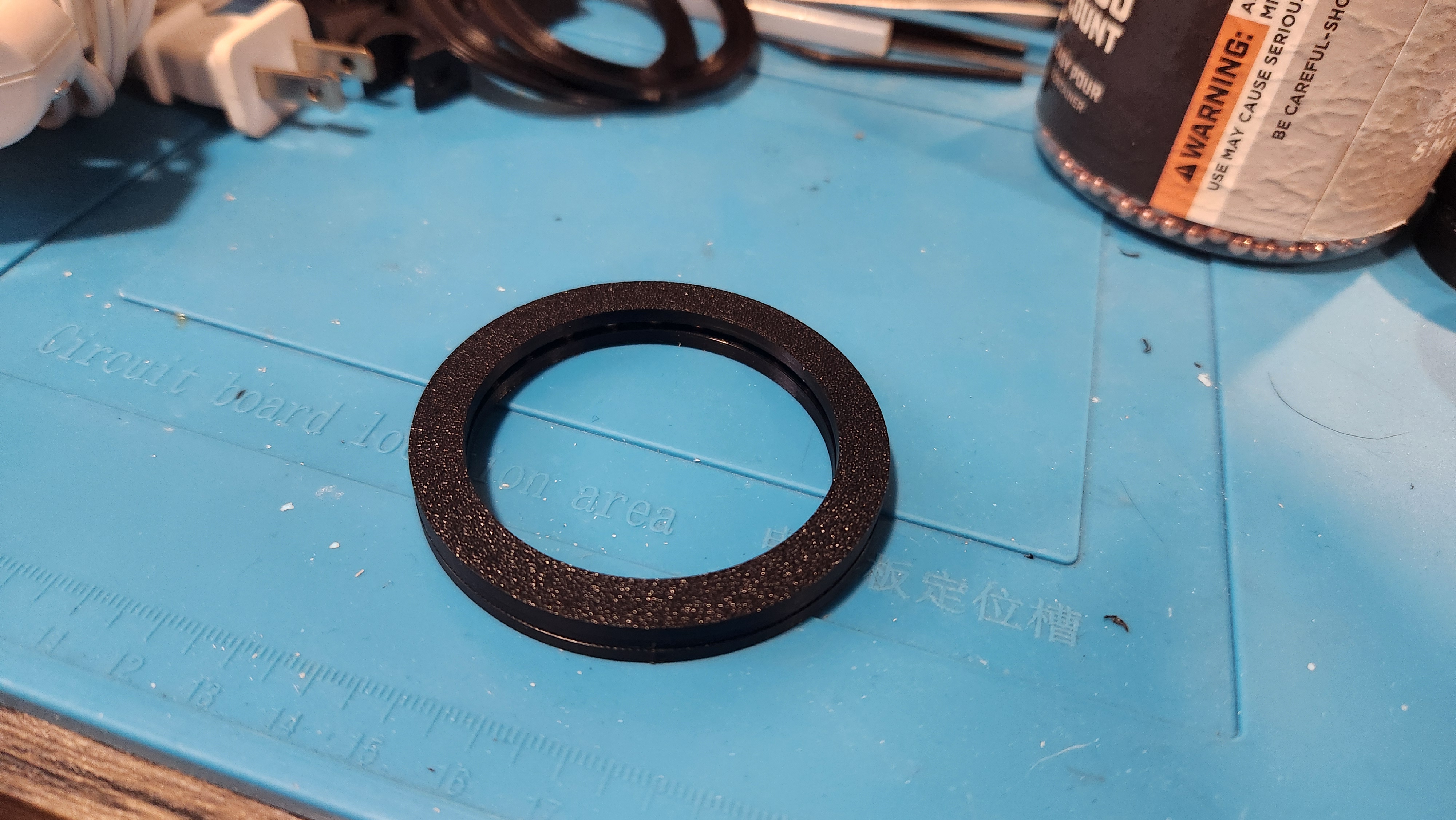

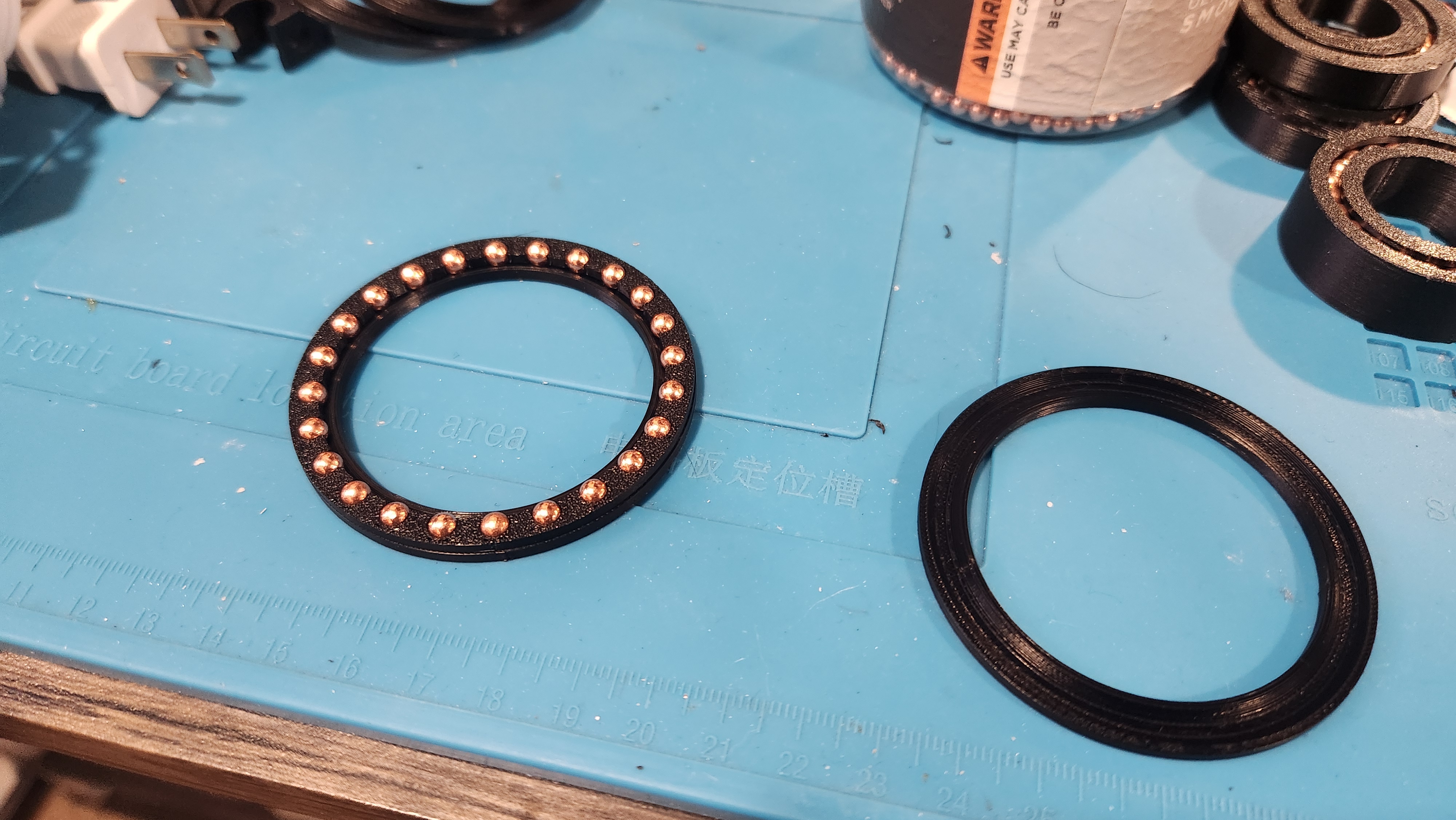

Mẫu bearing easy print này mình thiết kế chạy rất ổn. In cực đơn giản: in phần upper race và lower race nằm phẳng trên bàn in, rồi in thêm ball cage mà không cần supports. Nhớ căn chỉnh máy in cho chuẩn kích thước (dimensionally) để đạt kết quả tốt nhất. Khi in xong cage và các race thì chỉ cần bấm (snap) các viên BB vào trong cage. Khi BB đã vào hết và lấp đầy cage, bạn xếp/tháo lắp các phần lại thành thrust bearing. Vậy là có một cái bearing quay trơn, rất “free spinning”. Với các ứng dụng mà bearing sẽ chịu lực đều và liên tục hơn, mình khuyên nên bôi trơn bằng plumbers grease hoặc white lithium grease.
Mình dự tính sẽ làm thêm nhiều kích thước khác. Ngoài ra mình cũng đã làm loại double ball bearings cho các ứng dụng cần chịu cả tải radial và axial. Mọi người comment giúp kích thước bearing muốn mình bổ sung nha.
Kích thước Thrust Bearing: ID-50mm OD-64mm H-7mm
.2mm layer height
.4mm nozzle
no supports
