Đầu phun rửa đèn pha (Headlight spray washer) thay thế

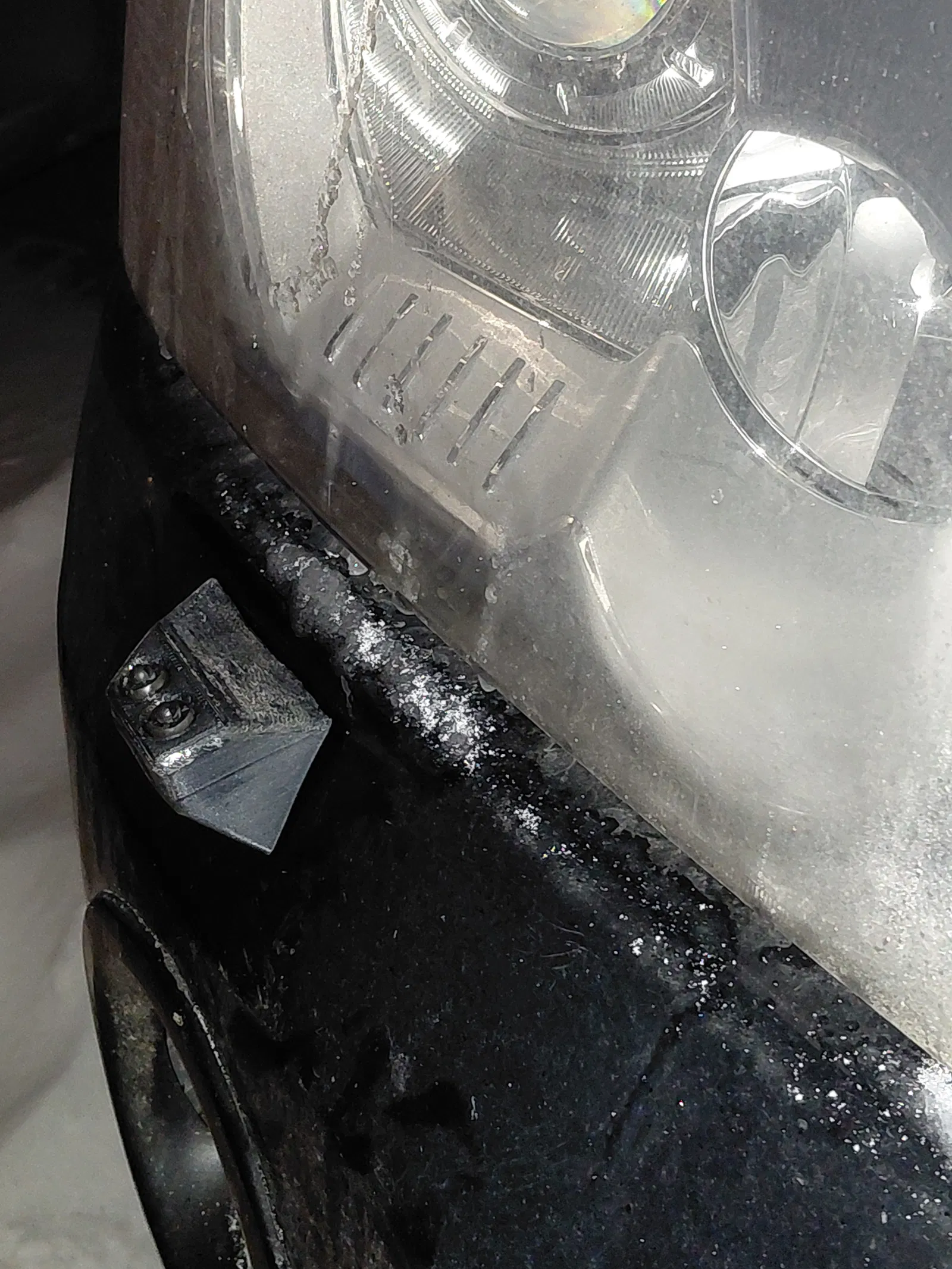

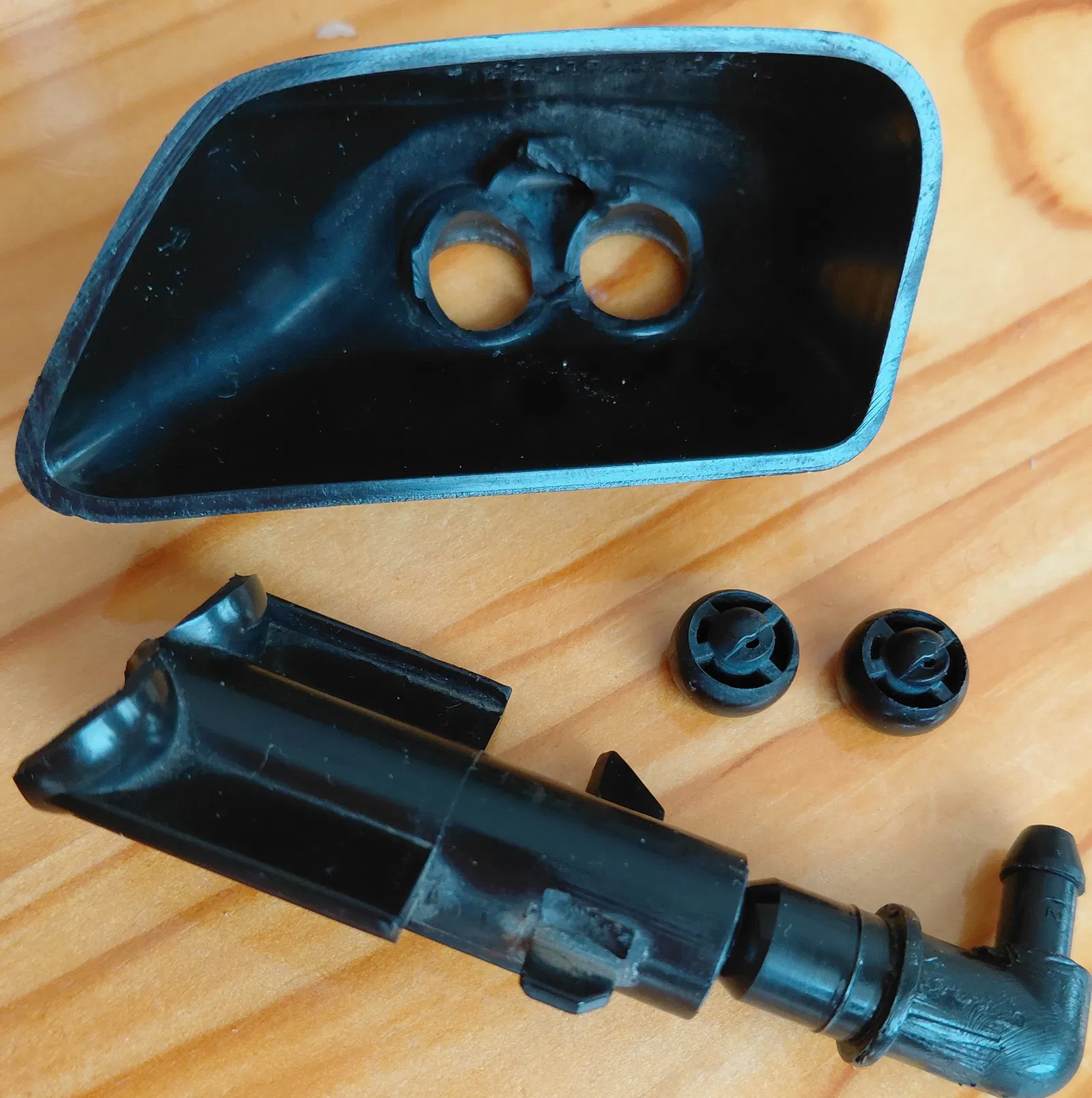

Đầu phun xịt rửa đèn pha thay cho cái zin bị gãy trên Land Rover 2 sau một vụ va chạm giao thông. Tận dụng lại các đầu phun nhỏ dạng “hạt ngọc” đường kính 11.6 mm. Gắn chúng vào chi tiết này bằng cách đặt “hạt” lên cạnh rồi xoay vào phần rỗng. Nó sẽ bấm khớp vào đúng vị trí.

Mình in bằng PETG trên Prusa Mini. Layer 0.1mm và nozzle 0.4mm. Có thể không cần support, nhưng nếu dùng support thì bề mặt sẽ đẹp hơn.

Hướng đặt khi in mình dùng là để các phần rỗng hướng về phía đường đùn (print bead).

Cần bản bên trái? Chỉ việc mirror trước khi slicing.

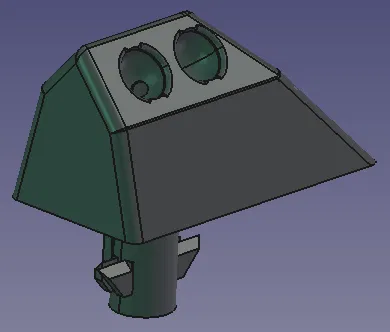

Mình gặp vài khó khăn khi thiết kế chi tiết này, trong đó có chuyện kích thước và góc. Phần vỏ cần bo góc (fillet) lớn hơn một chút — để sau mình sẽ làm để nhìn đẹp hơn. Hiện tại thì cũng đủ dùng để lắp vào sử dụng rồi.

Lưu ý: Các hốc gắn nozzle hơi khít. Dùng nước sôi để làm mềm rồi lắp. Mình có thể sẽ chỉnh lại sau. Tạm thời thì thông tin này xin ghi chú vậy.
