Kệ trưng bày bộ bài (Card Deck Display)

Mình có mấy bộ bài tây nhìn cũng xịn, mà lại muốn được ngắm chúng nữa! Cứ biết là 90% thời gian tụi nó nằm trong hộp trên kệ thấy phí quá, nên mình thiết kế cái này!

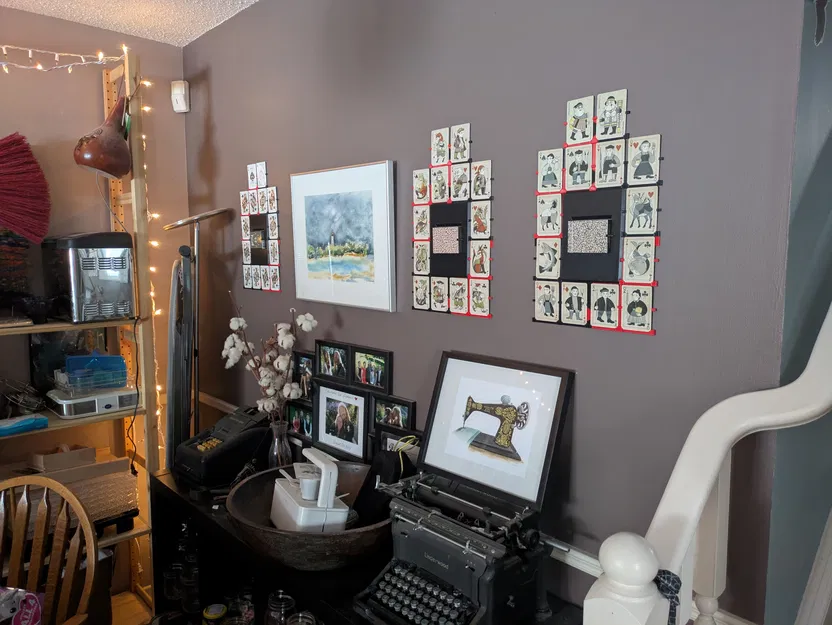

Mình thiết kế để gắn lên tường bằng một French Cleat nhỏ, nên bạn có thể nhấc cái holder ra rồi gắn lại dễ dàng mà không cần tháo phần gắn trên tường. Cái cleat này được thiết kế để dán lên tường bằng miếng keo của 3M Command Hook (“small refill strips”). Không phải dùng cái móc, mà là một chi tiết custom để dùng với đúng miếng keo đi kèm móc. Bản bắt vít làm cũng khá dễ, mình chỉ không làm vì mình hài lòng với “quái vật keo dán” của mình.

Đây là dự án lớn đầu tiên mình làm bằng FreeCAD, nên chắc trong source files có vài “con quỷ” gì đó, nhưng bạn thích thì cứ lấy dùng nha! Mình thấy trên máy mình, phần dovetail khớp tốt nhất khi mình không chừa tolerance gì hết, mà để các đỉnh (vertices) của hai phần ăn khớp 100% với nhau, nhờ vậy độ ma sát vừa khít nhưng vẫn ráp được. Mình cũng thiết kế với giả định là bạn in được góc 45° không cần support, nên thiết kế này không có support ở đâu hết, nhưng sẽ có khá nhiều góc 45°.

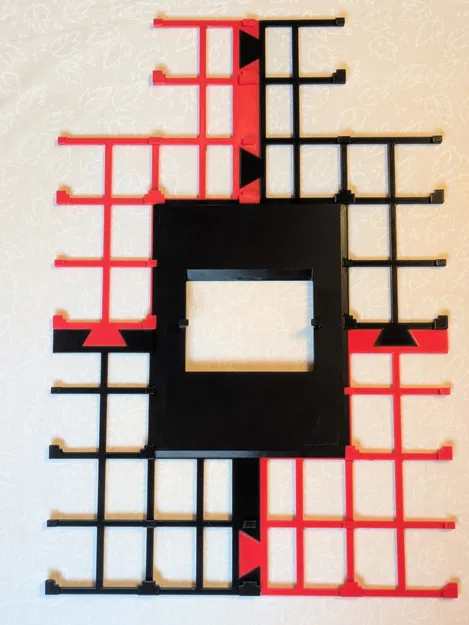

Mình in phối đỏ và đen, rồi gắn các chất (suits) màu đen lên miếng đỏ và ngược lại, nhưng bạn muốn in kiểu nào cũng được. Mình chia nhỏ ra vì giới hạn kích thước bed máy in, với lại tình cờ lúc đó có sẵn PLA đỏ và đen để gần máy 😛

Bộ print files mình kèm theo gồm: top-left, top-right, bottom-left, bottom-right, rồi phần middle, các arms để giữ bộ bài vào middle, và cleat. Vậy là để làm 1 cái holder thì bạn in mỗi loại 1 cái, có thể in khác màu nếu muốn. Mình cũng kèm luôn file PrusaSlicer nơi mình sắp từng part lên bed. Không biết có hữu ích với người khác không, nhưng vì mình có thể kèm nên mình kèm luôn. Trên máy mình (Pruse CoreOne+) thì mỗi miếng “quarter” mất khoảng 45 phút, còn middle v3.1 kèm arms và cleat tầm 2.5 giờ, nên nguyên một bộ holder khoảng 5.5 giờ. Mỗi quarter tốn khoảng 20g filament, còn middle+cleat+arms tốn khoảng 75g, tổng cộng dưới 155g.

Cái cleat nên in theo kiểu đặt cạnh dài xuống (long-side-down) để phần hõm cho miếng keo hướng lên trên, vậy sẽ không cần support. Phần middle cũng nên in úp mặt (face-down) để các dovetail phía sau và rãnh cho arms quay lên trên, cũng không cần support. Mấy phần còn lại thì in theo cách “hiển nhiên” thôi. Để nhét vừa các miếng top trên máy mình, mình phải xoay part theo một góc hơi lạ để nhét chéo cho vừa.

Cảm ơn bạn đã ghé xem!

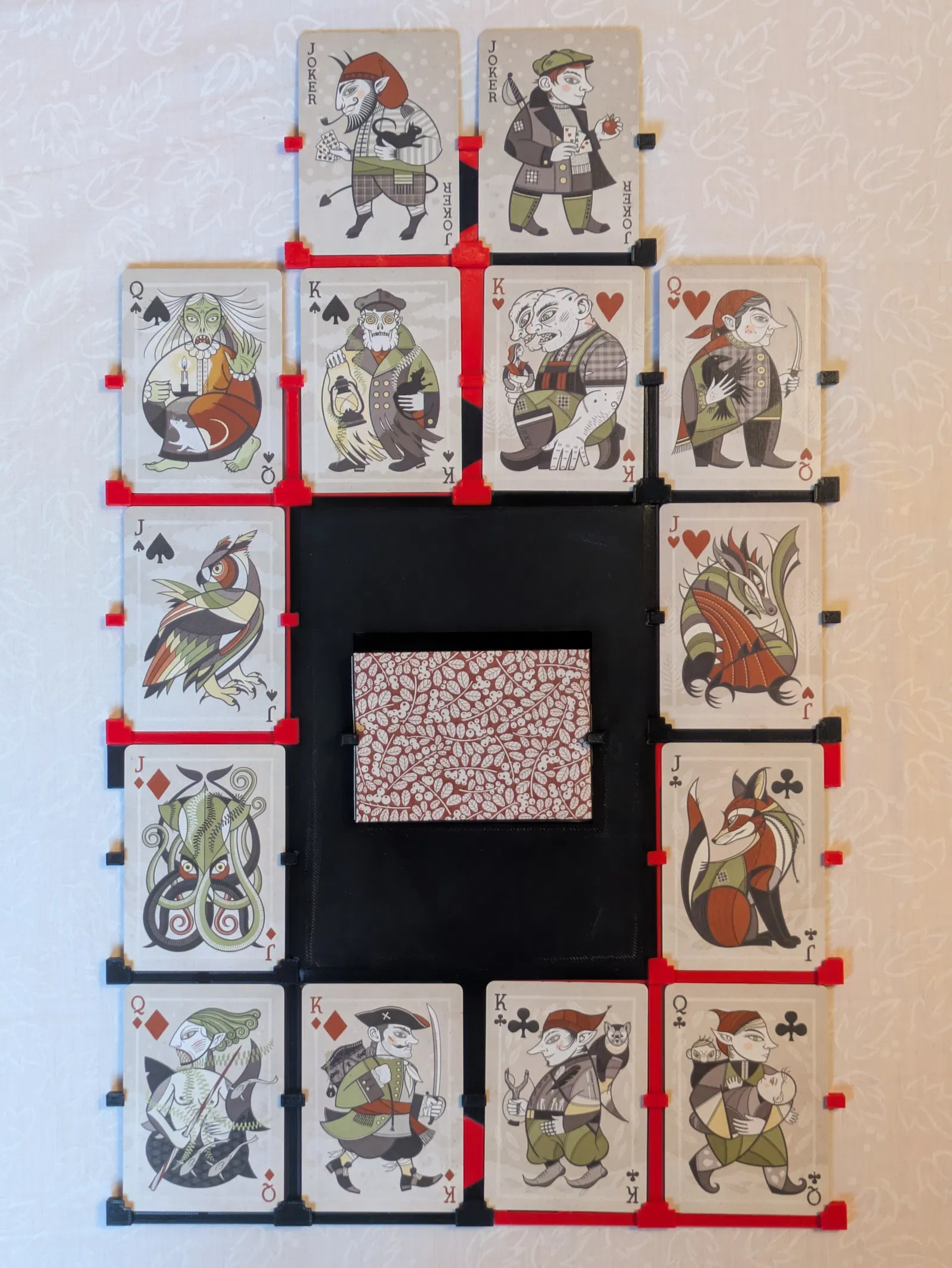

Bộ bài trong hình là “A Newfoundland Deck of Cards: Folklore Edition” (https://www.grahamblairwoodcuts.com/illustrations/p/playing-cards-folklore) của Graham Blair. Mình không sở hữu bản quyền và nó không nằm trong license CC-BY-SA.

Version Log:

• Cleat

  • v1: Bản phát hành đầu tiên, hoàn hảo 😉

• Middle

  • v3.1: Bản phát hành đầu tiên. Thiết kế để in úp mặt. Có một vết nhỏ ở đoạn deck-ramp vì phần khoét cho “đuôi” miếng keo đâm vào từ phía sau, nhưng mình thấy không sao nên chưa sửa. In mất khoảng 2.5 giờ nên mình cũng không muốn làm lại từ đầu!

• BoxHolderTower

  • v2: Bản phát hành đầu tiên. Trượt vào middle với độ khít rất chặt trên máy mình. So với v1 thì mình thêm một độ taper 0.1mm vào phần channel (nhưng không thêm vào phần tower) vì trước đó nó chặt quá.

• TopLeft

  • v1: Món đầu tiên mình thiết kế, vừa làm ra là ngon liền!

• TopRight

  • v2: Bản phát hành đầu tiên. v1 có chừa tolerance 0.1mm ở dovetail, nhưng lỏng quá nên mình thay bằng bản zero-tolerance

• BottomLeft

  • v2: Bản phát hành đầu tiên. Lúc đầu mình còn để thêm một cặp lá bài ở phía dưới, đối xứng với hai lá phía trên, nhưng không thể nào vừa bed được nên mình cắt bỏ

• BottomRight

  • v3: Bản phát hành đầu tiên. v2 cũng giống như trên, nhưng mình bị sót một cái holder lẽ ra phải giữ lá bài ở cả bên trái và bên phải, mà lại chỉ giữ bên phải. Nên v3 sửa cái bug nhỏ mà quan trọng đó
