V0.2 Wide Boy Skirts – Bộ Skirts & Extended Feet Dáng OEM Bản Rộng

NĂM MỚI - CHƠI LỚN LUÔN!!!

GIỚI THIỆU "WIDE BOY"

Đây là một bộ skirts mà mình đã làm một thời gian rồi (cũng có lúc bị lạc qua mấy thứ khác) nhưng giờ nó đã xong và bạn cũng có thể dùng được!

Khi máy in của tụi mình ngày càng in nhanh hơn, thì cần footprint rộng hơn để giữ cho “em bé” ổn định, không bị đi bộ trên bàn.
Vậy nên mình muốn tạo một wide stance (thêm chút phong cách riêng) để làm đúng chuyện đó.
Mình rất thích kiểu dáng OEM của skirts và feet, nên mình muốn làm cái gì đó bổ sung thêm, chứ không làm mất đi cái chất vốn có.

TO NOTE

CÁC SKIRTS NÀY ĐƯỢC LÀM ĐỂ CHẠY VỚI COLONY CLACKER DOOR VÌ DẠO NÀY CÁI NÀY ĐANG THÀNH TIÊU CHUẨN.

BỘ NÀY CHỈ BAO GỒM FEET VÀ SIDE SKIRTS - NÓ SẼ HOẠT ĐỘNG VỚI BẤT KỲ FRONT SKIRTS KIỂU COLONY CLACKER / FRIDGE DOOR NÀO CỦA MÌNH (nên không cần in lại toàn bộ!)

Giờ intro xong rồi - mình vô phần chính nha...

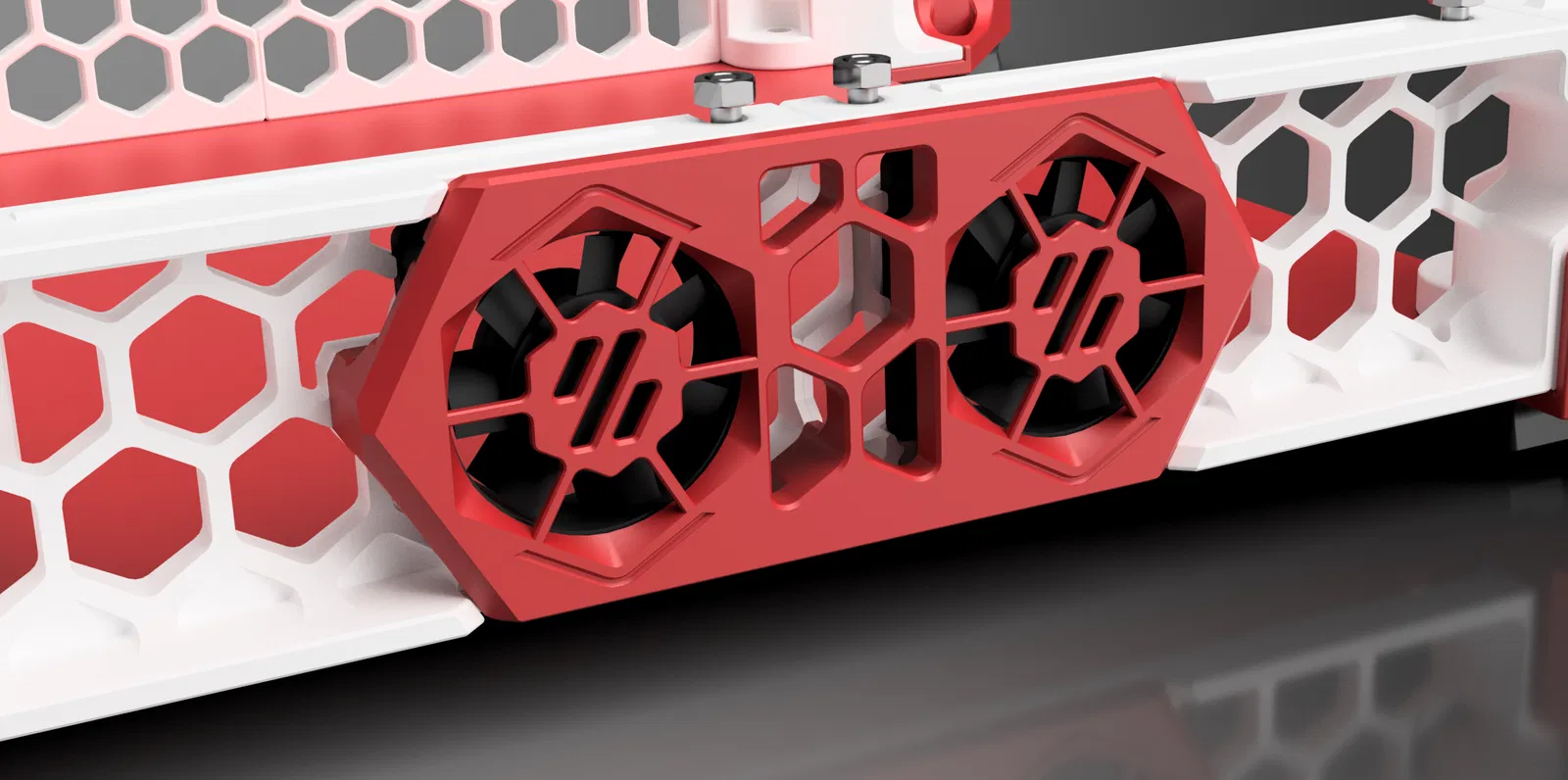

Với Fan Skirts thì nên để nó nằm phẳng trên một mặt phẳng.

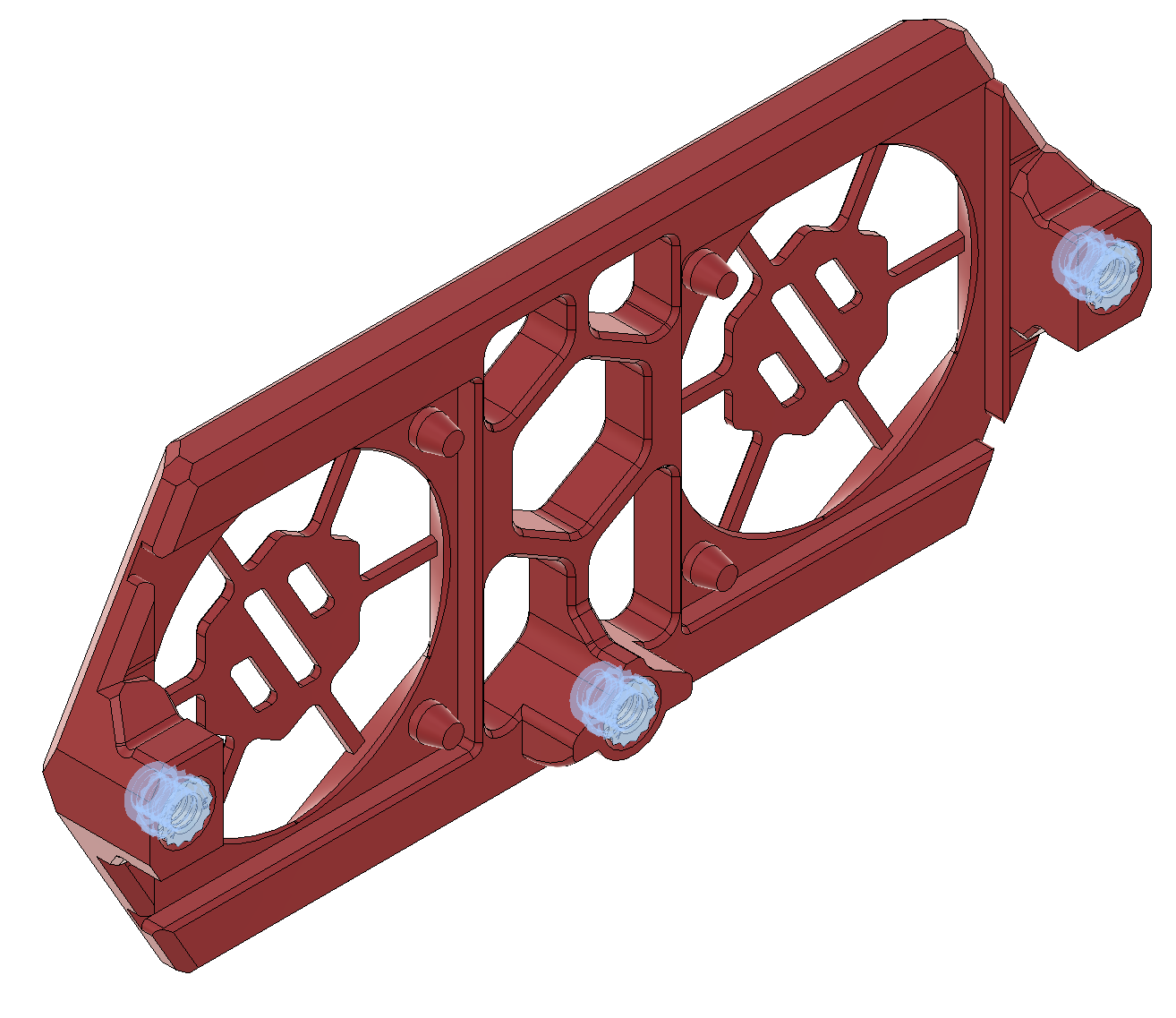

Cần đặt 3 x heat inserts ở vị trí này.

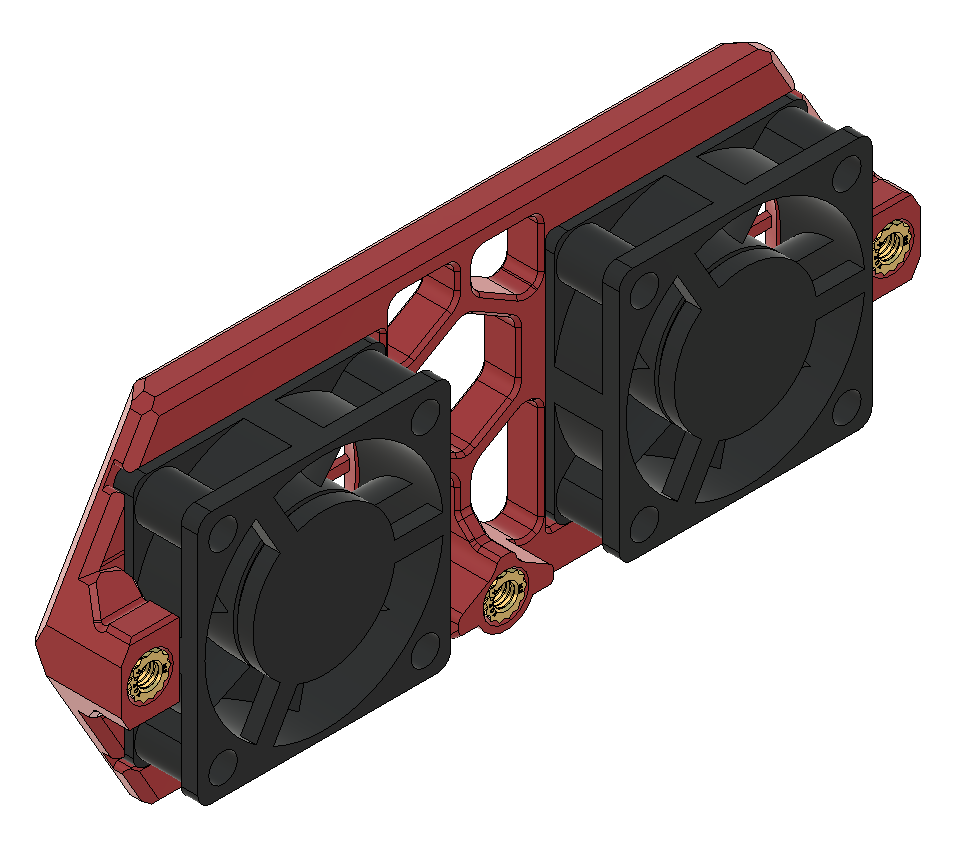

Gắn 2 x quạt 3010 axial tùy bạn chọn (nhớ để dây hướng vào nhau để đi dây ra giữa)

Gắn các phần Fan Skirts A và B

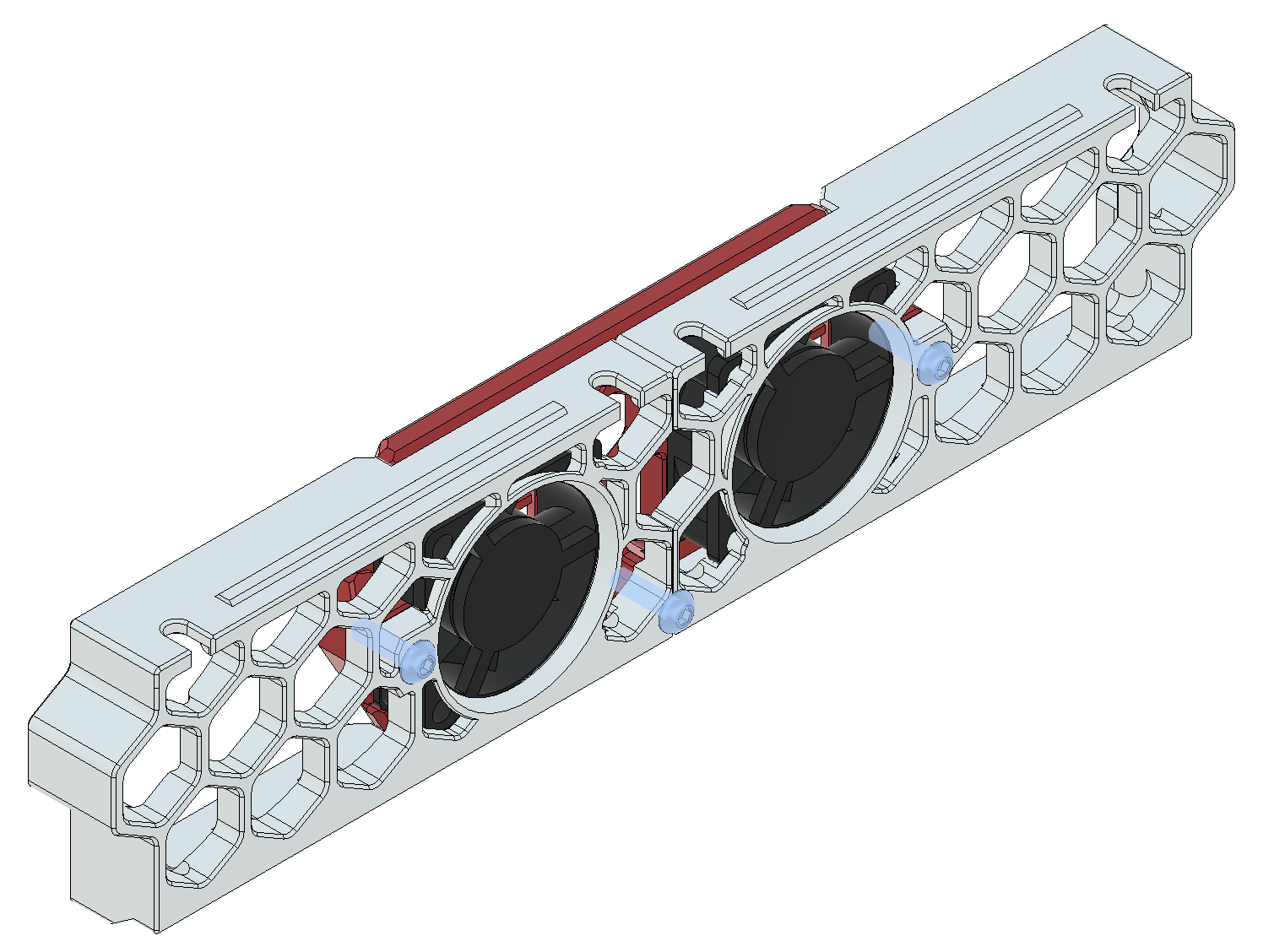

Dùng 3 x vít M3 x 10 BHCS để siết Fan Cover vào Fan Skirts, kẹp (sandwich) 2 quạt ở giữa và vậy là sẵn sàng để lắp.

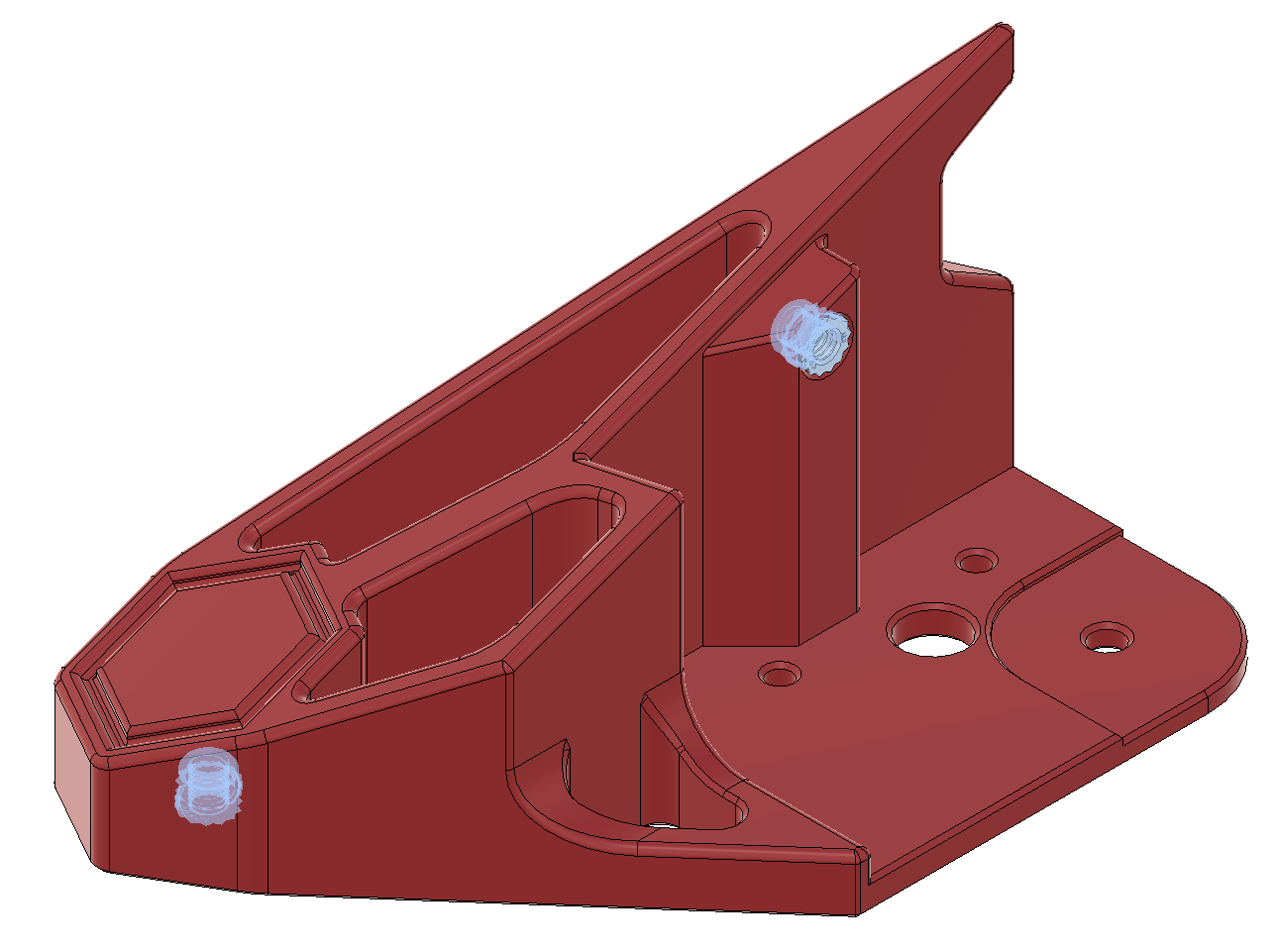

Với Extended Feet, cần thêm 2 x Threaded Inserts cho mỗi cái NGOẠI TRỪ CÁI MAINS INLET (chút nữa mình sẽ nói tới cái đó)

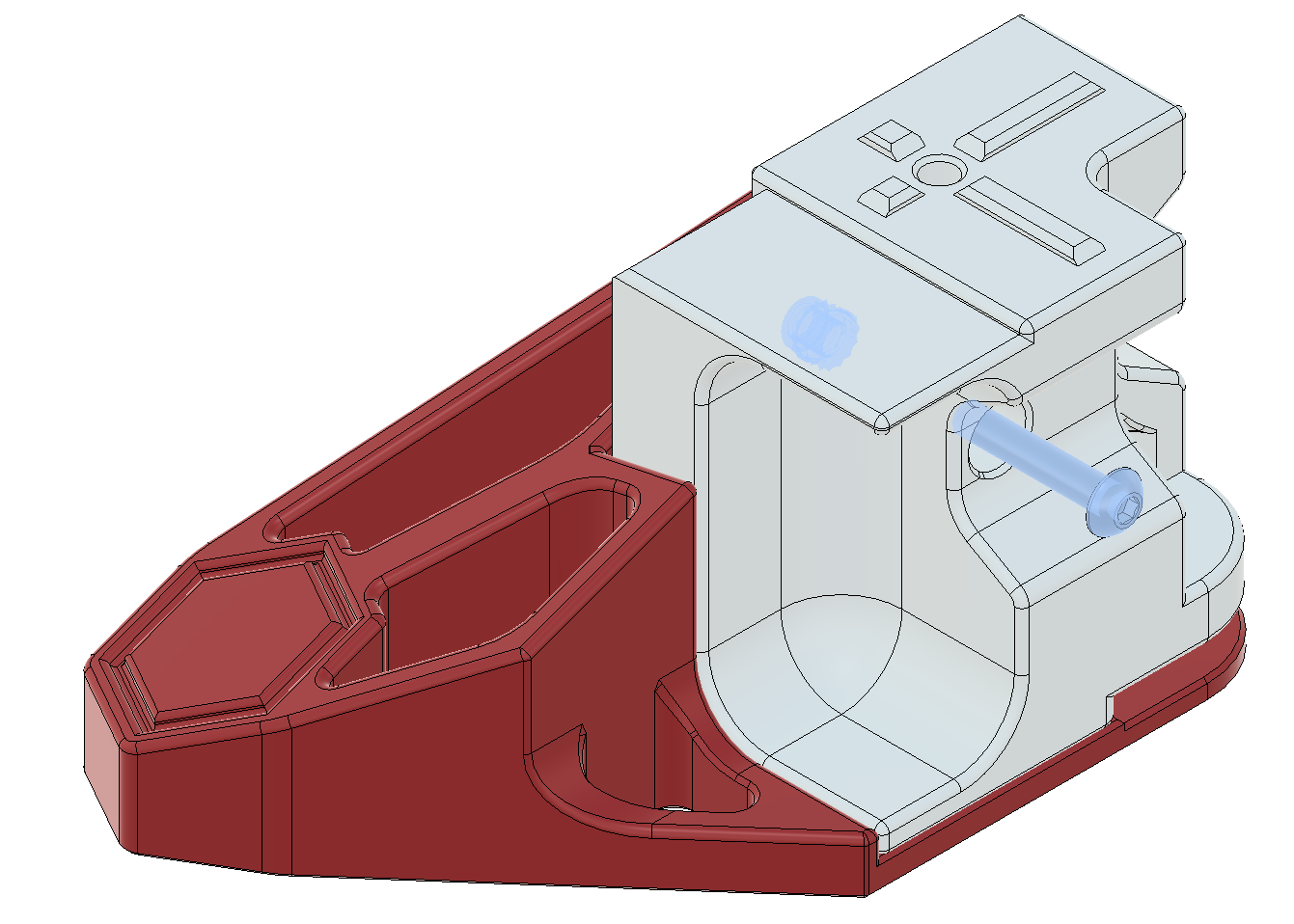

Dùng vít M3 x 16 BHCS để cố định Extended Feet PHÍA TRƯỚC vào đúng vị trí (đừng lo, phần phía sau mình sẽ hướng dẫn ngay)

Như bạn thấy, Mains Inlet Extended Foot không có chỗ bắt vít - lý do là vì nó ở gần dây điện nguồn và làm vậy để AN TOÀN CHO BẠN (thiệt tình 110 - 240vac không phải chuyện giỡn).

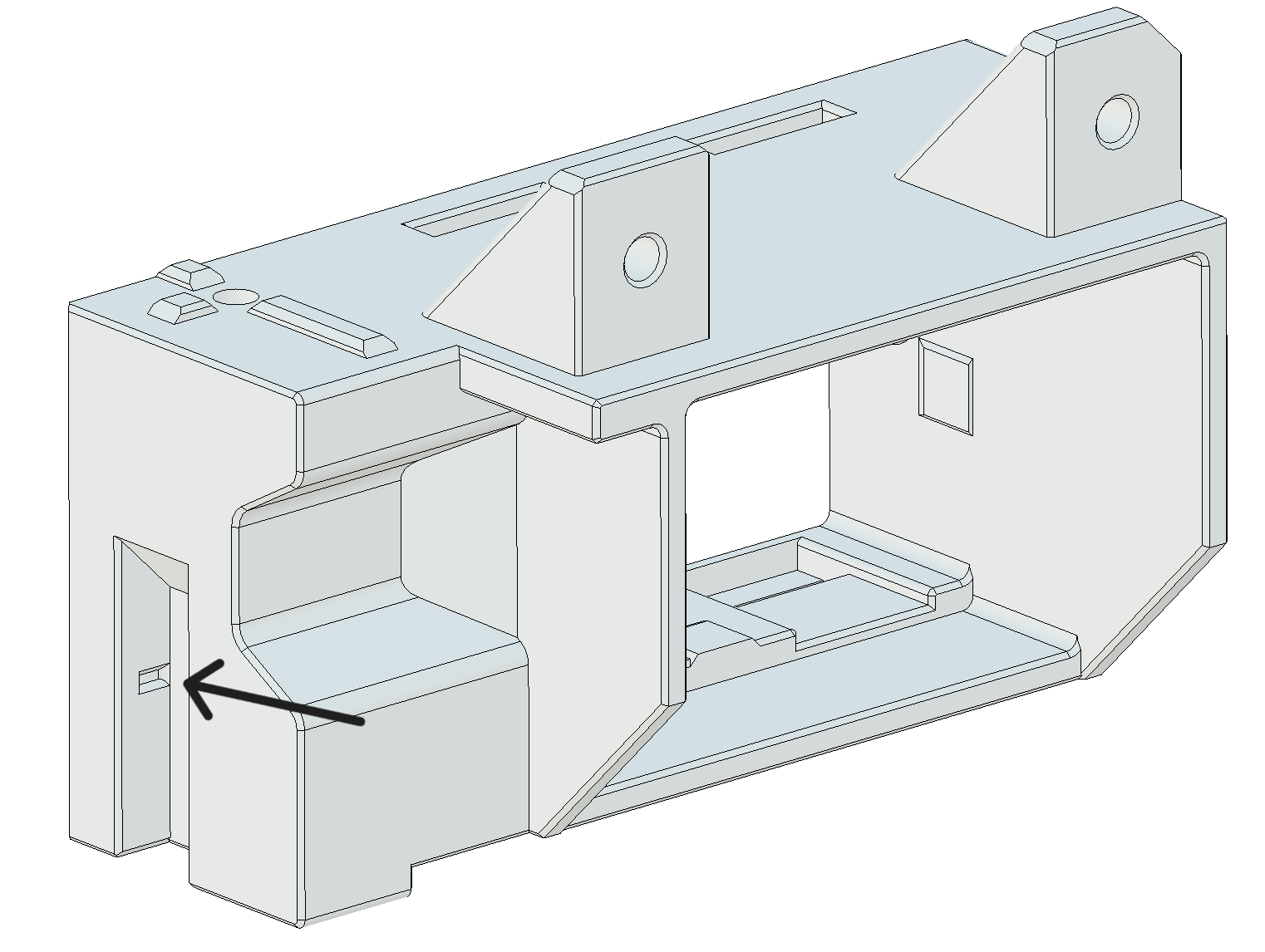

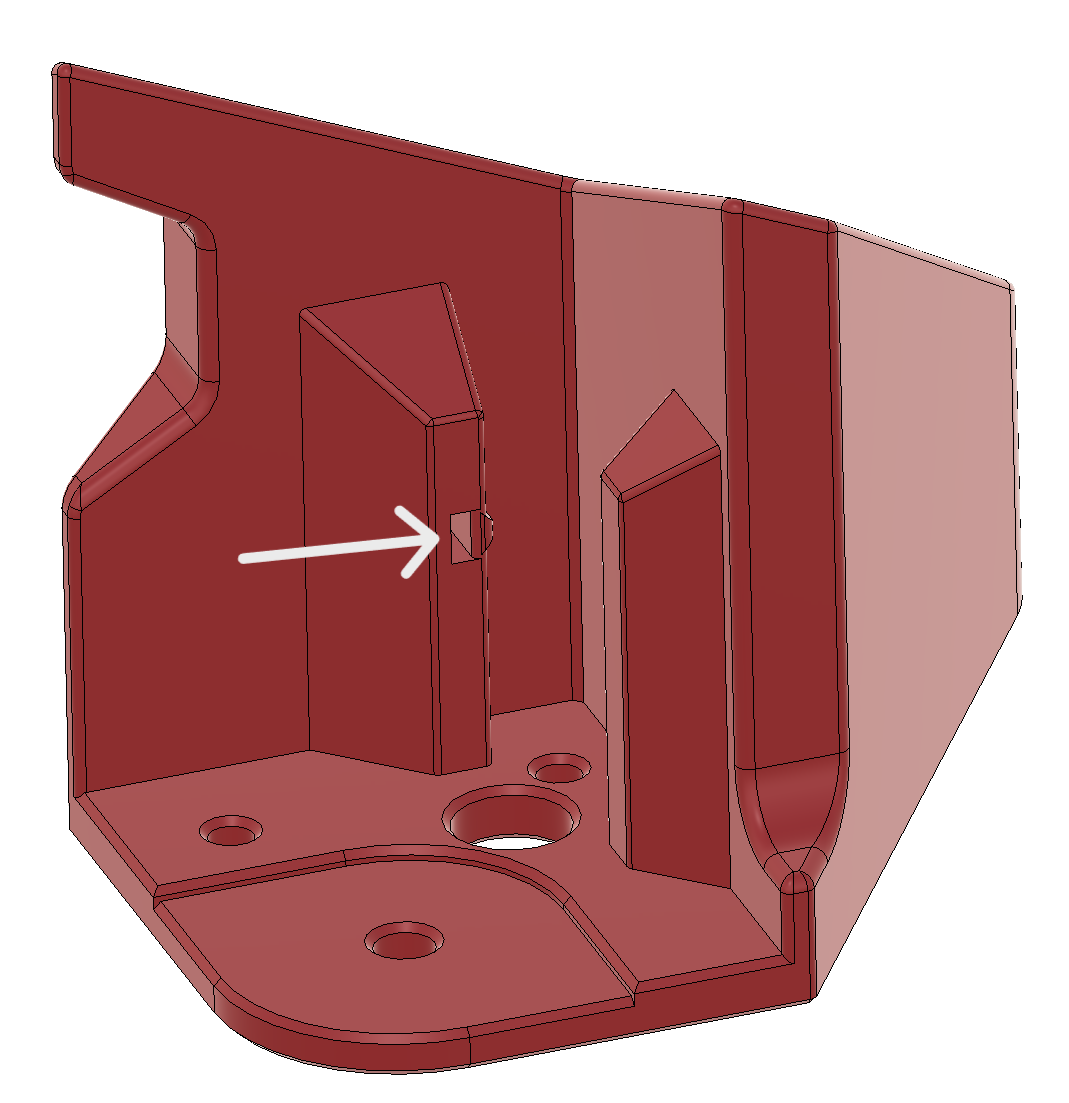

Vì vậy phần này sẽ dùng một breakaway clip trên Extended Foot, bấm (click) vào đúng vị trí trên Mains Inlet Foot như đánh dấu trong hình.

OK ĐẾN LÚC LẮP ĐỒ RỒI!!!

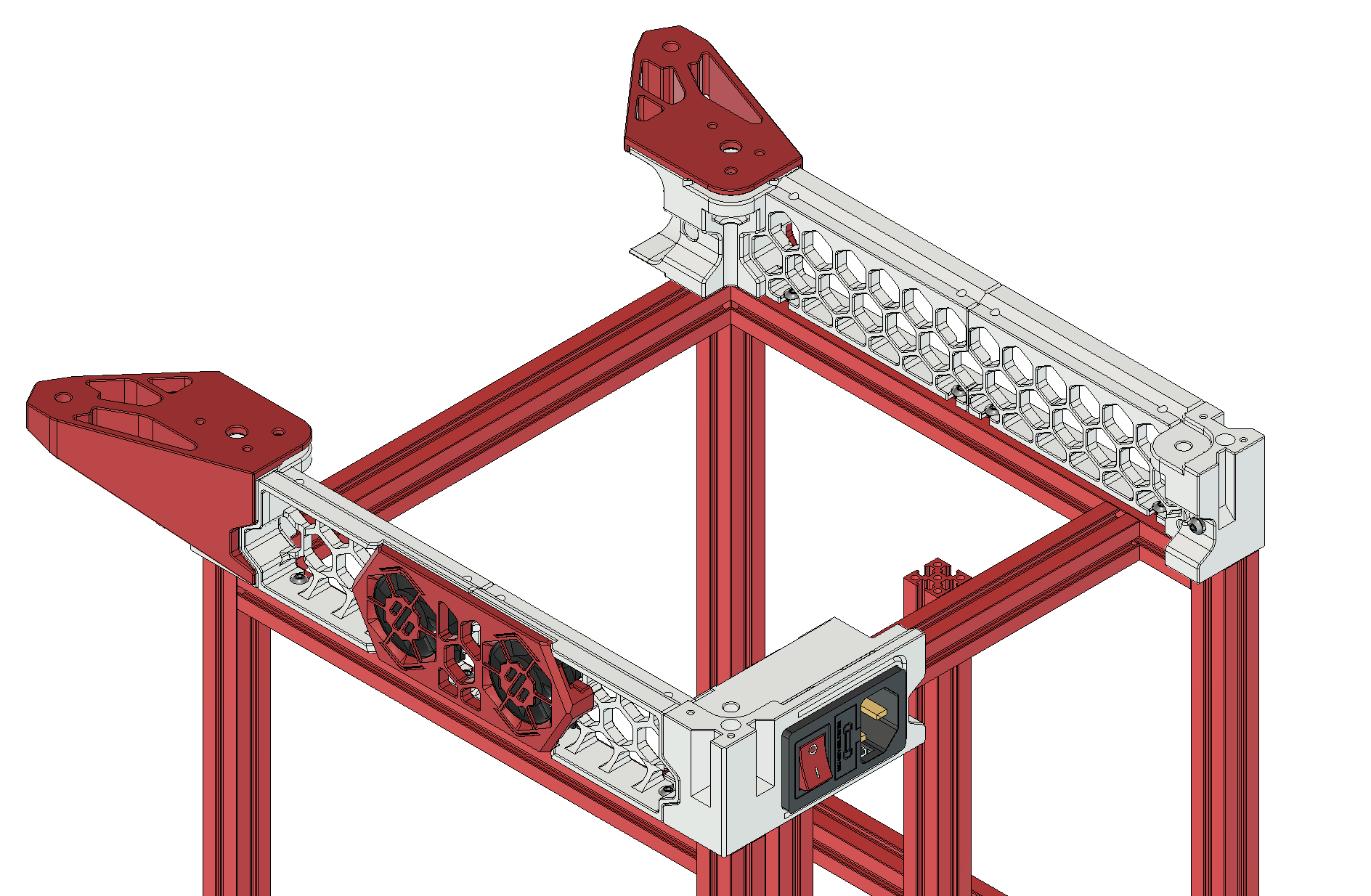

Bắt đầu với Side Skirts / Fan Skirts và lắp đủ cả bốn Feet theo đúng hình ở trên.

Đây cũng là dịp tốt để lắp Front Skirts / Screen / Headless Skirt của bạn.

Trượt Bottom Panel vào - canh cho nó lọt vào phần khe ở Front Feet và nằm dưới Extended Feet.

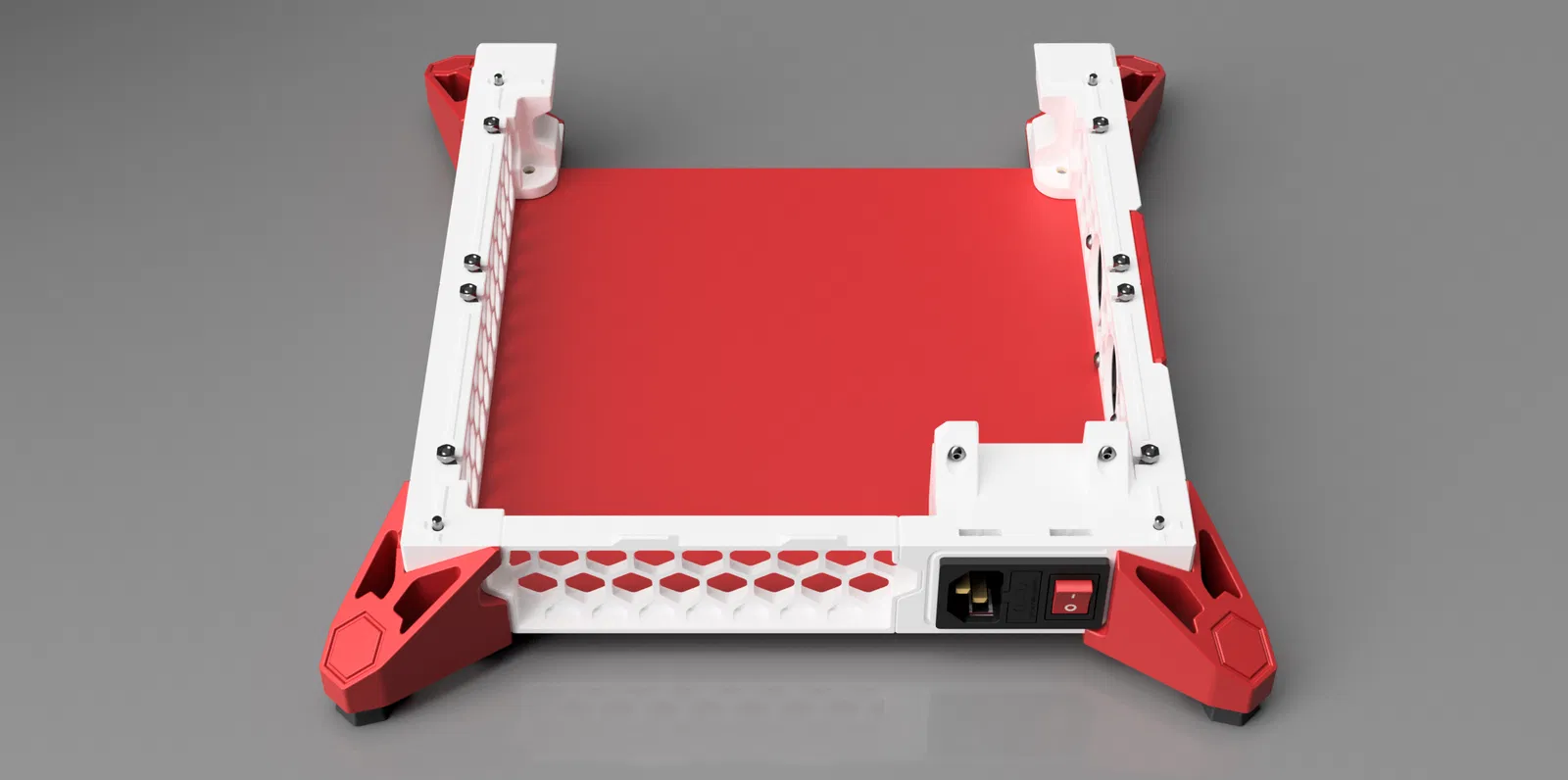

Nó sẽ trông như vầy

Gắn cả hai Rear Extended Feet vào và cố định Rear Right Extended Foot bằng 1 x vít M3 x 16 BHCS, bắt ở phía trong chỗ Rear Skirts sẽ lắp vào.

Bước cuối là gắn 8 x TPU Printed Feet
Sao lại 8? chắc bạn sẽ hỏi vậy...
thật ra có chút “khoa học” đằng sau quyết định này, vì nó giúp...

1. dàn đều tải
2. giảm lực lên các điểm bắt giữ khi cố định foot vào frame
3. giúp máy ổn định hơn, không bị xê dịch kiểu “hết cách”
4. nhìn ngầu!

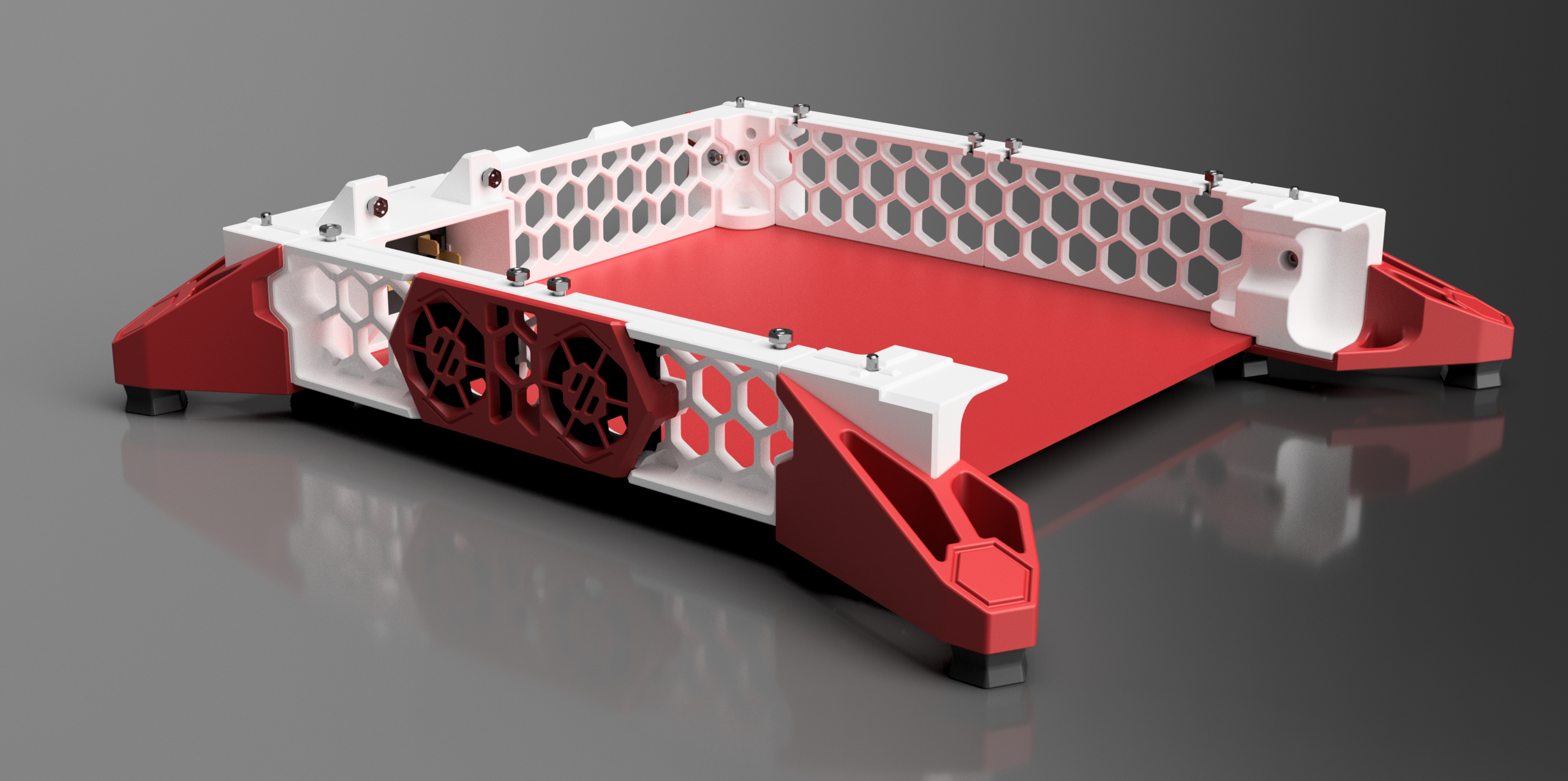

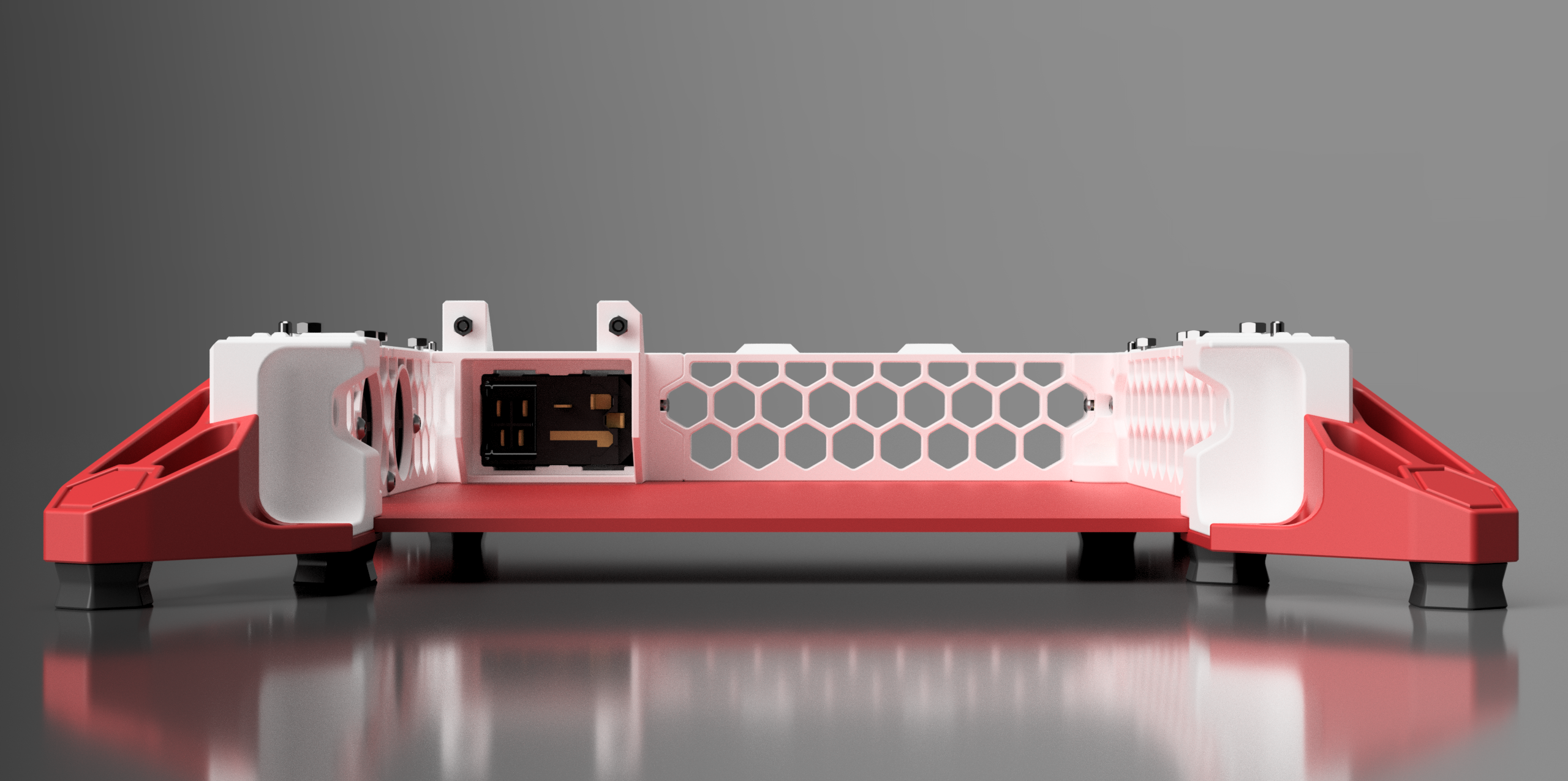

Tới đây bạn có thể lắp Rear Skirt, rồi lật V0 lại lên trên bộ chân mới và ngắm thành quả của mình!

Giống như mọi bản in Voron khác, vui lòng làm theo Voron Printed Parts Guide

4 perimeters

5 top / bottom layers

40% infill

0.2mm layers

TẤT CẢ CÁC PARTS ĐÃ ĐƯỢC XẾP SẴN TRÊN BED V0 ĐỂ DỄ IN!

Nếu bạn thích những gì mình làm và muốn góp chút chi phí cho thời gian của mình cũng như vài cuộn nhựa mình dùng để làm mấy mod này, bạn có thể cân nhắc ủng hộ mình qua KO-FI (link trong bio) — mỗi £1 đều rất đáng quý.

Cảm ơn và Chúc bạn in vui!
