Cúp Giải Đấu Tùy Biến – BattleTech TTRPG

Đây là một mẫu cúp fan-made có thể in 3D để dùng cho game hoặc giải đấu BattleTech.

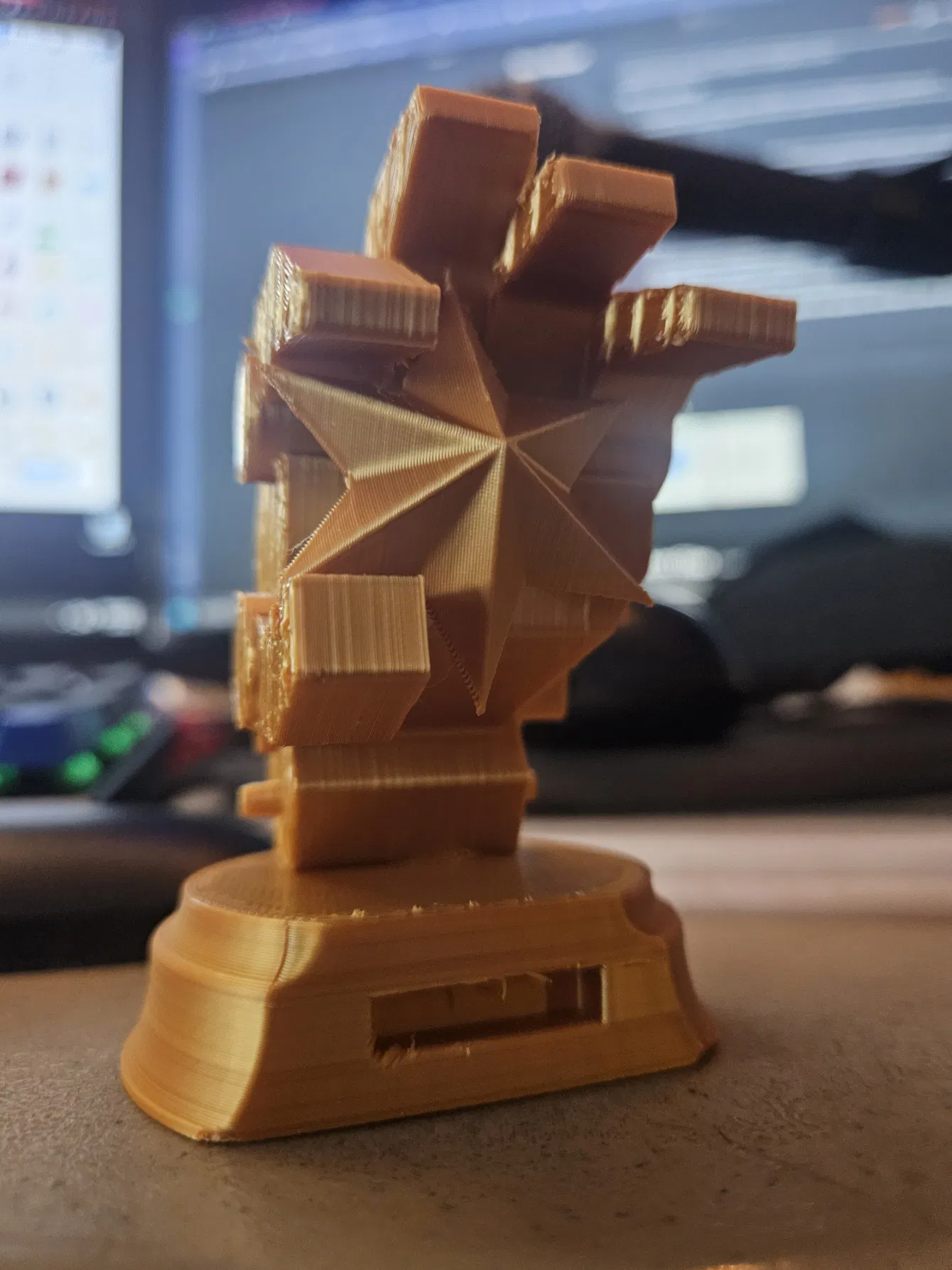

Mẫu này là một bàn tay cơ khí của BattleMech dạng “Generic” có khớp, đang nắm một ngôi sao 6 cánh trồi lên từ phần cúp có bảng tên (nameplate). Cần 2 điểm dán keo. Khuyến nghị in ở tỉ lệ 1X bằng resin cho bản nhỏ làm đồ trang trí, và 2X bằng FDM để làm bản lớn với chữ dễ đọc. Trên Elegoo Neptune 4 Plus (FDM), bản nhỏ “kích thước gốc” in khoảng 2 tiếng (tất cả chi tiết), còn bản phóng to 200% có thể mất hơn 12 tiếng.

Bạn có thể tùy biến bảng tên. Có sẵn 3 ví dụ bảng tên: hạng 1, hạng 2, hạng 3. Để tạo bảng tên tùy chỉnh theo tỉ lệ của mẫu gốc:

1. Tạo tài khoản miễn phí trên TinkerCad. (tinkercad.com)

2. Import file STL của Blank Nameplate.

3. Chọn công cụ TEXT, kéo thả đặt vào giữa mặt trên của bảng tên (nameplate). Mình gợi ý đặt height = 2 và dùng font “Sans”, nhưng tùy bạn. Bạn cũng có thể thay phần cong nửa hình tròn của bảng tên phía trên khớp nối bằng hình khác bất kỳ, nhưng nếu nó quá lớn (cao khoảng gấp đôi hiện tại) thì sẽ bị vướng vào mẫu bàn tay hoặc các phần gắn thêm/tùy biến khác (sắp có)

4. Tùy chỉnh nội dung chữ.

5. Scale và rotate chữ trên bảng tên để vừa khít. Phải vừa khít, không được chìa ra (overhang), để hiệu ứng đẹp nhất.

6. (tùy chọn) Chọn hết và “Union”

7. Export STL

8. In kèm support… với FDM thì nên để chữ nằm phía trên để hiệu ứng đẹp nhất, khả năng cao là vậy

Ai quen kiểu đổi filament giữa chừng (mid-print filament switching) sẽ biết: để chữ hướng lên trên, bạn có thể thay vài lớp filament ở phía trên để làm nổi bật phần chữ! :)

Glue-up Connectors

• Mình khuyên dùng epoxy 2 thành phần thay vì E6000 hay các loại keo mạnh khác nếu muốn dán cố định lâu dài.

• Mình khuyên chấm keo lên bề mặt đáy của mẫu xung quanh lỗ, không chỉ bơm keo bên trong lỗ.

Connector Dimensions

• Chốt (dowel) của đế cúp là trụ tròn 7x7mm, có vát nhẹ (chamfer/bevel). Nó lắp hơi lỏng vào lỗ nhận 8x8mm. Phần chốt nhô ra khoảng 2 đến 2.5mm; lỗ nhận chốt sâu hơn một chút, gần 2.5mm hoặc 3mm.

• Lỗ cho nameplate là 20x5x5mm. Nếu bạn muốn tự dựng mẫu từ đầu thì đây là kích thước và độ sâu của khe trên đế cúp trước khi scale.

• Khớp nối nameplate là 19x4.5x4.5mm trên mẫu blank nameplate. Thiết kế này chừa chỗ cho keo nhưng tăng diện tích tiếp xúc.

Print Orientation

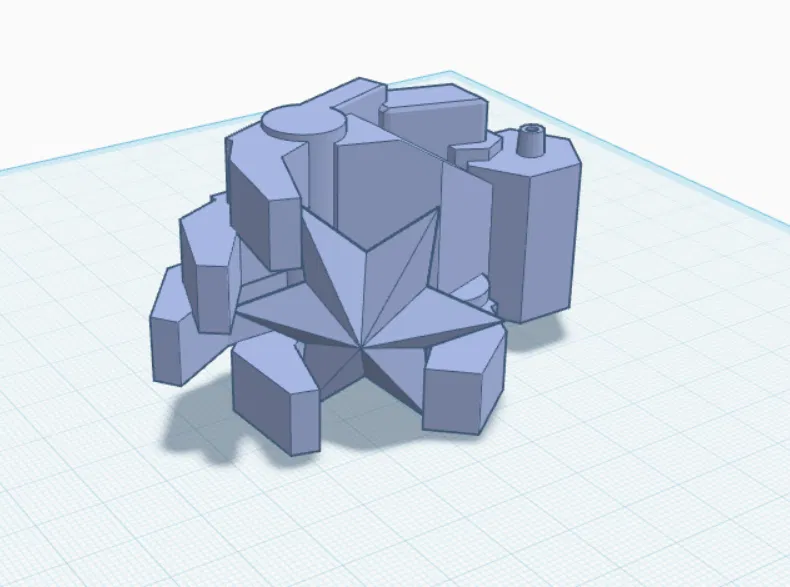

• Mẫu bàn tay nằm nghiêng trên bàn in, phía ngón cái (thumb-side) úp xuống. Ở hướng này sẽ cần ít support nhất, nhưng về mặt thẩm mỹ mình thấy canh theo mặt có lỗ khớp nối cho kết quả đẹp hơn. Chỉ là sẽ mất thời gian in lâu hơn.

• Đế cúp in tốt nhất khi đặt mặt phẳng xuống bàn và không dùng brim.

• Nameplate dạng khớp nối sẽ cần supports vì có overhang 90 độ.

Mẫu này sẽ là mẫu đầu tiên trong một series. Mình sẽ cập nhật mô tả này kèm link tới các tuỳ chọn và biến thể khác mà mình làm.
