Nắp bịt ren M26 cho vòi nước

Nắp bịt ren M26 cho vòi nước

Một nắp bịt ren dạng chức năng, thiết kế để bịt kín các kết nối vòi nước chuẩn M26. Rất phù hợp để đóng tạm thời hoặc lâu dài các đầu ra vòi không dùng, ngăn rò rỉ khi bảo trì, hoặc bảo vệ phần ren trong lúc lưu kho.

⚠ Quan trọng: Thiết kế này cần thư viện BOSL2 https://github.com/BelfrySCAD/BOSL2 để chạy trong OpenSCAD. Xem hướng dẫn cài đặt bên dưới.

Tính năng

• Ren trong M26 đúng chuẩn: Hồ sơ ren ISO metric đầy đủ để lắp khít, chắc chắn

• Ăn ren dài: Độ sâu ren ~24mm (86% tổng chiều cao) giúp bịt kín và bám chắc, ổn định

• Bề mặt knurled dễ cầm: 36 gân knurled quanh thân để siết tay và tháo ra dễ hơn

• Nắp trên đặc: Phần nắp kín dày 3.5mm giúp ngăn nước rò rỉ

• Thiết kế sẵn sàng để in: Không cần support khi in với mặt nắp (phẳng) úp xuống

Thông số

• Kích thước ren: M26 x 1.5 (standard metric coarse)

• Chiều dài ren: ~24mm

• Chiều cao tổng: 28mm

• Đường kính ngoài: 34mm

• Độ dày thành: 3.2mm

• Độ dày mặt nắp: 3.5mm

• Dung sai tích hợp: 0.25mm để lắp vừa đáng tin cậy sau khi 3D printing

Cài đặt in

Thiết lập khuyến nghị:

• Layer Height: 0.2mm

• Infill: 20-30% (honeycomb hoặc gyroid)

• Perimeters: 3-4 walls

• Top/Bottom Layers: 4-5 layers

• Material: PETG (chịu nước) hoặc PLA

• Supports: Không cần

• Orientation: In với phần nắp (mặt phẳng) úp xuống build plate

Tuỳ chọn để ren đẹp hơn:

• Bật “Detect thin walls” trong slicer

• Giảm layer height xuống 0.15mm để ren mượt hơn

• Cân nhắc infill 100% để đạt độ bền tối đa nếu dùng cho lắp đặt lâu dài

Tuỳ biến

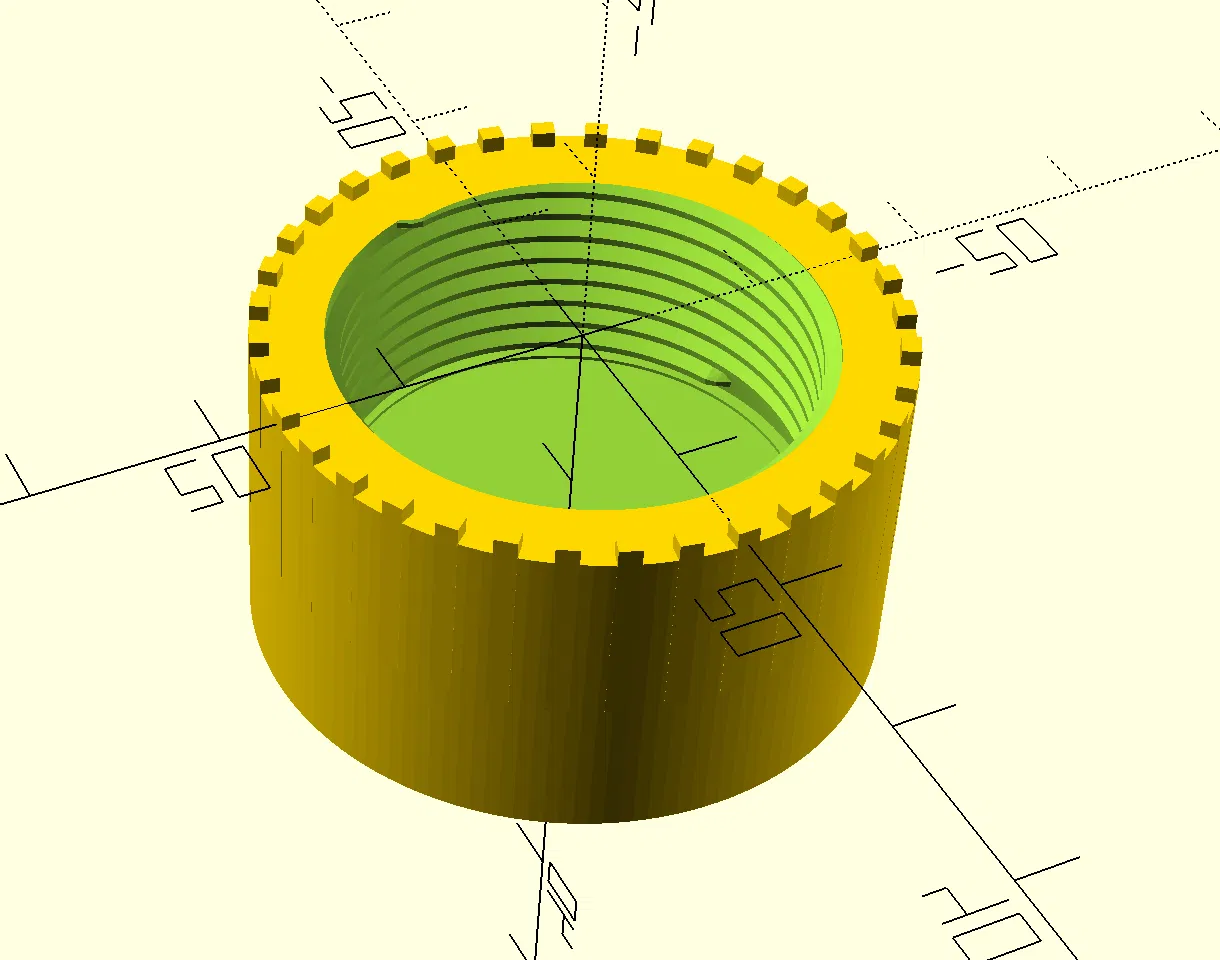

Thiết kế được tạo bằng thư viện BOSL2 trong OpenSCAD nên rất dễ tuỳ chỉnh:

• Khác bước ren (thread pitch): Đổi tham số pitch (thử 1.0 nếu vòi của bạn dùng M26 x 1.0)

• Chỉnh dung sai: Sửa giá trị tolerance nếu lắp quá chặt hoặc quá lỏng (khoảng 0.2-0.4mm)

• Đổi chiều cao: Chỉnh cap_h để ăn ren nhiều hoặc ít hơn

• Bỏ knurling: Đặt knurl = false nếu muốn bề ngoài trơn

Ghi chú ứng dụng

Trước khi lắp:

• Làm sạch ren trên cả vòi và nắp

• Kiểm tra bước ren có khớp với vòi (phổ biến nhất: 1.5mm)

• Thử lắp trước khi siết chặt hoàn toàn

Trường hợp sử dụng:

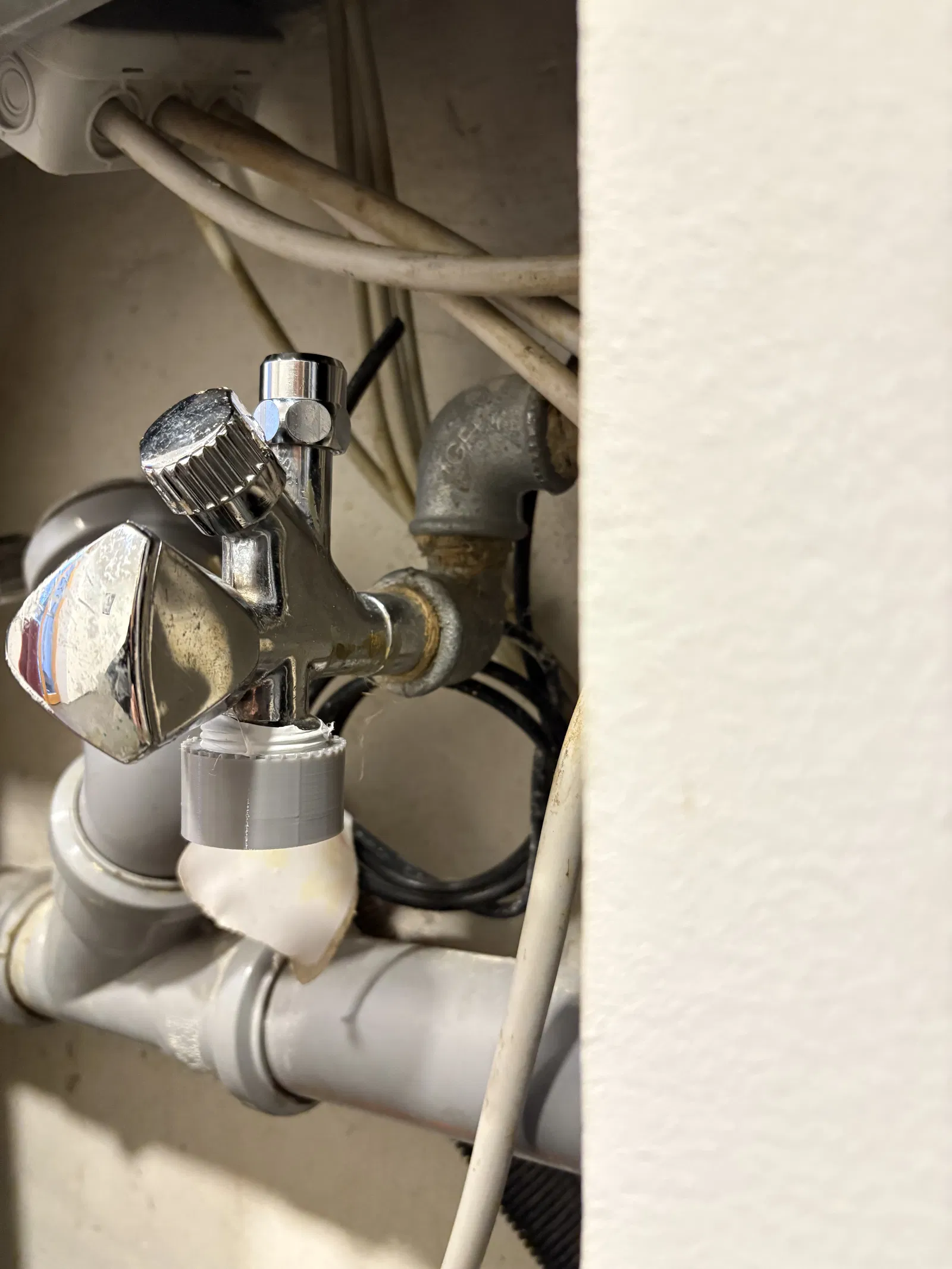

• Bịt kín các kết nối vòi ngoài trời không sử dụng

• Bảo vệ ren khi cất giữ thiết bị

• Đóng tạm trong lúc bảo trì đường nước

• Thay thế nắp zin bị thất lạc

Không khuyến nghị cho:

• Ứng dụng áp lực cao trên 2 bar

• Kết nối nước nóng trên 60°C (PETG) hoặc 50°C (PLA)

• Lắp đặt cố định yêu cầu linh kiện ngành nước có chứng nhận

Gặp vấn đề khi in?

Ren quá chặt:

• Tăng tham số tolerance lên 0.3 hoặc 0.35

• Kiểm tra độ chính xác kích thước của máy in

• Chà nhẹ phần ren bằng giấy nhám mịn

Ren quá lỏng:

• Giảm tolerance xuống 0.2 hoặc 0.15

• Kiểm tra hiện tượng under-extrusion

• Scale model 101% trong slicer (chỉ trục X và Y)

Knurling in không đẹp:

• Giảm tốc độ in cho outer perimeters

• Đảm bảo làm mát đúng

• Tăng số lượng wall line

Yêu cầu & Cài đặt

Phần mềm

• OpenSCAD (phiên bản 2021.01 trở lên): https://openscad.org/downloads.html

Cài đặt thư viện BOSL2

Thiết kế này cần thư viện BOSL2 để hoạt động. Cách cài như sau:

1. Tải BOSL2:

   • Vào https://github.com/BelfrySCAD/BOSL2

   • Bấm nút “Code” màu xanh → “Download ZIP”

   • Giải nén file ZIP

2. Đặt thư mục BOSL2:

   • Đổi tên thư mục giải nén từ BOSL2-master thành BOSL2

   • Đặt thư mục BOSL2 trong cùng thư mục với file .scad

   Cấu trúc thư mục sẽ như sau:

   your-project-folder/
   ├── m26_endkappe_lang.scad
   └── BOSL2/
       ├── std.scad
       ├── threading.scad
       └── ... (các file BOSL2 khác)

3. Cách khác: Thư mục Libraries của OpenSCAD:

   • Bạn cũng có thể đặt BOSL2 trong thư mục library của OpenSCAD:

     • Windows: Documents/OpenSCAD/libraries/BOSL2/

     • Mac: Documents/OpenSCAD/libraries/BOSL2/

     • Linux: ~/.local/share/OpenSCAD/libraries/BOSL2/

Lưu ý: Thư mục BOSL2 phải được đặt tên đúng y chang BOSL2 (Linux/Mac phân biệt hoa-thường) để các lệnh include hoạt động!

Giấy phép

Thiết kế này được phát hành theo Creative Commons Attribution 4.0 International (CC BY 4.0). Bạn được phép sử dụng, chỉnh sửa và phân phối thiết kế này, kể cả cho mục đích thương mại, miễn là có ghi công tác giả.

Changelog

Version 1.0 (Bản phát hành đầu tiên)

• Ren trong M26 x 1.5

• Cao 28mm với phần ăn ren 24mm

• Bề mặt knurled để cầm nắm

• Tối ưu cho in FDM
