Woodworking round cutter – Dụng cụ tiện giảm đường kính đầu thanh gỗ tròn

English:

Mình tốn khá nhiều thời gian để tìm một dụng cụ dùng để tiện các thanh gỗ tròn ở phần đầu xuống đường kính nhỏ hơn (để sau đó tạo ren). Tiếc là không có loại nào mua được với giá hợp lý. Vậy nên mình tự làm một cái.

Không hề dễ.

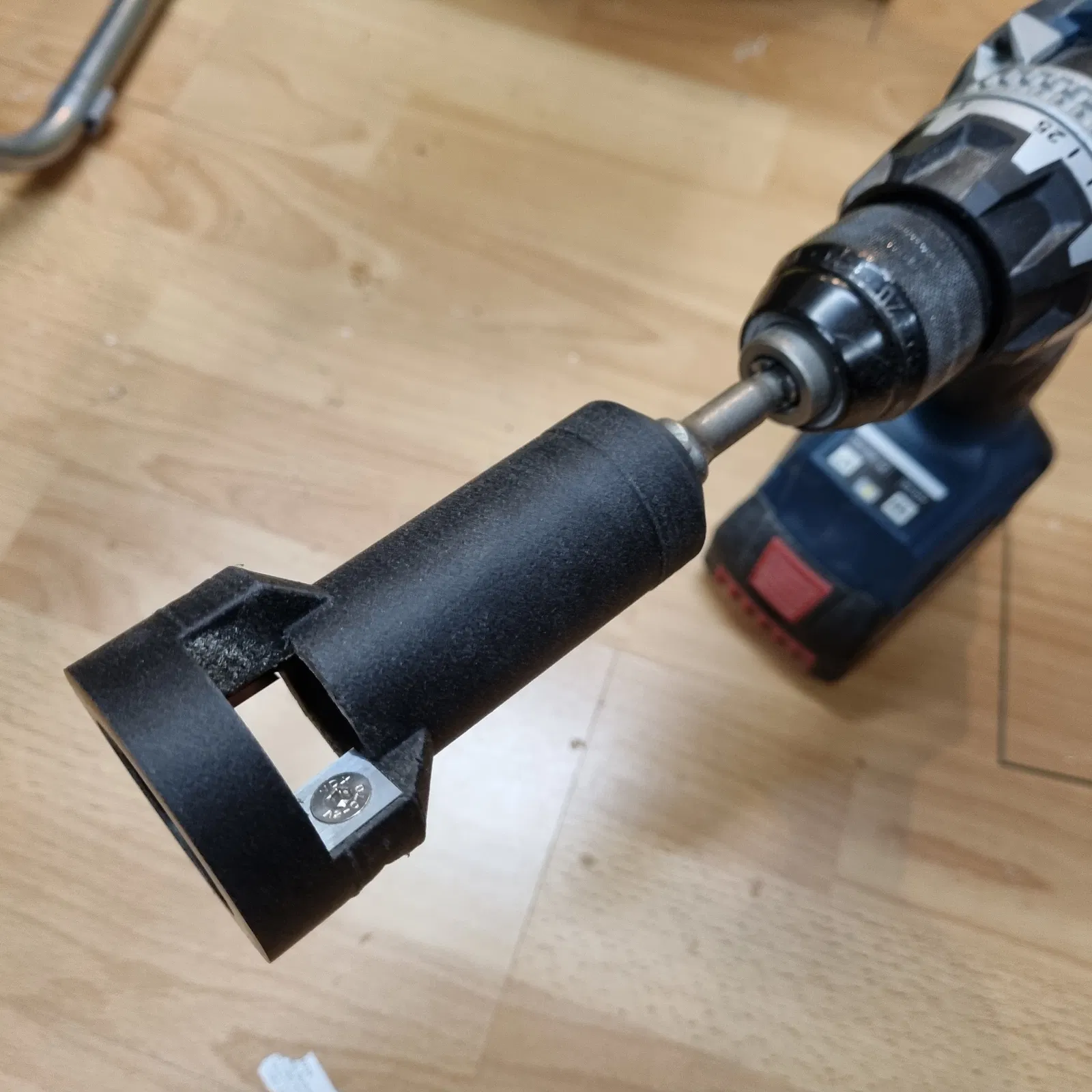

Lưỡi cắt dùng là indexable inserts, kích thước 14x14x2mm. Tuy nhiên, nhiệt sinh ra khi tiện gỗ làm cho đa số vật liệu có thể in 3D bị chảy. PLA và PETG hư trong vài giây. ASA và ABS cũng xuống nhanh. Với extrudr Greentec Pro, mình ít nhất tiện được vài cm gỗ trước khi dao nóng làm biến dạng nhựa—cũng là một bước tiến. Nhưng chỉ khi chuyển sang PAHT-CF thì mình mới làm được một dụng cụ có thể dùng lâu dài!

Lưu ý: Đây không phải bản in dễ; bạn nên quen với các vật liệu engineering. In đặc/solid nhất có thể, tối thiểu 6 walls. In kèm support (tree), nhưng chỉ ở các vùng thật sự cần.

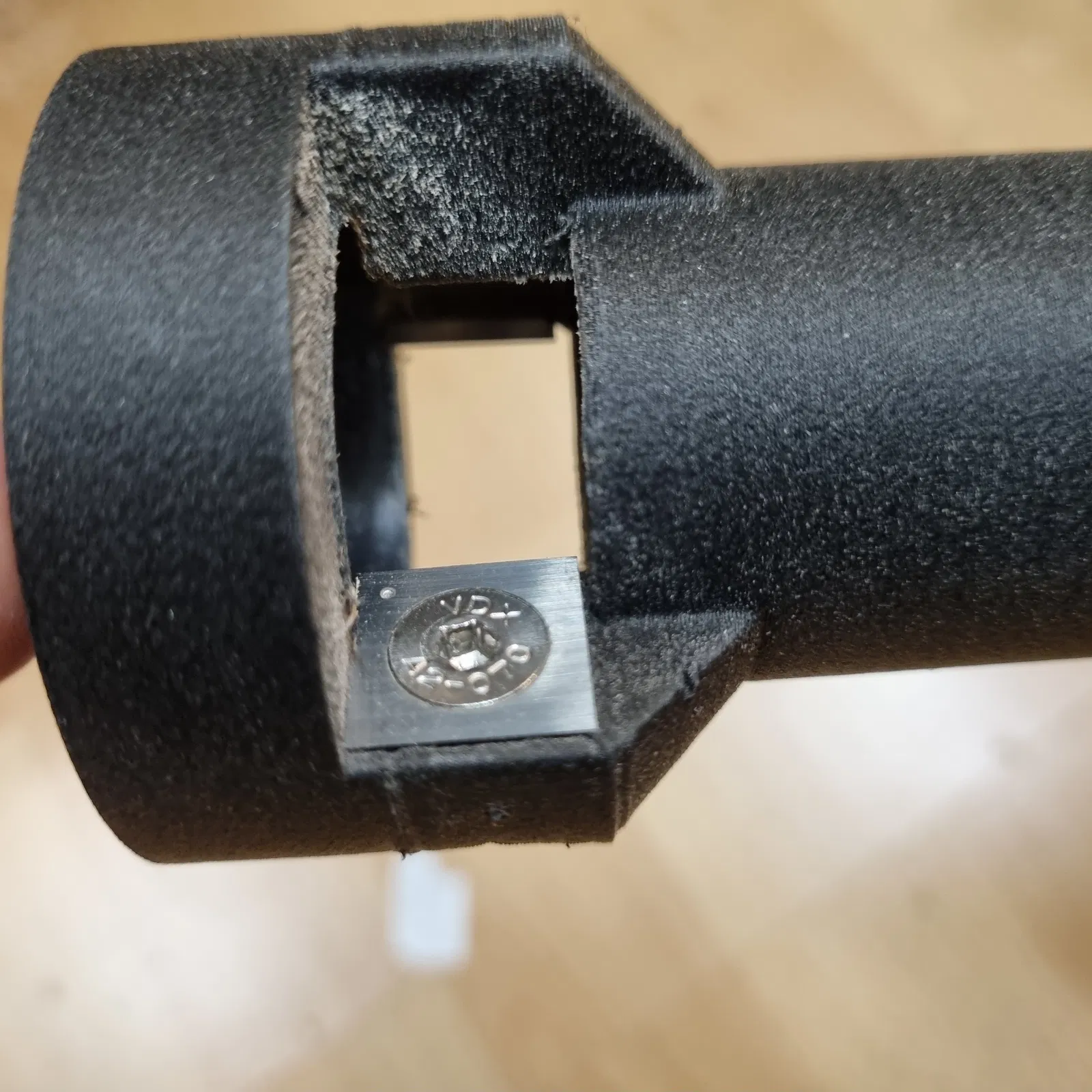

Sau đó bắt dao bằng ốc M5x16 đầu chìm và một con tán. Mẹo: Nếu con tán khó nhét vào lỗ lục giác, hãy dùng một con ốc dài hơn để kéo con tán vào đúng vị trí trước, rồi thay lại bằng con ốc ngắn hơn.

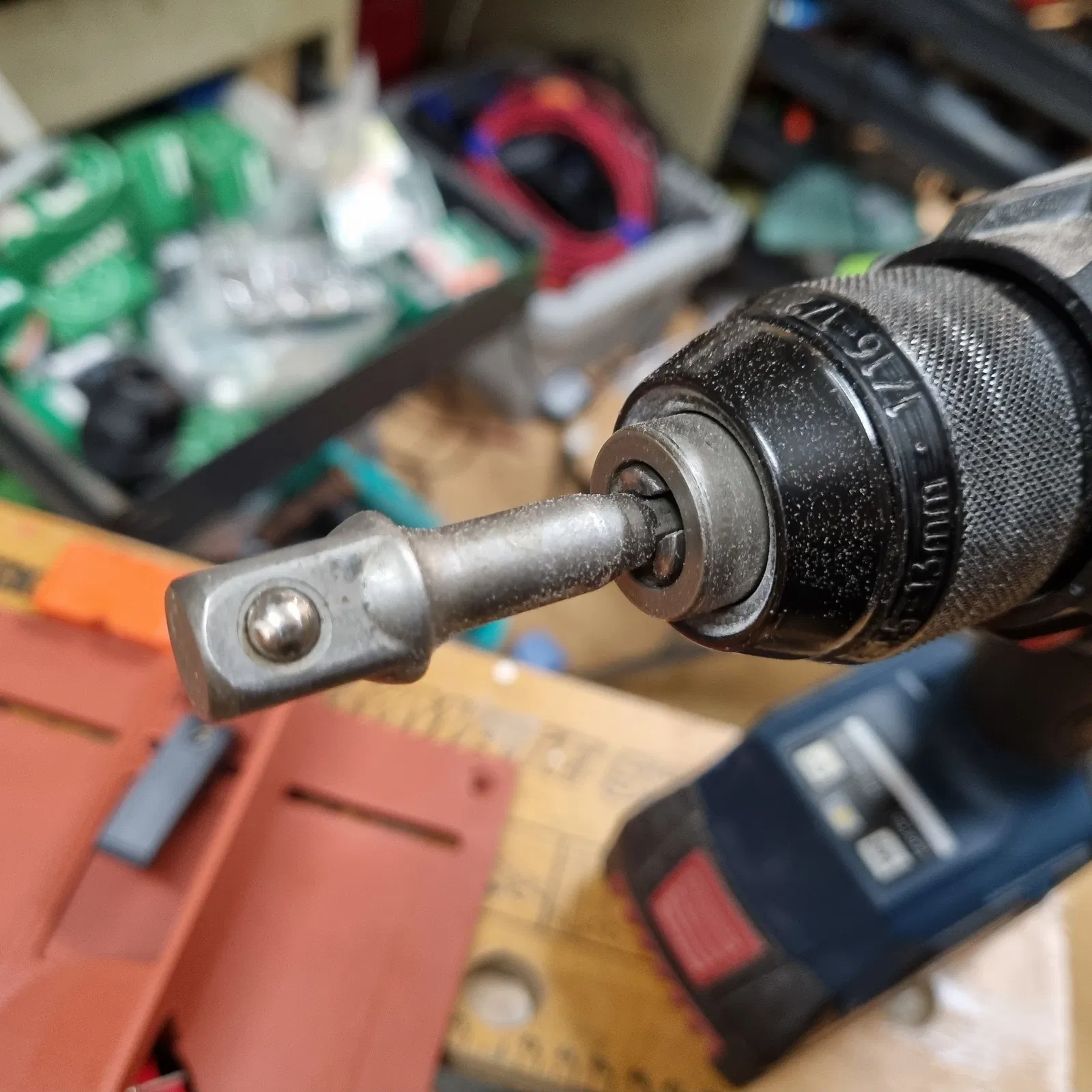

Phần truyền động dùng đầu vuông 1/2" (1/2" square drive)—mấy món này mua rẻ, ví dụ trên Amazon.

Mình chỉ test round cutter với gỗ beech. Các loại gỗ cứng khác chắc cũng ổn, nhưng gỗ mềm có thể sẽ gặp vấn đề.

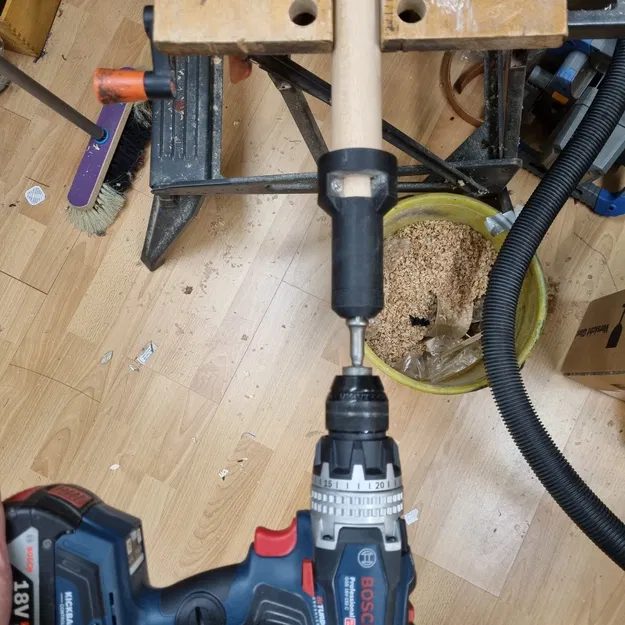

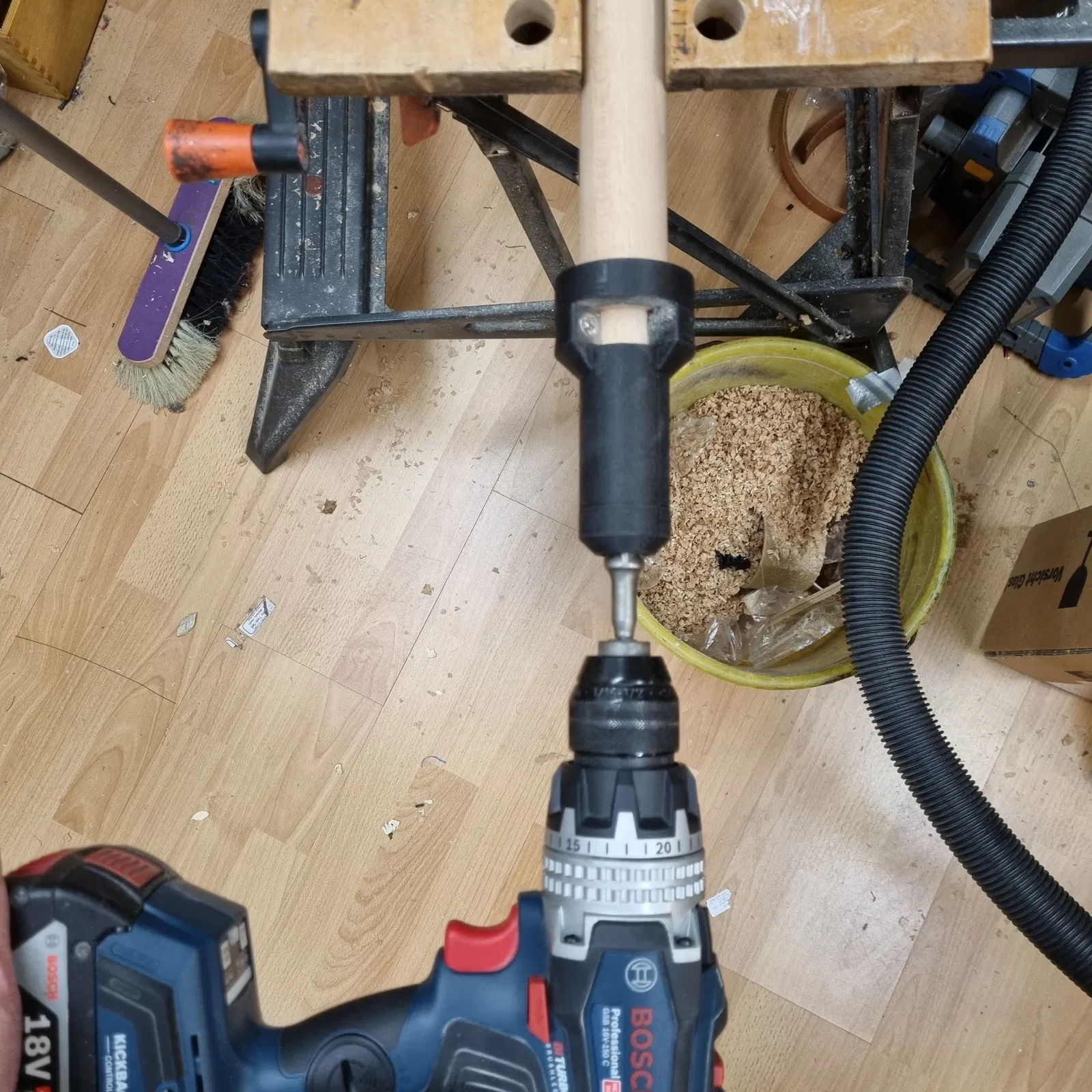

Bất kỳ máy vặn vít pin thông dụng nào cũng dùng được. Hãy dùng chế độ chậm và chỉnh giới hạn mô-men (torque limit) lên mức cao nhất để tránh gãy/hư nếu mũi bị kẹt. Cố gắng làm việc ở khoảng 100 rpm. Nếu chạy nhanh quá sẽ bị rung và mép cắt sẽ không đẹp.

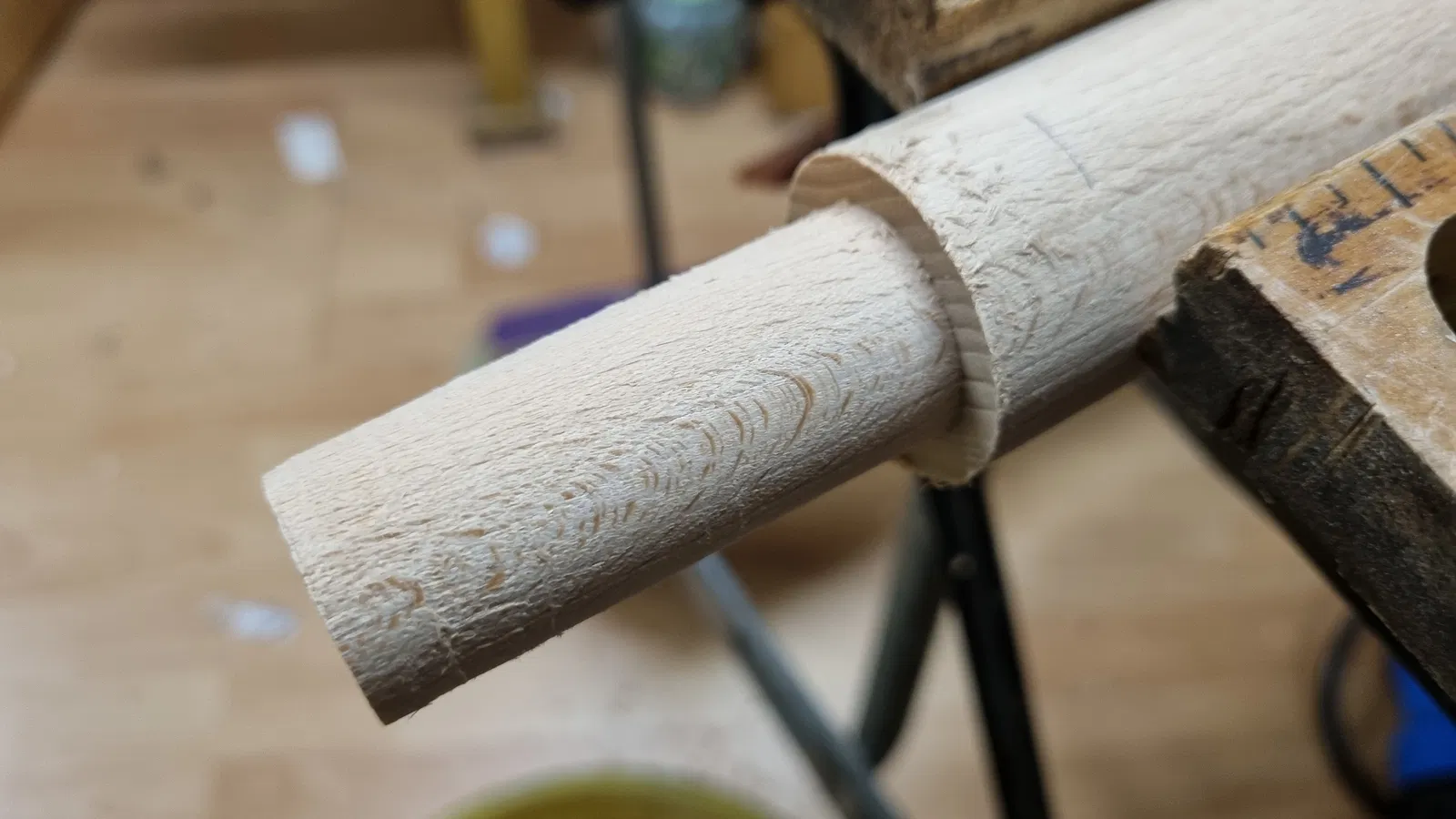

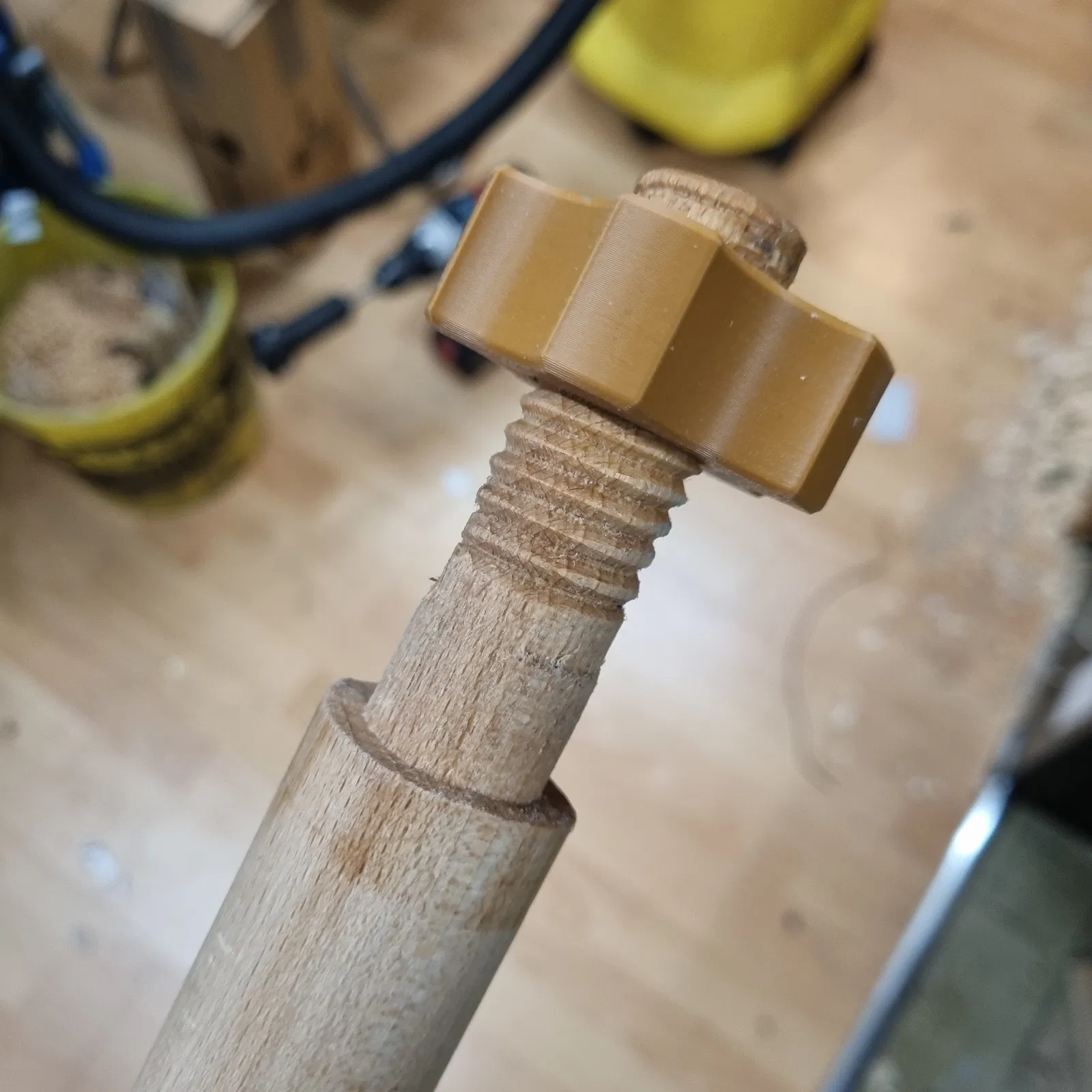

Mình có bản vẽ parametric cho dụng cụ này, nên có thể thay đổi đường kính gỗ trước/sau khi phay, cũng như chiều dài tối đa. Mình đã làm côn từ thanh gỗ 35 mm xuống còn 25 mm ở phần đầu để sau đó cắt ren. Nếu bạn cần thông số khác thì cứ nhắn mình!

Deutsch:

Mình tốn khá nhiều thời gian để tìm một dụng cụ dùng để tiện các thanh gỗ tròn ở phần đầu xuống đường kính nhỏ hơn (để sau đó tạo ren). Tiếc là không có loại nào mua được với giá hợp lý. Vậy nên mình tự làm một cái.

Không hề dễ.

Lưỡi cắt dùng là Wendeschneidplatten (indexable inserts), kích thước 14x14x2mm. Tuy nhiên, nhiệt sinh ra khi tiện gỗ làm cho đa số vật liệu có thể in 3D bị chảy. PLA và PETG hư trong vài giây. ASA và ABS cũng xuống nhanh. Với extrudr Greentec Pro, mình ít nhất tiện được vài cm gỗ trước khi dao nóng làm biến dạng nhựa—cũng là một bước tiến. Nhưng chỉ khi chuyển sang PAHT-CF thì mình mới làm được một dụng cụ có thể dùng lâu dài!

Chú ý: Đây không phải bản in dễ, bạn nên có kinh nghiệm với vật liệu engineering. In càng đặc càng tốt, tối thiểu 6 walls. In kèm support (tree), nhưng chỉ ở các vùng quan trọng.

Sau đó bắt dao bằng ốc M5x16 đầu chìm và một con tán. Mẹo: Nếu con tán khó lắp vào lỗ lục giác, trước tiên dùng một con ốc dài hơn để kéo con tán vào lỗ, rồi thay ốc bằng phiên bản ngắn hơn.

Phần truyền động dùng đầu vuông 1/2" (1/2" Vierkant)—mua rẻ được ở những chỗ như Amazon.

Mình chỉ test round cutter với gỗ beech. Các loại gỗ cứng khác chắc cũng dùng được, nhưng gỗ mềm có thể gây vấn đề.

Bất kỳ máy vặn vít pin tiêu chuẩn nào cũng dùng được. Dùng cấp chậm và chỉnh giới hạn mô-men (torque limit) lên mức cao nhất để phòng trường hợp bị kẹt/kênh thì không làm gãy gì. Cố gắng chạy khoảng 100 rpm. Nếu làm nhanh quá sẽ rung và mép cắt sẽ không sạch.

Mình có bản vẽ parametric cho dụng cụ này nên có thể thay đổi đường kính gỗ trước và sau khi phay, cũng như chiều dài tối đa. Mình đã làm côn thanh gỗ 35mm xuống 25mm ở phần đầu để sau đó cắt ren. Nếu bạn cần kiểu khác thì cứ cho mình biết!

Video cho thấy cách mình tiện một thanh tròn từ đường kính 35 mm xuống 25 mm trên chiều dài 60 mm. Mất chưa tới 5 phút.

Video cho thấy cách mình tiện một thanh tròn trên chiều dài 60mm từ đường kính 35mm xuống 25mm. Mất hơi ít hơn 5 phút.

Câu hỏi: Nếu ai biết tên nào hay hơn cho dụng cụ này, cho mình xin ý kiến ở phần bình luận nhé!
