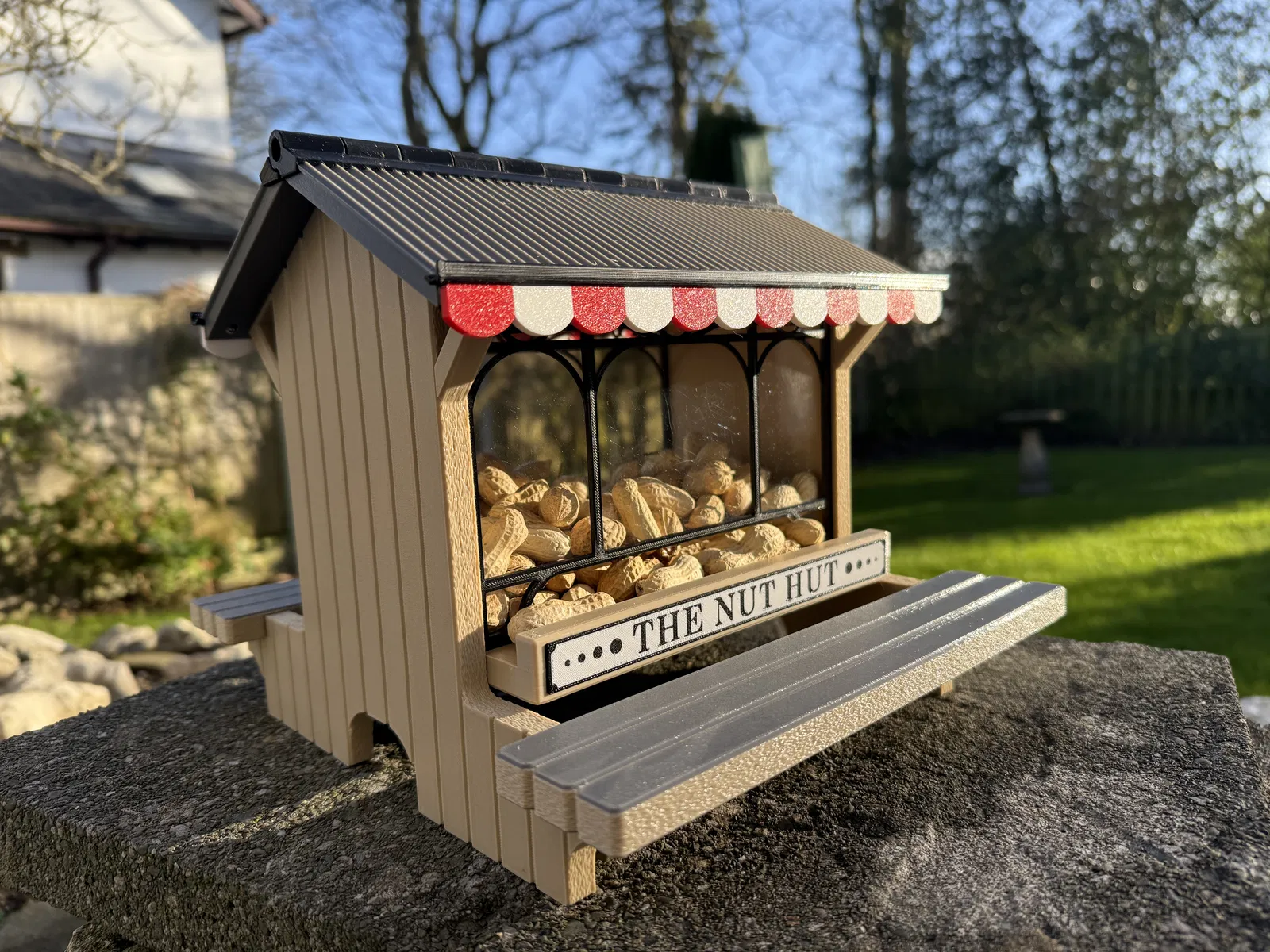

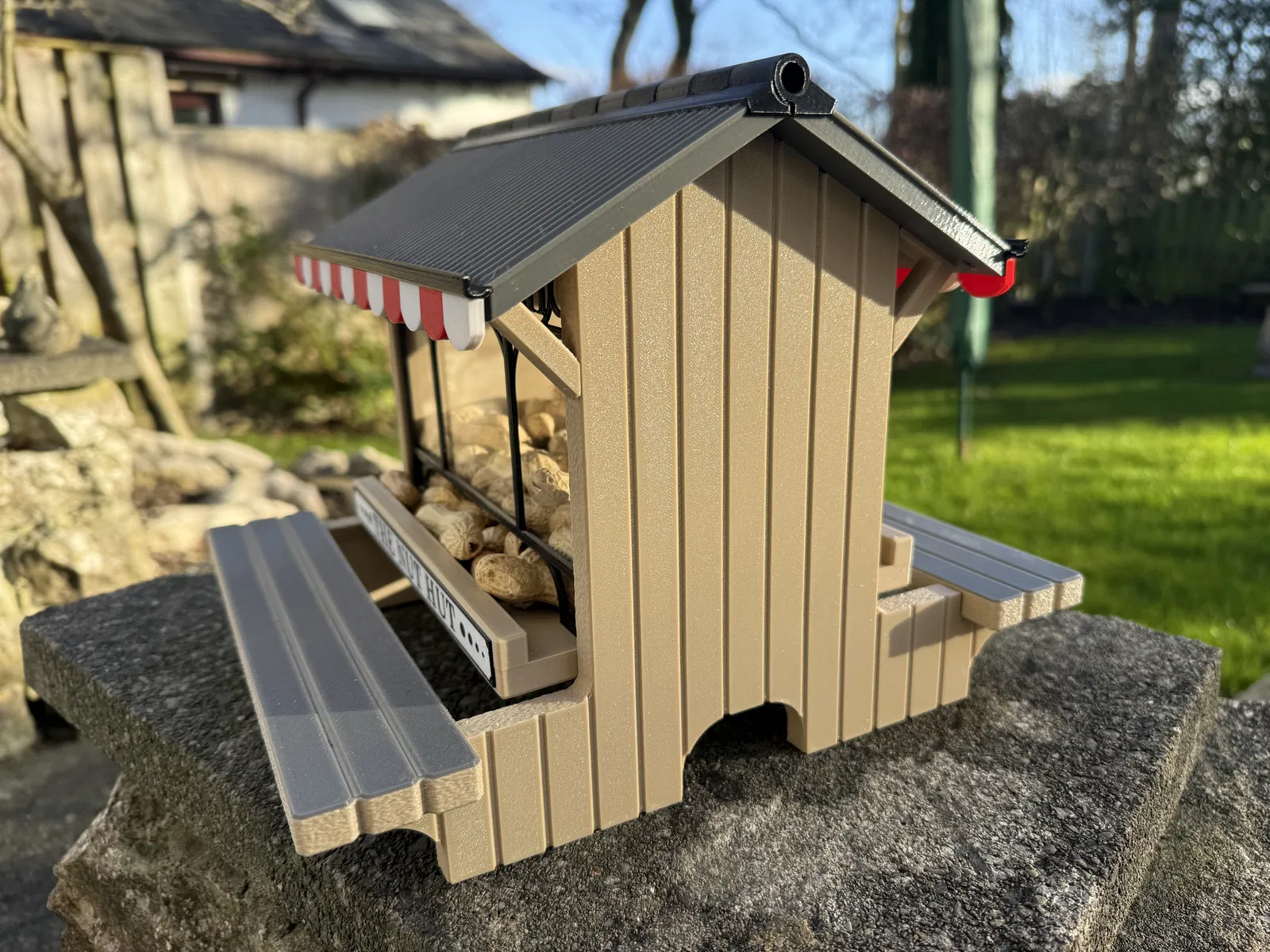

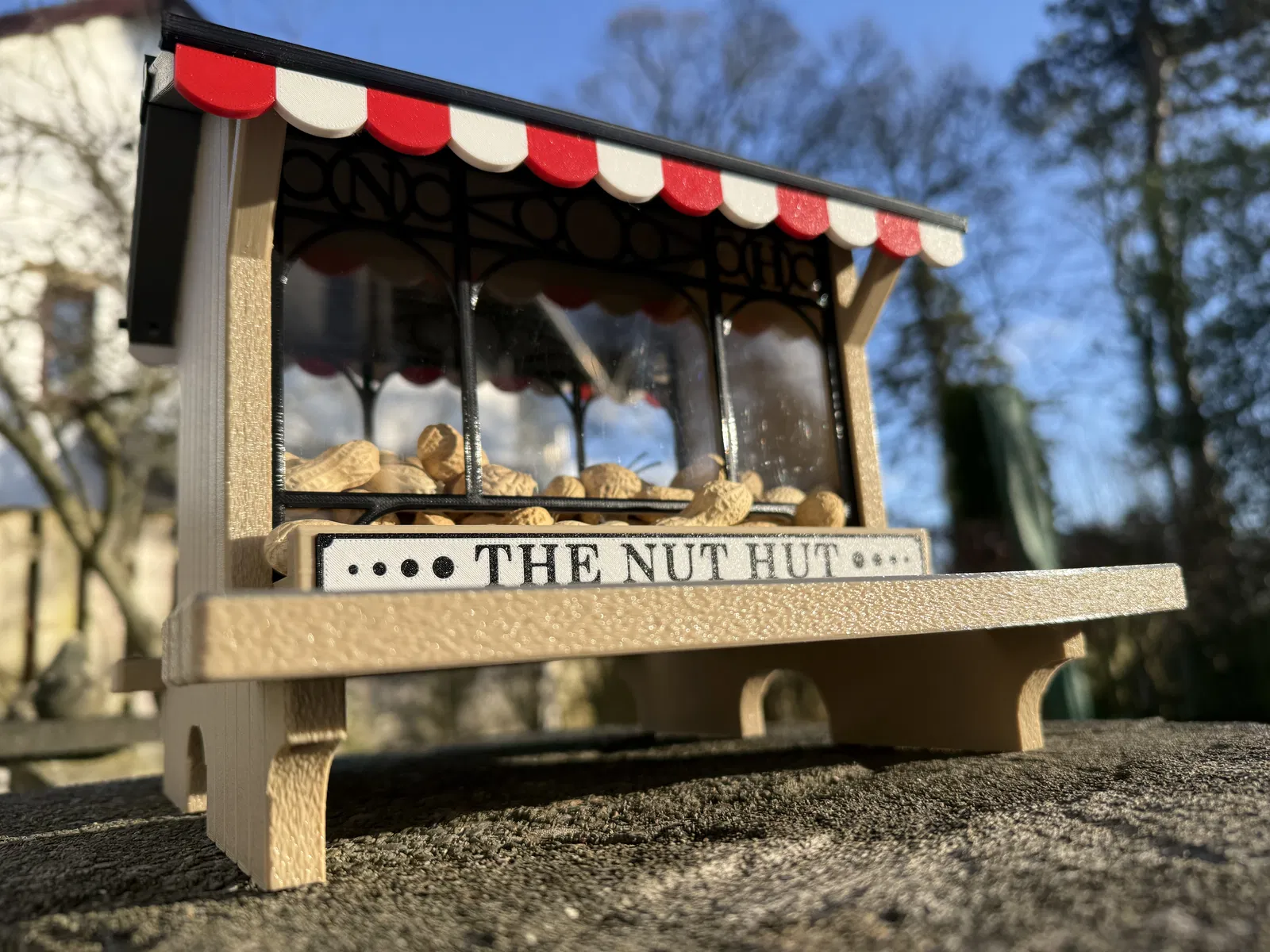

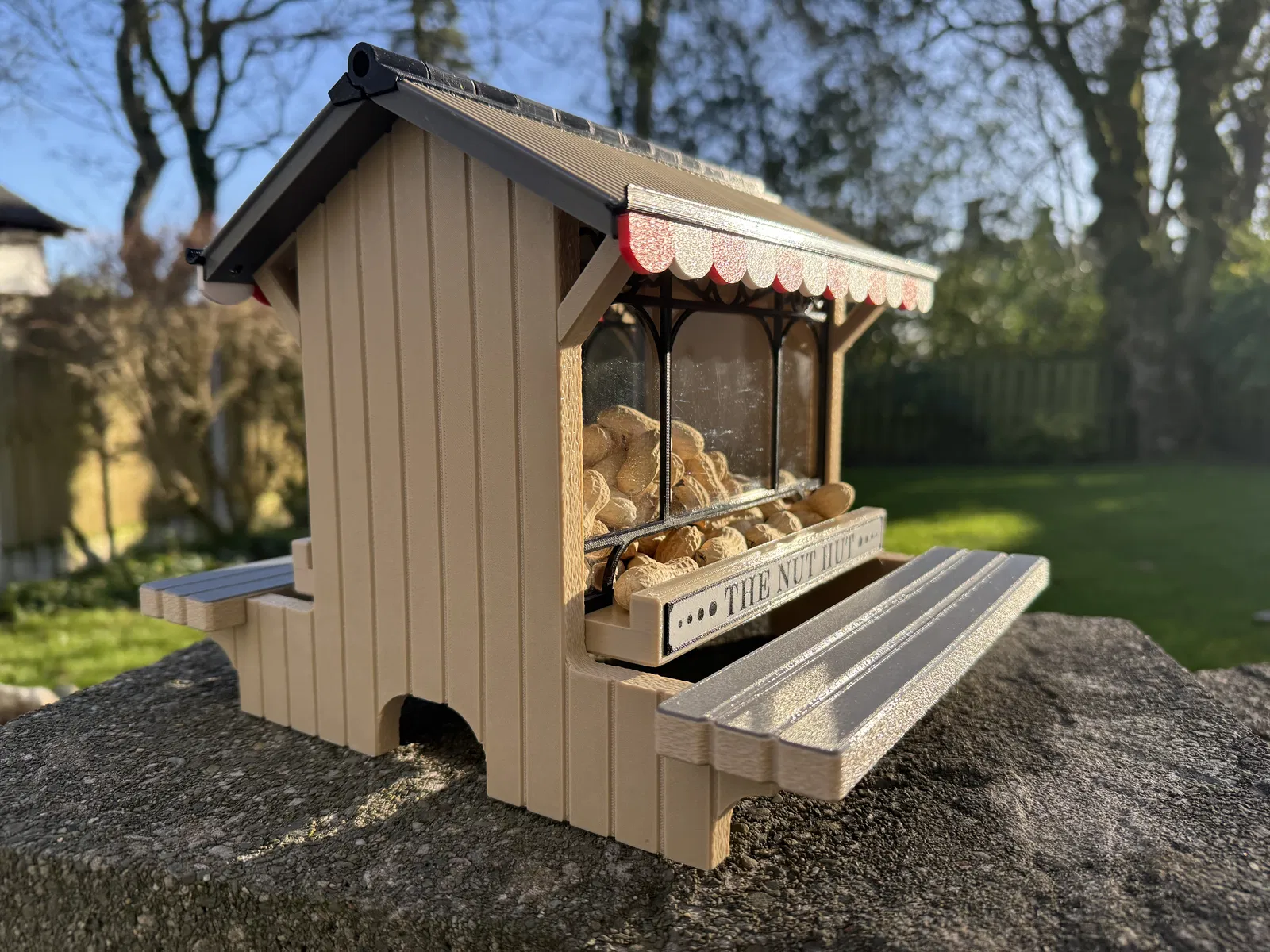

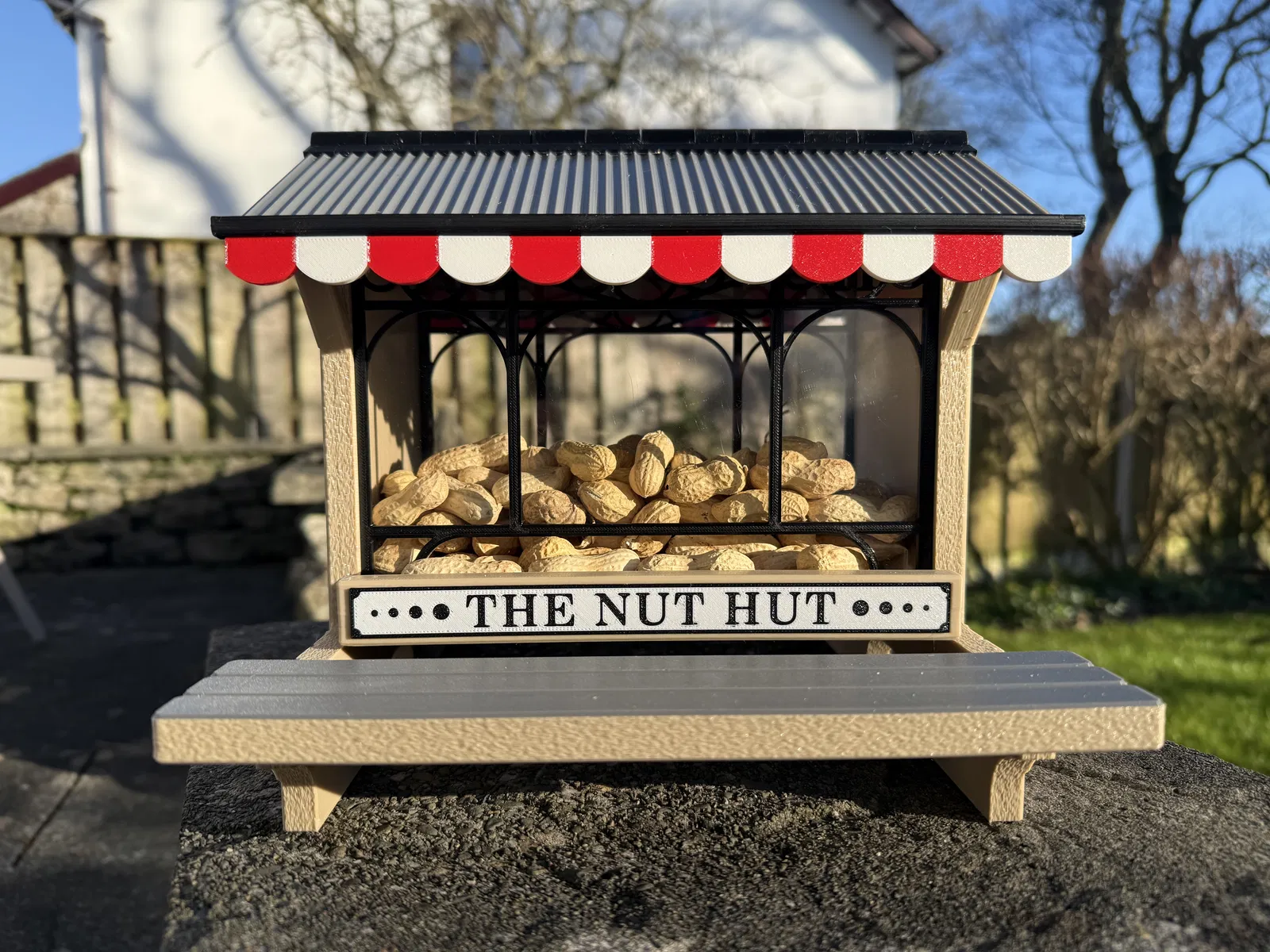

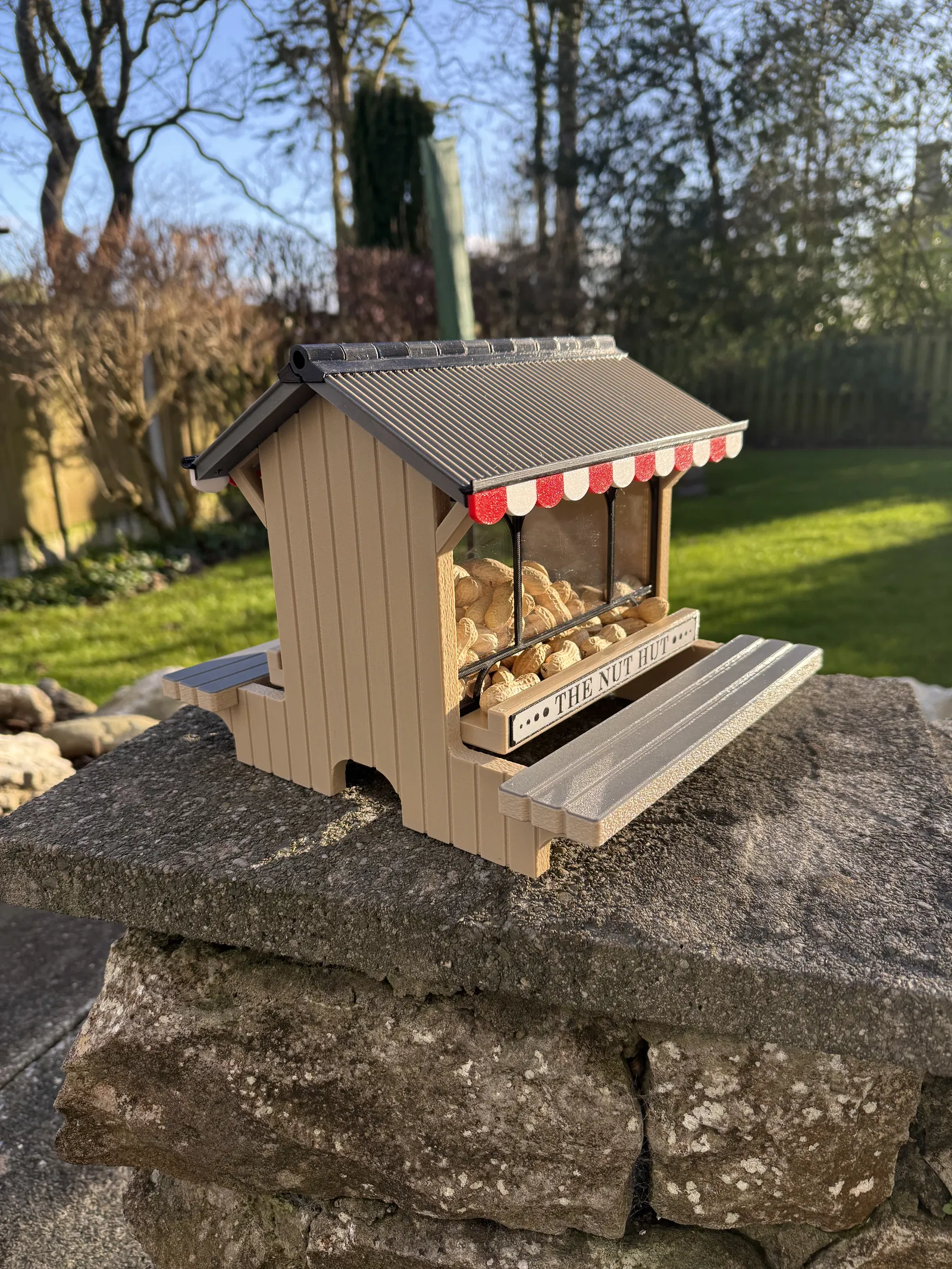

The Nut Hut – Máng ăn cho sóc (Squirrel Feeder)

The Nut Hut là một mẫu máng ăn cho sóc được thiết kế chuyên dụng, nhằm cung cấp chỗ cho ăn hạt khô ráo, dễ tiếp cận cho sóc trong vườn và mấy “bạn lông xù” khác mê ăn vặt.

Sau khi quá ngán cảnh mua mấy cái feeder rẻ tiền trên mạng—để ngoài trời được đúng vài bữa là cong vênh méo mó hoặc rỉ sét—mẫu này được thiết kế lại từ đầu để dùng ngoài trời, với yêu cầu in ấn rõ ràng, dễ làm. Khi in bằng PETG, feeder cho độ bền thời tiết tốt, có hệ máng xối hoạt động được, mái che, và khay hạt nâng cao tự thoát nước để tránh đọng nước và mốc (chứ ai mà muốn hạt bị ẩm mốc đâu).

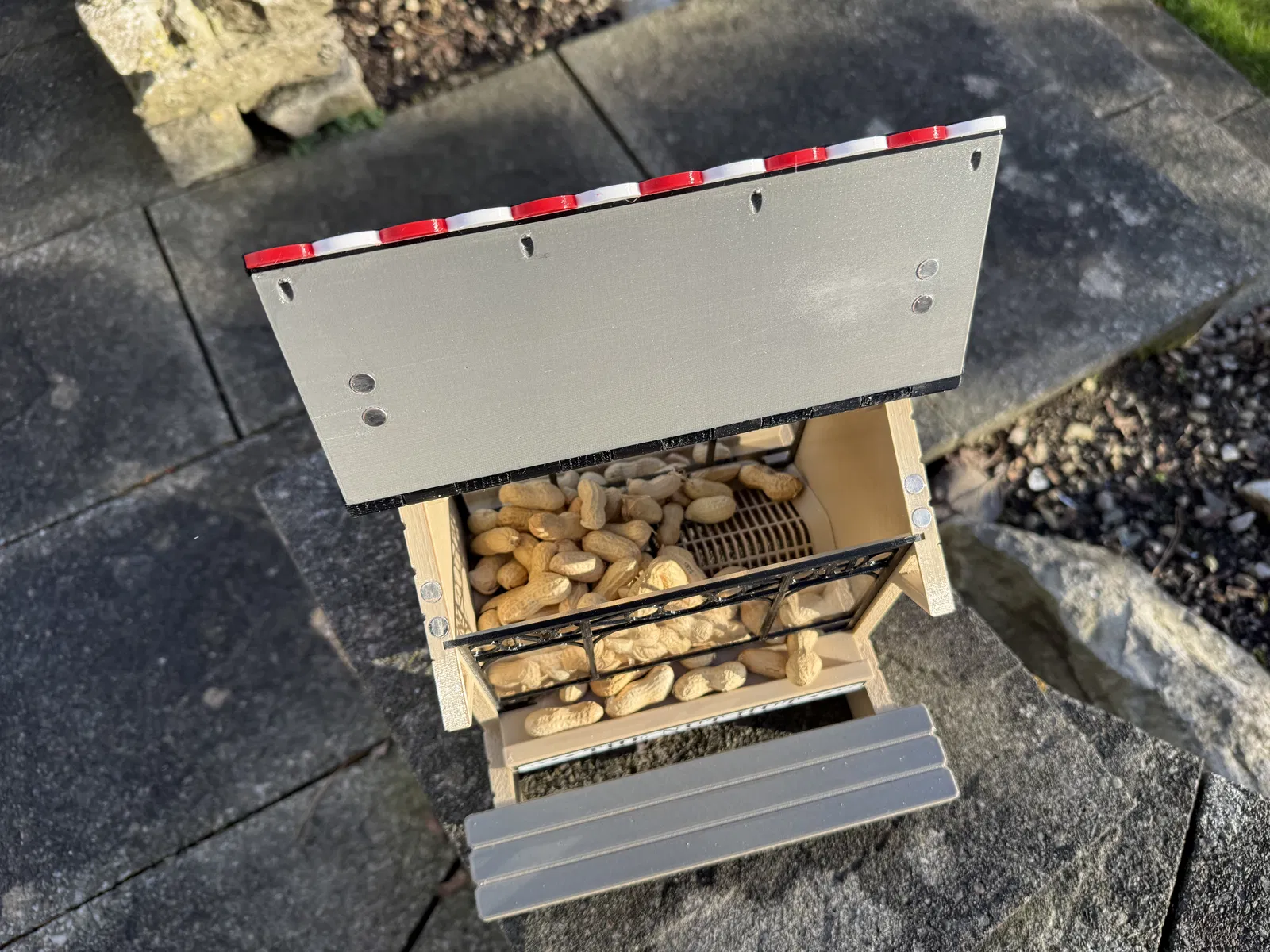

Cửa sổ hông trong suốt giúp bạn nhìn được khi nào cần châm thêm hạt (hoặc đơn giản là ngó xem “khách” hoang dã ghé thăm), và phần mái dạng bản lề giúp mở ra châm hạt rất tiện. Nam châm gắn âm đảm bảo mái đóng chắc, không bị mấy “bé” tham ăn đẩy bung ra dễ dàng.

Vật liệu & Kết cấu

Tất cả chi tiết đều được thiết kế để vừa khít khổ bàn in 250 mm × 210 mm và tương thích với Prusa i3 Mk3S hoặc máy tương đương. Bộ file có hỗ trợ multi-material unit, nhưng hoàn toàn không bắt buộc.

PETG được khuyến nghị mạnh cho độ bền ngoài trời và khả năng chịu UV.

Trong các ảnh minh hoạ, màu filament dùng là Black, Grey, Oak, White, và Red (từ Pursa và Sunlu).

Kích thước ngoài ước tính:

• Rộng: 240 mm

• Cao: 220 mm

• Sâu: 284 mm

Phụ kiện cần thêm

Để hoàn thiện, bạn sẽ cần:

• 4 × nam châm 8×3 mm

• 2 × vít M3 × 35 mm inox đầu trụ (stainless steel cap head screws)

• 12 × vít M3 × 10 mm inox đầu trụ

• 8 × vít M2 × 6 mm inox đầu trụ

• Keo 502 / superglue (để cố định nam châm và bảng hiệu)

• Tấm Perspex hoặc polycarbonate làm cửa sổ (xem bên dưới)

Tất cả ốc vít và nam châm đều là kích thước tiêu chuẩn, dễ mua từ các nhà cung cấp online (như Amazon hoặc tương tự).

Bạn cũng cần tự làm:

• 2 tấm cửa sổ Perspex hoặc polycarbonate cắt phẳng, dày 2 mm
  (Có kèm một mẫu khuôn cắt in 3D.)

Có thể thay bằng vật liệu dạng tấm khác nếu bạn thích, hoặc chỉnh thiết kế khung cửa sổ để dùng dạng lưới/mesh thay thế.

Ghi chú khi in

• Khuyến nghị dùng PETG cho tất cả các chi tiết chịu lực (để chịu UV tốt).

• Nên dùng mặt bàn in PEI dạng textured để bám dính ổn và bề mặt đẹp.

• Không cần thông số in “độc lạ” — chỉ cần độ dày thành và infill hợp lý là đủ.

• Khuyến nghị 3 wall perimeters, 15% gyroid infill, và 0.2 mm layer height để cân bằng độ bền, trọng lượng (để khỏi bị gió thổi bay), và thời gian in.

• Hốc nam châm nên dán keo thay vì ép chặt (press-fit) để bền lâu khi dùng ngoài trời.

• Các file 3MF đi kèm có dùng tính năng “fuzzy wall” để tạo vân kiểu gỗ nhẹ ở các cạnh lộ ra.

• In multi-material được dùng cho bảng hiệu và chi tiết trang trí, nhưng chỉ là tuỳ chọn — nếu máy bạn không hỗ trợ multi-material thì vẫn in một màu cho tất cả chi tiết bình thường.

• Không cần supports do slicer tự tạo; mọi mẫu đã có sẵn supports dễ tháo ở những chỗ cần thiết.

Lắp ráp

1. In khay lớn và 2 vách bên. Bắt vít lại bằng 4 × vít M3 × 10 mm inox đầu trụ.

2. In 2 “ghế” và gắn vào khung bằng 4 × vít M3 × 10 mm.

3. In 2 tấm mái. Dùng 2 × vít M3 × 35 mm ở hai đầu để làm bản lề. Có thể cần tỉa bớt vật liệu support bằng dao mổ (scalpel).

4. In 2 máng xối và 2 mái hắt, rồi gắn vào hai đầu các tấm mái bằng 4 × vít M2 × 6 mm cho mỗi chi tiết.

5. Lắp 1 tấm Perspex, sau đó lắp khung cửa sổ sau, vào phía sau của “hut” (bên dưới tấm mái cố định). Khung sẽ vừa khít và giữ cửa sổ chắc chắn.

6. Bắt tấm mái cố định vào khung bằng 4 × vít M3 × 10 mm. Bước này hơi khó thao tác do chỗ luồn tay — nên dùng lục giác ngắn.

7. Dùng superglue để cố định 8 viên nam châm vào các hốc ở mặt dưới của tấm mái trước và mặt trên của hai vách bên. Để mái mở trong lúc keo khô (khoảng 24 giờ) để tránh bị đọng vệt trắng. Nhớ kiểm tra đúng cực nam châm để hút nhau chứ không đẩy nhau.

8. Cuối cùng, dán 2 bảng hiệu vào các hốc ở hai bên khay hạt.

9. Mặt dưới khung có sẵn 4 lỗ M3 x 20mm để bạn bắt cố định xuống một tấm đế nếu cần.

Nếu bạn thích bản thiết kế này, hoặc phát hiện chỗ nào sai sót, cứ nhắn mình nha — mình cũng rất muốn xem hình các phối màu khác hoặc các bản bạn đã làm.

Bạn được quyền in, chỉnh sửa và phát triển dựa trên thiết kế này — vui lòng ghi nguồn thiết kế gốc nếu bạn chia sẻ hoặc bán các bản phái sinh.
