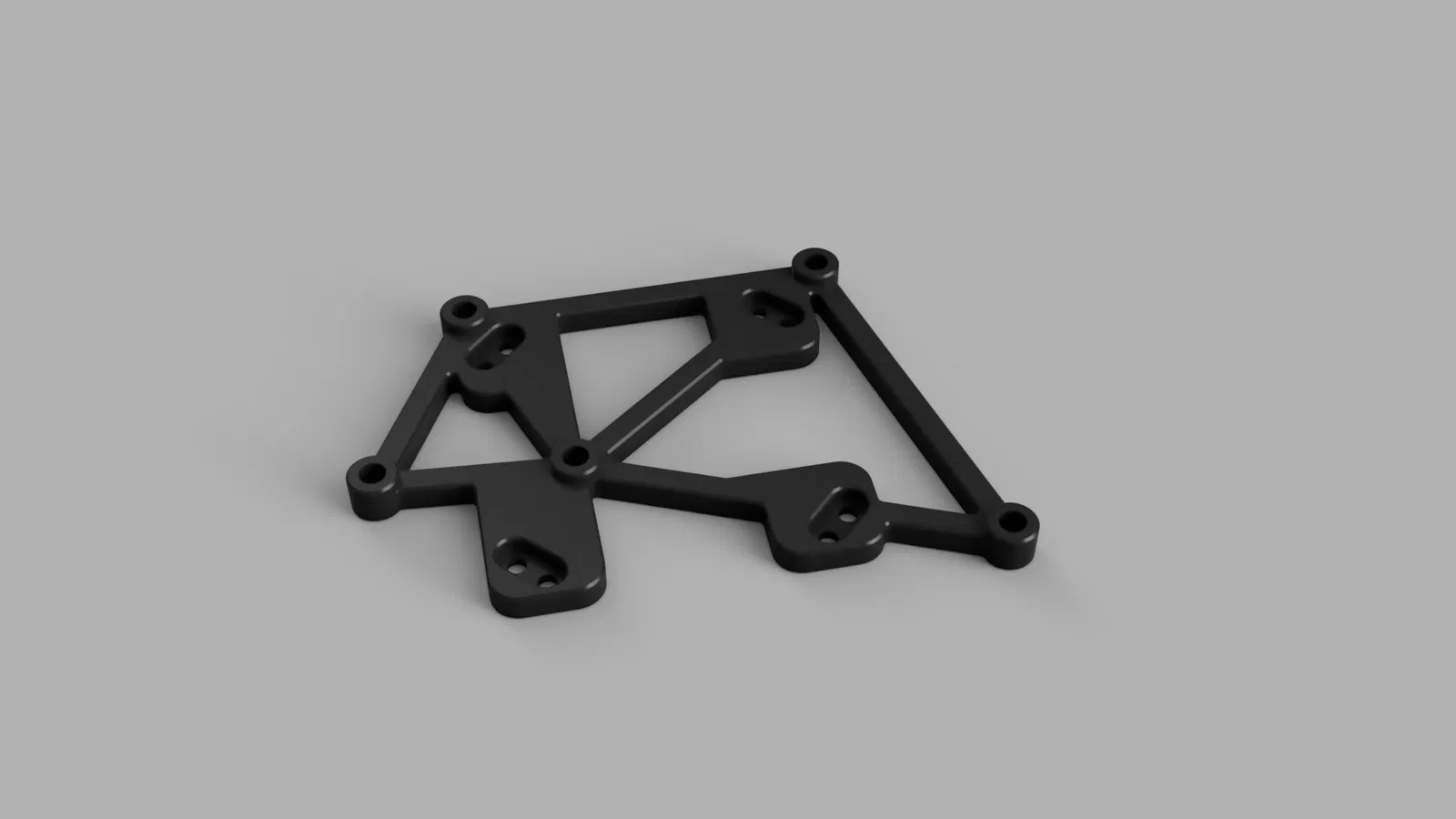

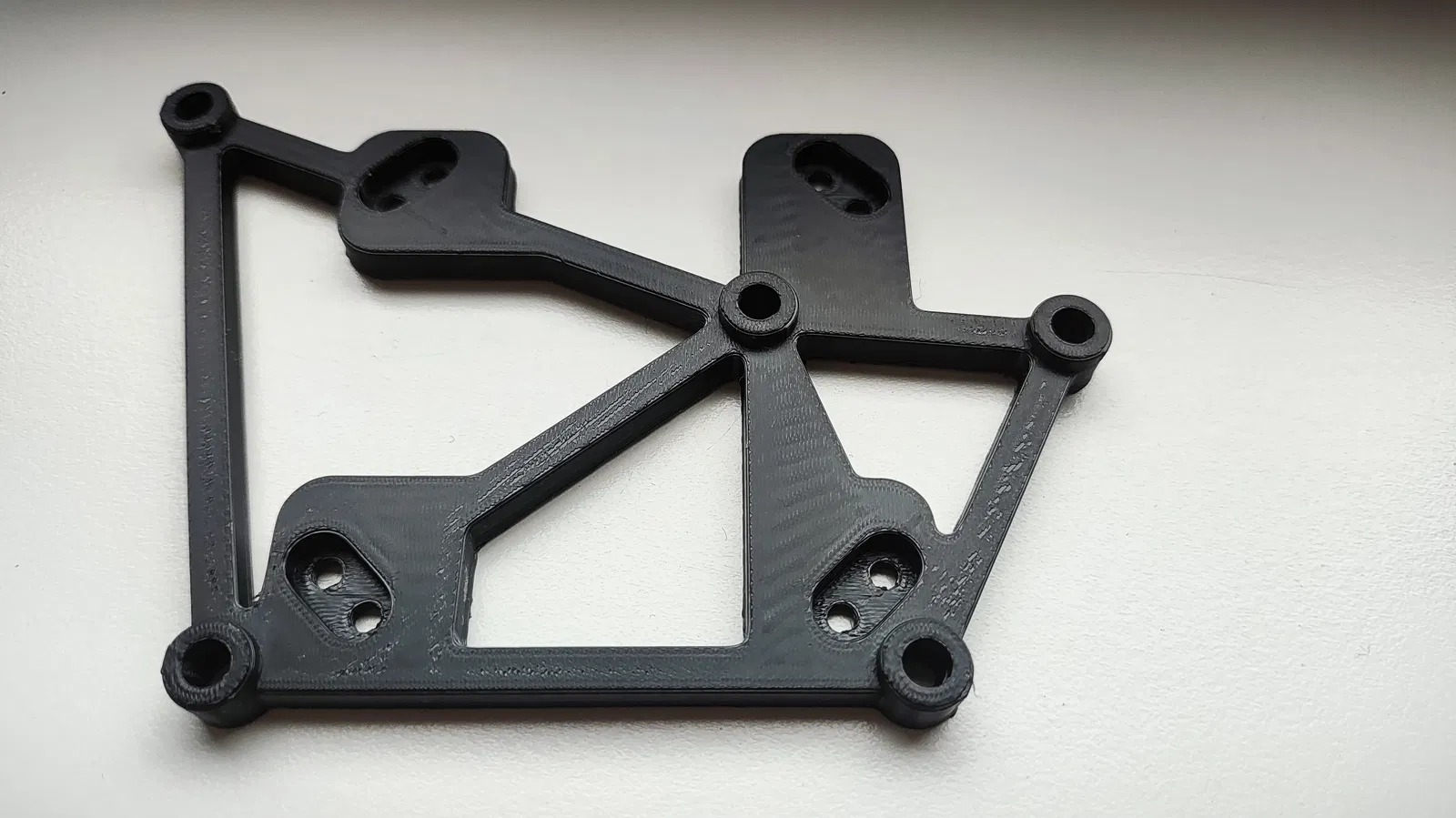

Ngàm gắn DIN Rail cho SKR Mini E3 V3

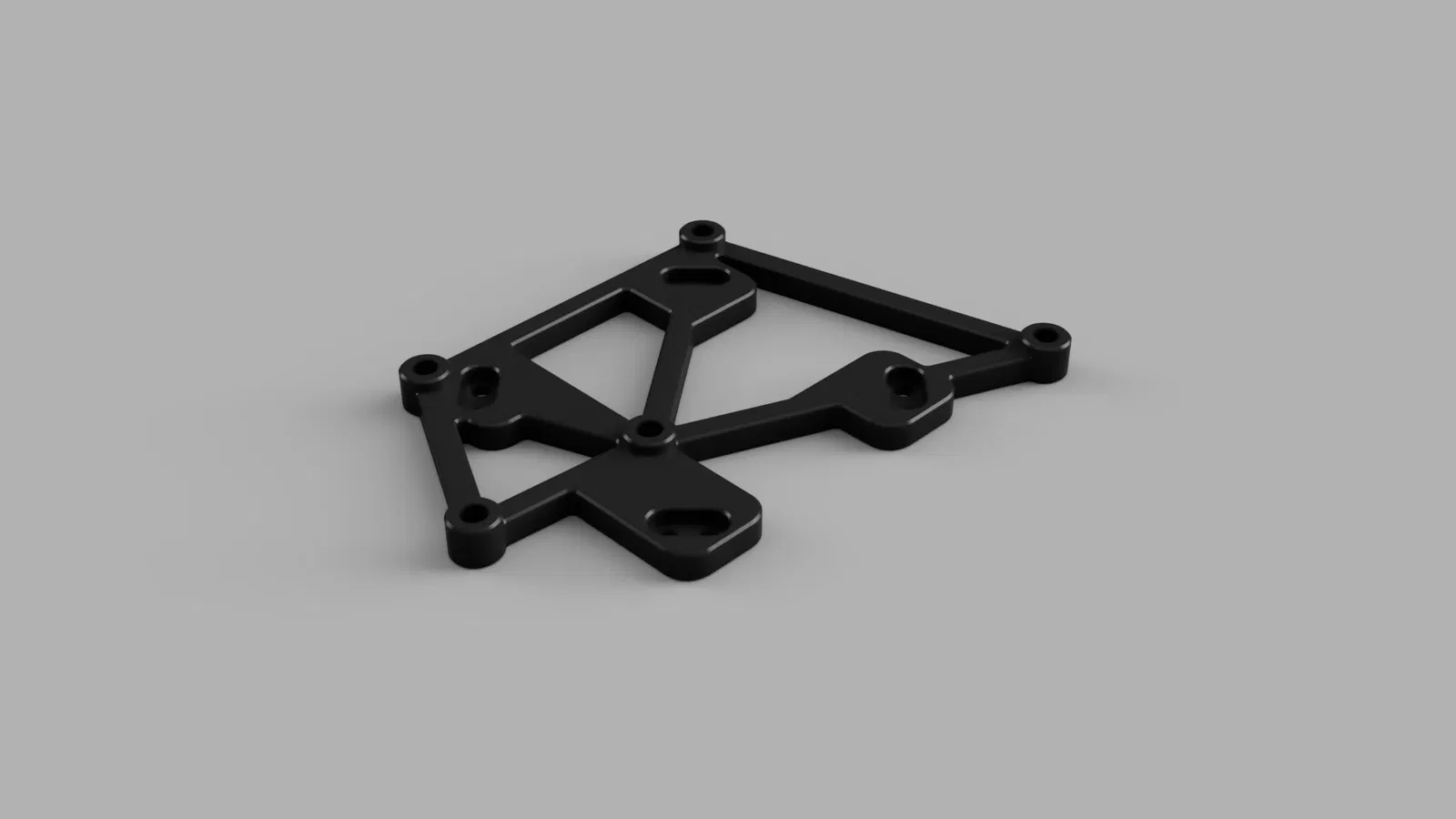

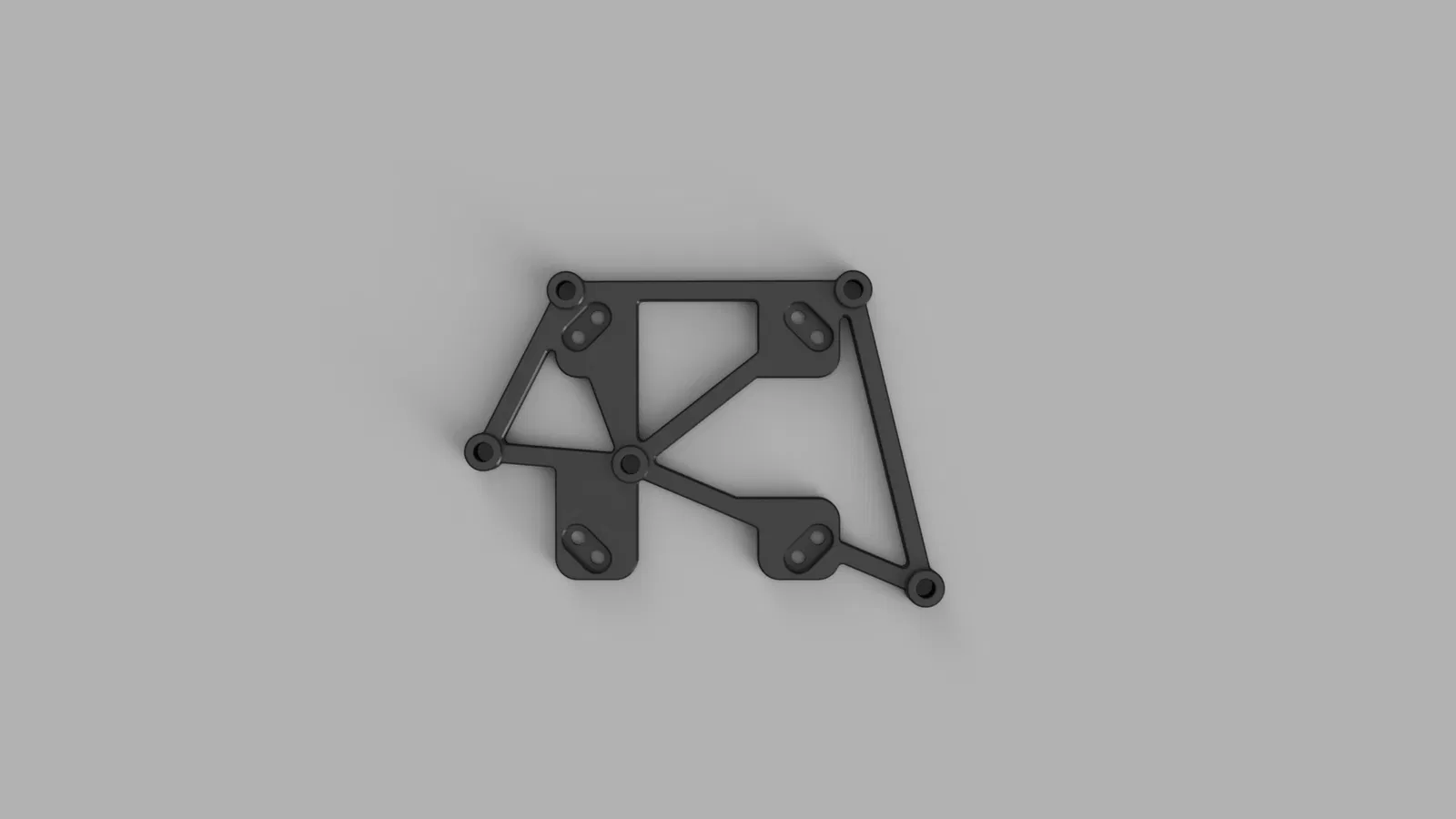

Ngàm gắn SKR Mini E3 V3 lên DIN rail, dùng 2 DIN mounting brackets của mmuellerphoto với 2 hướng lắp tuỳ chọn để chắc chắn hơn. Heatset insert (Voron spec) lắp từ phía sau; kèm danh sách ốc M3.
Mô tả
Mấy mẫu ngàm có sẵn mình thử qua vẫn chưa đúng ý, nên mình tự làm một cái.

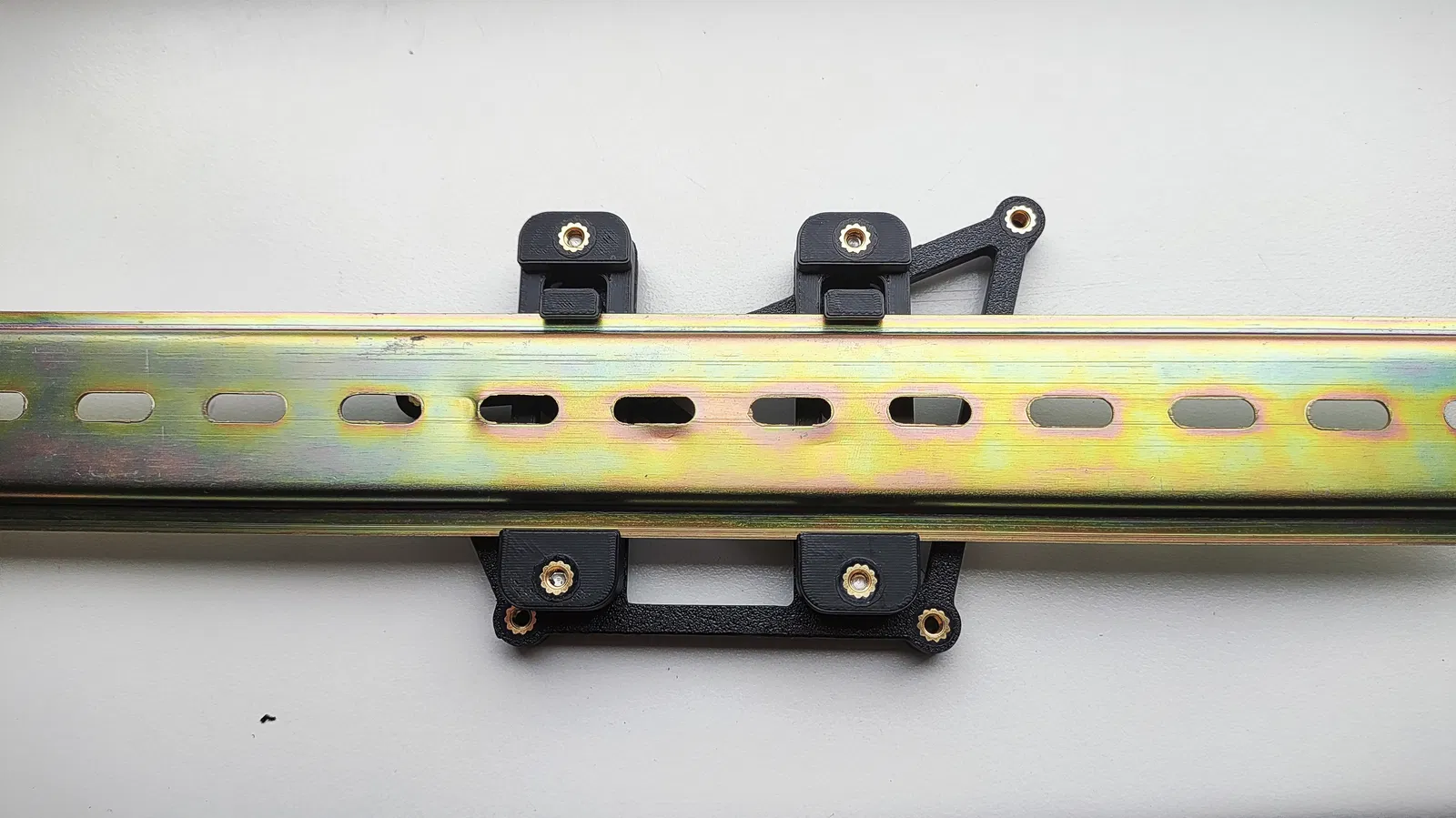

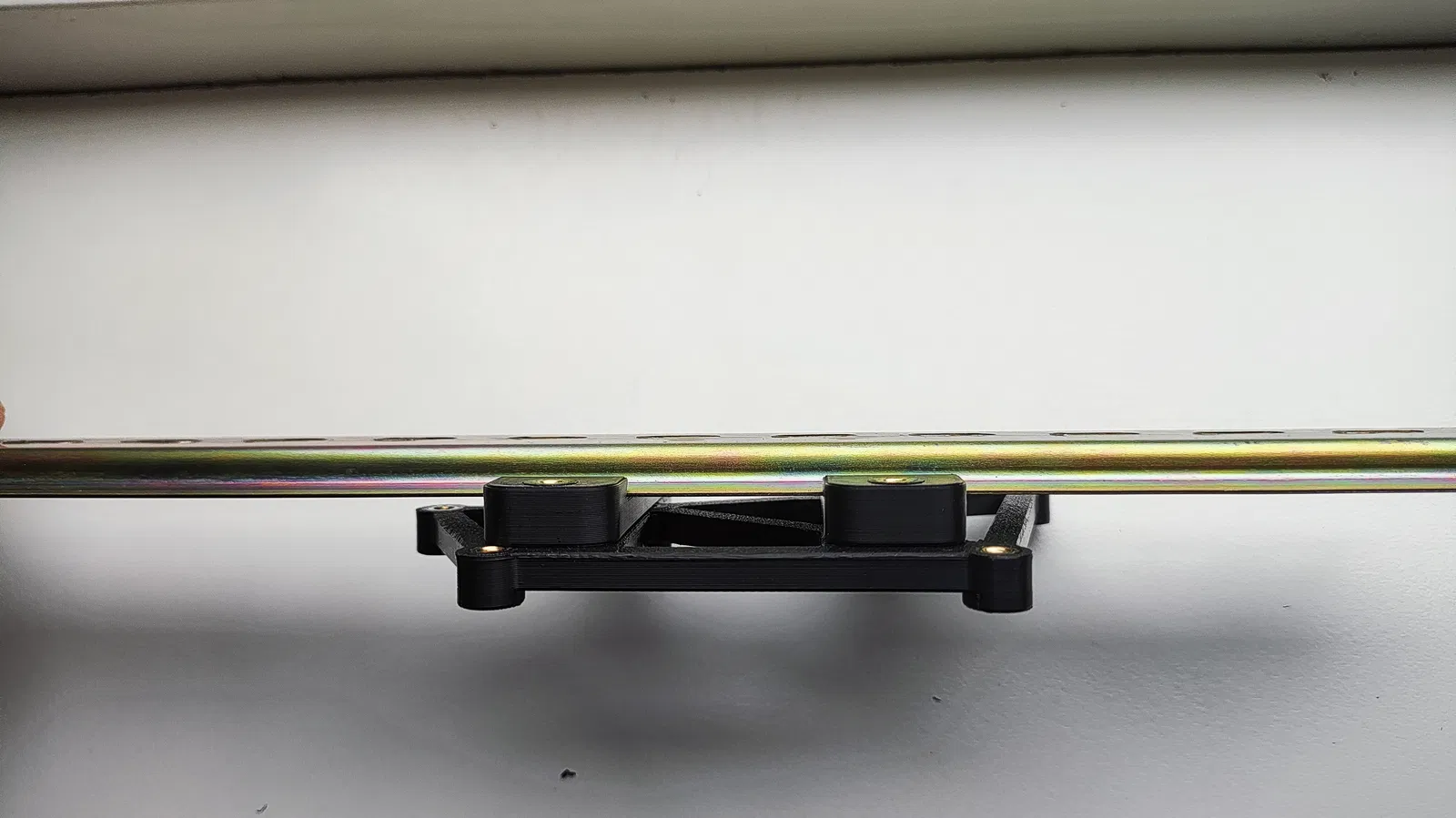

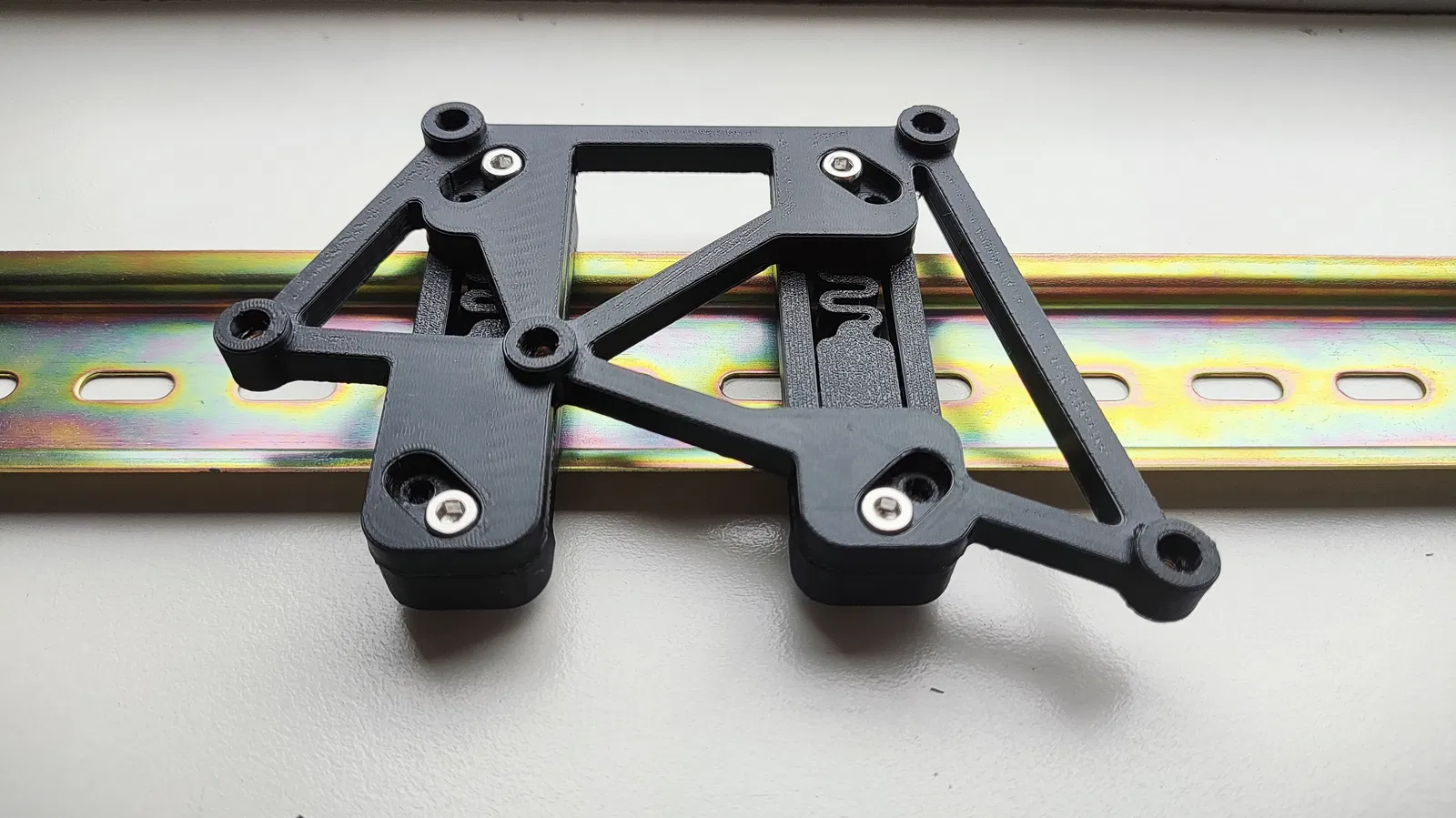

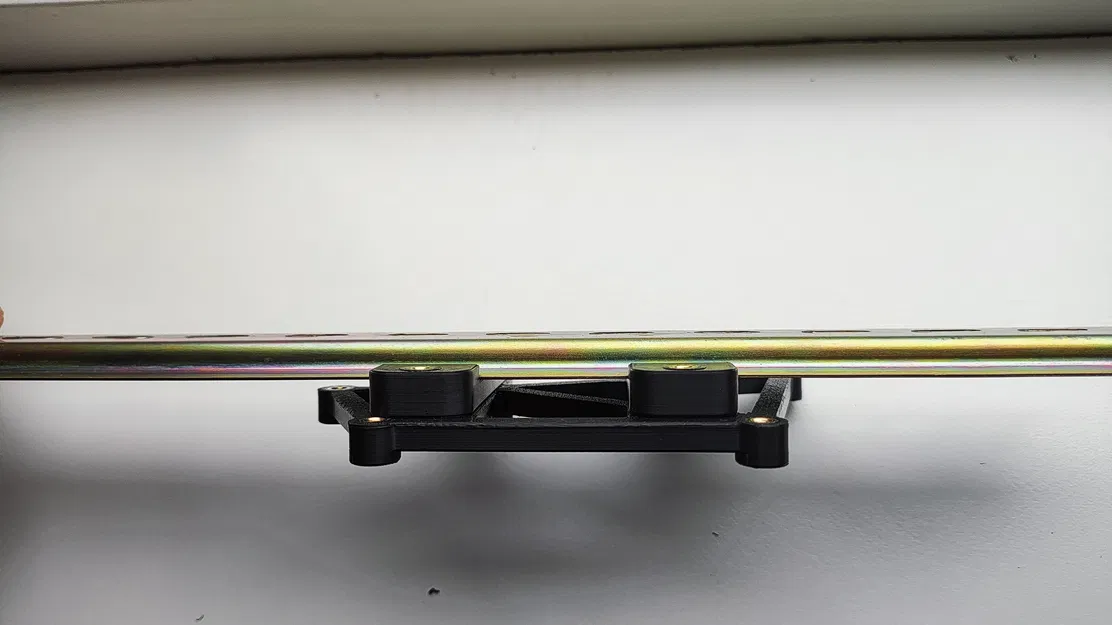

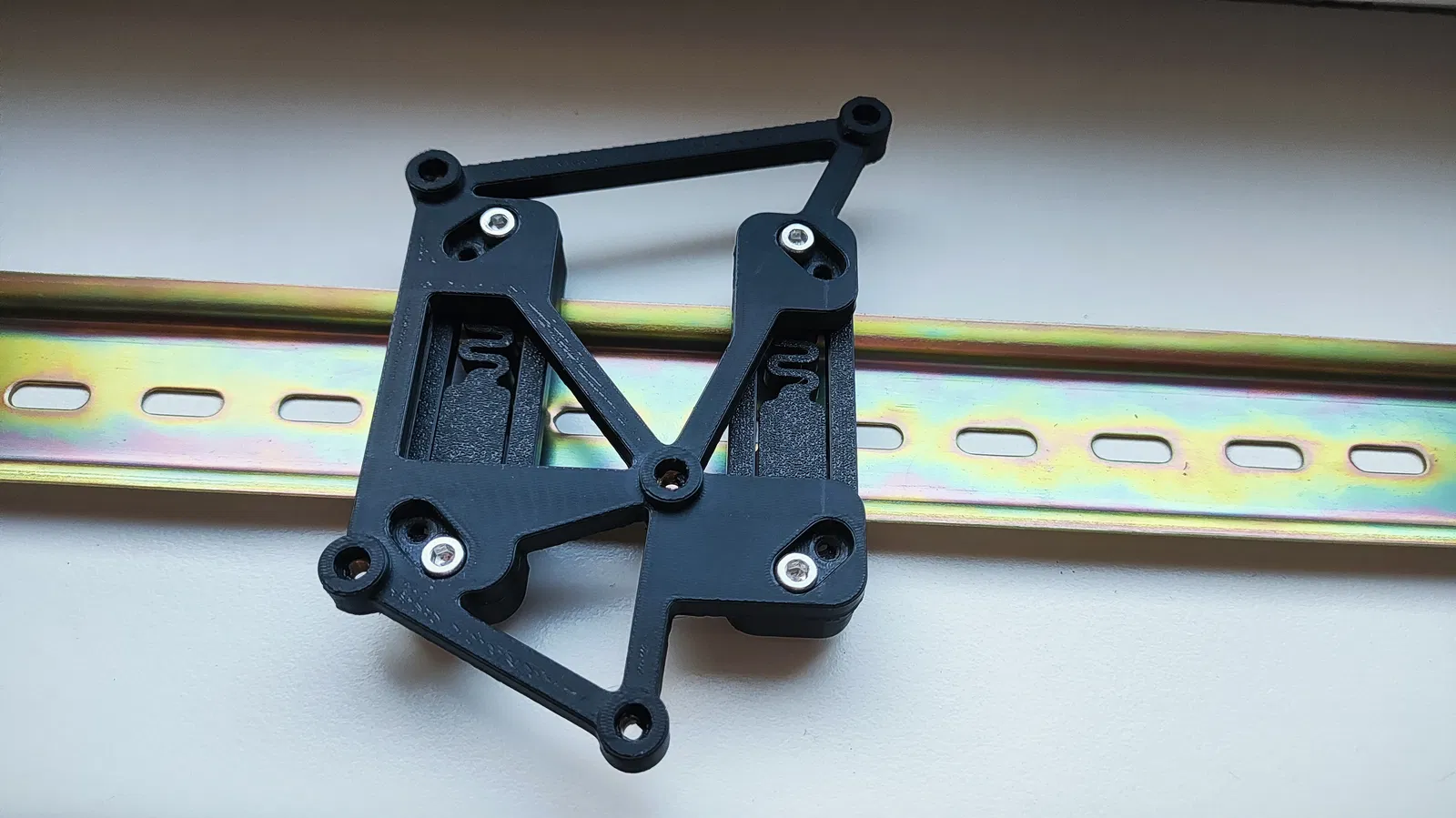

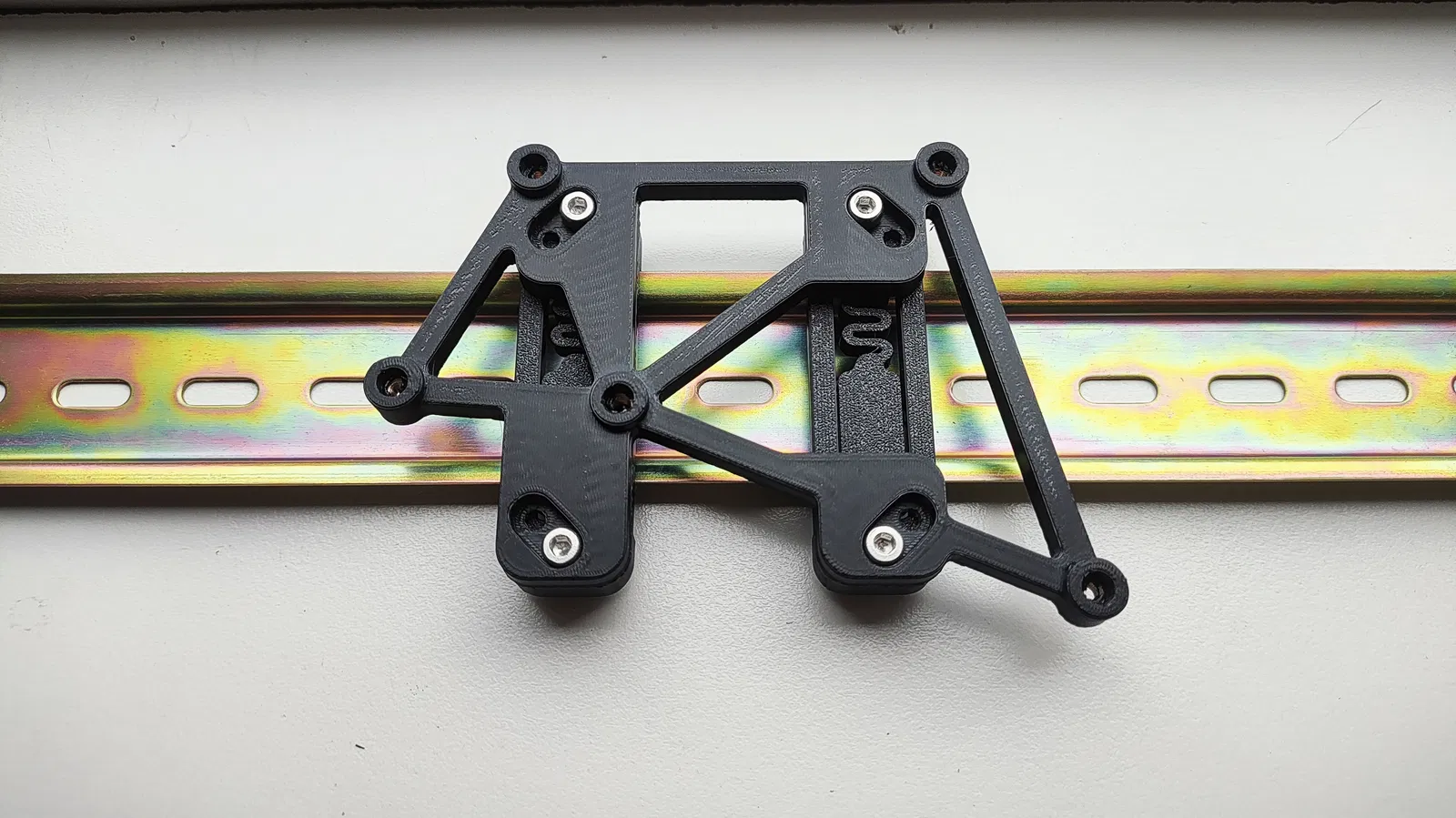

DIN Rail Brackets của mmuellerphoto dùng rất ổn, nên mình thiết kế ngàm dựa theo bộ đó và cho phép chọn hướng lắp. Mình cũng muốn gắn chắc chắn hơn, nên thiết kế này dùng 2 bracket.

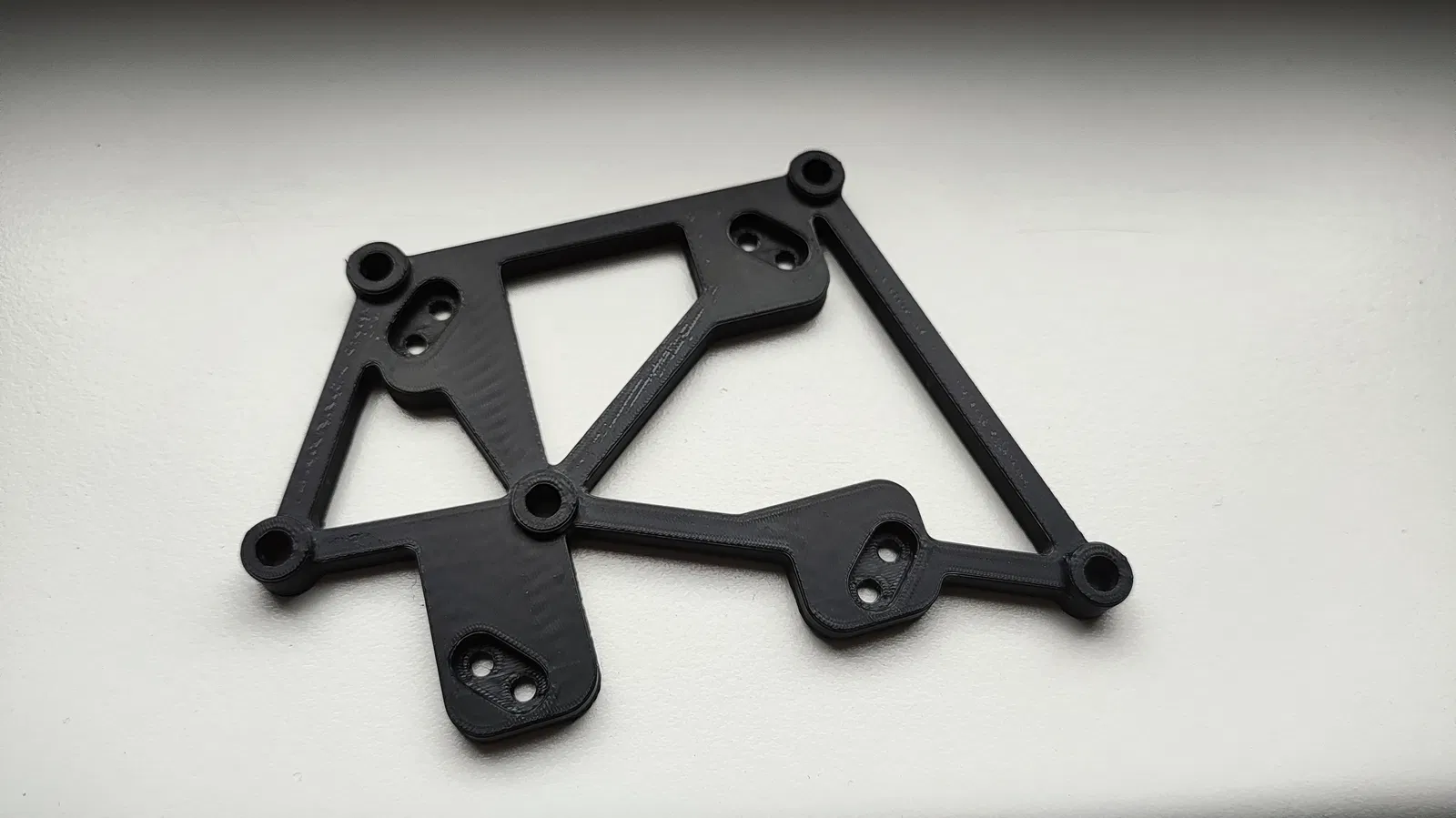

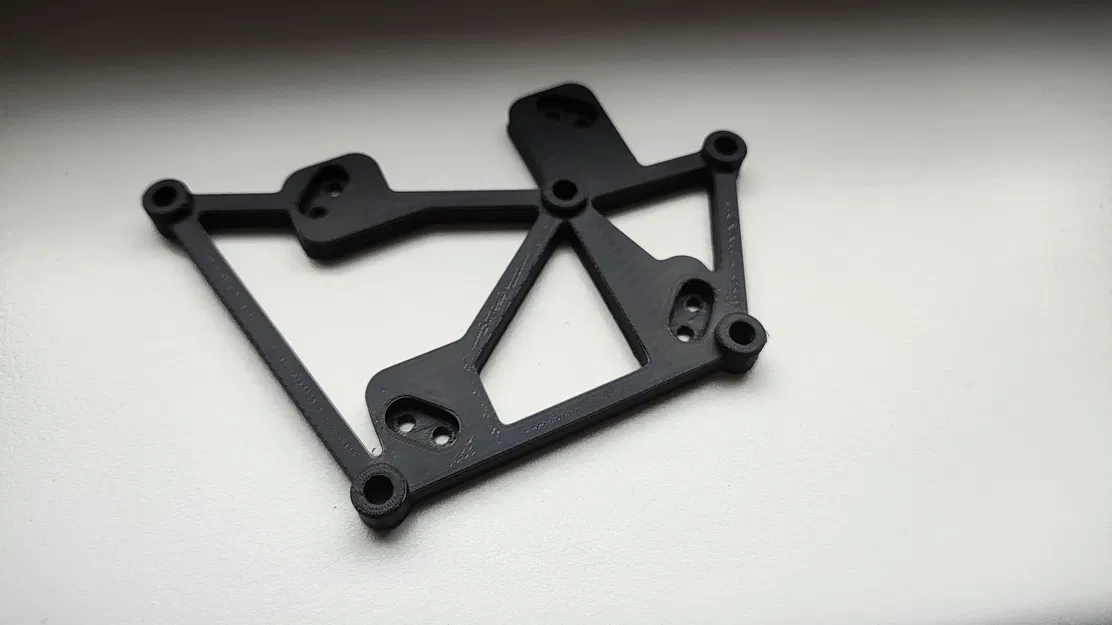

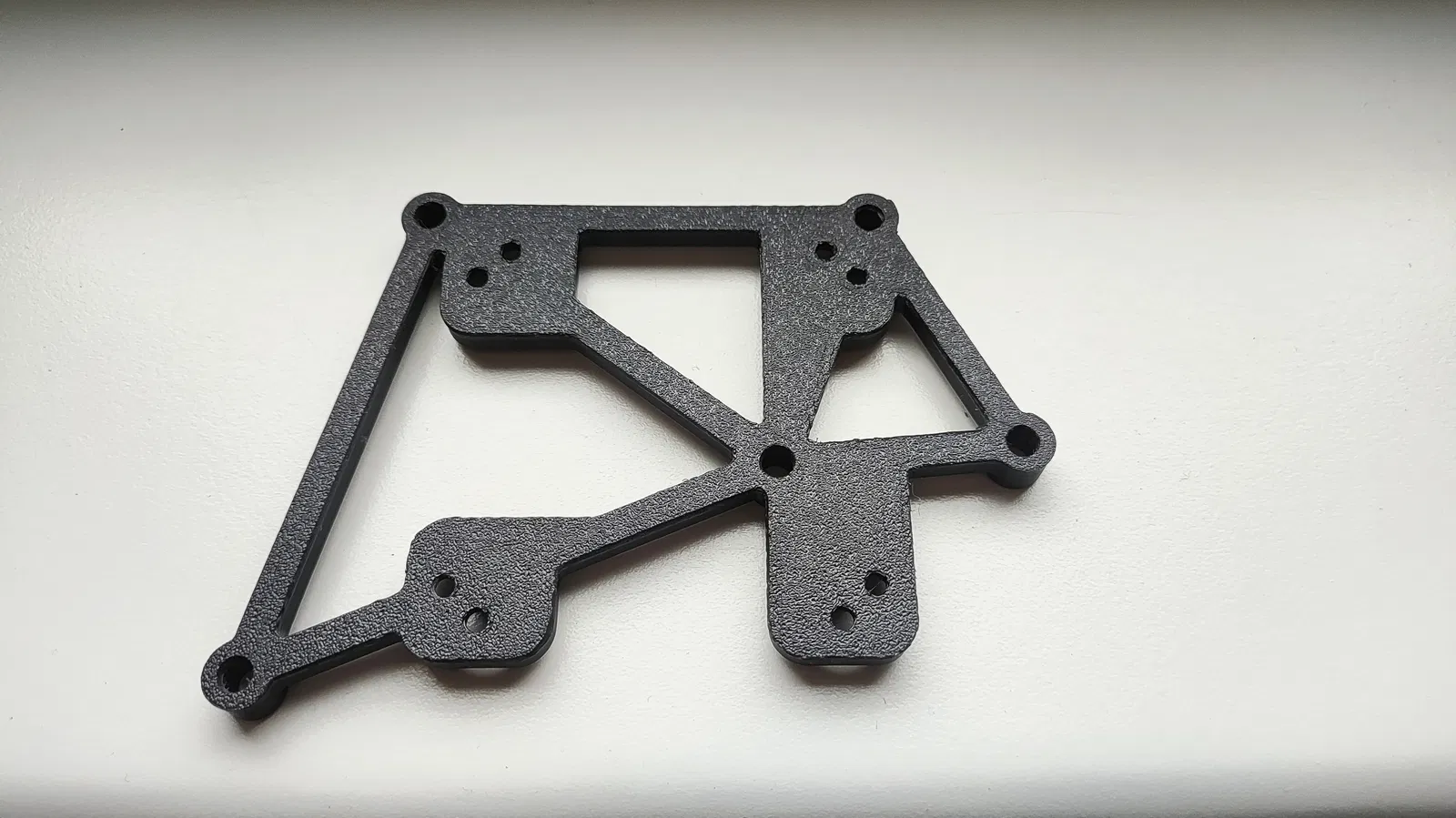

Heat inserts được thiết kế để ép/lắp từ phía sau.
Item
Qty.
Cho board:
Voron spec heatset insert
x5
M3x8 SHCS hoặc BHCS
x5
Cho brackets:
Voron spec heatset insert
x4
M3x8 hoặc M3x6 SHCS
x4
02.01.2026. - Rev. 1: Chỉnh dung sai cho các lỗ và thêm chamfer cho lỗ để lắp heat insert.
