Giá đỡ anten MLA-30+ cho ống EN20 (20 mm)
- Lượt tải
- 0
- Lượt thích
- 1
- Lượt coi
- 62
- Bản remix
- 0
- Bình luận
- 0
File 1 1,7 MB
- MLA-30plus_1767640850.stlSTL · 1,7 MB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #192404
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC BY-SA — Ghi công, chia sẻ tương tự
Mô tả

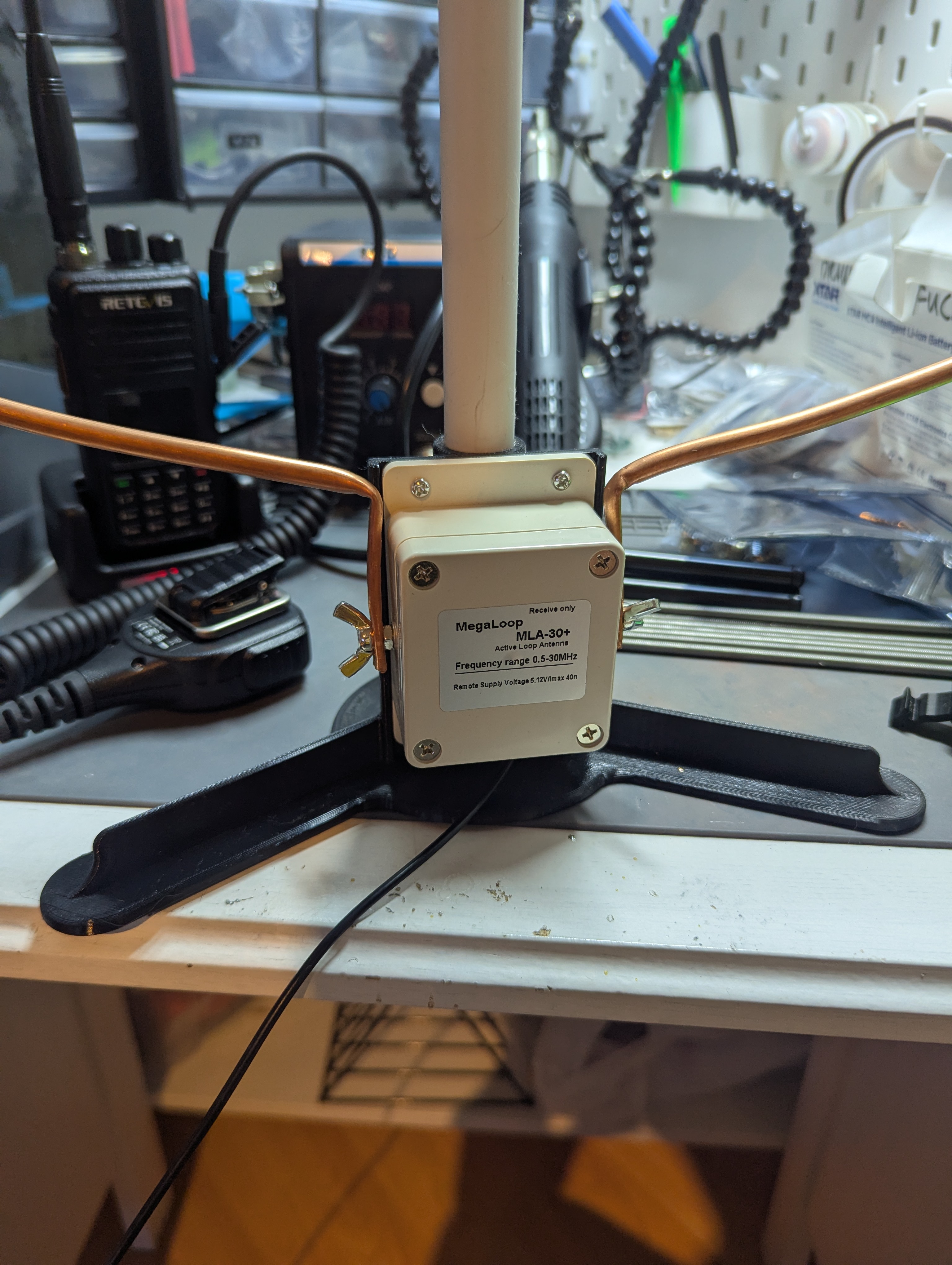

Bản remix rất đơn giản, vừa khít với các ống lắp đặt phổ biến đường kính 20 mm.
Nếu bạn tò mò thì mình có chỉnh lại antenna như sau:
-
Cắt Bias-T USB-Converter và cấp nguồn trực tiếp bằng bộ nguồn switching 12V
-
Thêm một transformer quấn tỉ lệ 2:8 giữa antenna và các đầu nối PCB (phía antenna có trở kháng thấp) – cách này match với Amp-IC tốt hơn thiết kế gốc và cho đáp tuyến tần số dễ chấp nhận hơn
-
Gắn diode mắc lưng-đối-lưng (back-to-back) để bảo vệ IC khỏi tín hiệu mạnh
-
Thay dây antenna gốc bằng một ống đồng mềm
Dây random vẫn bắt sóng tốt hơn lol
Thông số in
- Định dạng
- stl
- Số file mô hình
- 1
- Tổng dung lượng
- 1,7 MB
- File lớn nhất
- 1,7 MB
