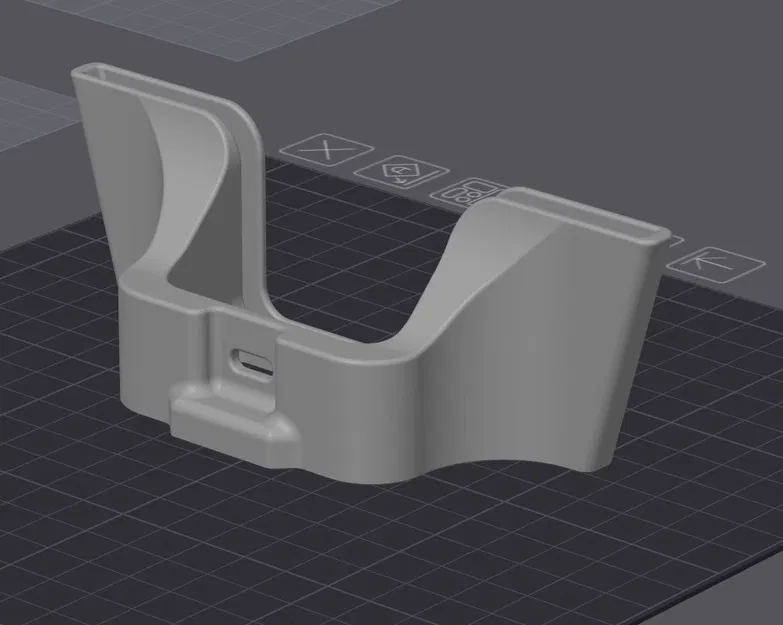

Giá đỡ turntable cho Anycubic Wash and Cure 2.0

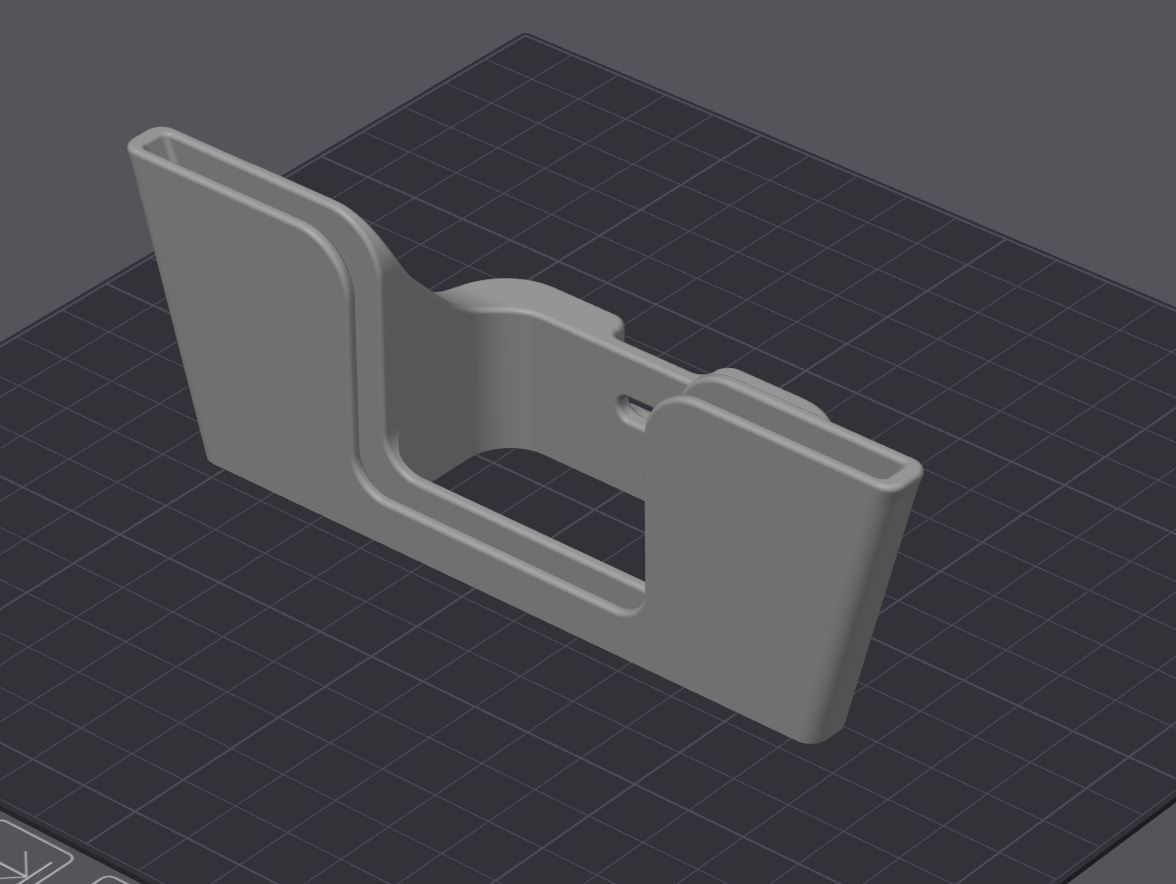

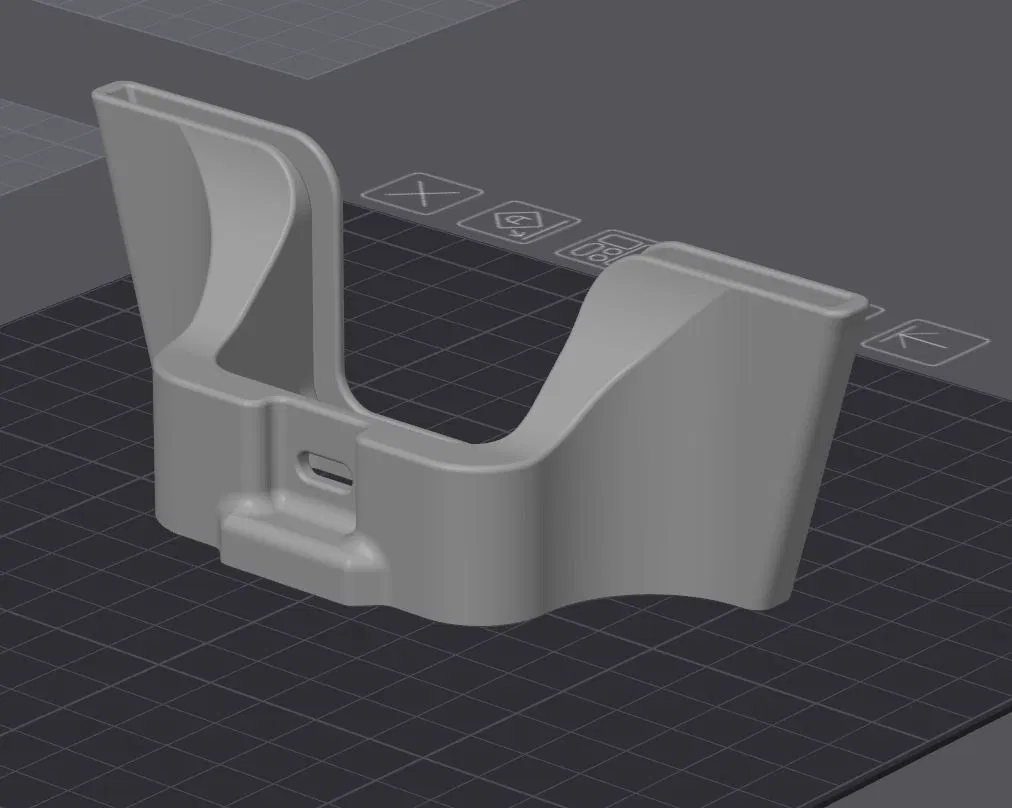

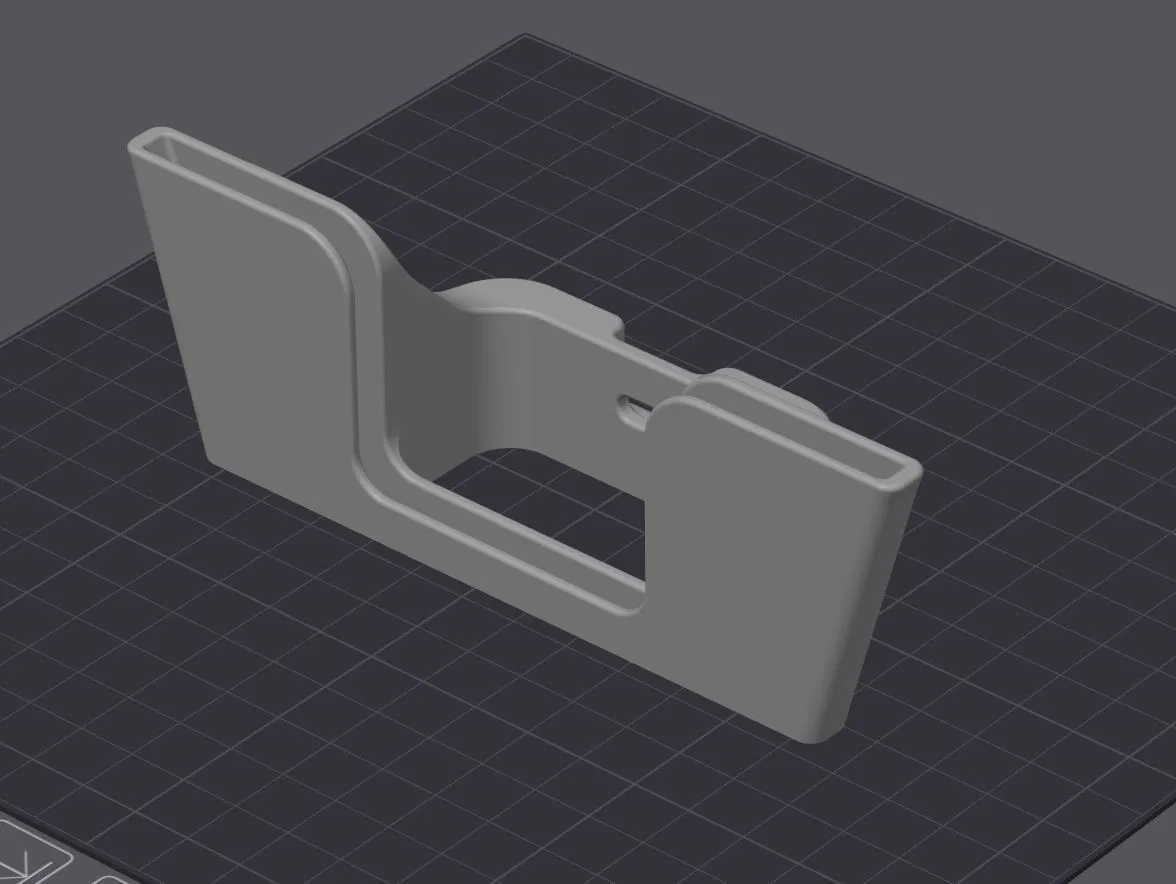

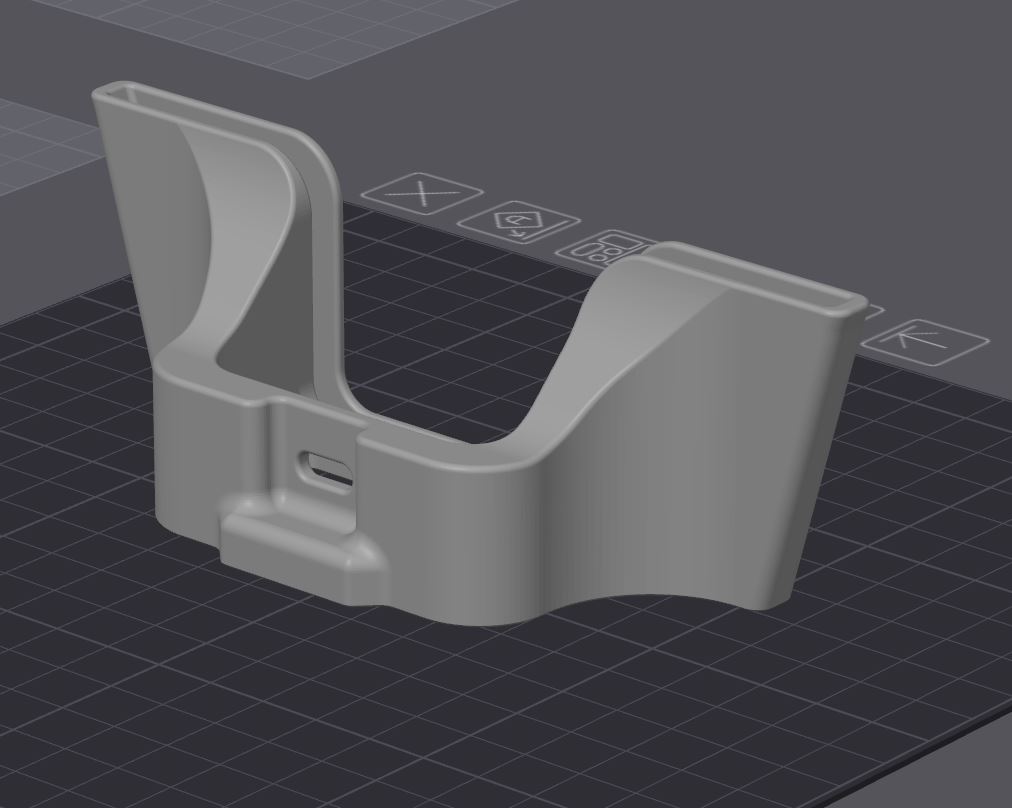

Một chi tiết trượt ôm quanh thanh LED của Wash and Cure 2.0 và tạo chỗ để cất cái turntable.

- Ghi chú quan trọng :

• Máy wash and cure của mình không còn nguyên bản (not stock), nên mẫu này sẽ không vừa với máy stock.

Mình mua lại máy cũ. Trên máy của mình, cũng như nhiều máy cùng đời khác, cảm biến break beam (cảm biến IR bắt ốc ở phía sau tháp LED) hoạt động không ổn.

Nói ngắn gọn: máy có cơ chế an toàn, sẽ không cho curing chạy nếu chưa đóng nắp, vì lý do hiển nhiên.

Cơ chế này hoạt động bằng cách chờ cảm biến IR break beam được bắt phía sau tháp LED nhận ra cái nắp nhờ một miếng sticker phản quang, có nhiệm vụ phản xạ ánh sáng về lại cảm biến để máy biết là nắp đã đóng.

Nhưng trên rất nhiều máy, hệ này bị lỗi ngược lại và làm mấy trạm đó gần như không xài được.

Bằng cách nào đó cảm biến bị “lú” và không nhận nắp nữa, trừ khi bạn kéo cái nắp lại gần nó. Đây là một cách xử lý vừa bất tiện vừa vô lý, và mình thấy người ta report đầy trên mạng.

Mấy cảm biến kiểu này cũng được lắp trên máy in Photon Mono, nhưng trên mấy máy đó có tuỳ chọn trong menu cho phép tắt cảm biến, là hết chuyện. Còn Wash and Cure thì không phải dạng thiết bị có thể flash firmware mới, nên chuyện cập nhật máy cho trạm này gần như không có cửa.

Mình đã tìm ra cách sửa dứt điểm cái lỗi cực khó chịu này trên máy của mình.

Mình mở đáy máy, tháo ốc và rút jack cảm biến ra, dán một miếng giấy hình vuông lên một vách bên trong phần đế, rồi dùng băng keo 2 mặt dán cố định cảm biến quay mặt vào miếng giấy đó, sau khi đo khoảng cách sao cho cảm biến luôn “nhìn thấy” vách. Sau đó mình cắm lại cảm biến và đóng máy lại.

Cách này đã chạy ổn ở đây suốt một thời gian rất dài.

Gần đây mình có nghịch Arduino và cảm biến, rồi tự xài nhiều break beam nên giờ mình biết là hoàn toàn có thể tháo hẳn cảm biến ra, rồi nối chân V và S bằng một dây jumper, ở giữa có thêm một điện trở. Nhưng hiện tại mình vẫn để cảm biến dán quay vào vách như cũ.

Ý mình là: cái turntable holder này sẽ không vừa trên máy còn giữ nguyên cảm biến break beam ở vị trí cũ, vì chi tiết này ôm sát tháp LED và mấy con ốc trước đây giữ cảm biến giờ được dùng để bắt chi tiết này vào tháp.

Tất nhiên bạn cũng có thể cắt chừa một khoảng cho cảm biến trong slicer, nếu bạn thật sự thích vị trí break beam của bạn.

Ngoài ra, máy wash and cure của mình lúc mua không có turntable, nên mình tự làm một cái bằng MẪU NÀY và một miếng đĩa acrylic đường kính 150mm cắt từ tấm acrylic dày 5mm. Mình không biết kích thước turntable chính hãng đi kèm những trạm này là bao nhiêu nên cái holder của mình không thiết kế để vừa cái chính hãng đó. Nếu vô tình vừa thì tốt, nhưng đó không phải mục tiêu ban đầu.
