Tấm I/O shield có khe Keystone

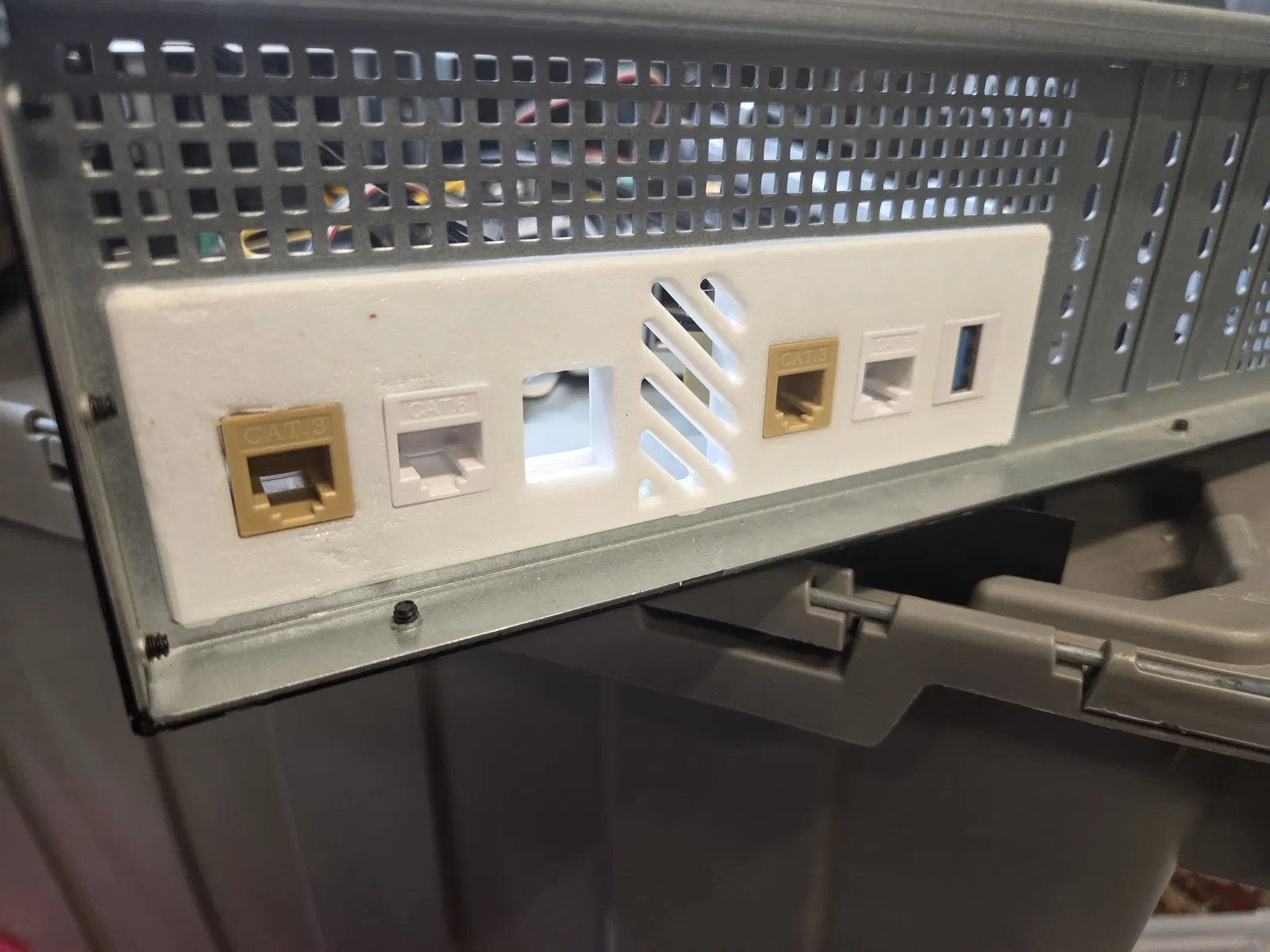

Mẫu I/O shield có 6 khe Keystone để gắn cổng USB/mạng/RJ12 khi bạn lắp thiết bị khác mainboard trong thùng máy. Có khe thoáng ở giữa; fit dạng ma sát, PETG có thể cần chỉnh để Keystone bấm “click” chuẩn.
Mô tả

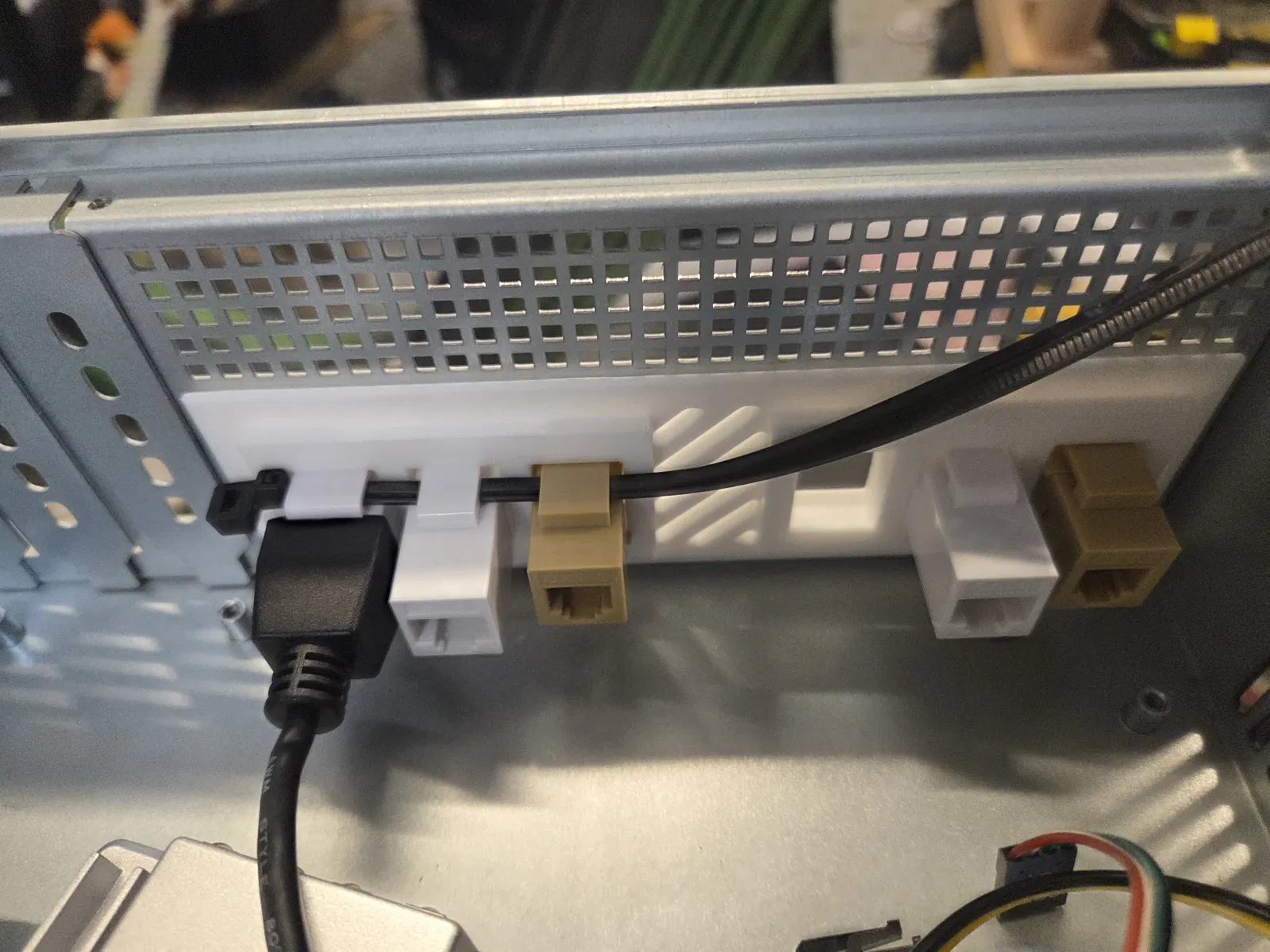

Mình có chừa sẵn 6 khe Keystone trên mẫu này vì như vậy vừa đủ rộng, lại còn có phần thoáng (venting) ở giữa. Mình dự tính gắn 2 con ZimaBoard vào case 2U này, nên muốn làm passthrough cho cổng USB/mạng, và mỗi con thêm một cổng RJ12 cho bo DC control của JetKVM.
Mình cần vệ sinh printbed, nhưng chắc in theo hướng úp mặt xuống (face down) sẽ cho bề mặt đẹp nhất. Mình gặp chút khó khi bấm cho tất cả Keystone “click” đúng vào khe (in bằng PETG), nhưng dùng zip tie để chêm, nạy nhẹ phần ngàm (clips) ra thì giữ rất chặt. Lần tới chắc mình sẽ thử PLA, hoặc chỉnh lại hướng in/cấu hình support khác.
Phần lẫy (detents) hai bên giữ cũng ổn với nhu cầu của mình. Lúc lắp cần lực gần giống mấy cái I/O shield kim loại đi kèm mainboard, nhưng đây chỉ là kiểu ma sát (friction fit), nên nếu ấn mạnh đủ thì vẫn có thể bị đẩy lọt vào trong.
