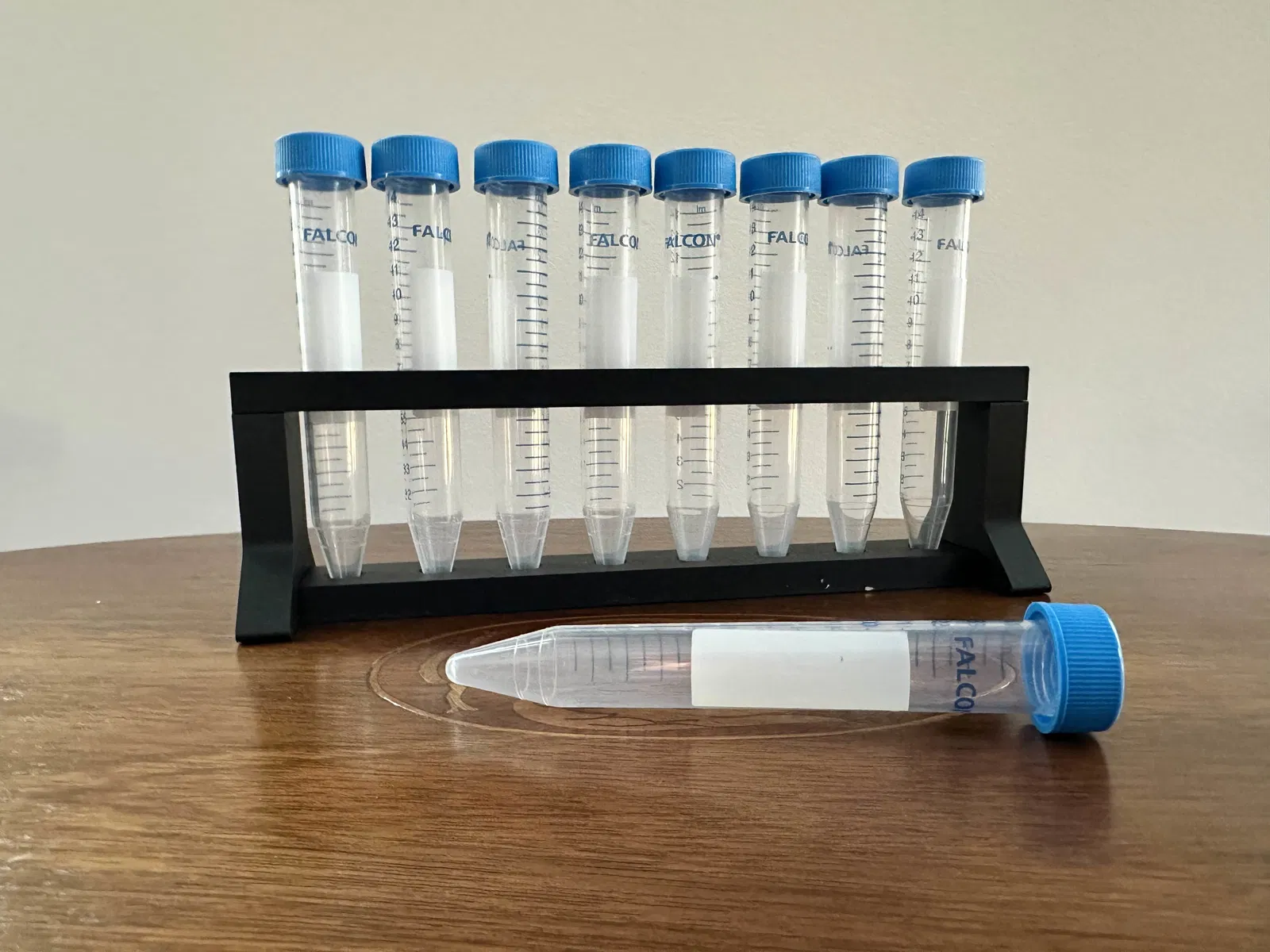

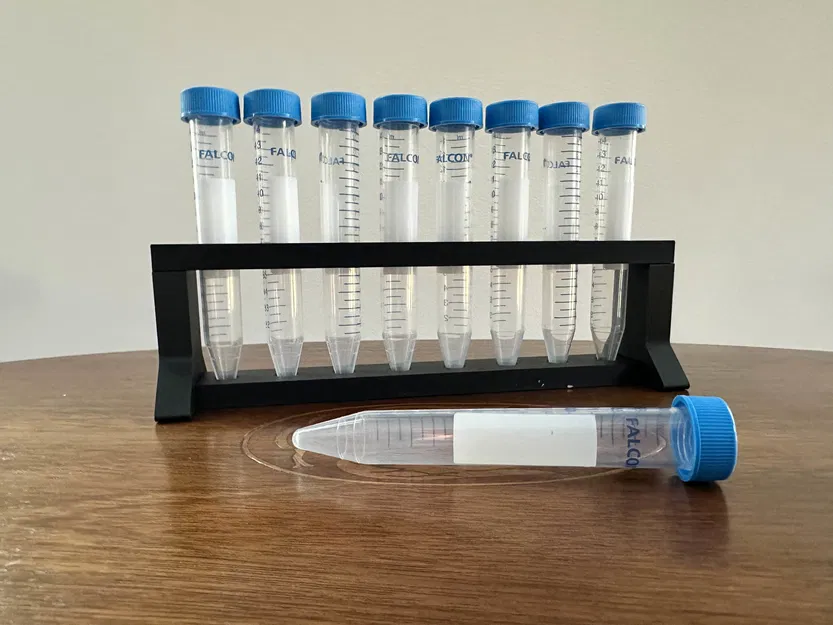

Khay/giá đỡ ống nghiệm cho ống conical 15mL 17x120mm

Một người bạn làm ở phòng lab nghiên cứu cần vài cái test tube rack cho ống nghiệm dạng conical. Mình thiết kế rack với hai bên dạng dovetail; dung sai ở phần dovetail khá sát, nên mình dùng búa nylon gõ nhẹ để ráp các rack lại với nhau... nếu bị lỏng do khác setting hoặc filament, nhỏ một giọt superglue lên các mặt phẳng quanh dovetail là ổn.

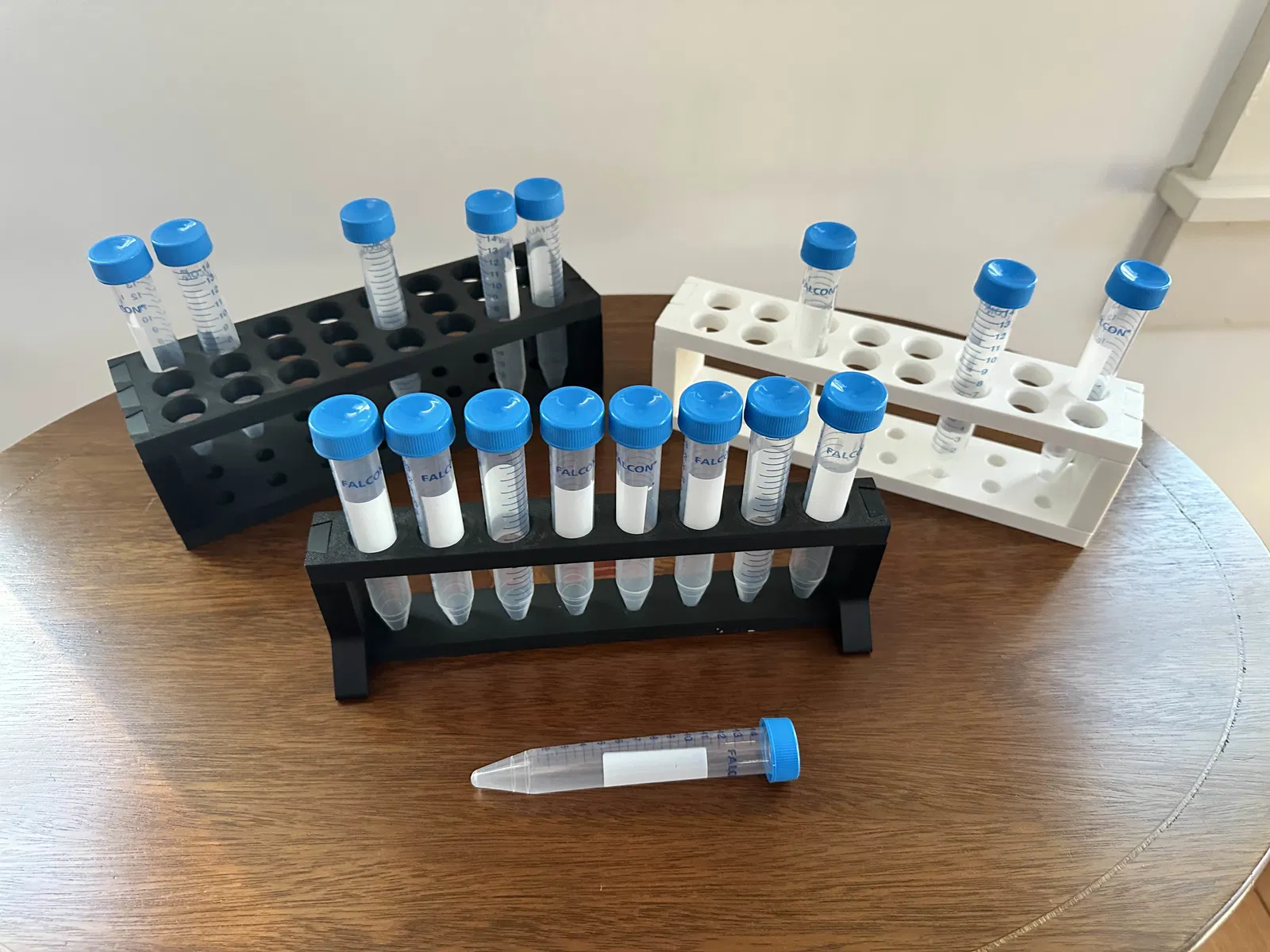

Có các plate 1x8, 2x8 và 3x8, mỗi loại đều có biến thể "normal" và "loose".

Với PLA trắng matte, mình thấy một vài lỗ hơi khít nhẹ; ở đáy phần chamfer có một gờ kiểu elephant's foot. Chà nhám nhẹ là hết, nhưng mình cũng thêm bản "loose" cho cả ba rack: tăng đường kính lỗ từ 16.8 mm lên 16.9 mm cho các bản đó. Lưu ý: Ống nghiệm ghi 17x120 mm, nhưng đường kính thực tế của ống nhỏ hơn khá nhiều.

Nếu bạn muốn chỉnh model trong F360, trong timeline có một group cho phần sides nơi tạo "feet". Với 2 hàng trở lên thì nên suppress group đó, còn 1 hàng thì bật (enabled). Các parameter bạn có lẽ sẽ quan tâm là num_rows, và hai tham số *_center_to_center. NB: Model này mình làm nhanh nên có đi tắt ở phần user parameters; xem nhanh các sketch và lướt timeline là sẽ ra thứ bạn cần... nếu vẫn chưa được thì nhắn mình, có thể mình hỗ trợ thêm được.
