SEL-3355 - Universal SSD Tray Guides (Thanh dẫn khay SSD đa dụng)

SEL-3355 để nhận SSD gắn trên slider của SEL-3360/SEL-3350

Dành cho những ai làm việc với nhiều dòng máy SEL khác nhau

NOTE: SEL có chế độ bảo hành rất tốt, nhưng nếu có điều gì đó có thể làm mất hiệu lực bảo hành thì việc tự can thiệp/chỉnh sửa vỏ máy có thể là một trong số đó — nên bạn tự chịu rủi ro khi làm, SEL không biết tới hay không hề xác nhận/ủng hộ bản mod này.)

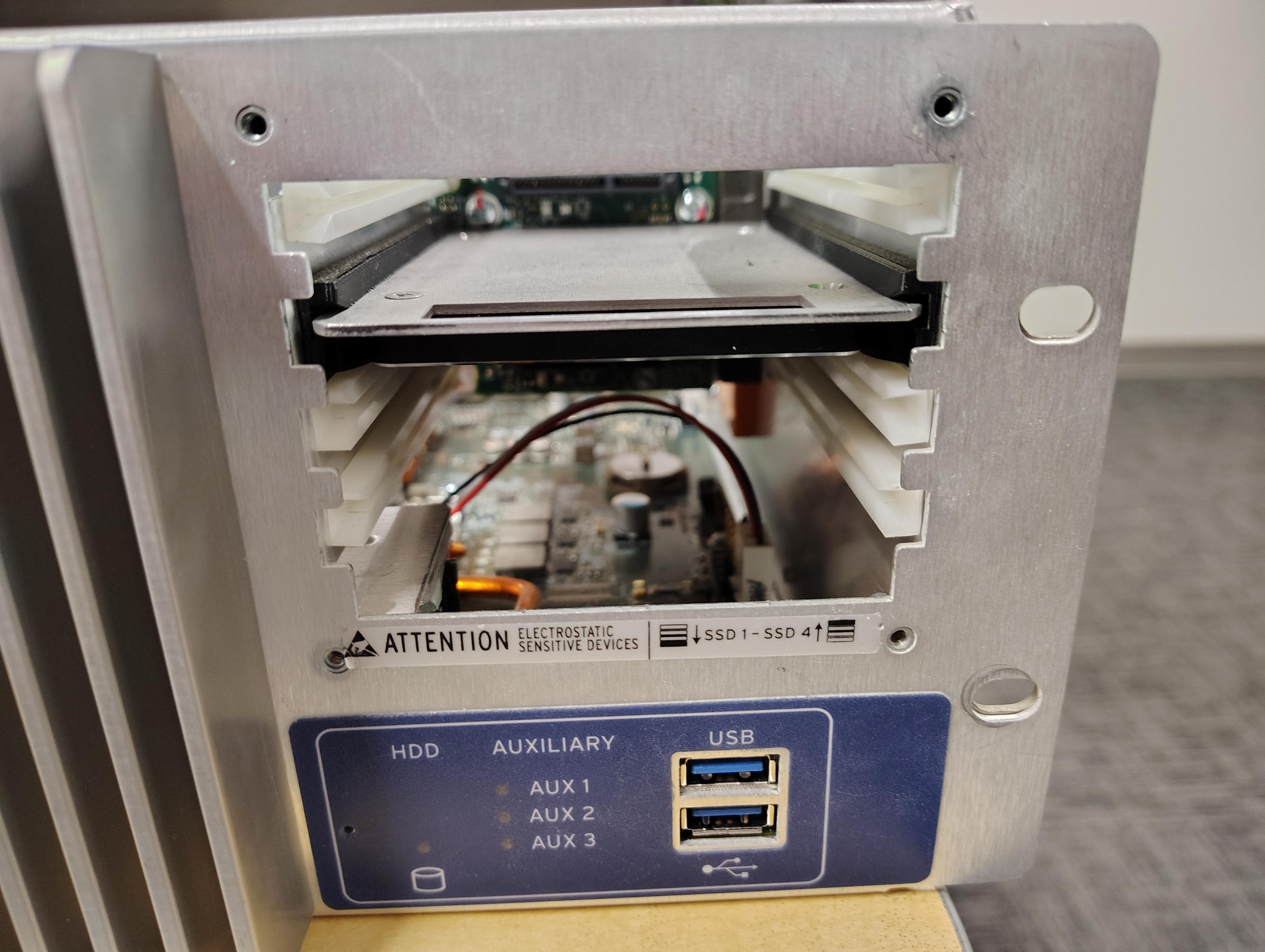

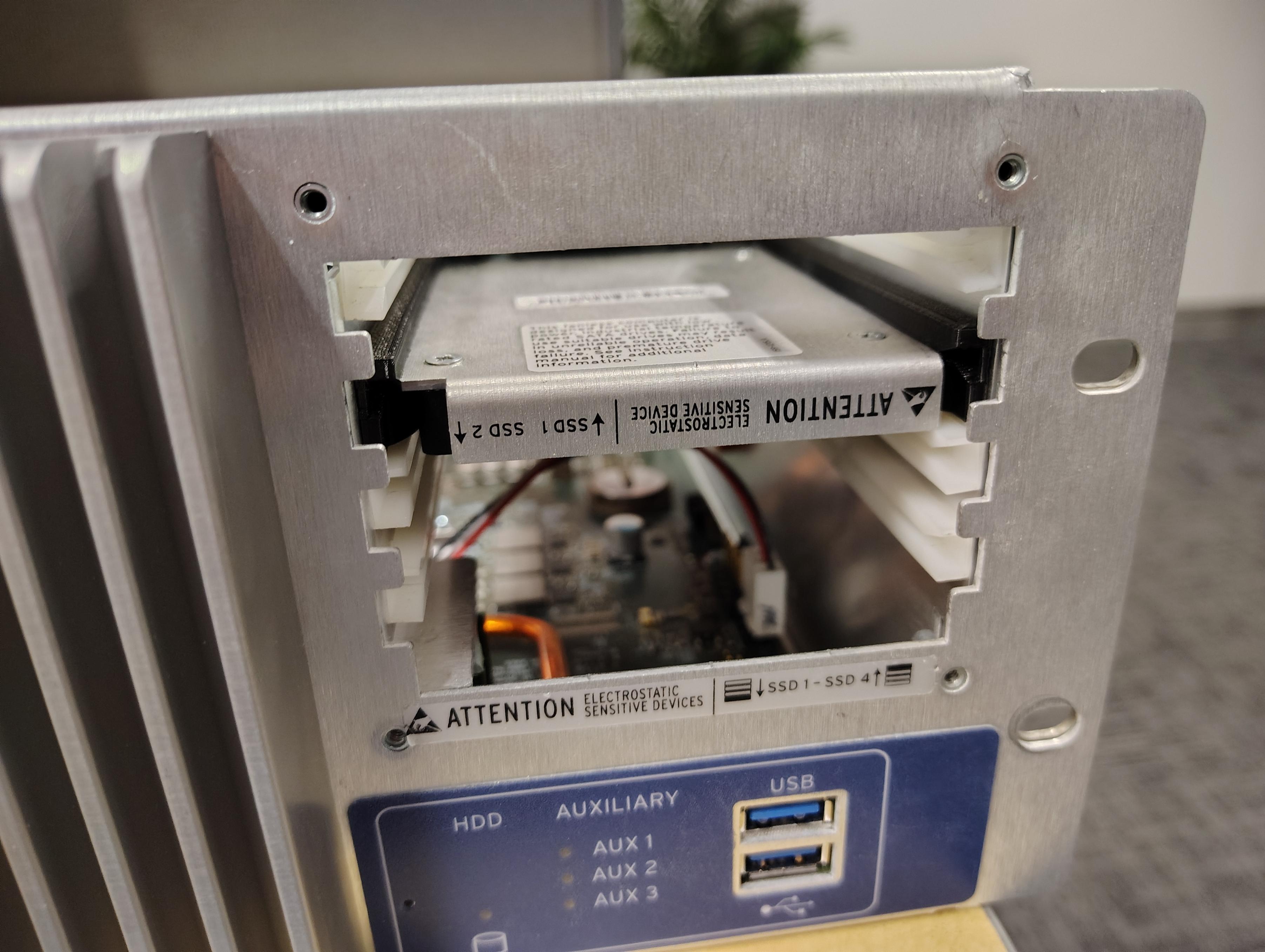

Thay bộ nylon slider zin của SEL-3355 để máy có thể nhận không chỉ các SSD sled đi kèm theo máy, mà với các slider “mềm” (compliant) này, SEL-3355 còn có thể nhận SSD gắn trên các tray dành cho SEL-3360 hoặc SEL-3350 (và có thể cả các biến thể phần cứng tương lai nữa).

Tại sao? — Vì có người cần hoán đổi SSD giữa các phần cứng thường xuyên, nên dùng sled nhỏ nhất (kiểu sled của SEL-3350) để gắn ổ, rồi để SEL-3355 “rộng rãi” hơn nhận mọi biến thể nhờ slider kiểu universal, khỏi lo lệch chân/pin-alignment hoặc làm gãy cổng SATA do ổ bị lọt xuống.

Có vẻ chạy được trên gen1 hoặc gen2 — Đã test trên SEL-3355-2

Cài đặt

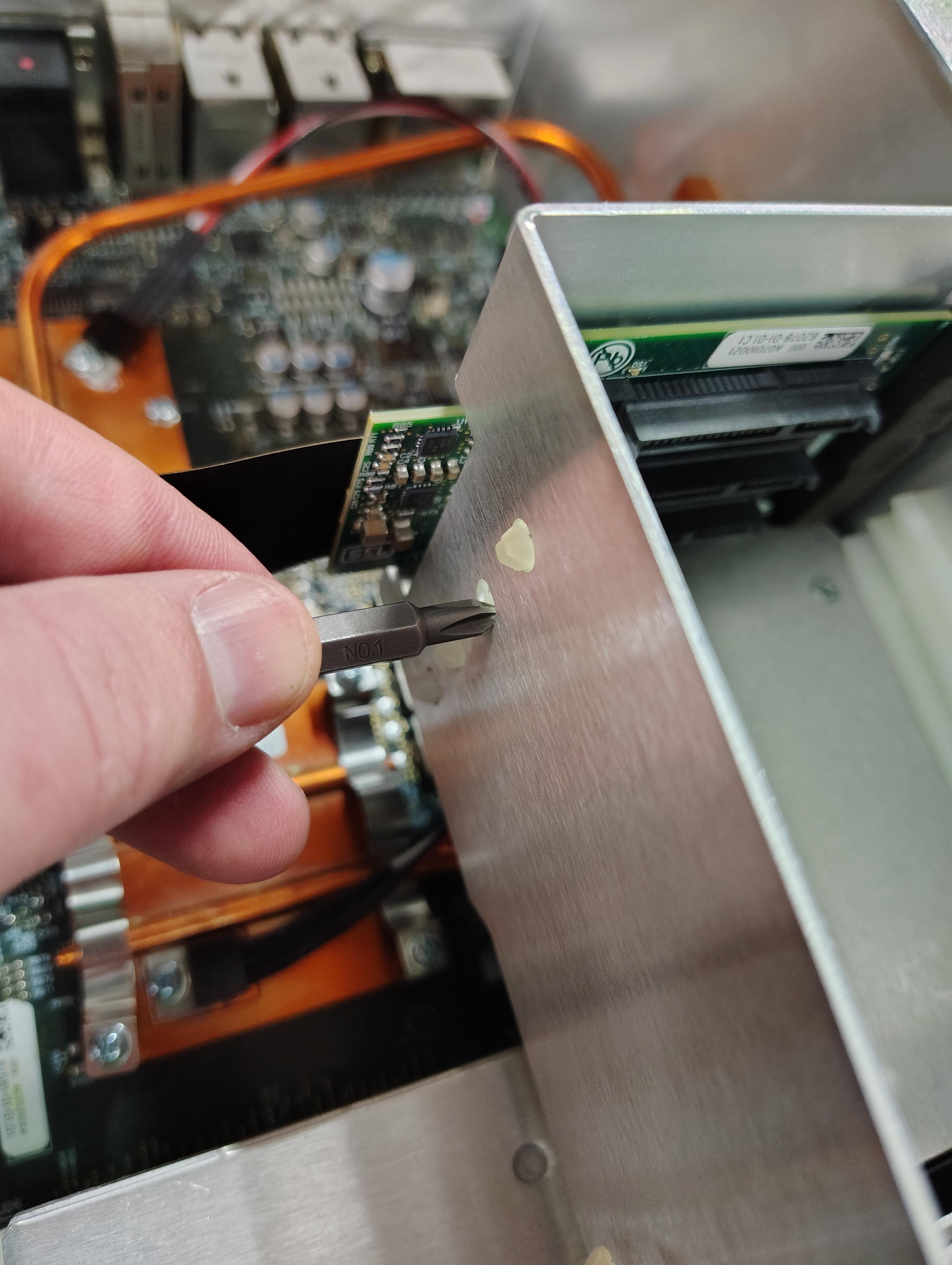

1. Tháo nắp SEL-3355 và bẩy ra một bộ nylon slider (dùng đầu tua vít Phillips, thấy hiệu quả nhất).

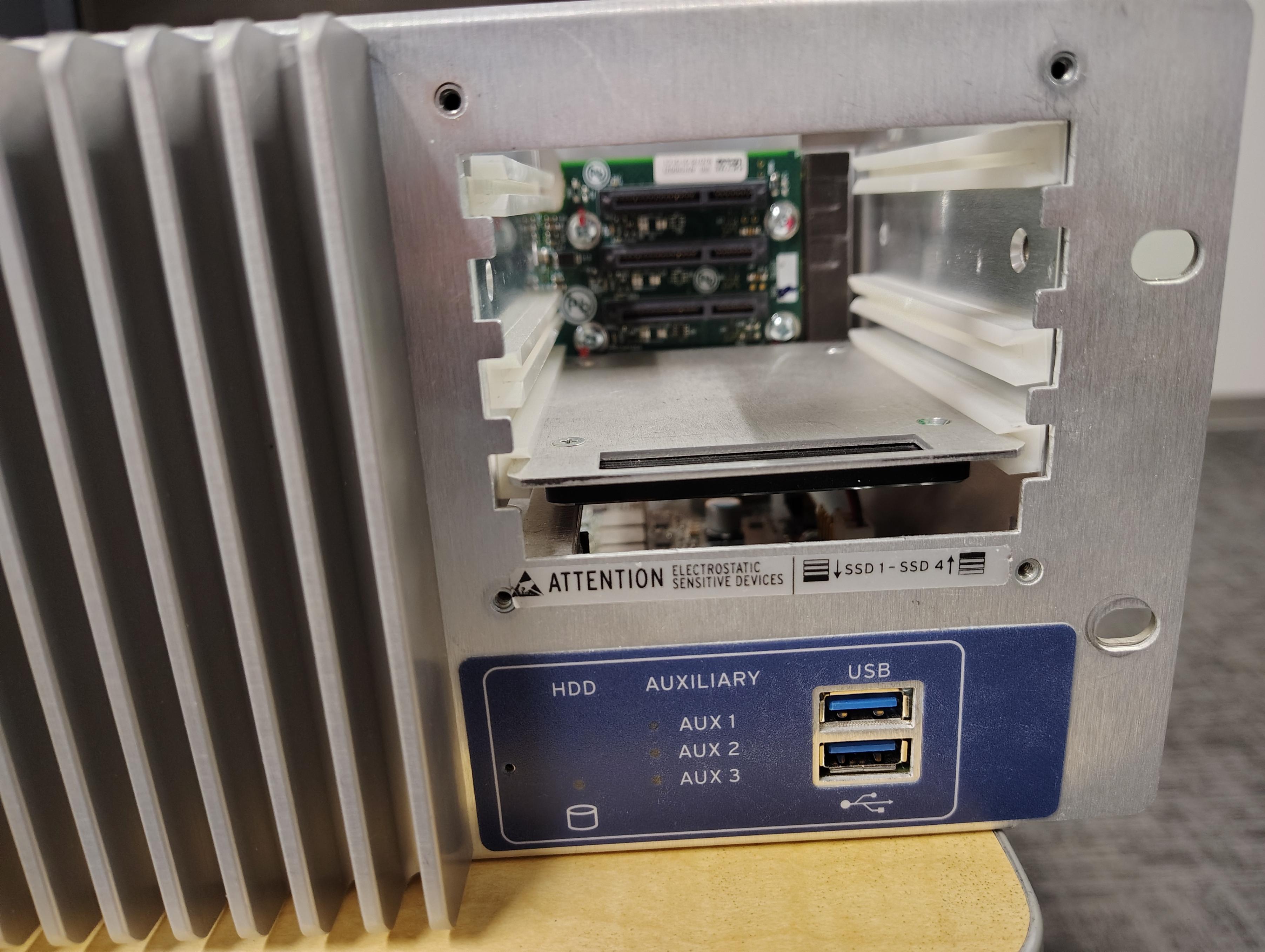

   Khuyên lắp bộ này vào vị trí ngăn thứ 2 từ trên xuống. Như vậy bạn có thể dùng ngăn dưới cùng (tray 1) cho ổ boot chính, và vẫn có khoảng trống trên/dưới ổ đang hoán đổi như một thiết bị tháo rời để dễ cầm nắm các SSD gắn trên tray khác nhau (tray ngắn của SEL-3350 cần chừa chỗ cho ngón tay để rút ra).

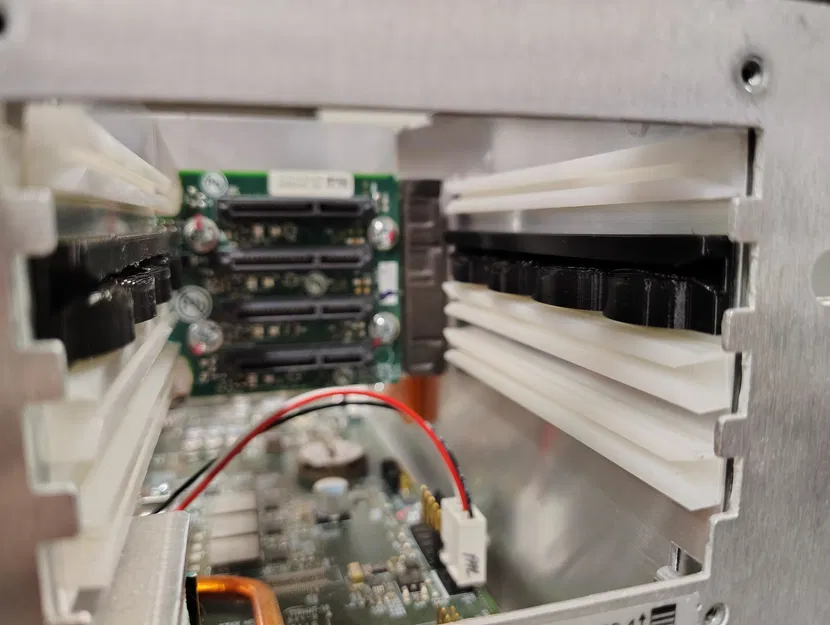

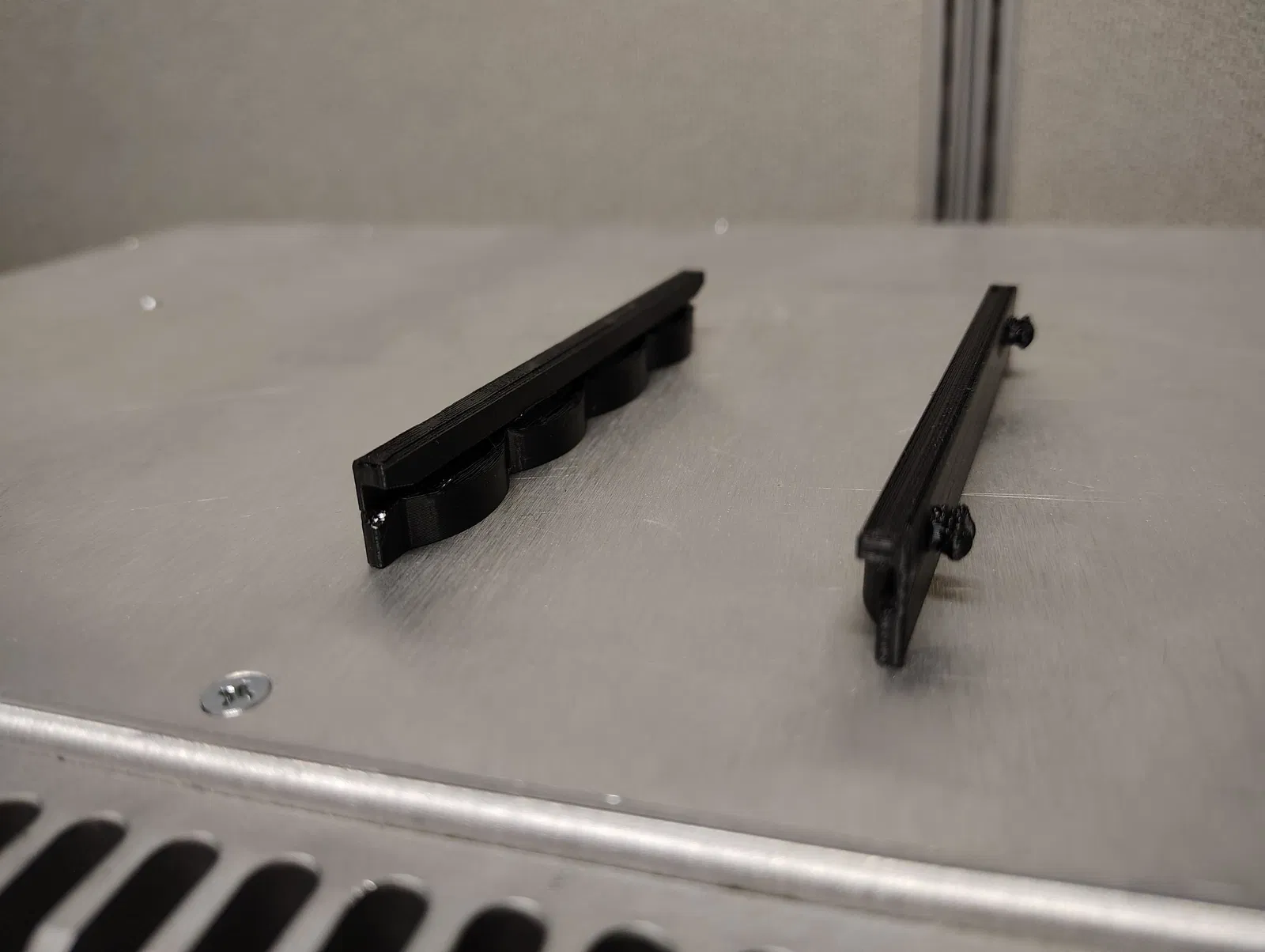

   2. Ấn các slider mới in bằng TPU vào đúng vị trí ngàm/mounting vừa được để trống



   3. Test với các loại disk slider bạn đang có (nhớ là SSD luôn nằm phía dưới của slider).



Bạn có thể lấy cái lớn nhất, trượt vào trượt ra mạnh tay vài lần để “đánh rơi” bớt phần support TPU còn sót lại bên trong rãnh.

Vật liệu

In bằng TPU (hoặc vật liệu in khác có độ đàn hồi nhẹ).

Mẹo slicing

In theo hướng “top” để các vòm bridge nằm ngang ở phía trên bản in (khi lắp vào thì phần này sẽ nằm phía dưới).

Mình không dám cho quá nhiều lời khuyên về cách làm support cho TPU sao cho tháo ra sạch, mình vẫn đang mò; mấy cái này mình phải dùng dao gọt kha khá mới làm sạch được phần rãnh dẫn hướng.

Nhớ chỉnh slicer để phần “bridges” dày đủ 4 layer (in với nozzle 0.4mm, mình phải chỉnh phần advanced settings để walls và infill 0.4m > wall > -.35mm để nó đắp kín cho đúng).

Tham khảo/Liên quan

Bạn có thể mua sled trống (hoặc sled đã gắn SSD) từ SEL.

• Sled trống SEL-3350 — https://selinc.com/products/summary/?partNumber=91610055

• Sled SEL-3355/3555 — https://selinc.com/products/summary/?partNumber=91611002-00

• SEL-3360 — https://selinc.com/products/summary/?partNumber=91611010-00
