AURA – đèn thiết kế tối giản cho bóng Philips Hue GU10 LED

Đèn thiết kế AURA

Thiết kế đẹp thường đi kèm chi phí cao, nhất là trong mảng chiếu sáng. Dự án này là cách mình tiếp cận việc tạo ra một chiếc đèn thả hiện đại, thiết kế chỉnh chu, trong đó hình dáng, chất lượng ánh sáng và các quyết định thiết kế có cân nhắc được đặt lên hàng đầu, mà vẫn giữ mọi thứ đơn giản.

Phần vỏ được thiết kế riêng cho bóng Hue White & Color GU10 LED và gồm 2 phần được tách biệt có chủ đích.

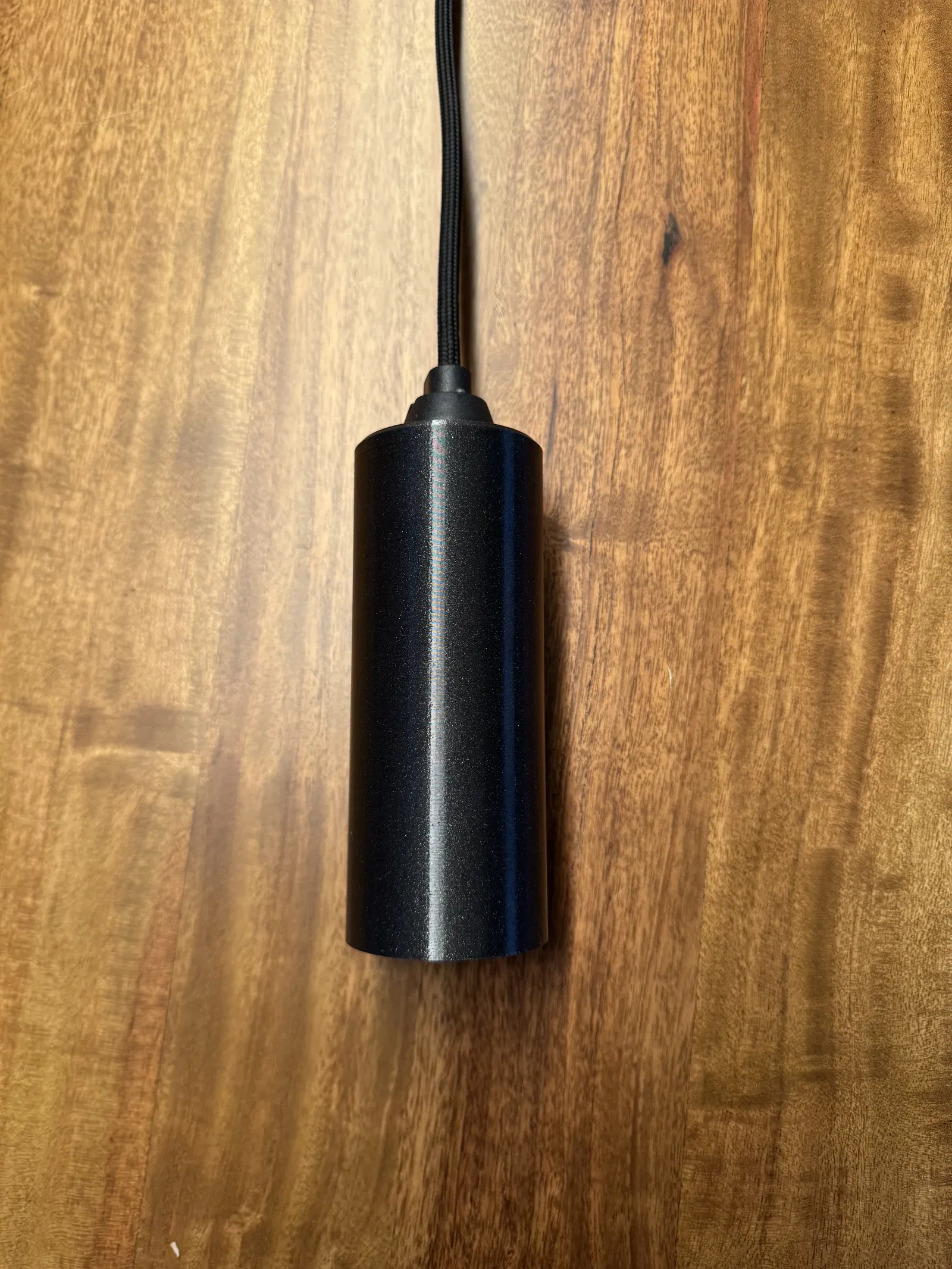

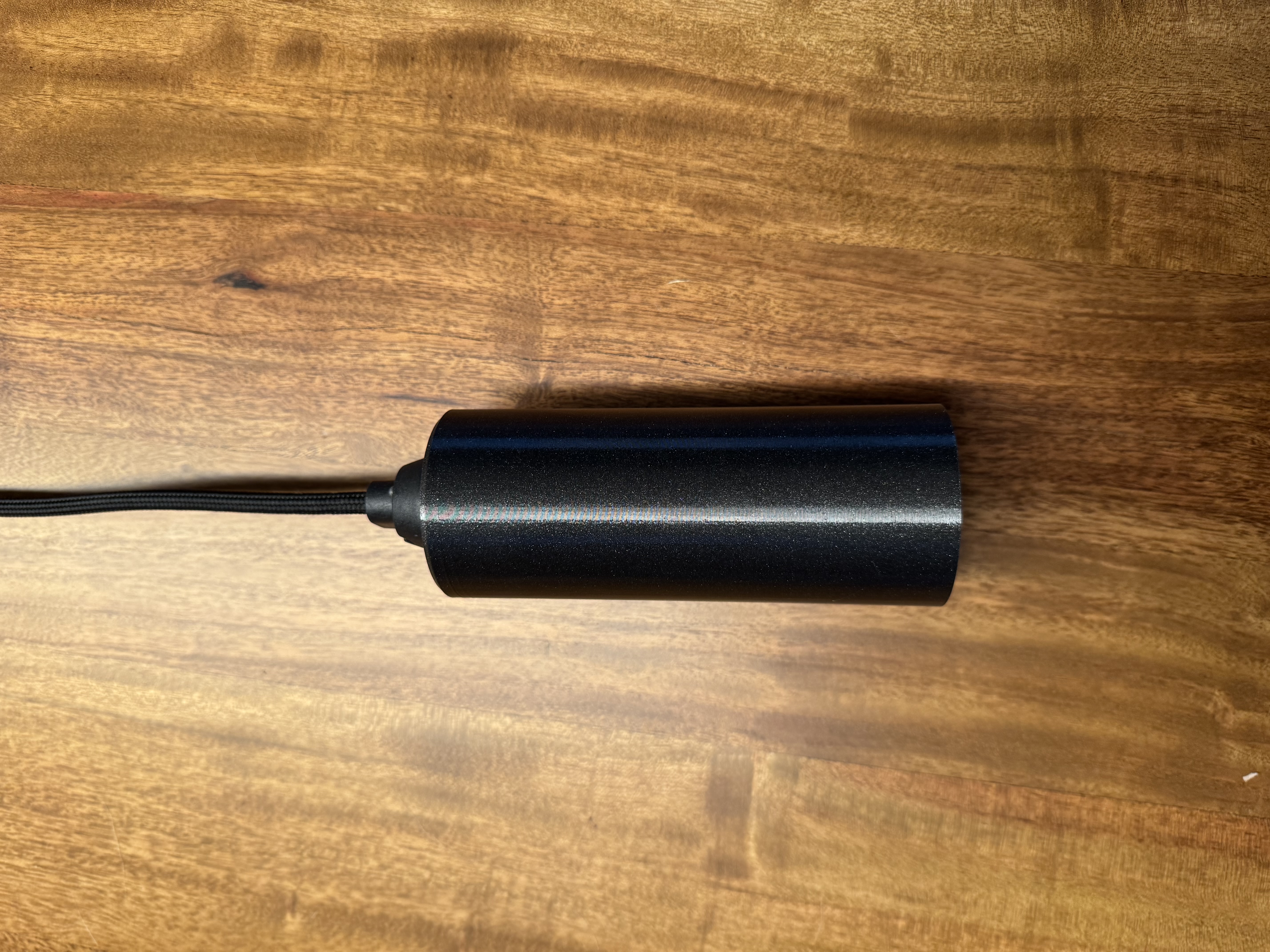

Một phần ngoài in màu Galaxy Black, giúp đèn có vẻ ngoài gọn gàng, tối giản; và một lõi bên trong in màu Signal White, giúp tán ánh sáng mềm và hài hòa thấy rõ—tốt hơn so với khi để phần bên trong tối hoàn toàn.

Nhờ phối hợp này, ánh sáng cho ra đồng đều, dễ chịu, đặc biệt với các tông trắng sáng và những chuyển màu nhẹ.

Cả hai phần đều được in bằng Prusament PETG.

Ốp trần (canopy) cũng được in bằng Prusament Galaxy Black PETG và chỉ cần luồn qua sợi dây bọc vải (trường hợp của mình thì dây trên trần có gắn thêm chống tuột/strain relief).

Ghi chú về sinh nhiệt:

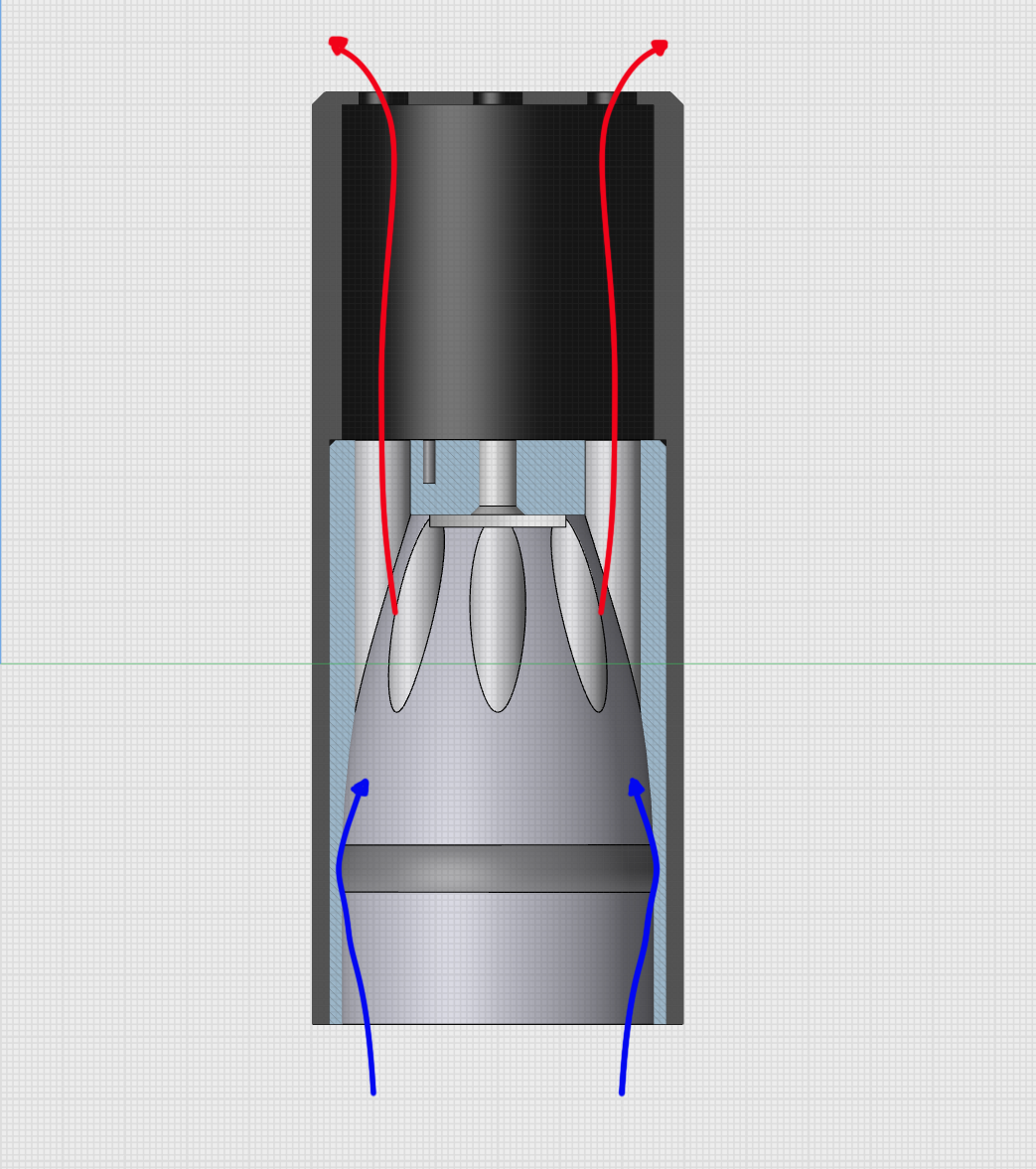

Dù LED tỏa nhiệt thấp hơn halogen rất nhiều, đây vẫn là điểm cần lưu ý với chi tiết in 3D. Hình học của vỏ hỗ trợ đối lưu không khí tự nhiên và tránh tạo khoang kín giữ nhiệt; hành vi nhiệt khi vận hành đã được theo dõi bằng camera nhiệt.

Không khí mát trong phòng đi vào qua một khe thoáng gần vị trí bóng, và luồng khí ấm sẽ thoát ra ngoài qua các lỗ phía trên của đèn.

Mẹo in:

Mình in tất cả các phần với 3 perimeters, 20% infill, cùng 5 lớp đặc phía trên và 5 lớp đặc phía dưới; không cần brim hay supports.

Kích thước được canh vừa khít (nếu máy in được calibrate tốt) để hai phần trượt vào nhau rất “ngọt”. Chấm một chút keo 502 tại điểm phần trong chạm mép phần ngoài sẽ giúp hai phần không bị tuột ra lại.

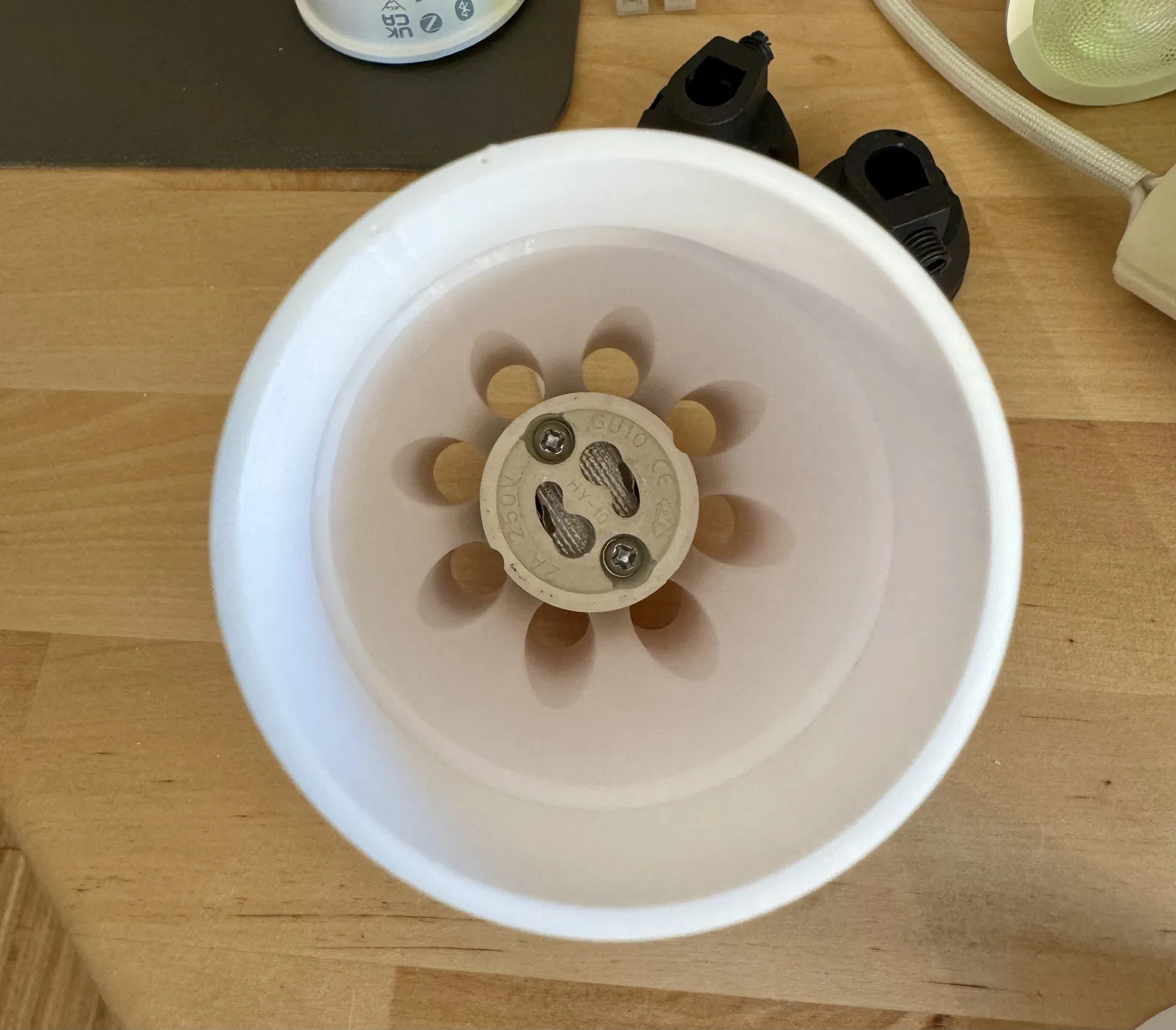

Phần đui GU10 mình dùng loại này: https://www.amazon.de/dp/B08CZ9R3FH?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

Lưu ý quan trọng:

Đây là dự án 3D printing cá nhân (showcase), không phải sản phẩm điện đã được chứng nhận. Chỉ chia sẻ phần thiết kế cơ khí của vỏ.

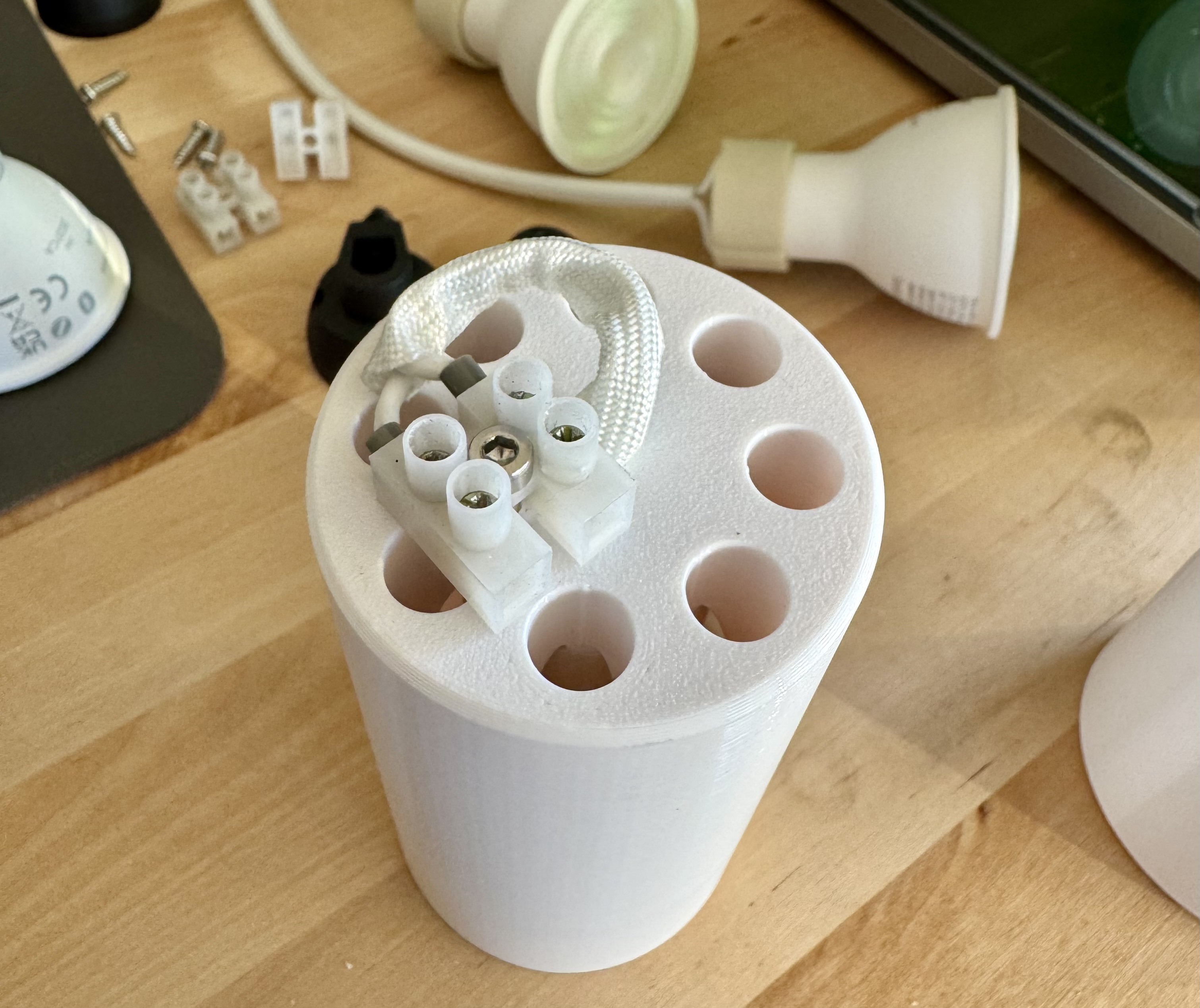

Phần đi dây/đấu điện minh họa không thuộc dự án này và chỉ để trình bày. Mọi công việc liên quan thiết bị điện chỉ nên do người có chuyên môn thực hiện.

• Chỉ dùng bóng LED

• Không đưa ra bất kỳ cam kết nào về độ phù hợp điện hay an toàn

• Việc sử dụng, làm theo và chỉnh sửa là tự chịu trách nhiệm

• Tác giả không chịu trách nhiệm cho hư hại hay chấn thương

Hình ảnh của chiếc đèn (cận cảnh, trong văn phòng và 3 ảnh trong căn hộ) là ảnh AI tạo bằng Shapr3D
