Mô tả

Thiết kế này lấy cảm hứng từ hai bộ kệ sơn MDF cắt laser mà mình đang có. Tiếc là thiết kế gốc không đúng chuẩn Gridfinity Specification, và hai kệ kiểu terraced (xếp bậc) đó cũng không thể stack gọn lên nhau. Thành ra lúc không dùng thì chiếm khá nhiều chỗ, và cũng không “ăn” với nhau lắm sau khi mình phủ gần như mọi mặt phẳng ngang trong nhà bằng Gridfinity baseplate.

Mẫu này được thiết kế riêng cho chai sơn mini dạng dropper 25 mm của Army Painter. Nhưng chai của Vellejo và Reaper khá giống nhau nên cũng có thể vừa. Nếu không vừa thì cho mình biết nha. Chỉ cần có kích thước thì mình sẵn sàng chỉnh lại phần cut-out, đặc biệt là ở phần stacker.

Ý chính là mình muốn sơn được trưng theo kiểu terraced khi đang dùng, và khi cất thì có thể “xếp xuống” thành cấu hình gọn hơn. Dựa theo Gridfinity specification giúp định nghĩa tính modular để làm được cả hai việc này.

Tổ chức

Thiết kế được chia thành các dải (strip) có độ sâu 1 đơn vị Gridfinity Y và bề ngang N đơn vị Gridfinity X.

Mình đã xuất sẵn nhiều bề ngang N để hợp với nhu cầu đa số người dùng, cụ thể: 2, 3, 4, 5, 6, 7 và 8 đơn vị.

Để tăng mật độ chai sơn trong kệ, có một hàng chai “lấn” ra khỏi ranh giới XY tiêu chuẩn của Gridfinity unit. Các chai này được giữ bởi các “tay” nhỏ ở phía trước của phần “back” và “mid”, và sẽ gài vào phần cut-out trên “front” và “mid”. Những chai này cũng nằm trên một mặt sàn thấp hơn so với các chai còn lại, tạo thành một bậc (terrace) chai. Bậc này chênh nhau 2 đơn vị Gridfinity Z. Điều này có nghĩa là hiệu ứng terraced có thể mở rộng bằng cách kê thêm các phần holder lên trên các bin cao 4 đơn vị Gridfinity Z.

Để làm một lớp (layer)…

  • In 1x phần “gridfinity-paint-holder-front” theo bề ngang bạn chọn

  • In 1x phần “gridfinity-paint-holder-back" theo bề ngang bạn chọn

  • In thêm các phần “gridfinity-paint-holder-mid" theo bề ngang bạn chọn
    Thường mình dừng ở 3 bin để tổng độ sâu là 5 đơn vị Gridfinity Y.
    Số bin cần để làm full terrace bắt đầu hơi nhiều.
    Nhưng nếu bạn làm một cái terrace “quá dữ” thì nhớ post một “make” nha, mình rất muốn coi hết mức độ “điên” tới đâu — biết đâu lại truyền cảm hứng.

  • In các phần “gridfinity-bin” để bạn có thể tạo terrace
    Số lượng bin tăng rất nhanh theo độ sâu của terrace.
    1 bin cho độ sâu 2, 3 bin cho độ sâu 3, 6 bin cho độ sâu 6, 10 bin cho độ sâu 5, v.v.

Stacker

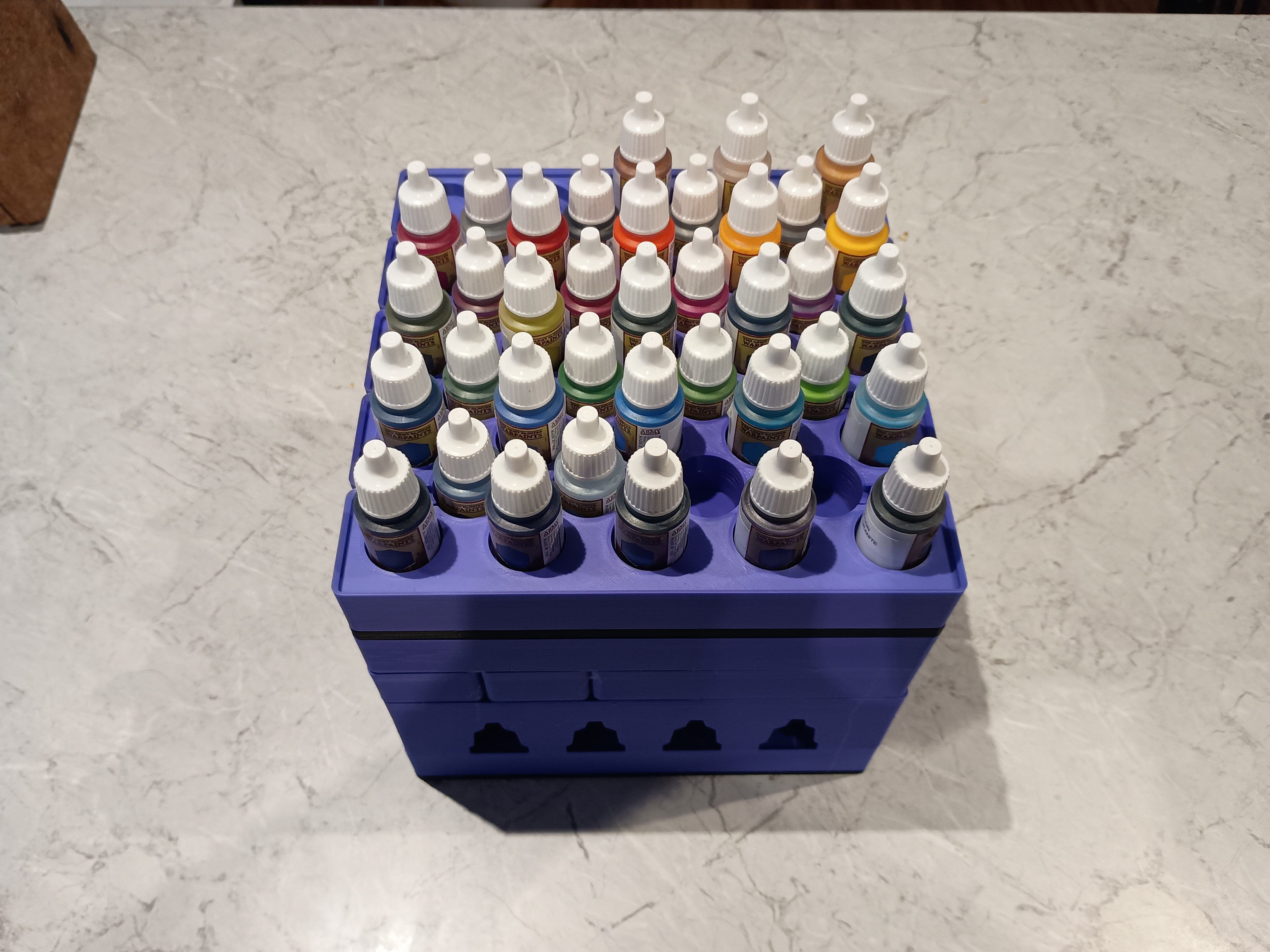

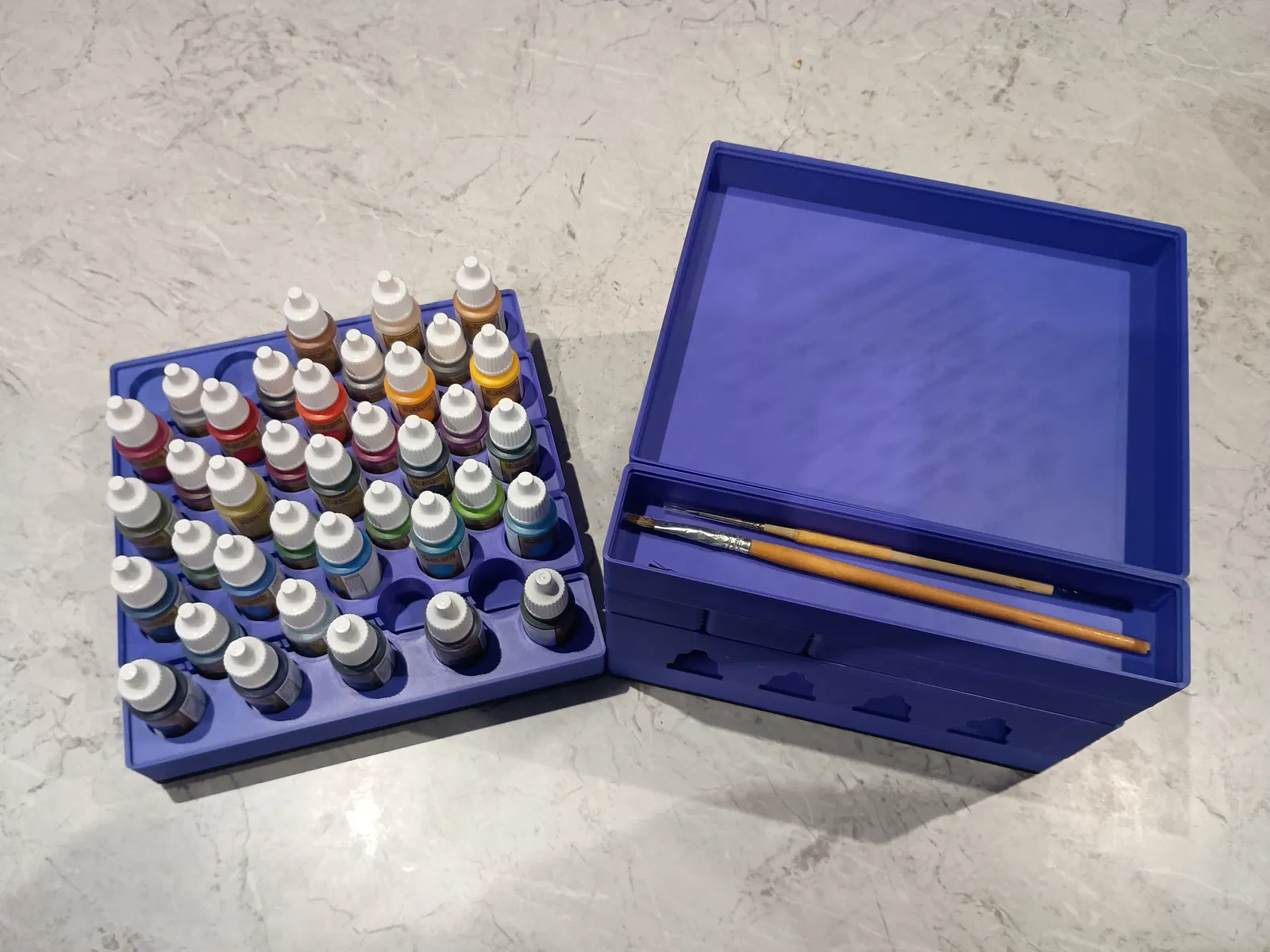

Mình có kèm các phần “stacker” đóng vai trò như spacer phía trên một lớp chai, để bạn có thể stack thêm các “đồ” Gridfinity khác lên trên sơn khi không cần lấy sơn ra dùng. Cái này cũng giúp mình cất gọn nhiều lớp “gridfinity-paint-holders”.

Nếu bạn muốn làm thêm một bộ…

  • In các phần “gridfinity-paint-holder-stacker” theo bề ngang bạn chọn
    In đủ để phủ hết tổng độ sâu (depth) của các holder.

  • Làm theo hướng dẫn phía trên để in các phần cho một layer khác

Lưu ý: Các phần “gridfinity-paint-holder-stacker” cao gấp 2 lần bin. Nên một stacker có thể thay cho 2 bin khi dựng terrace.

Khay (Trays)

Khi bạn có một khối kệ sơn được ghép từ nhiều strip unit, việc nhấc lên cùng lúc có thể khá phiền.

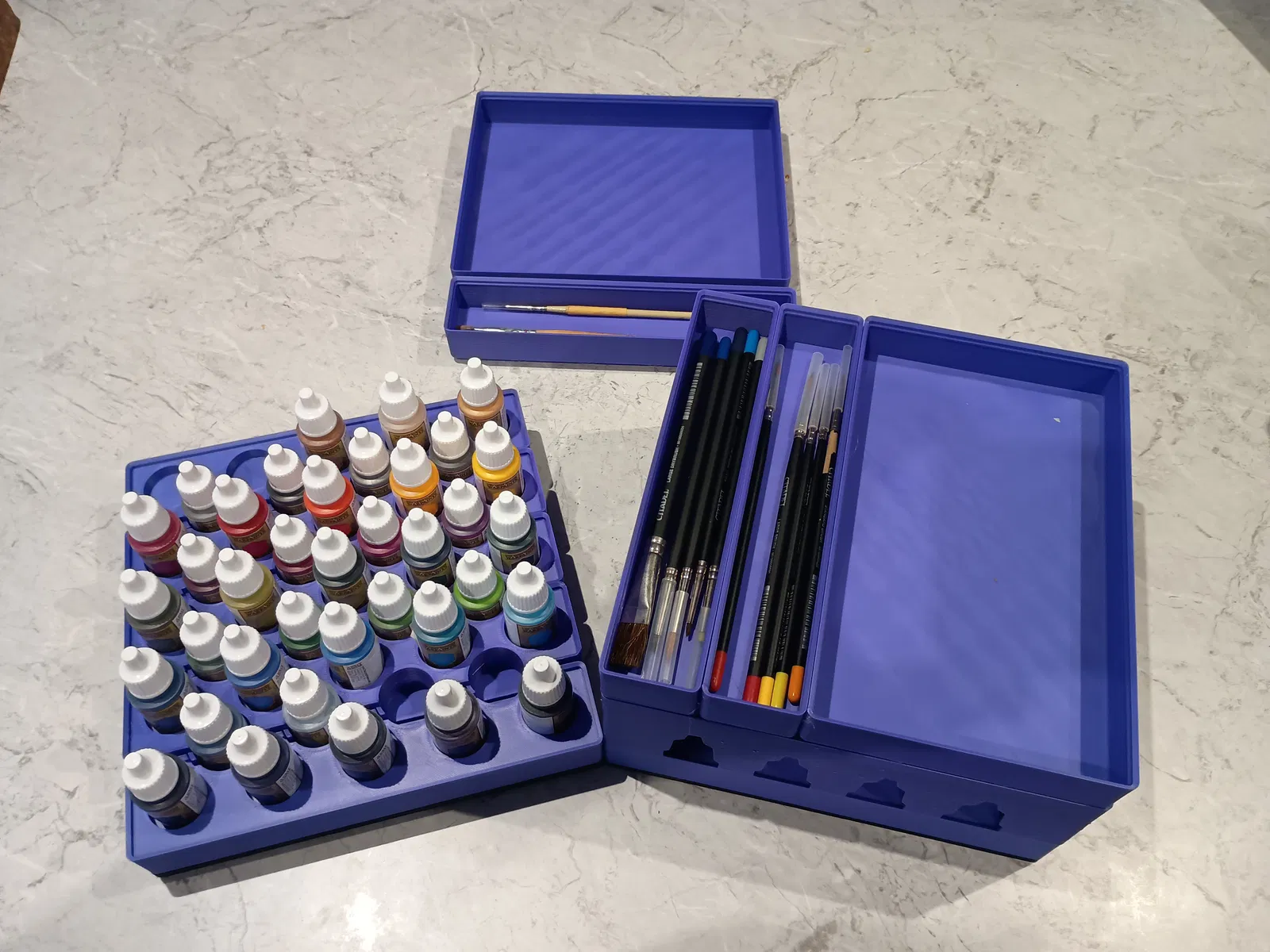

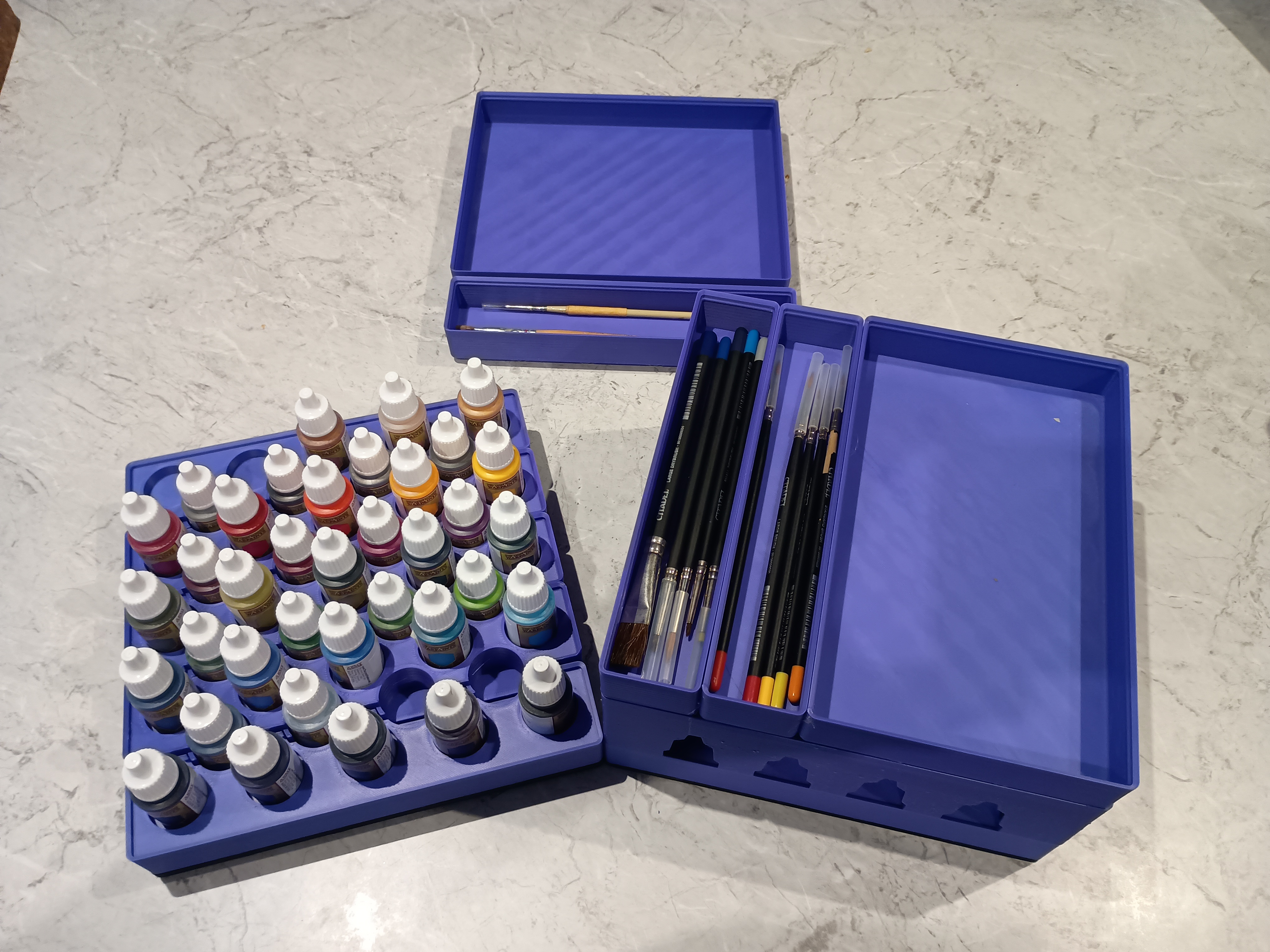

Để giải quyết, mình có thêm một số khay cao 1 đơn vị Gridfinity Z, thường mình đặt dưới các phần “gridfinity-paint-holder” khi xếp kiểu flat.

Ví dụ

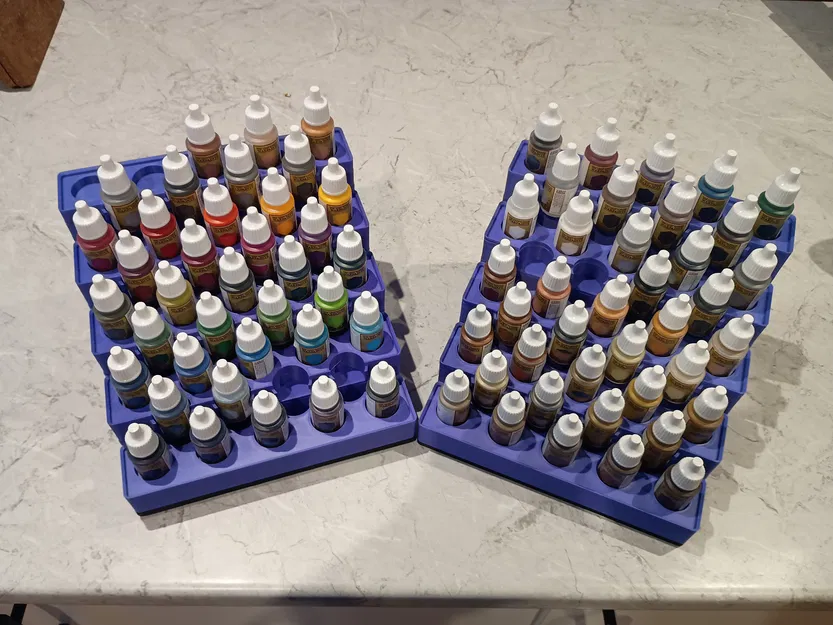

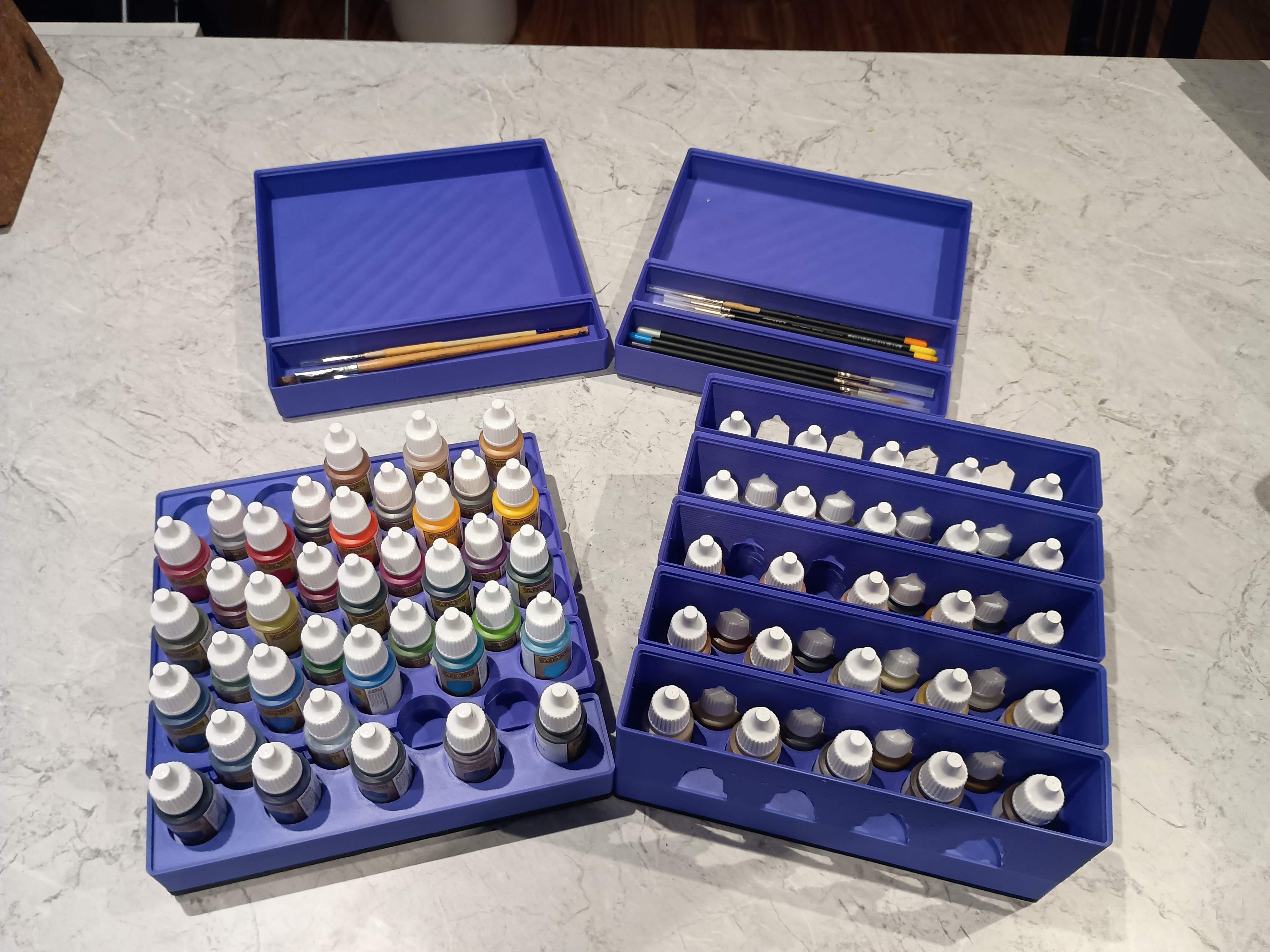

Hình của mình là prototype. Mình đã in 2 layer kệ sơn, bề ngang 5 units và độ sâu 5 units.

  • Layer kệ sơn thứ nhất
    1x front, 1x back và 3x mid.

  • Layer stacker
    5x stacker.

  • Các layer bin khác nhau
    Dùng để dựng terrace và cất cọ

  • 1x Tray

  • Layer kệ sơn thứ hai
    1x front, 1x back và 3x mid.

File FreeCAD

Mình có kèm file FreeCAD nếu ai muốn tự generate kích thước của riêng mình.

Mình dùng workbench “DynamicData” để tham số hoá (parametrize) thiết kế. Các tham số nằm trong object “Details/dd”. Hy vọng tên tham số đủ rõ ràng cho ai muốn đào sâu chỉnh sửa.

Mình cũng có kèm một assembly, mình dùng workbench “Assembly 4” để hỗ trợ đặt vị trí các part khi lắp.

Lịch sử

  • 2025-12-06 - Phát hành lần đầu

  • 2025-12-29 - Sửa linear pattern của Gridfinity base trên các phần “gridfinity-paint-holder-stacker”
    Lưu ý: Tất cả trừ bản 2x1x8 bị lỗi linear pattern không lặp theo trục X
