Kẹp giữ phẳng cho MFT: Shaper Origin Flush MFT Hold-Down Clamps

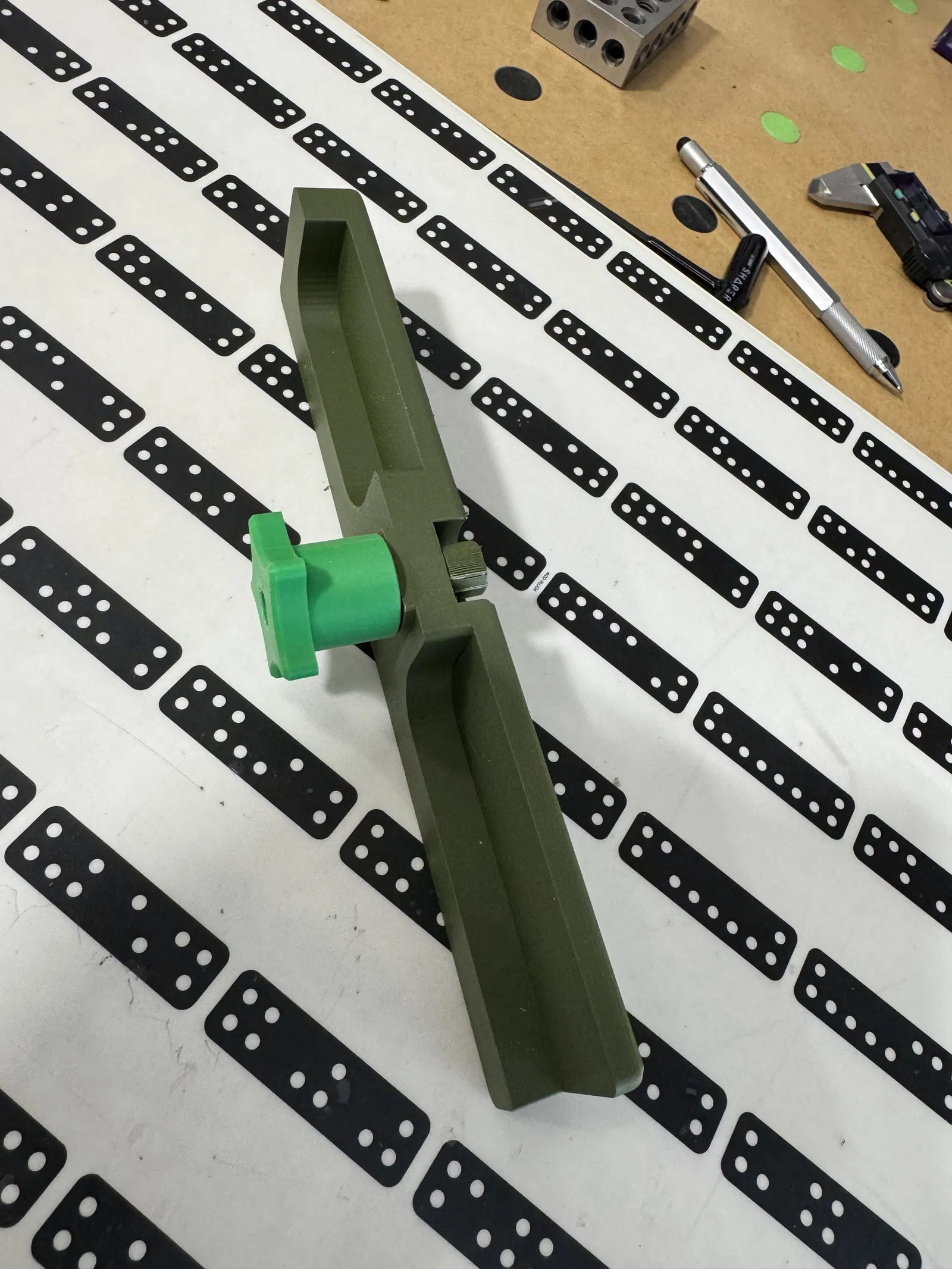

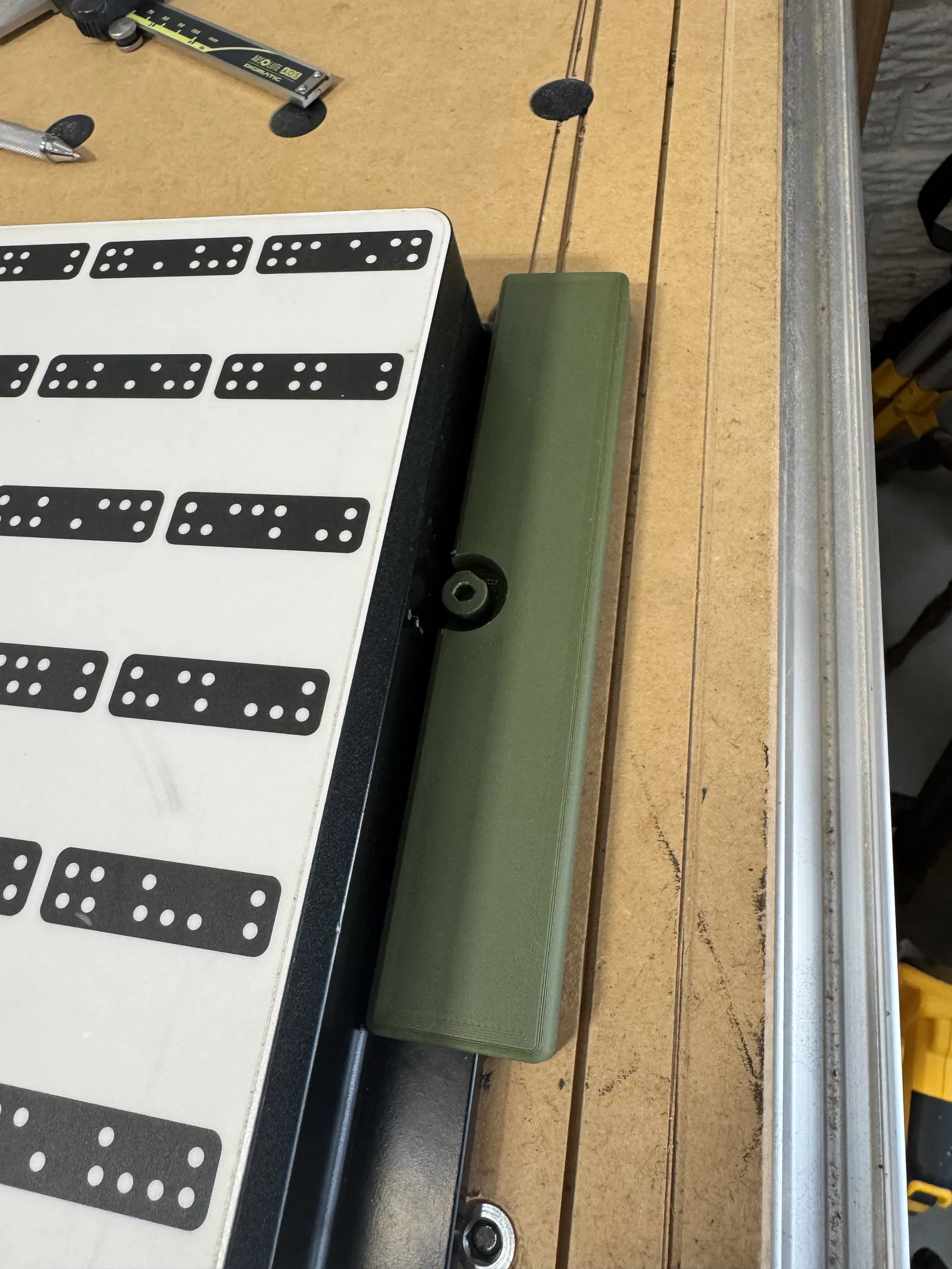

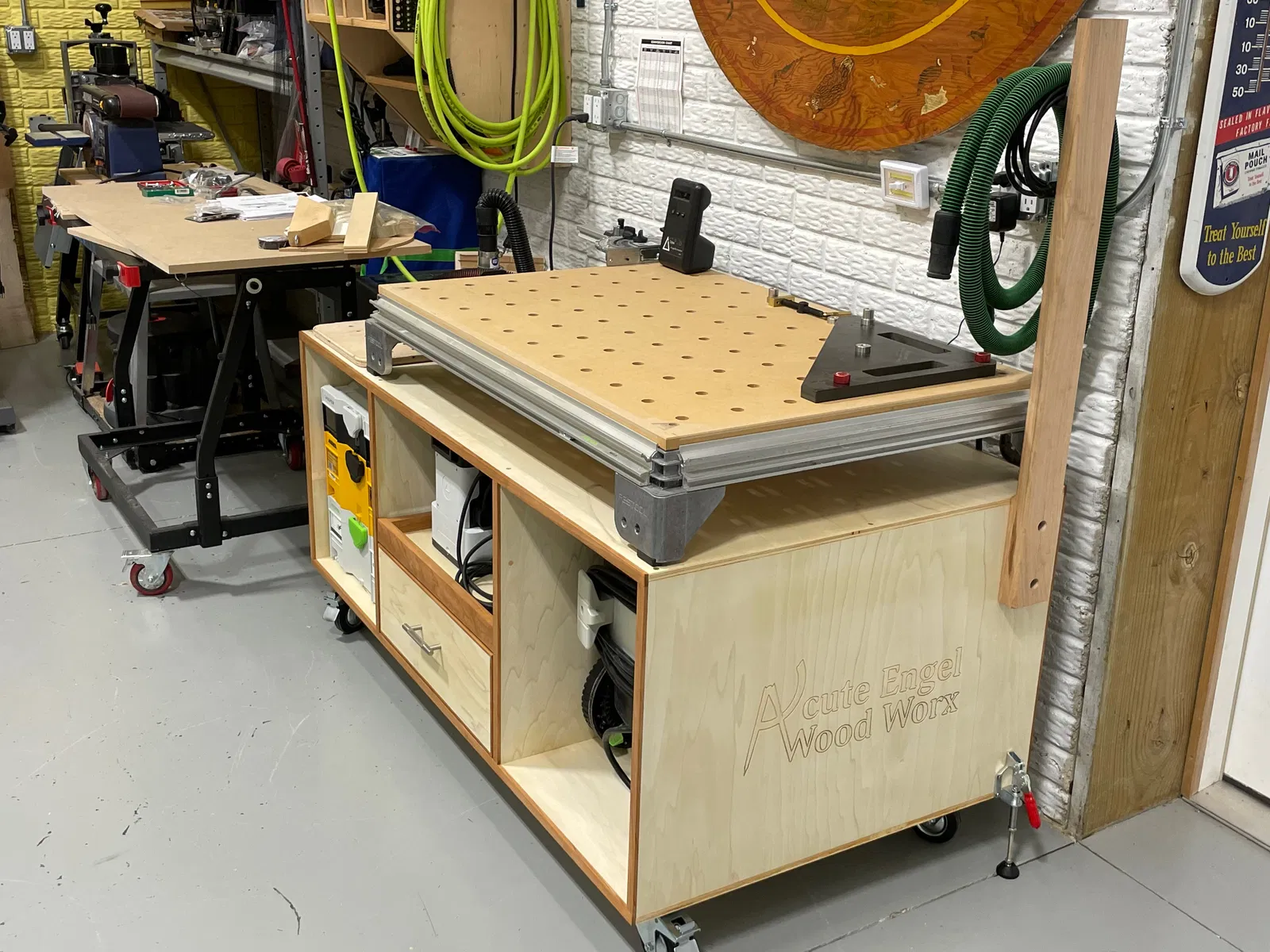

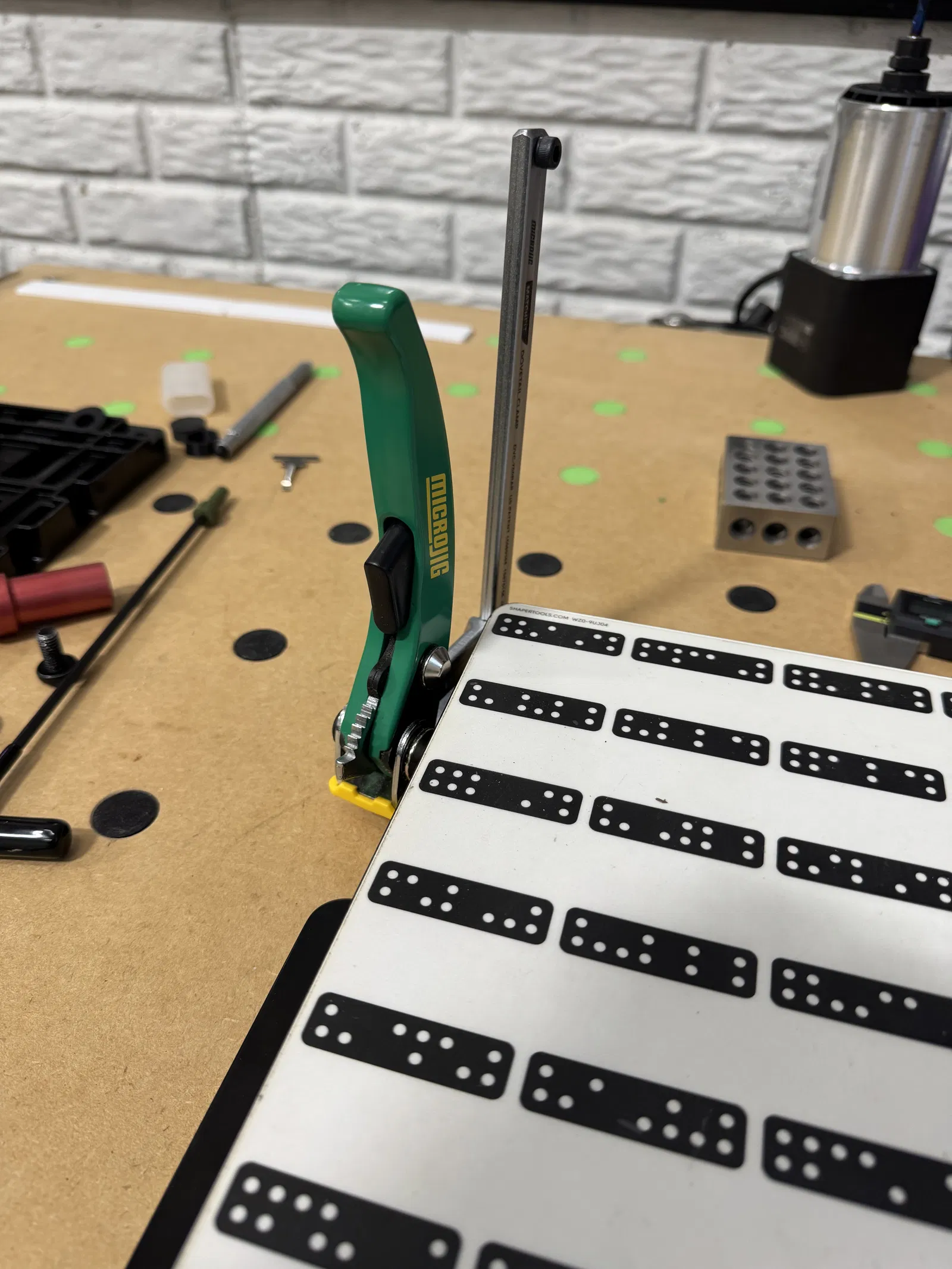

Mình dùng Shaper Station cho khoảng 90% các dự án Shaper Origin. Mấy cái kẹp để giữ nó xuống MFT của mình kiểu gì cũng hay vướng dây điện/ống hút/tay mình, v.v. (Mình gắn MFT lên một cái bàn di động nên phía dưới không có nhiều khoảng trống để đi dây/ống từ dưới lên.) Nên mình quyết định nghĩ cách kẹp sao cho “flush” (phẳng mặt). Cuối cùng mình chốt phương án này. Cái clamp có bộ rãnh được làm theo đúng biên dạng (chừa hở 0,5mm) để ôm vừa các chân của station. Trước đó mình đã làm mấy “star dog” có ren (M8–1.25) đi lên từ dưới để giữ các vacuum pad, nên mình tận dụng lại luôn. Mình in luôn phần bolt để có lỗ lục giác 4mm ở trên, vừa với dụng cụ hex của Shaper. Độ giữ rất chắc, mình ưng lắm.

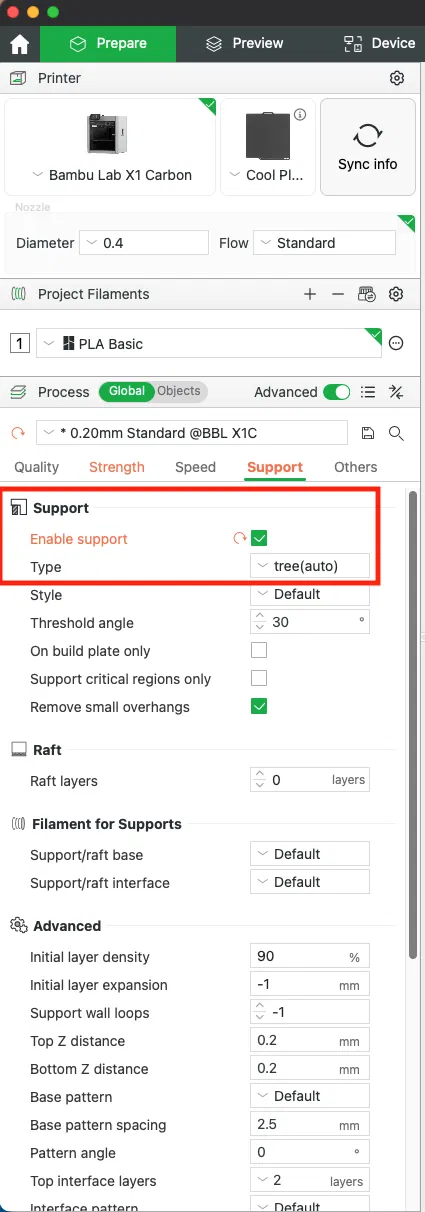

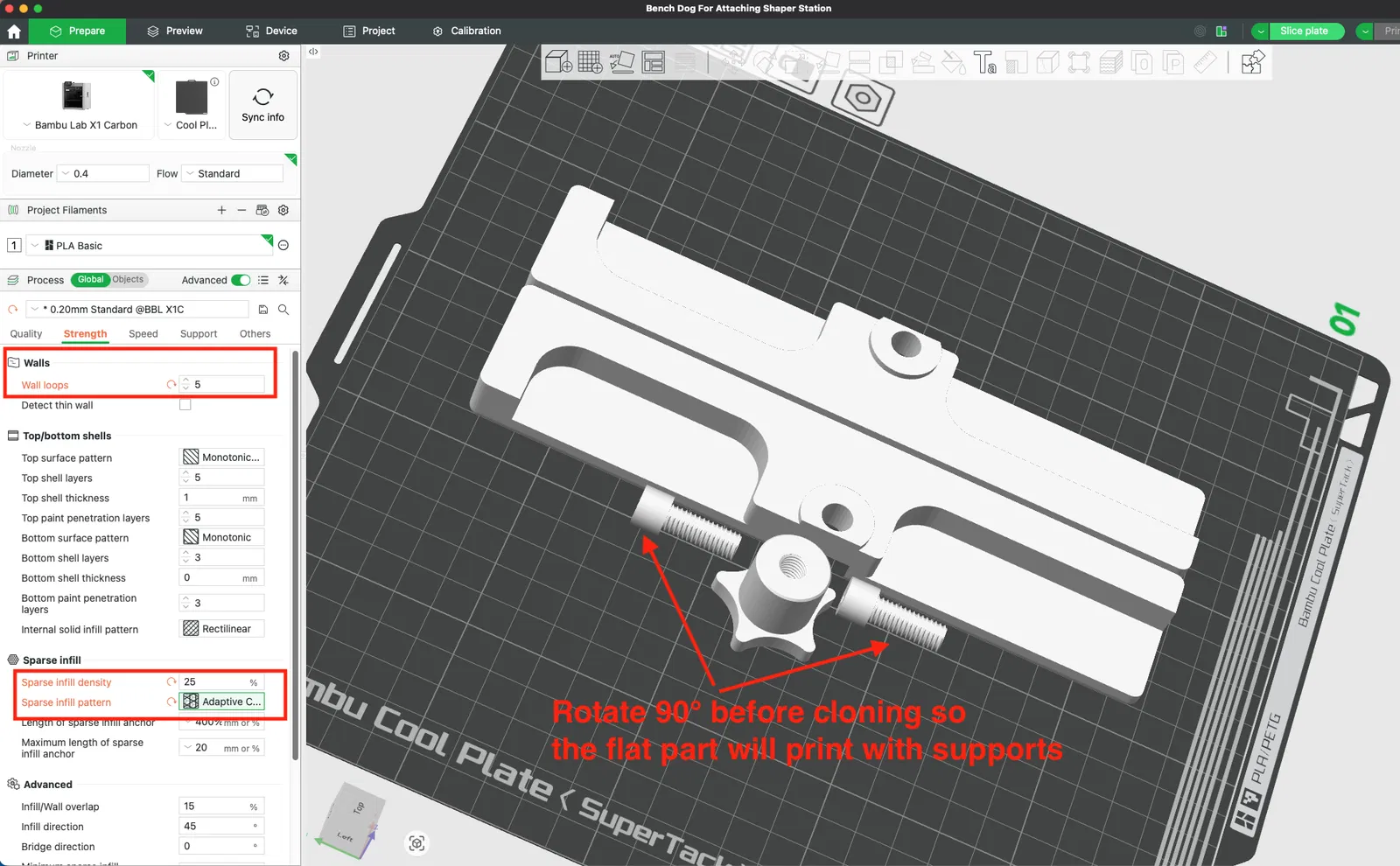

Mình in bộ này theo hướng tăng độ bền. Ảnh chụp màn hình slicer có các thiết lập. Mình cũng xoay cái bolt 90° với mặt phẳng úp xuống. Để một bên phẳng như vậy thì nó in theo hướng chịu lực tốt nhất. Support không ảnh hưởng gì tới phần ren.

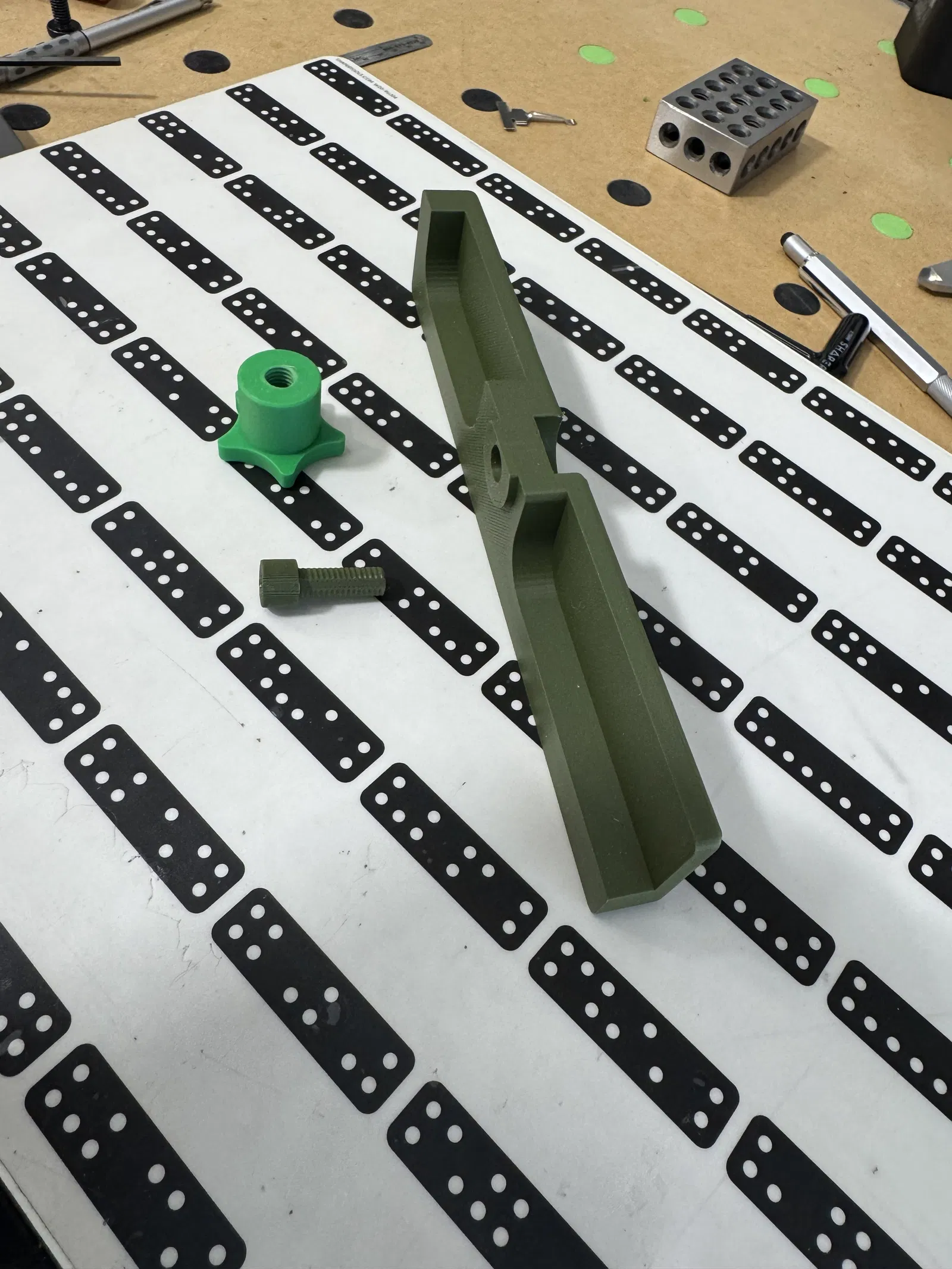

Phần ren trên dog (đi lên từ phía dưới) lúc vừa in xong sẽ hơi khít. Mình либо dùng một con bolt M8 1.25mm làm ấm lên để nới ren, hoặc tốt hơn là dùng bộ tap and die để cắt ren sâu hơn. Cách thứ hai giúp mình dùng được mấy bolt in 3D, vặn vào rất mượt. Nếu bạn không có cách “tăng” ren in, chắc nên dùng socket-head bolts thật cho chắc. Mình có kèm link McMaster-Carr, ở đó có nhiều lựa chọn. Với lại nếu bạn muốn dùng vật liệu mạnh hơn cho mấy con dog, Veritas có một bộ dogs cũng dùng được.

Mình in bằng PLA và thấy là nếu siết bolt bằng dụng cụ hex đi kèm Shaper Origin thì sau một thời gian sẽ bị tuôn lỗ. Nên mình chỉ dùng cây hex để giữ cho bolt đứng yên, rồi dùng phần “star” trên dog để siết chặt hết lại. Chạy ngon lành.

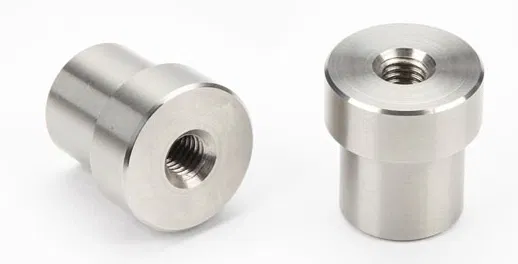

Threaded Perf Dogs https://www.highlandwoodworking.com/veritas-stainless-steel-dogs-pack-of-2.aspx Socket Head Bolts https://www.mcmaster.com/products/socket-head-cap-screws/socket-head-screws-2~/system-of-measurement~metric/thread-size~m8/length~20-mm/thread-pitch~1-25-mm/socket-head-profile~standard/fastener-head-type~socket/drive-style~hex/

Update 2025-12-29:

Theo yêu cầu của một bạn khác, mình đã upload file Fusion 360 của mình. Mình ráp tạm khá nhanh từ các model khác mình từng thiết kế, nên không quay lại áp dụng đầy đủ best practices… kiểu parameter hóa đầy đủ, đặt tên đúng cho mọi feature và body. Nhưng nếu giúp được ai đó thì cứ tải về dùng. Chỉ xin đừng chấm điểm gắt quá. Đây không phải chất lượng thường ngày của mình.
