KLP1-230 Easy Print Cover và Ring Fan

Vật liệu in: Khuyến nghị ASA. PETG cũng được nếu in ở nhiệt thấp hoặc cần gấp để có bản ASA sau.

Remix từ 2 model trên makerworld. Có chỉnh sửa để dễ in hơn và/hoặc canh thẳng hàng tốt hơn, đồng thời tăng độ bền.

Phần fan được thiết kế lại vì bản gốc có vẻ dựa trên việc dùng một cover in 3D bị flex khi siết vít. Để khắc phục, mình đổi lỗ trên case thành through holes (lỗ xuyên) để có thể bắt vít từ phía trước vào cover, rồi lắp fan và cooler vào, sau đó siết lại phía sau bằng ê-cu ở mặt đối diện.

Lợi ích thêm là không cần cắt bớt phần lỗ vít của fan để vừa cover nữa; mọi thứ khít và flush.

Cooler vẫn tương thích với stock metal cover. Fan dùng bây giờ là 5015 Fan để làm mát tốt hơn, không phải fan stock.

Lưu ý: Lỗ trên case là 2.3mm và cần prep bằng taro M3. Mục đích là tạo được nhiều ren trong nhựa nhất có thể.

Ghi chú in ấn: Chỉ cần support cho phần nghiêng 45 độ và phần overhang kế bên. HÃY BLOCK support dưới vòng cooling ring để không bị lấp các lỗ gió ngoài ý muốn. Tree supports thường sẽ cần dọn ít hơn nữa.

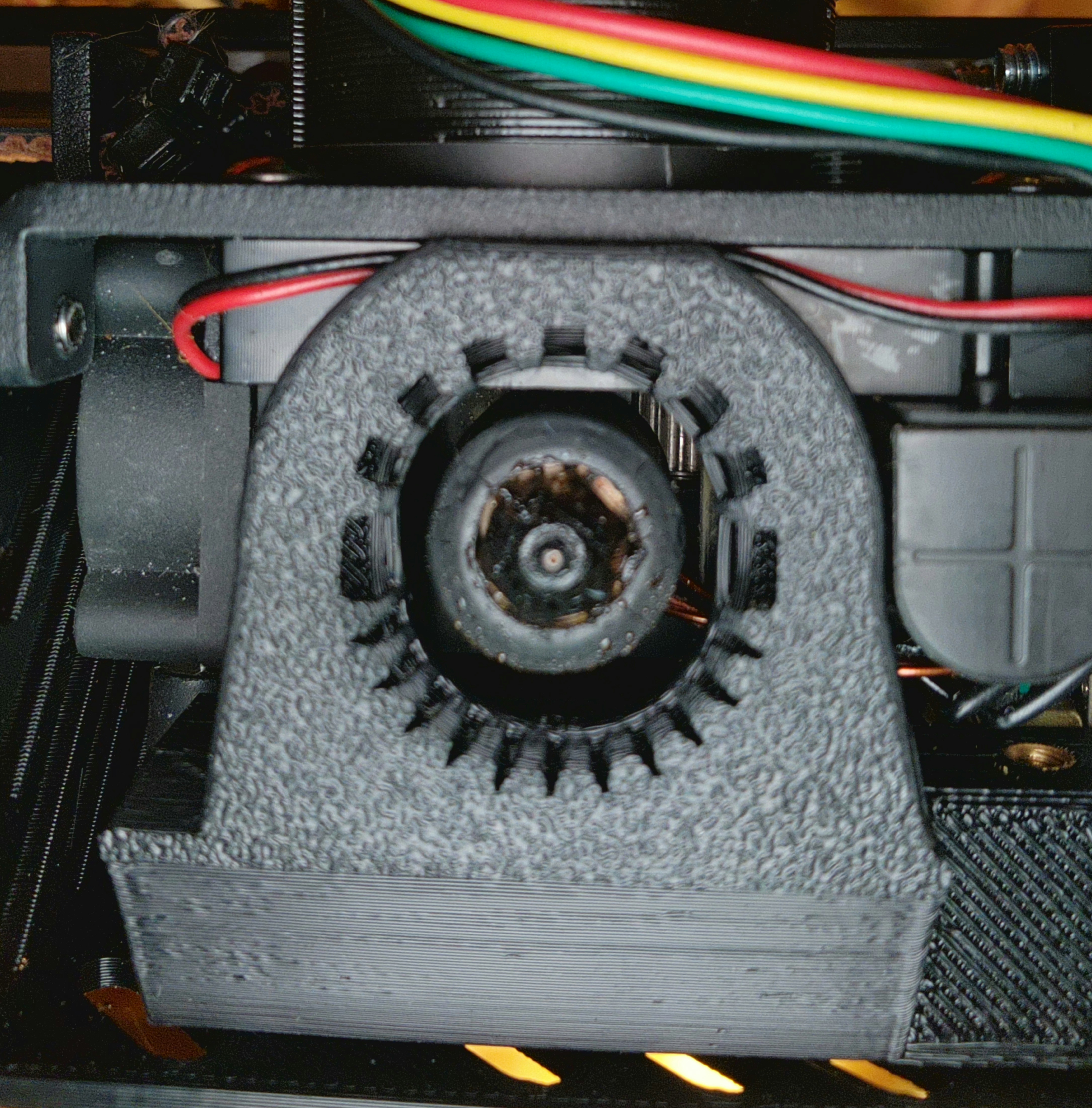

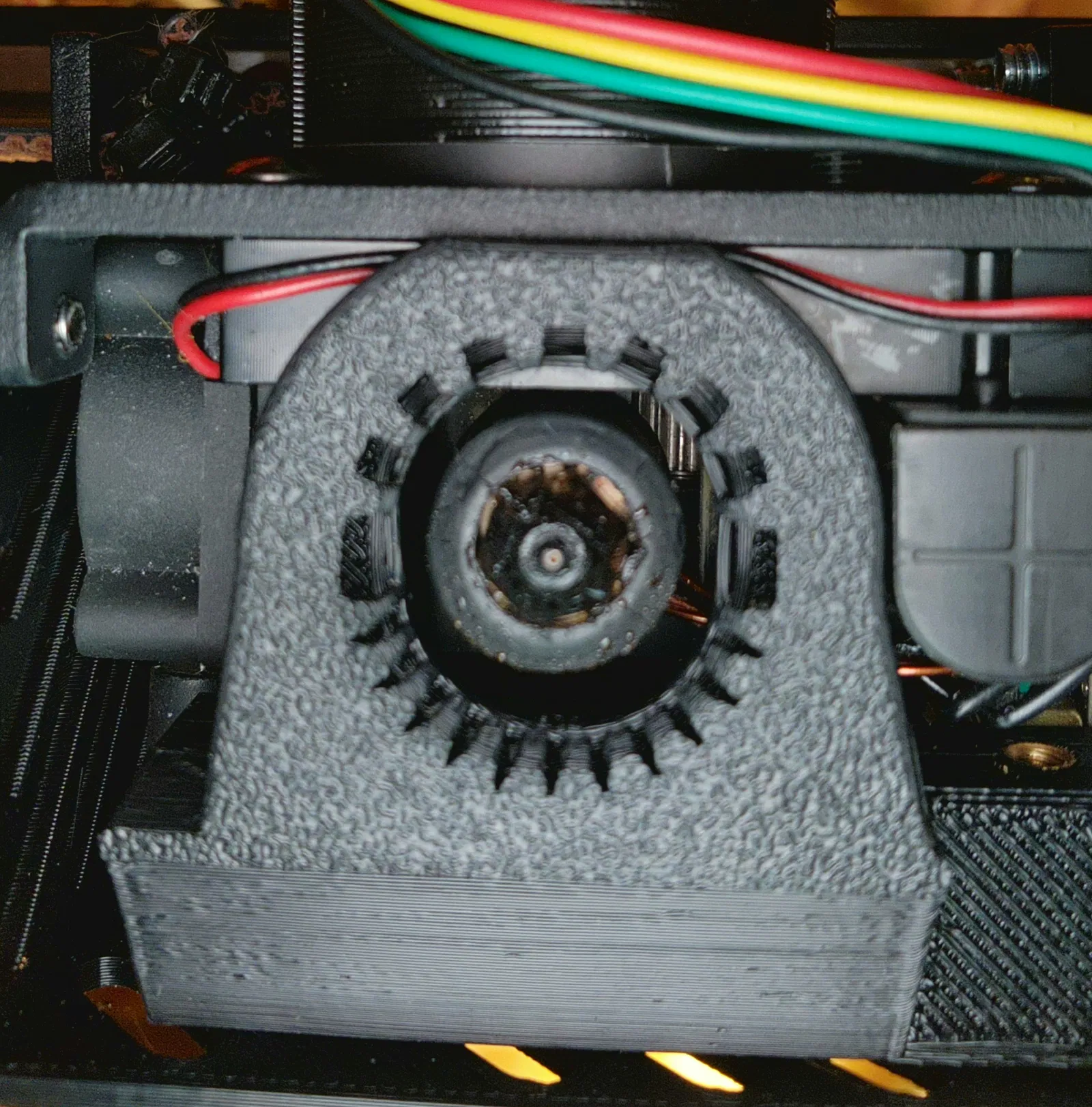

Fan Duct: tăng vùng tâm của hình tròn thêm 2mm theo trục Y; dịch vị trí circle blower 0.5mm để canh vòng quanh nozzle; làm tapered phần cuối của cooler để fit tốt hơn trong không gian chật.

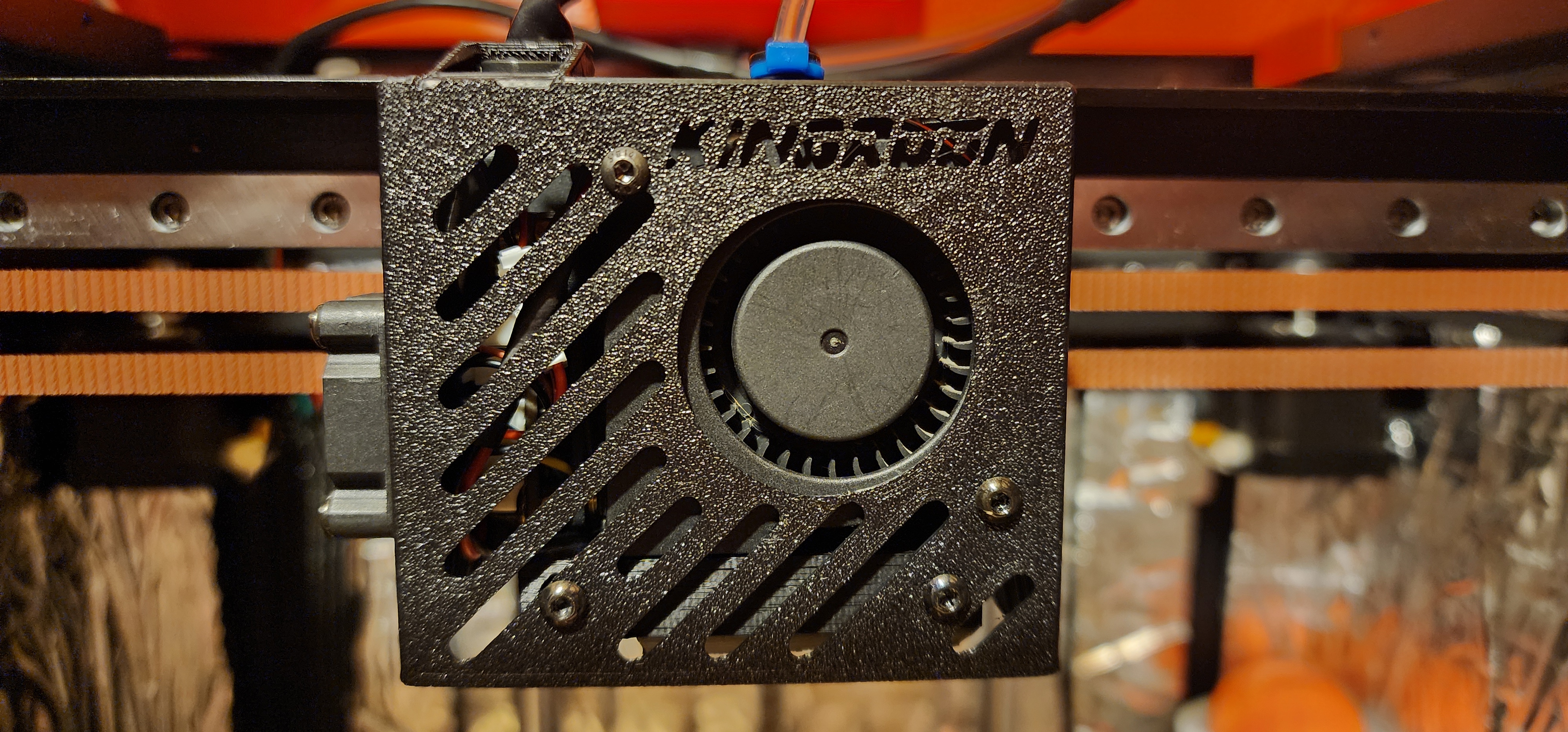

Cover: tăng độ dày thân lên 2.4mm để ổn định hơn; đổi lỗ lục giác thành lỗ slat 45 độ; đổi gối bắt vít thành lỗ xuyên; thêm ngàm bên hông để gắn quạt 30x30mm làm mát THR Board (cần DIY cáp JST 2.0 Y-splitter để dùng quạt, nối chung với extruder fan để quạt luôn chạy khi nozzle nóng).
