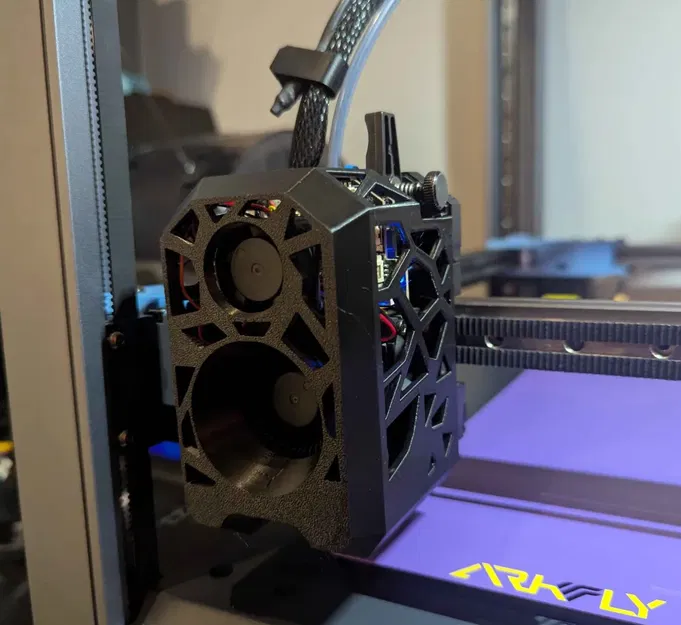

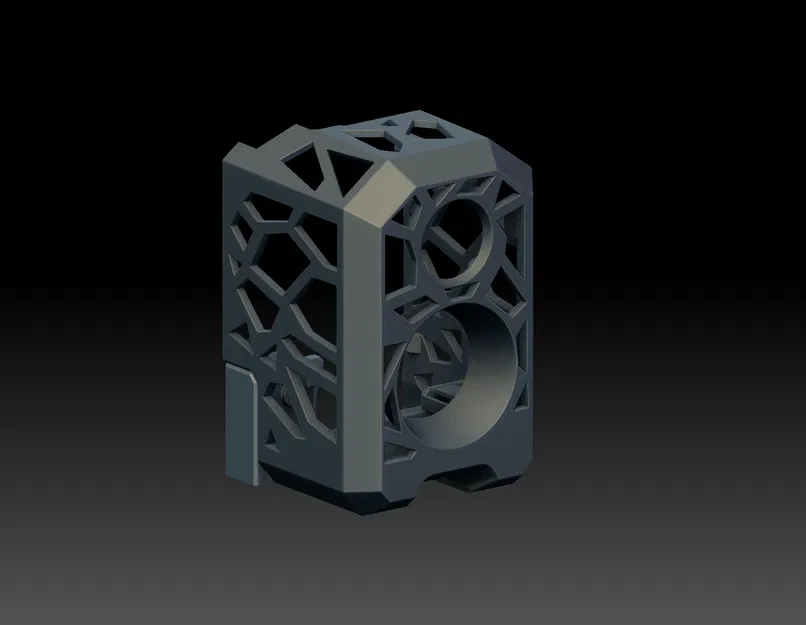

Cover toolhead SV08 MKL dạng skeletonized (kèm ngàm BTT Eddy)

• Cover toolhead custom cho SV08 và ngàm (mount) cho BTT Eddy.

• Phiên bản hiện tại: 0.1

Danh sách linh kiện (Part List):

• 6 - Heat set inserts M2.5.

• 1 - Quạt 5020 (quạt zin SV08 dùng được)

• 1 - Quạt 2510.

• 2 - Vít M2.5 x 25MM.

• 4 - Vít M2.5 x 12MM.

• 3 - Nam châm 4x3MM (giống hàng zin).

• 2 - Nam châm 5x3MM.

Hướng dẫn (Instructions):

1. Tháo các support dựng sẵn.

2. Ép 6 heat set inserts vào. Cái nằm dưới fan bracket sẽ cần đưa vào hơi xéo, rồi nắn thẳng lại.

3. Lắp quạt 2510 và bắt bằng 4 vít M2.5 12MM.

4. Lắp quạt 5020 và bắt bằng 2 vít M2.5 25MM.

5. Gắn nam châm vào toolhead và eddy mount bằng keo super glue.

6. Siết eddy / mount bằng 1 con vít. Nhớ canh thanh căn (alignment bar) phải sát phẳng/thẳng ngang.

7. Gài dây quạt vào ngàm kẹp (clip) để rút ngắn, dễ cắm kết nối.

8. Chúc in vui!

Cấu hình Klipper (Klipper Configuration):

1. Probe offsets:

   • x_offset=-22

   • y_offset=10

   • z_offset=2.7

2. Extra Fan

   [heater_fan toolhead_fan]
   pin: extra_mcu:PB0
   max_power: 1.0
   kick_start_time: 0.5
   heater: extruder
   heater_temp: 45

Ghi chú in (Print Notes):

• In chậm và đều để ra chất lượng đẹp nhất. Đừng nhanh hơn 100mm/s.

• Tắt “Detect Thin Walls”.

• Tháo các support dựng sẵn sau khi in.

• Tất cả chi tiết nên in bằng filament chịu nhiệt cao. Đã test với PETG/ABS.
