Cảm biến hết nhựa quang (Optical Runout Sensor) cho Ender 3

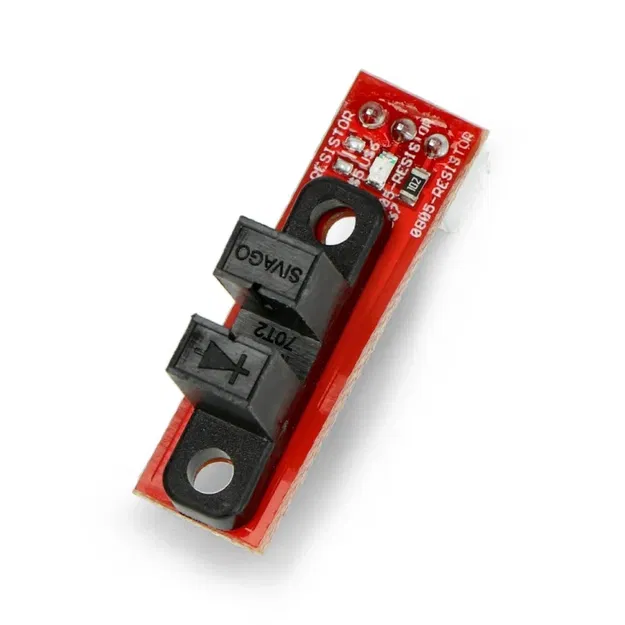

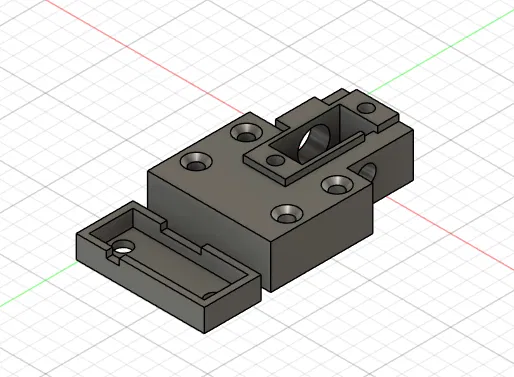

Đây là một cái vỏ (enclosure) cho optical sensor. Mình thiết kế để gắn lên cái bracket của Creality runout sensor. Cái sensor zin của Creality thực ra chỉ là công tắc, và mình gặp tình trạng sợi filament mài mòn cái con lăn của switch, nên làm bản contactless (không tiếp xúc) này.

Có phải chỉnh một chút: dán một miếng giấy lên chỗ phát sáng (light emitter) bằng keo dán giấy, vì mấy loại filament sáng/trong (light/transparent) không chặn ánh sáng hoàn toàn. Ngoài ra thì chạy rất ổn.

Sẽ cần một đoạn ống Bowden và cái đầu kẹp/đầu ren (screw thing) để giữ ống Bowden.

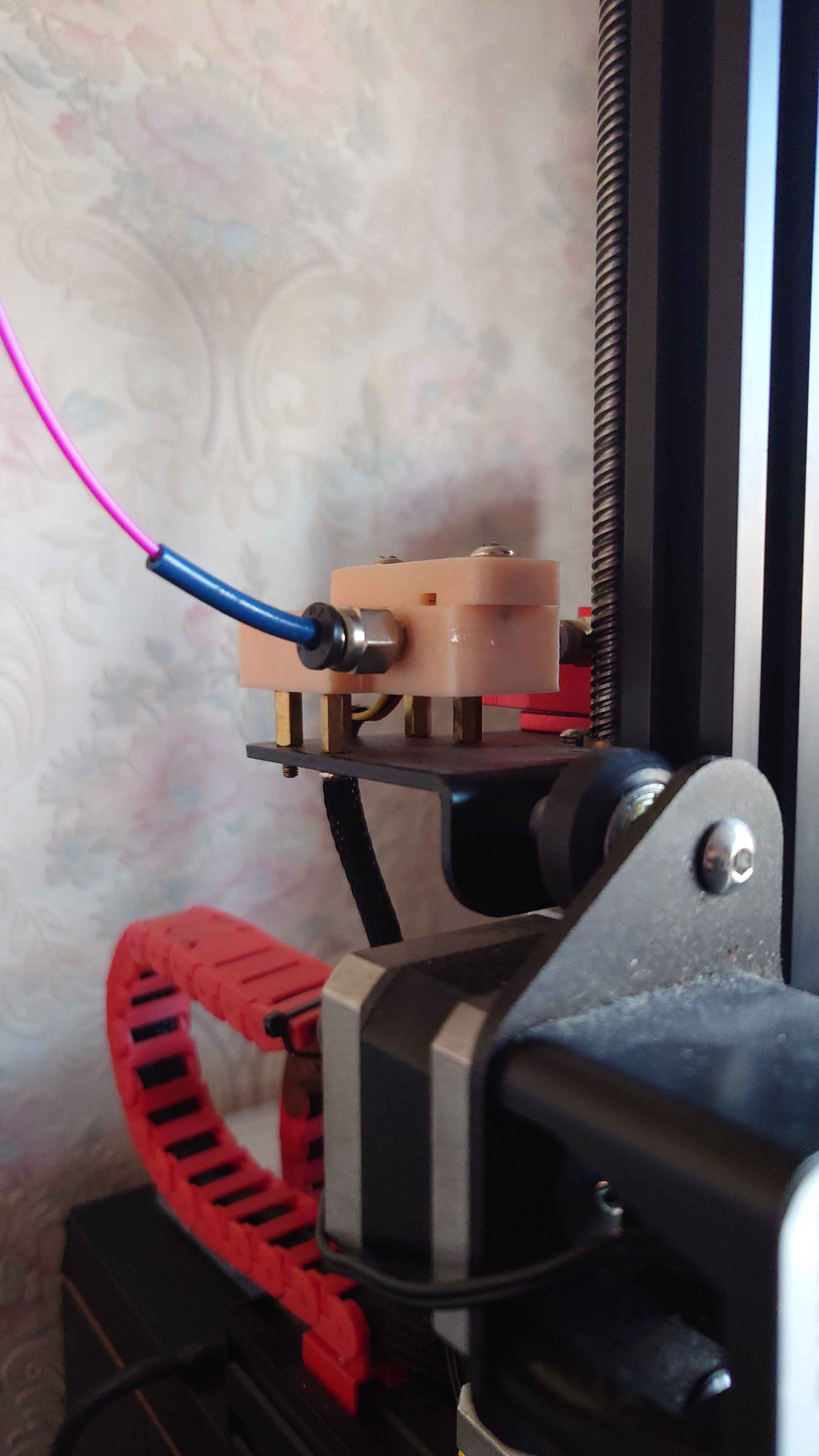

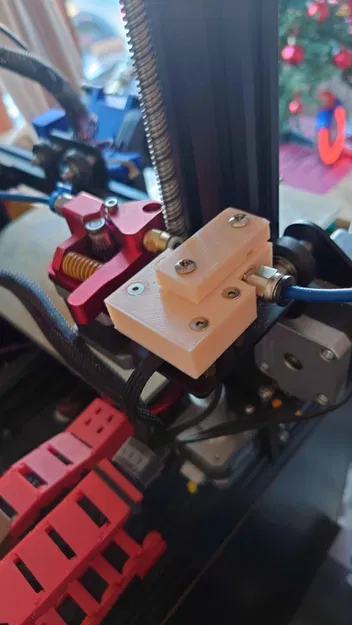

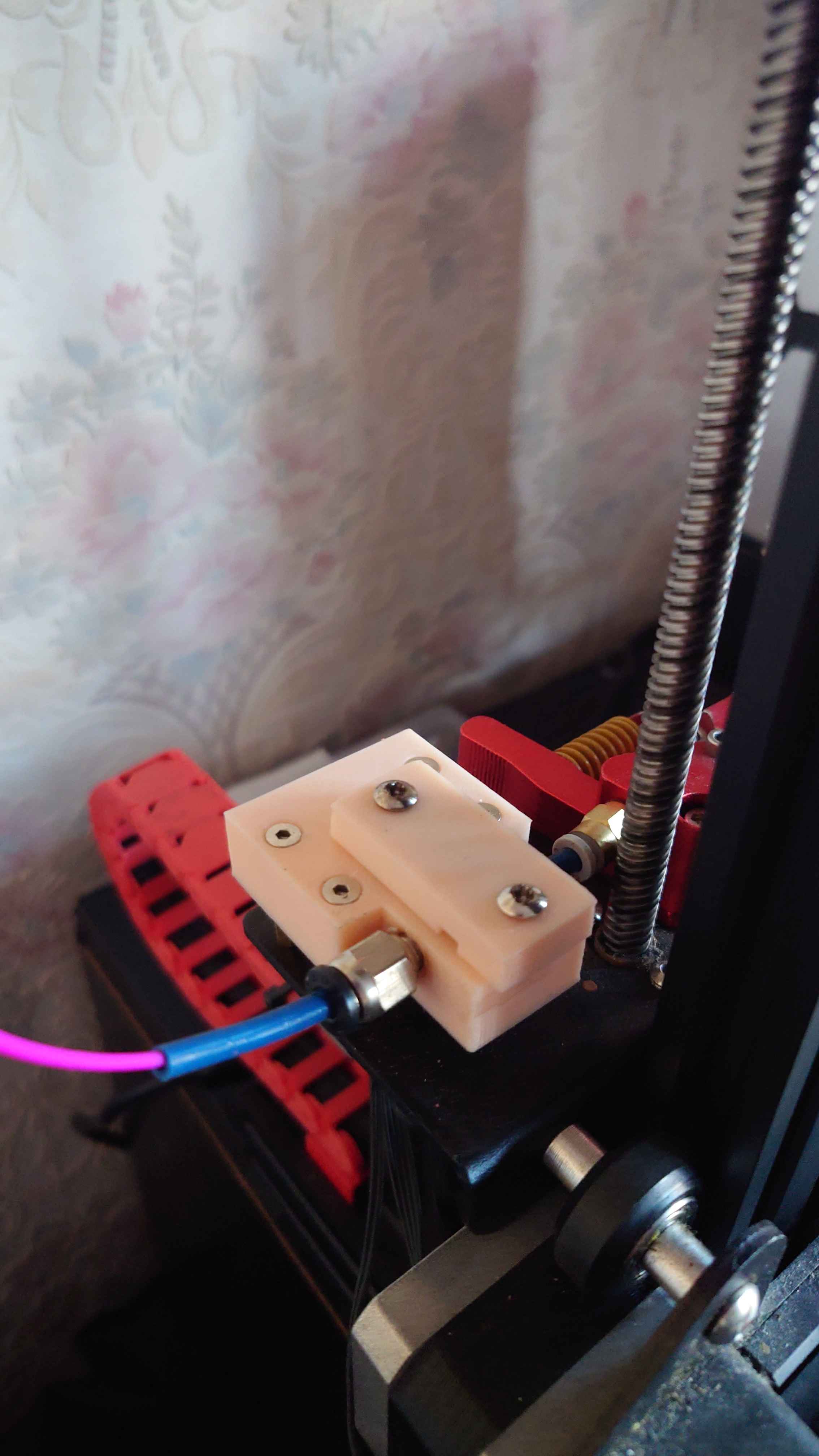

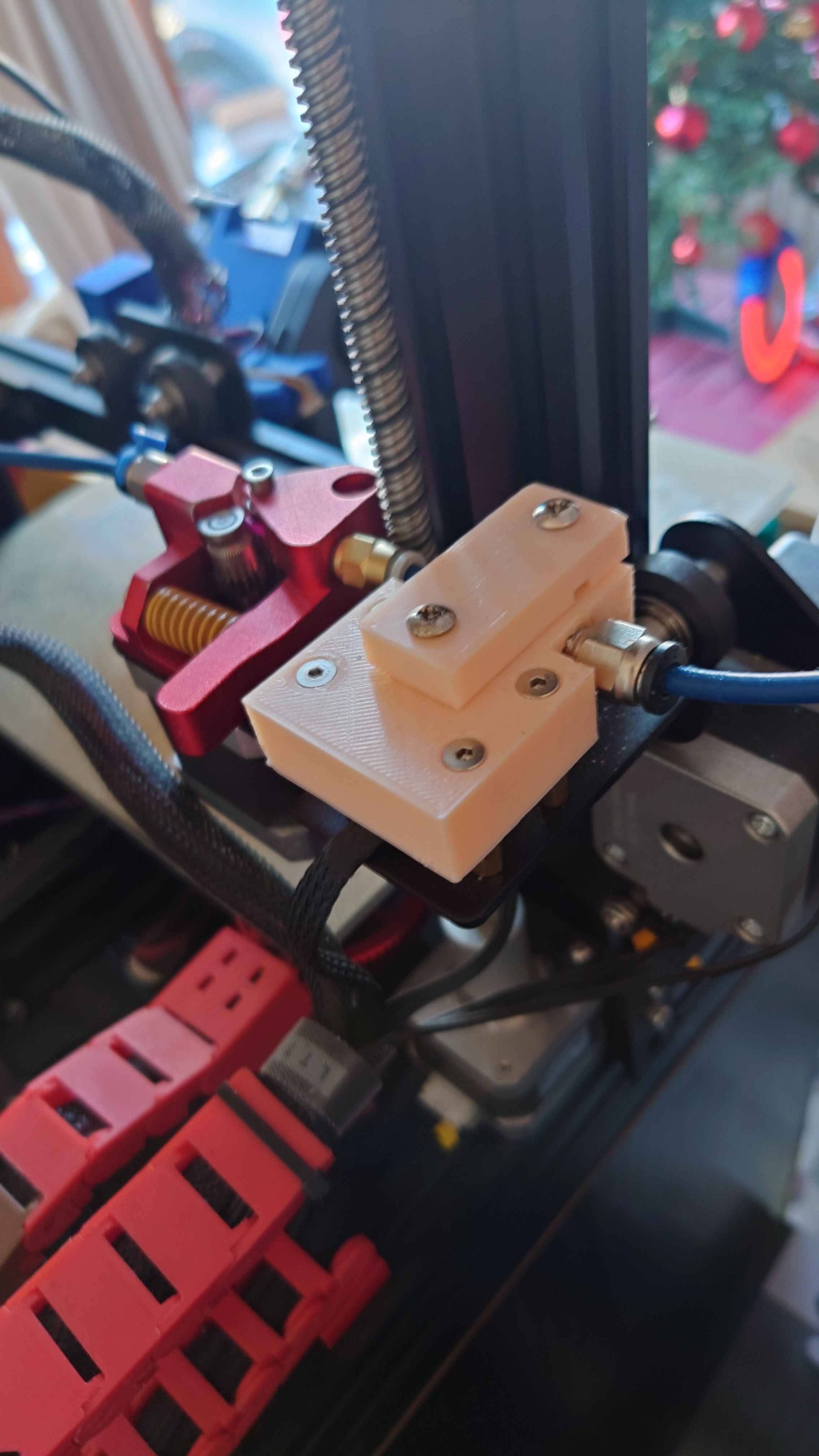

Trong hình bạn sẽ thấy: phía đi về bánh răng extruder. Mình dùng một adapter tròn (file “Threaded Hole Insert”) mình in ra để giữ ống, vì phía bánh răng đã có sẵn cái đầu ren dẫn ống rồi và không còn nhiều chỗ cho thêm một cái nữa. Mình nghĩ là có dán keo cố định cái adapter đó, nhưng không chắc.

Bản này dùng ổn hơn nhiều so với kiểu switch cơ. Mình thấy luồn filament vào cũng dễ hơn kiểu thông thường trên máy này. Tuy nhiên khi hết filament và máy rút ngược ra, đôi lúc nó có thể kéo sợi rút ngược lên vào trong enclosure, hơi phiền để xử lý.
