Khung iM8 cho Anet A8 (Frame iM8 for Anet A8)

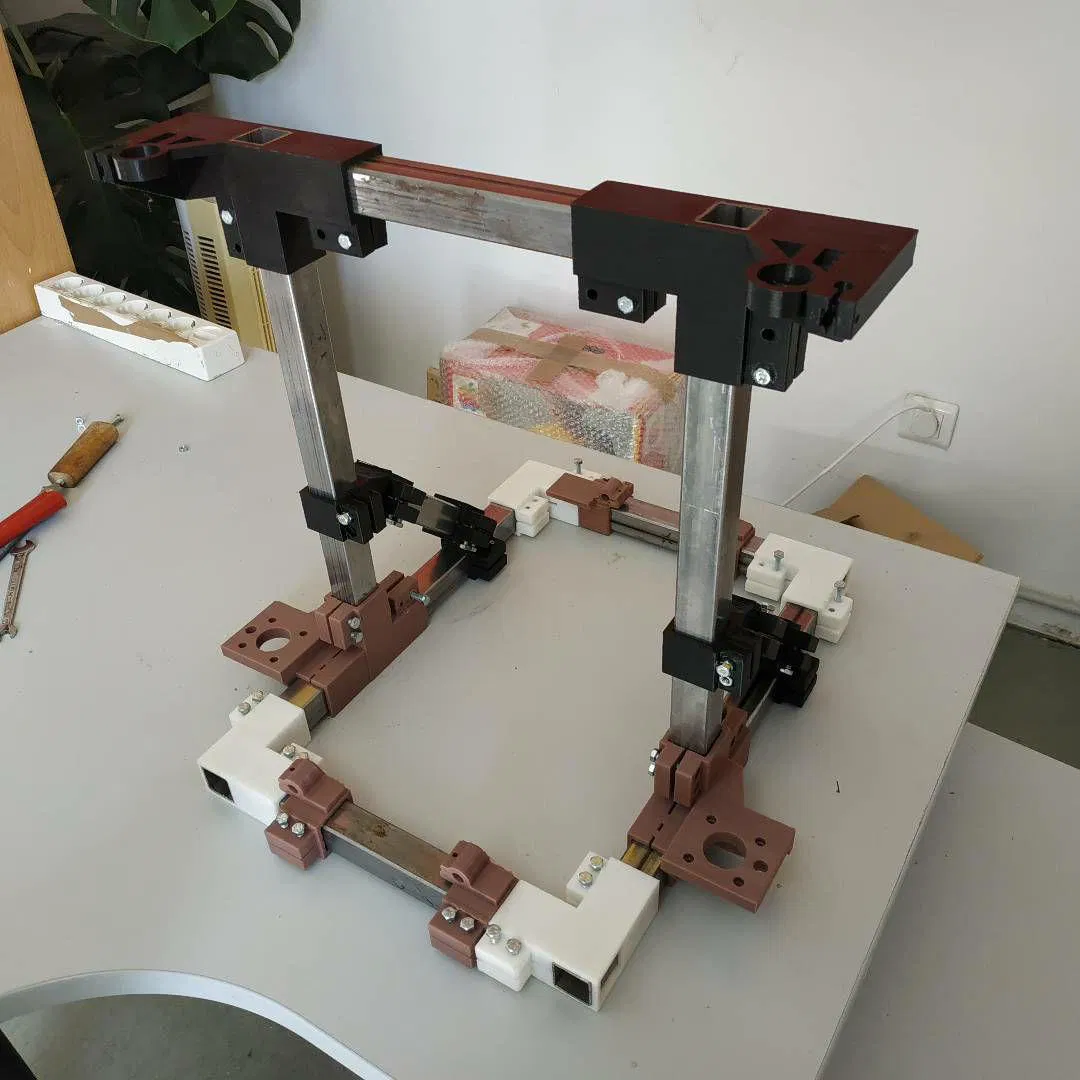

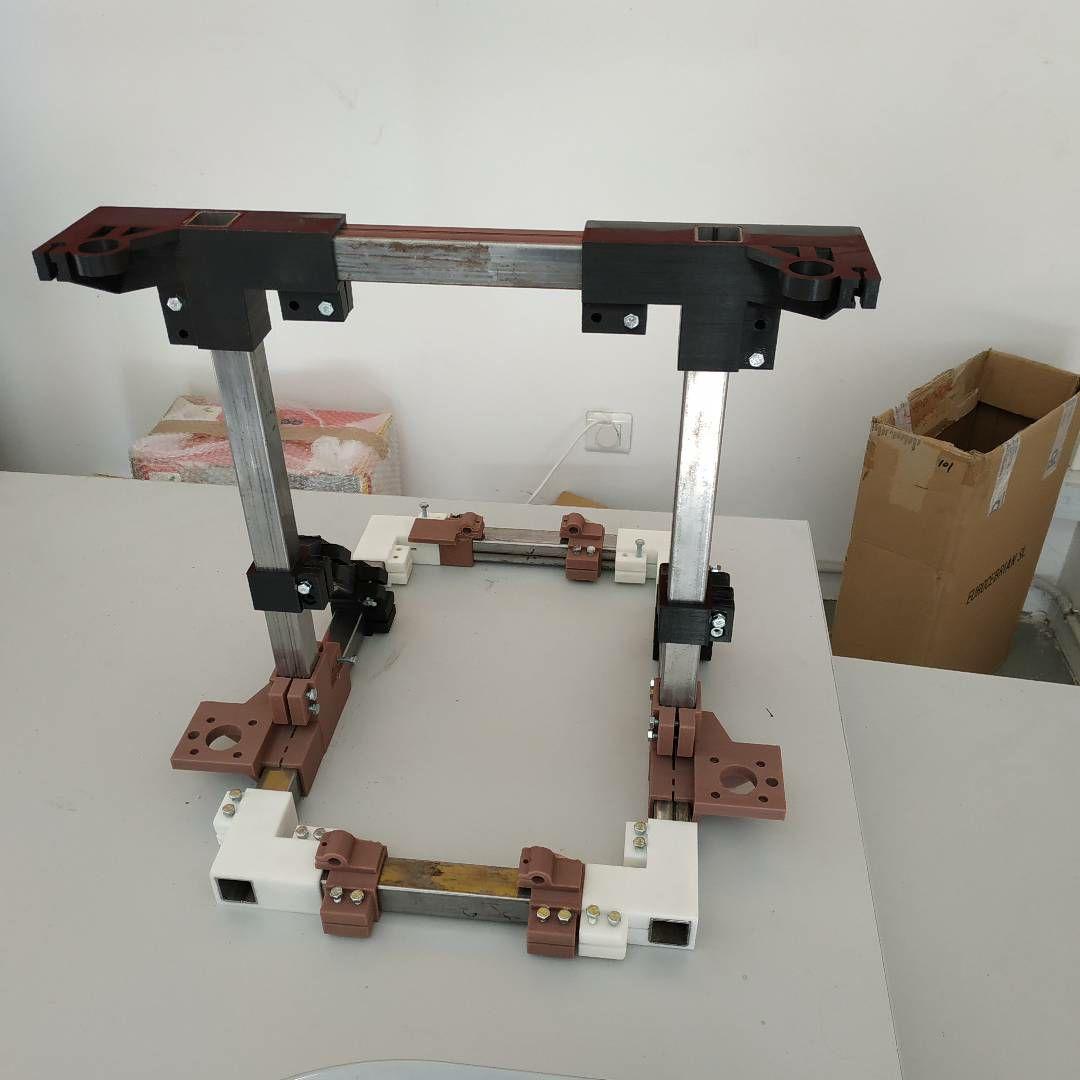

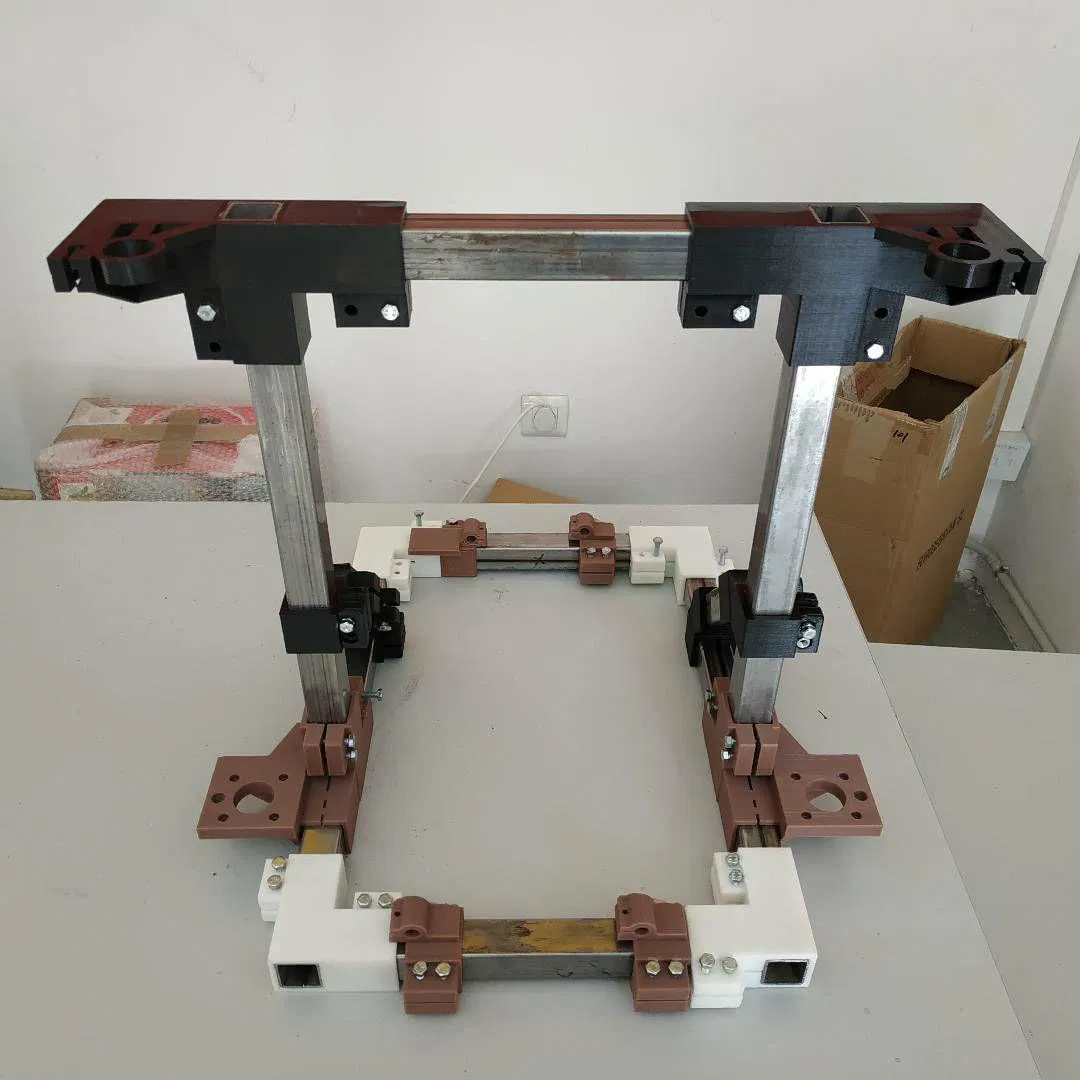

Khung iM8 cho Anet A8 hoặc máy tương tự. Dùng để dựng một bộ khung tiết kiệm với ống dày 25mm.

Cập nhật 4-8-2020:
Mình gặp một số vấn đề về dung sai ở các góc nên đã làm rộng hơn 0,4 mm.

Khung IM8 cho Anet A8 hoặc tương tự. Để lắp một bộ khung tiết kiệm với ống dày 25mm.

Cập nhật 4-8-2020:
Mình gặp một số vấn đề về dung sai ở các góc nên đã làm rộng hơn 0.4 mm.

Print instructions

Dự án dựa trên video này https://www.youtube.com/watch?v=lF6kriqJKbI của JC_3DESING, và bản thân nó lại dựa trên mẫu này

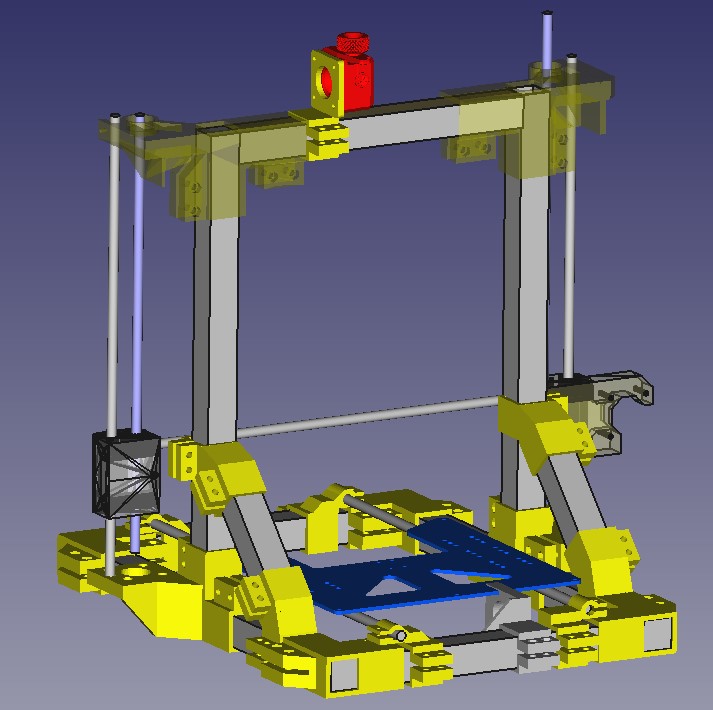

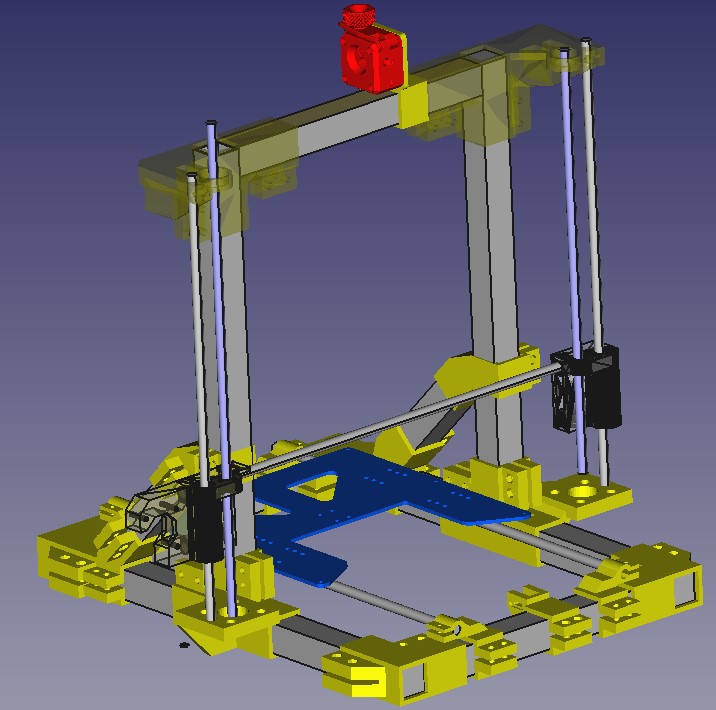

https://www.thingiverse.com/thing:2912974 của BILLPEALER. Tuy nhiên, bộ này được làm lại từ đầu bằng FreeCad và không dùng bất kỳ chi tiết gốc nào.

Cắt thanh (nhôm/kim loại) theo các kích thước này cho bàn in 220x200:

• 2 thanh chiều sâu (trục Y) – 425 mm
• 2 thanh chiều ngang (trục X) phía trước và phía sau – 252 mm
• 2 thanh đứng trục Z – 374 mm
• 1 thanh ngang phía trên (X trên) – 328 mm

Dự án ban đầu thiết kế cho Anet A8 nhưng có thể áp dụng cho bất kỳ máy in kiểu Cartesian nào.

Đối với Anet A8, theo dự án gốc thì cần mua 2 ty trơn (smooth rod) dài 400mm (mình chưa test) cho trục Y.

Có những cải tiến đáng kể so với dự án gốc:

• lệch 1mm trên trục Z.
• siết ốc và đai ốc chắc hơn (mình sẽ làm video về phần này).
• thiết kế để giảm nhu cầu dùng support nhiều hơn nữa.
• có thể tăng kích thước vùng in với chi phí thấp.

Mẹo in:

• infill 50% trở lên
• 5 perimeter bên ngoài, và cả top/bottom
• layer height 2mm
• nhiệt độ 220 ºC (ý kiến cá nhân)

Project based on this other https://www.youtube.com/watch?v=lF6kriqJKbI of JC_3DESING, which in turn is based on
this other https://www.thingiverse.com/thing:2912974 from BILLPEALER, although it has been done from scratch with FreeCad and does not use
None of its original pieces. The project is initially designed for an Anet A8 but it can be extrapolated to any Cartesian type printer. Cut the alloy to this. 2) Depth (Y) bars- 425mm 2) front and rear width (X) bars- 252mm 2) Z upright bars- 374mm

1. top width bar (top X)- 328mm With respect to the Anet A8, you have to buy two smooth rods of 400mm (I have not tried it yet) according to the original project for the Y axis. There are substantial improvements over the original project:

1mm offset on the Z axis. Better tighten the bolts and nuts (make video about it). designed to reduce the need for supports much more. possibility of increasing print sizes at a low cost.

Printing tips:

50% fill or more 5 outer perimeters and also up and down layer height 2mm temperature 220 ºC (that's my opinion)
