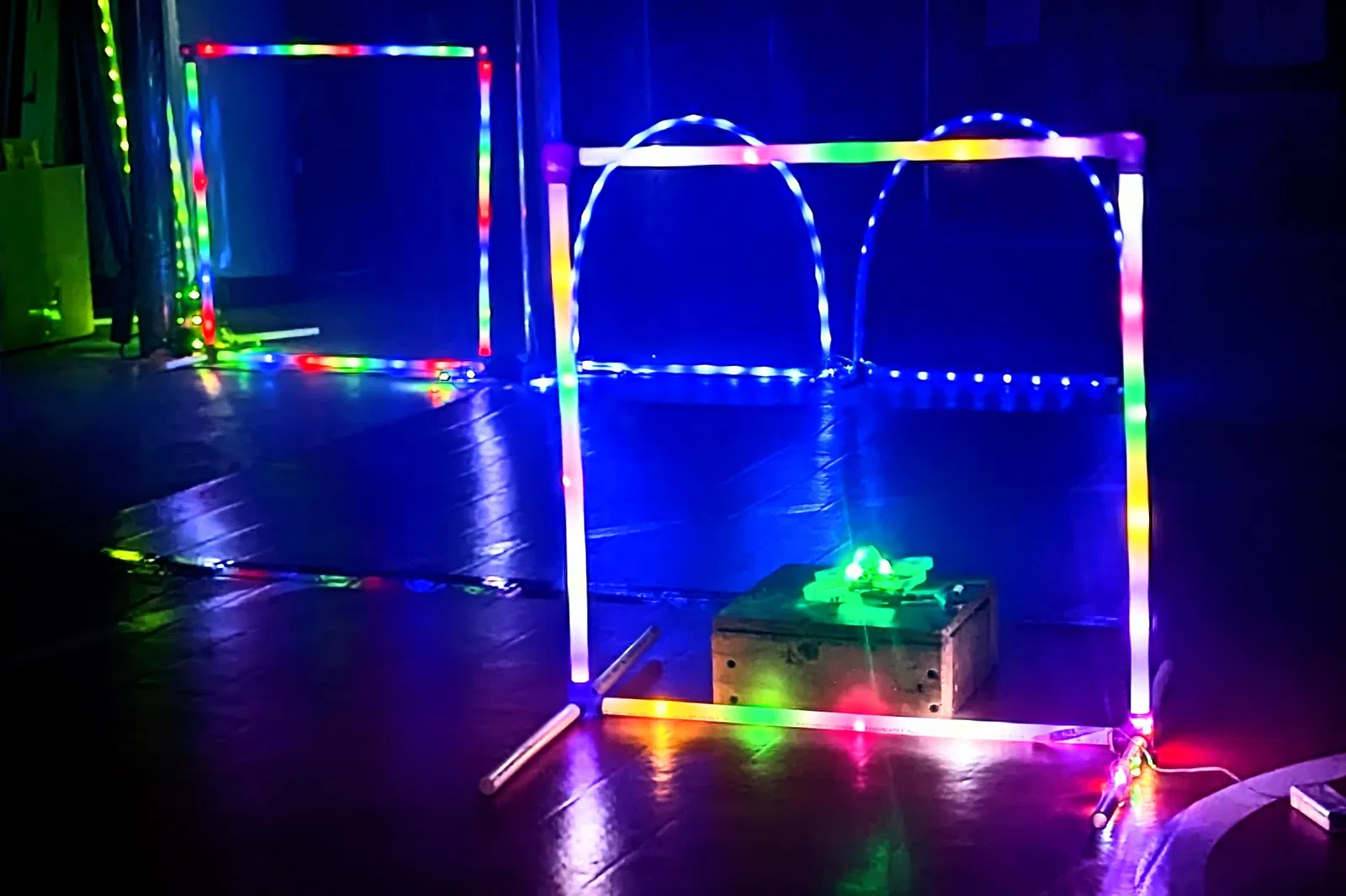

Cổng LED Tinywhoop từ ống PEX 1/2 inch

Làm mấy cái cổng đua tiny whoop rẻ, dễ làm dưới $6/cái từ ống PEX 1/2 inch, vài chi tiết in 3D, và đèn fairy lights từ Dollar Tree. Mình muốn có cổng LED whoop chi phí thấp, dễ dựng. Mình thử vài lựa chọn khác nhau, nhưng phương án mình chốt là dùng ống PEX, đèn fairy lights Dollar Tree và các chi tiết in 3D này.

Mình đã thử ống PVC và ống air line tubing. PVC dùng được nhưng mắc hơn và đục hơn PEX. Air line tubing cũng mắc hơn và khó luồn dây/LED strips qua. PEX không quá đắt, có thể uốn nhẹ, nhưng vẫn đủ cứng để giữ được hình dáng tổng thể.

Vật liệu nền (Base Materials)

• 10 feet ống PEX 1/2 (mình mua ở Menards khoảng $3.50: https://www.menards.com/main/plumbing/hoses-tubing/pex-tubing/sioux-chief-powerpex-reg-1-2-x-10-white-pex-tubing/664x2w10m/p-3289655538082571-c-19654.htm)
• Đèn fairy lights 10 feet từ Dollar Tree $1.50 (bạn cũng có thể dùng loại dây 7 feet nếu làm cổng nửa vòng tròn): https://www.dollartree.com/led-string-lights-1-pk/400596
• Connector in 3D: co 90 độ PEX 1/2 và Four Way tee PEX 1/2:

OPTION A

Cái dễ và nhanh làm nhất là dạng nửa vòng tròn. Cần 2 tee connector đã chỉnh sửa, một đoạn ống PEX 24 inch làm đế, bốn đoạn 8 inch làm chân và 32 inch làm cung.

Danh sách phần (Parts List)

• 20 inch ống PEX 1/2 x 1 cho phần đế (base)
• 32 inch ống PEX 1/2 x 1 cho phần cung/vòng (arc/hoop/half circle)
• 10 inch ống PEX 1/2 x 4 cho chân (feet) (10 inch mỗi bên của đế)
• Four way Tee connector x 2 (mỗi bên đế 1 cái)

OPTION B

Phương án mình thích hơn là khung vuông 20x20. Cần 4 đoạn PEX 20 inch làm cạnh, 4 đoạn 10 inch làm chân, 2 co (elbow), và 2 tee. Mình thấy bay xuyên qua dễ hơn. Phương án này sẽ dùng hết đúng 10 feet ống PEX.

Danh sách phần (Parts List)

• 20 inch ống PEX 1/2 x 2 cho mỗi bên của hình vuông
• 20 inch ống PEX 1/2 x 1 cho thanh trên (top rail)
• 20 inch ống PEX 1/2 x 1 cho thanh dưới (bottom rail)
• 10 inch ống PEX 1/2 x 4 cho chân (feet) (10 inch mỗi bên của đế)
• Four way Tee x 2 (mỗi bên đế 1 cái)
• Elbow 90 degree x 2 (mỗi góc/đầu nối trên 1 cái)

Vật liệu cần có (Materials Required)

• Ống PEX 1/2 dài 10 feet x 1: $3.50 từ Menards
• Dây đèn fairy lights 10 feet x 1: $1.50 từ Dollar Tree
• Pin AA x 2
• Connector in 3D

Dụng cụ cần có (Tools Required)

• Thước dây (Tape Measure)
• Kéo cắt PVC hoặc cưa sắt (PVC cutter hoặc hacksaw)
• Bút (Pen)

INSTRUCTIONS

In 3D các chi tiết

• 20% infill
• Tree supports
• Print with skirt

Lắp cổng (Building the Gates)

Cắt các đoạn ống như mô tả ở Option B.

Lắp pin vào bộ fairy lights và bật lên sẽ giúp việc luồn dây dễ hơn.

1. Bắt đầu với một four way tee, luồn dây fairy lights xuyên hết qua, chừa phần hộp pin ở bên ngoài.
2. Lấy một “chân” 20 inch, luồn dây fairy lights xuyên hết qua chân này, rồi gắn chân vào lỗ phía trên của four way tee.
3. Lấy một elbow, luồn fairy lights xuyên hết qua elbow, rồi nối elbow vào chân.
4. Lấy thanh top rail 20 inch, luồn fairy lights qua thanh trên, rồi nối thanh ngang này vào elbow.
5. Lấy elbow còn lại, luồn fairy lights qua elbow, rồi nối elbow vào top rail.
6. Lấy một chân 20 inch, luồn fairy lights xuyên hết qua chân, rồi nối chân vào elbow.
7. Lấy một four way tee, luồn fairy lights qua tee. Gắn four way tee vào chân.
8. Lấy thanh bottom rail 20 inch, luồn fairy lights qua thanh ngang. Nối thanh ngang vào four way tee.
9. Luồn fairy lights qua four way tee đầu tiên. Quấn phần đèn dư quanh chân.
10. Cuối cùng, ở mỗi bên của mỗi four way tee, gắn thêm một đoạn PEX 10 inch để làm chân đế.

NOTES

• Các chi tiết in 3D có lỗ 16.1mm cho ống PEX. Tùy máy in và setting, bạn có thể cần scale lên/xuống hoặc dùng giũa hay mỏ hàn (iron) để chỉnh.
• Bạn có thể dùng LED light strips, nhưng fairy lights dễ luồn hơn và rẻ hơn.
