Hộp pin Gridfinity xếp chồng cho pin trụ & 9V (AA/AAA/AAAA/C/D/CR2/CR123/MN21/A23)
Bộ khay/hộp lưu trữ pin chuẩn Gridfinity, xếp chồng được và có nhãn rõ ràng. Hỗ trợ AA, AAA, AAAA, C, D, CR2, CR123A, MN21/A23 và 9V với 2 phiên bản Full Height & Partial Height kèm riser.
Mô tả
Lưu trữ Gridfinity xếp chồng cho pin hình trụ & pin 9V
Có nhiều loại khay/hộp để đựng pin, nhưng mình chưa thấy cái nào có đủ các tính năng cốt lõi giống như các hộp đựng pin coin cell mà mình đang dùng (của EricS trên Makerworld):
-
Xếp chồng được
-
Có nhãn
-
Dễ lấy pin

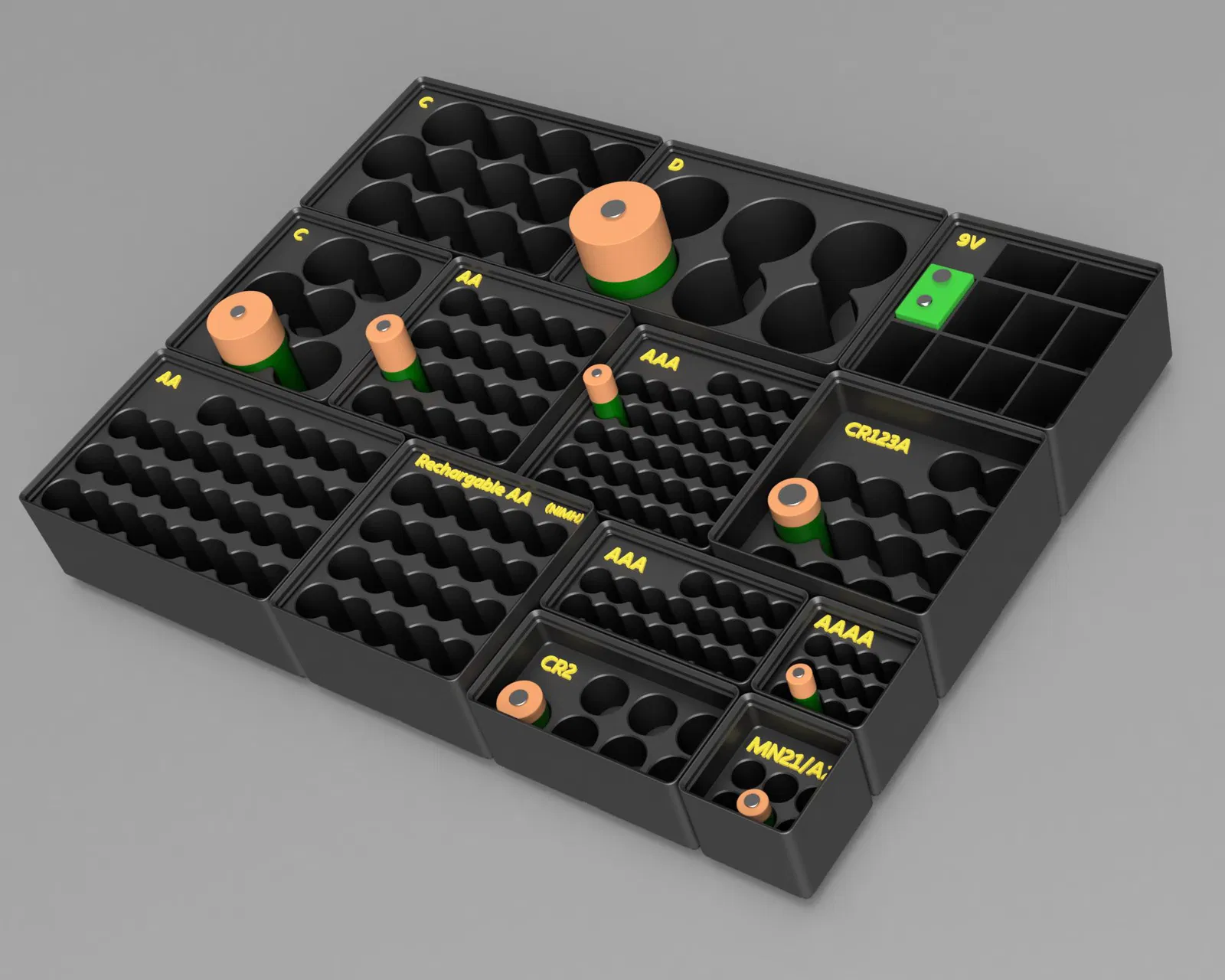

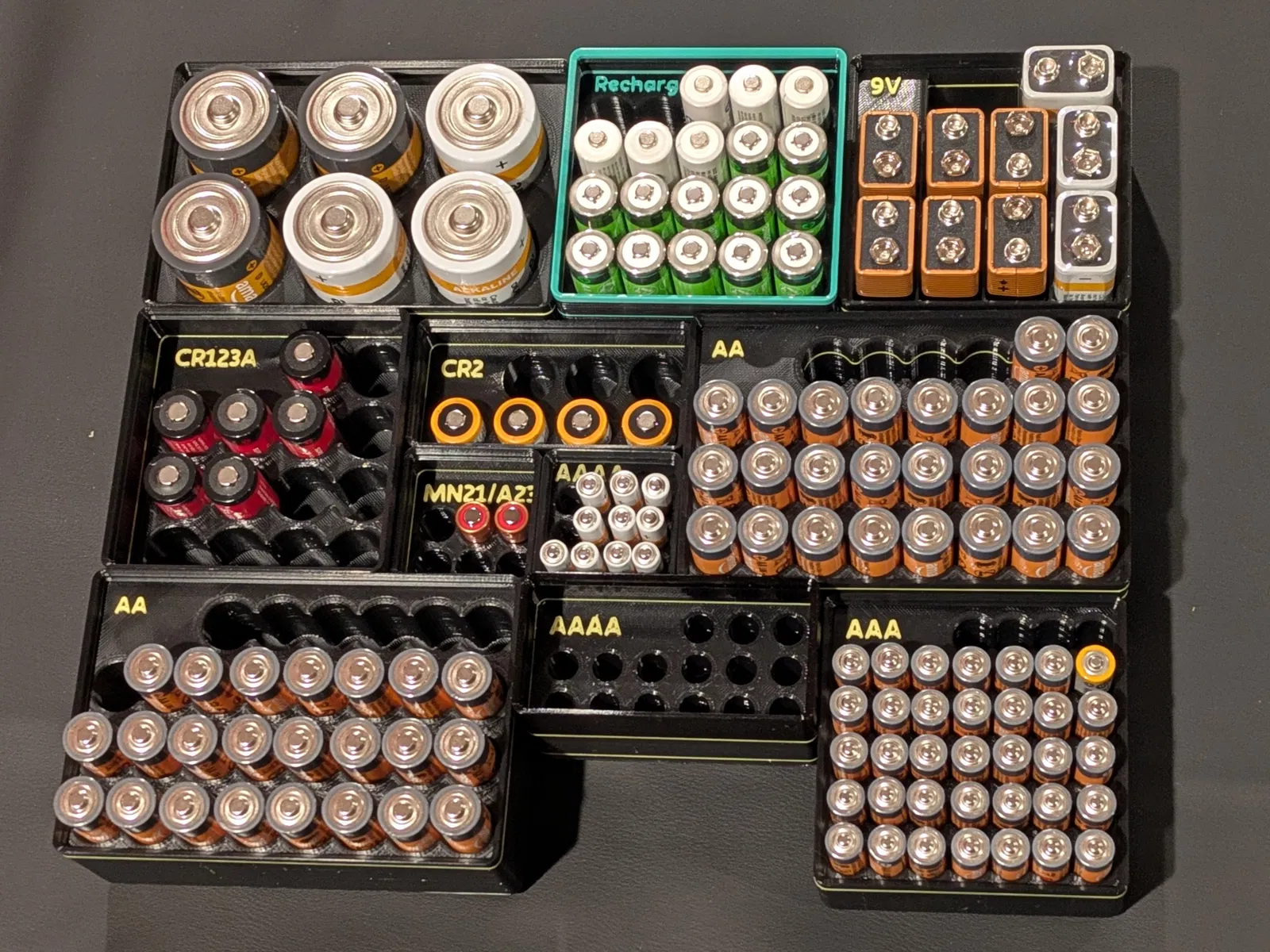

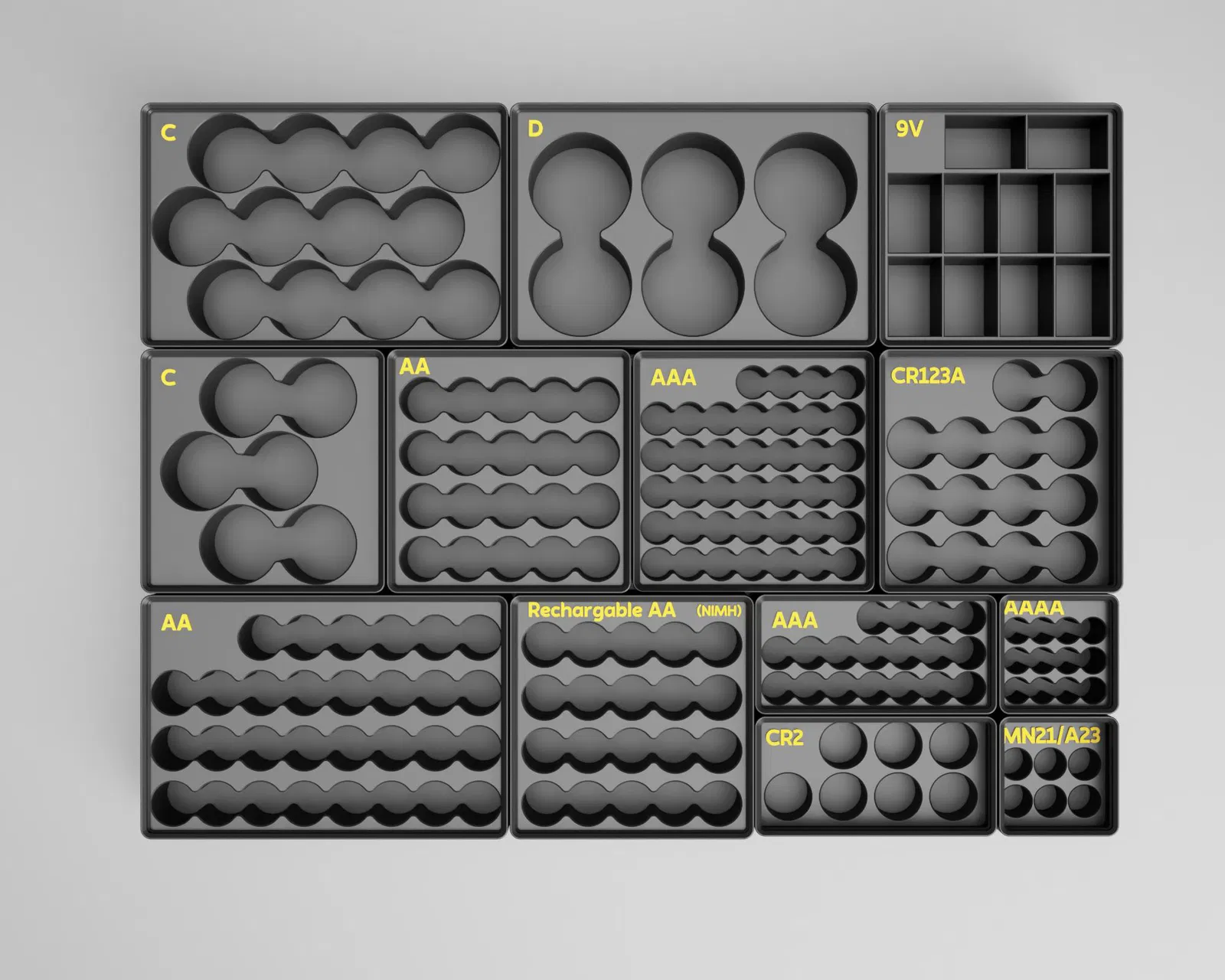

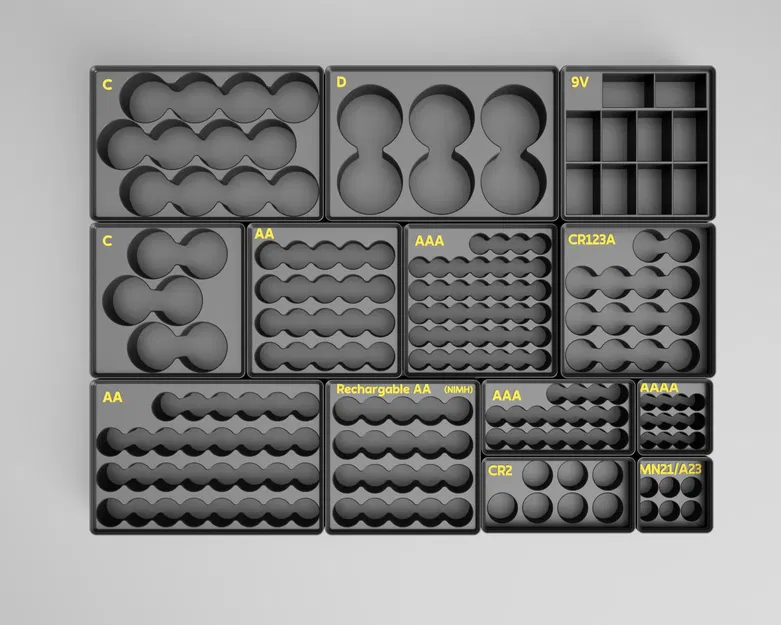

Vì vậy, mình làm thêm một bộ khay bổ trợ cho các loại pin AA, AAA, AAAA, C, D, 9V, CR123A, CR2 và MN21/A23. Mấy khay này được thiết kế để chứa số lượng pin tiêu chuẩn, cộng thêm dư vài viên. Nhờ vậy khi sắp hết, bạn có thể đổ thêm một vỉ/gói pin mới vào mà không bị tràn. Có 2 dòng chính, mô tả bên dưới: Partial Height & Full Height.
Khay Full Height

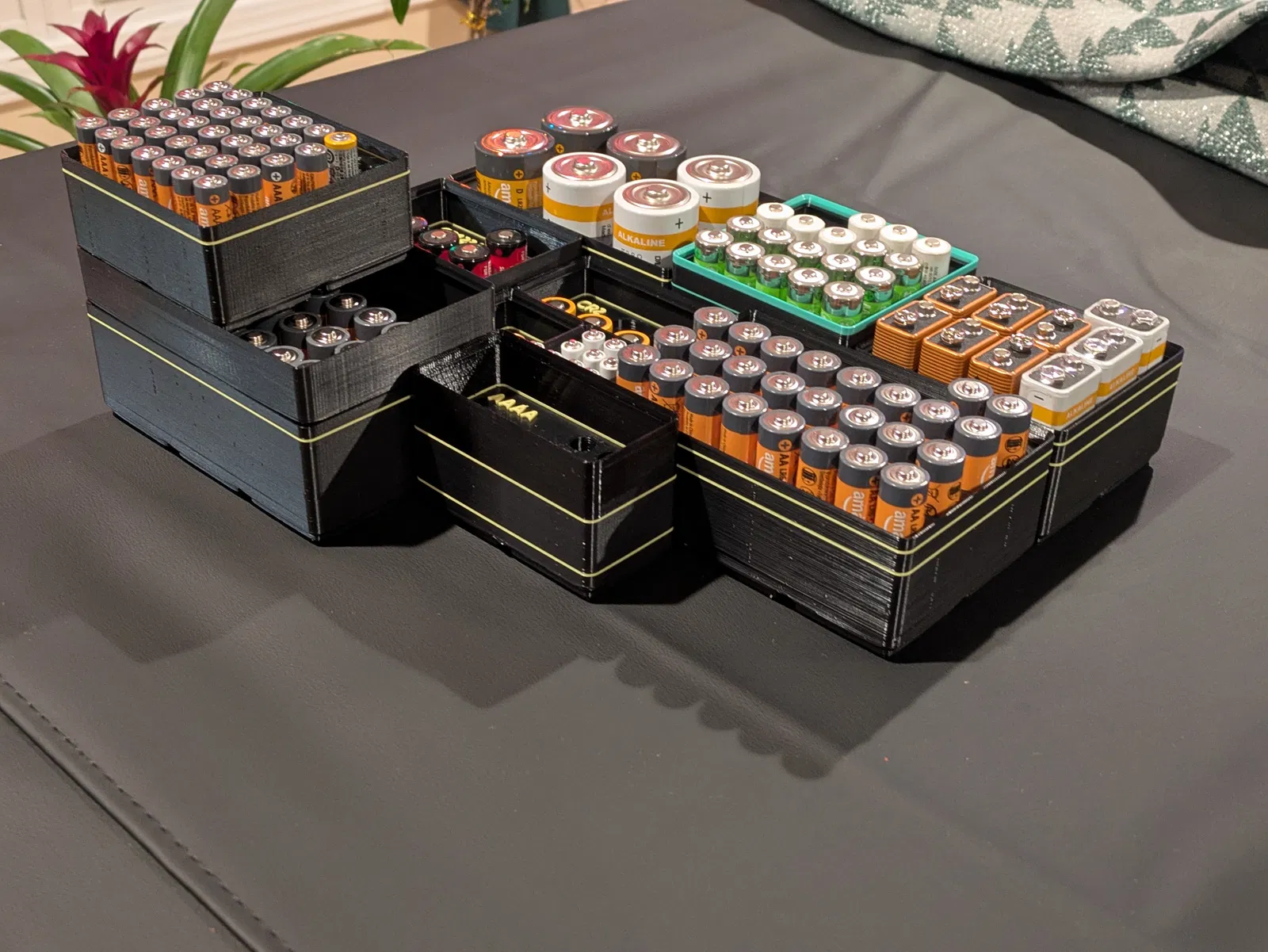

Khay full height cho phép xếp thêm các hộp/khay khác lên phía trên. Tuy nhiên, nó sẽ giảm chút tiện dụng vì việc lấy pin ra không phải là dễ nhất. Dưới đây là chi tiết kích thước khay:
Loại pin
Sức chứa
Kích thước (X,Y)
Chiều cao
9V (10x)
10
2x2
9U
AA
30
3x2
9U
20
2x2
9U
AA sạc (Rechargeable AA)
20
2x2
9U
AAA
39
2x2
8U
18
2x1
8U
AAAA
12
1x1
7U
15
2x1
7U
C
12
3x2
9U
6
2x2
9U
D
6
3x2
10U
CR2
7
2x1
5U
CR123A
14
2x2
6U
MN21/A23
6
1x1
5U
Khay Partial Height
Khay partial height có thành bên chỉ cao hơn phần nhãn một chút. Nhờ vậy sẽ dễ lấy pin hơn khi bạn không cần xếp chồng. Các khay này vẫn xếp chồng được nhờ riser (miếng kê) đi kèm. Ngoài ra, gờ trên của khay theo chuẩn Gridfinity nên khay rỗng vẫn có thể xếp chồng. Riser cũng có thể dùng qua lại với bất kỳ khay khác có cùng kích thước tương đương. Xem phần ghi chú in để biết chi tiết về riser.
CR2, CR123A & MN21/A23 hiện chưa có bản partial height.
Loại pin
Sức chứa
Kích thước (X,Y)
Chiều cao không có Riser
Chiều cao Riser*
Chiều cao kèm riser
9V (10x)
10
2x2
6U
3U
9U
AA
30
3x2
6U
3U
9U
20
2x2
6U
3U
9U
AA sạc (Rechargeable AA)
20
2x2
6U
3U
9U
AAA
39
2x2
5U
3U
8U
18
2x1
5U
3U
8U
AAAA
12
1x1
5U
2U
7U
15
2x1
5U
2U
7U
C
12
3x2
6U
3U
9U
6
2x2
6U
3U
9U
D
6
3x2
6U
4U
10U
*Xem phần ghi chú in để biết chi tiết in riser.
Ghi chú in (Printing Notes)
Layer Height: 0.20mm
Nozzle Size: 0.4mm
Với phần riser, lớp đầu (first layer) của nó có bề rộng mỏng. Vì vậy, mình khuyên nên thêm brim 4mm trong PrusaSlicer để bám bàn in tốt hơn.
Filament nào cũng dùng được; tuy nhiên mình dùng các loại sau cho bản của mình:
Màu chính: eSUN High Speed PETG Black
Màu nhãn: eSUN High Speed PETG Yellow & High Speed PTEG Green
