Rev 2 EX BCAR.

Hệ thống gắn nòng (thiết kế để in ở layer height 0.12).

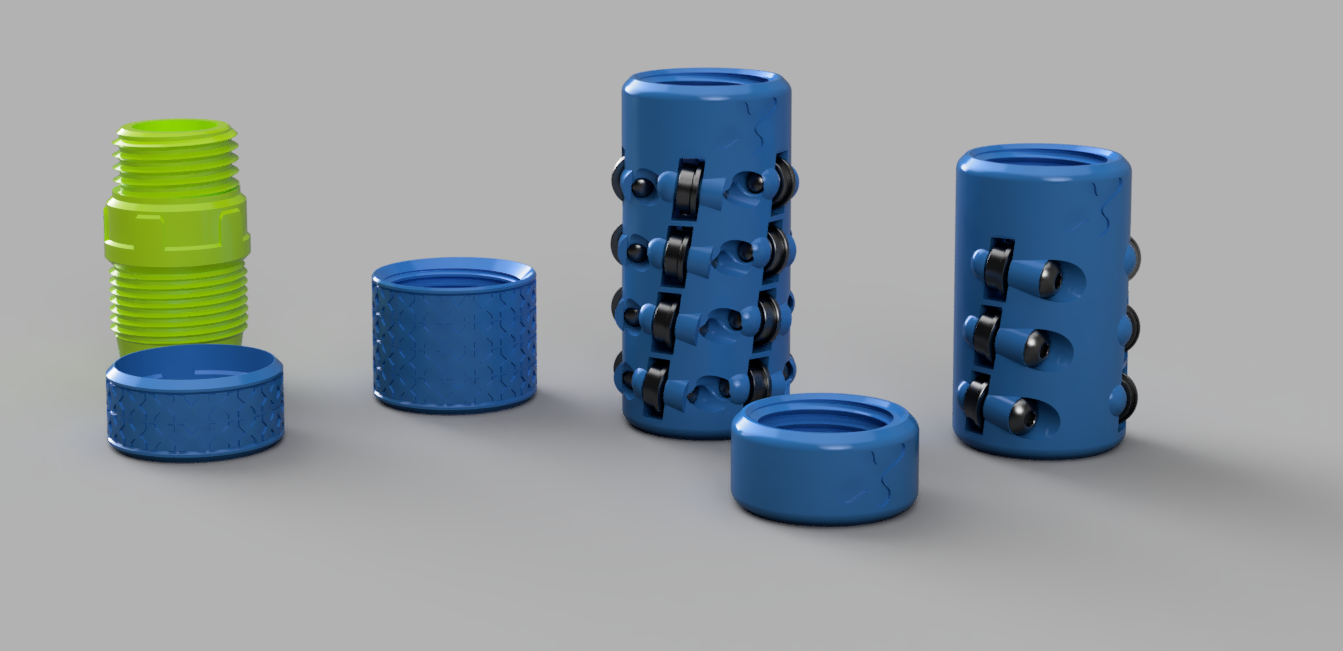

Hệ Rev 2 EX BCAR được thiết kế ưu tiên hiệu năng. Hệ gắn mới áp dụng Extra Inch Technology®. Ngàm gắn nòng mới giúp tăng vận tốc trung bình để bù lại phần sụt vận tốc do “bearing scars” tạo ra. Ngàm mới được thiết kế để ôm nòng chặt hơn nhờ dung sai khít hơn và có thêm các đường relief cut bên dưới collet. Thiết kế nhiều phần là để tạo điểm nhấn màu sắc mà không cần in multicolor.

Dung sai tăng lên nên cần in với layer height 0.12.

MK2 Mount

Dành cho những ai không chịu để Mk2 “chết”. Phần đầu trước có ren để bạn dùng chung với các thiết bị căn tâm và tạo rifling bằng bearing “ex” thế hệ thứ hai. Quan trọng: tất cả các phần này phải in ở layer height 0.12. Ren không thích hợp khi in ở layer height lớn hơn. Nếu bạn không in đúng layer height, chi tiết sẽ không ra đúng như mình thiết kế.

Dung sai tăng lên nên cần in với layer height 0.12.

Tất cả bearing lắp với phía có flange nằm bên phải và phần ren hướng lên trên.

Mk2

Classic BCAR (thiết kế để in ở layer height 0.2)

Đúng như tên gọi: một BCAR đơn giản. Phiên bản cải tiến được chỉnh để hoạt động với ngàm mới. Phong cách classic chưa bao giờ nhìn “đã” vậy.

Classic Hardware

9

F683ZZ Flanged Ball Bearings

9

M3x10 Screws

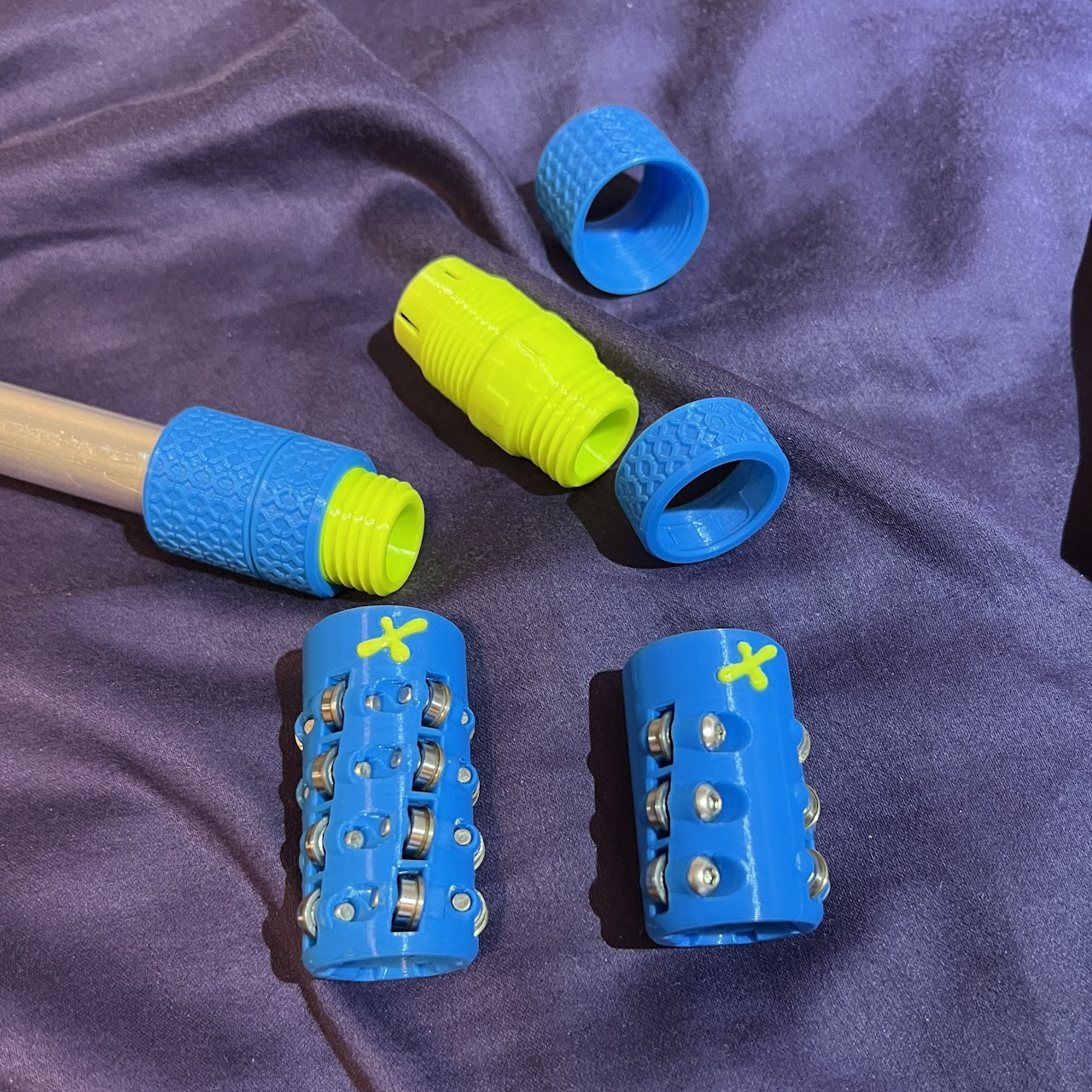

Mutant BCAR (thiết kế để in ở layer height 0.2)

Nghe nói mọi người thích bearing, nên mình cho nhiều bearing xếp một hàng hơn bất kỳ BCAR in 3D nào trước đây. Thông tin về biến thể này còn khá hạn chế. Chỉ có một điều rõ ràng: nó là một con quái vật.

Mutant Hardware

20

F683ZZ Flanged Ball Bearings

20

3mm x 10mm Dowel Pin

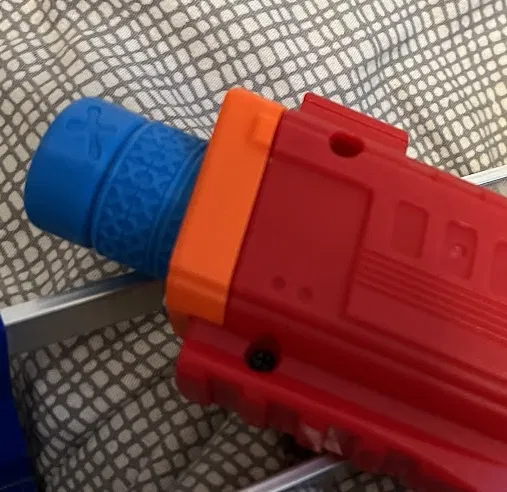

Chi tiết inlay (tuỳ chọn) (in ở layer height nhỏ nhất có thể)

Bắt buộc dùng chế độ lay flat trong slicer. Mình không thể lưu phần thân này theo hướng phẳng được vì nó được tạo bằng form tool.

Mình có kèm một STL chữ X siêu nhỏ để in được. Dù là chi tiết rất nhỏ, mình in thành công cũng nhiều mà in hỏng cũng không ít. Món này làm cho vui thôi—một dự án thủ công nhỏ để tạo một chút điểm nhấn màu. Hãy in chi tiết này ở mức detail cao nhất có thể. BẮT BUỘC dùng PLA.

Nhúng miếng inlay bằng nĩa hoặc muỗng vào một ly/mug nước thật nóng khoảng 15 giây, rồi nhanh tay ép tạo hình vào phần embossed trên BCAR. Miếng inlay chữ X được làm hơi quá cỡ một chút vì nó sẽ co lại trong quá trình gia nhiệt.

Khi đã nguội và khô, dùng keo super glue dán cố định vào vị trí.

Inlay Hardware

1

Mug Full of Hot Water

1

Fork or Spoon

1

Super glue

Quy ước đặt tên

!!!XIN GÓP Ý!!!

Mình đã upload 2 phiên bản biến thể Mutant. Mỗi phiên bản có kích thước lỗ chốt (pin hole) khác nhau. Bản lỗ chốt khít hơn là model “pins 32” và được đánh dấu bằng dấu *. Nếu bạn cho mình biết cảm giác/độ vừa của lỗ chốt ở cả hai phiên bản thì sẽ giúp mình quyết định sẽ đi tiếp với size nào. Mình rất cảm ơn góp ý của bạn, cảm ơn nhiều lần nữa.
