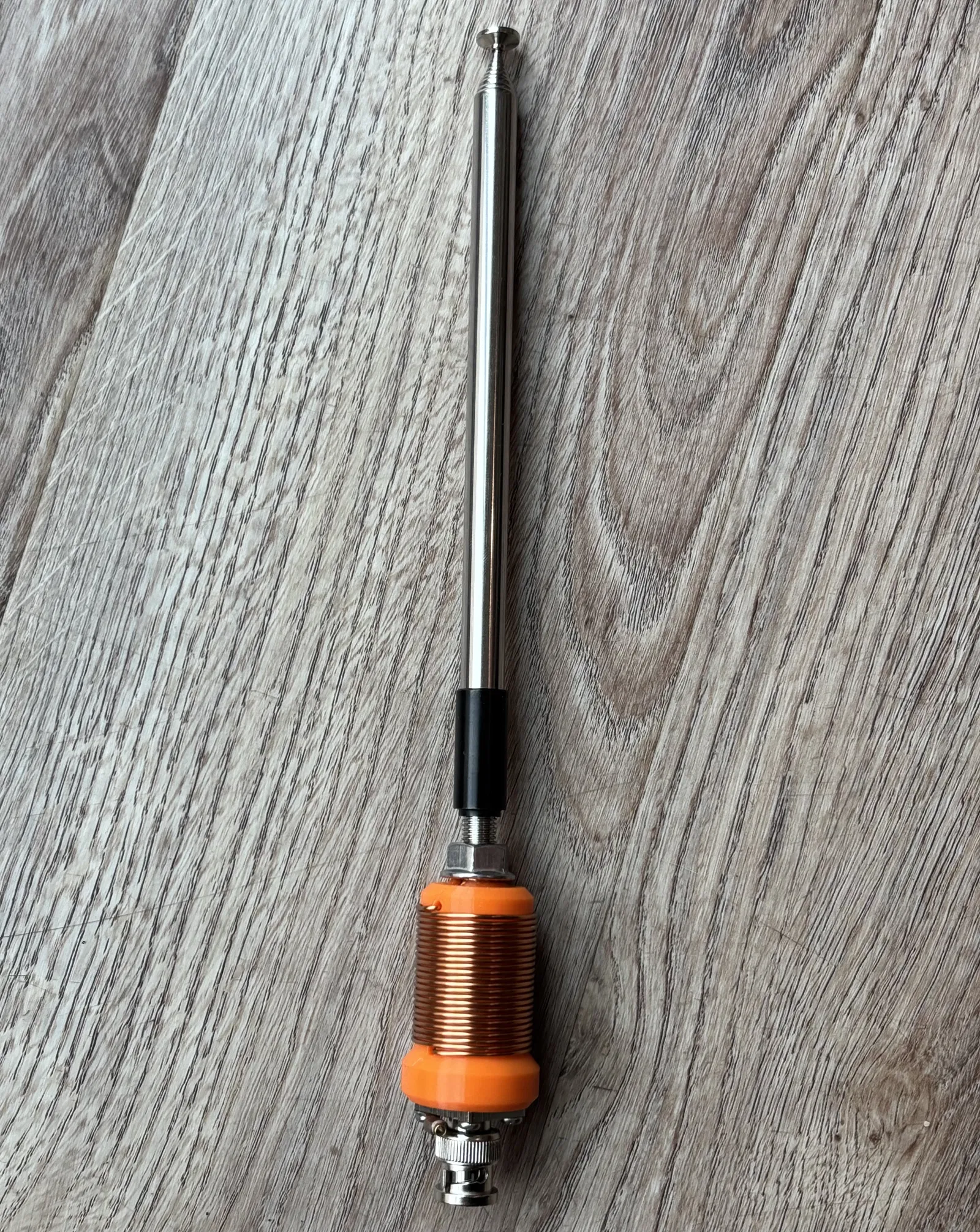

Cuộn tải 14MHz (băng 20m) cho Gabil 50" Whip

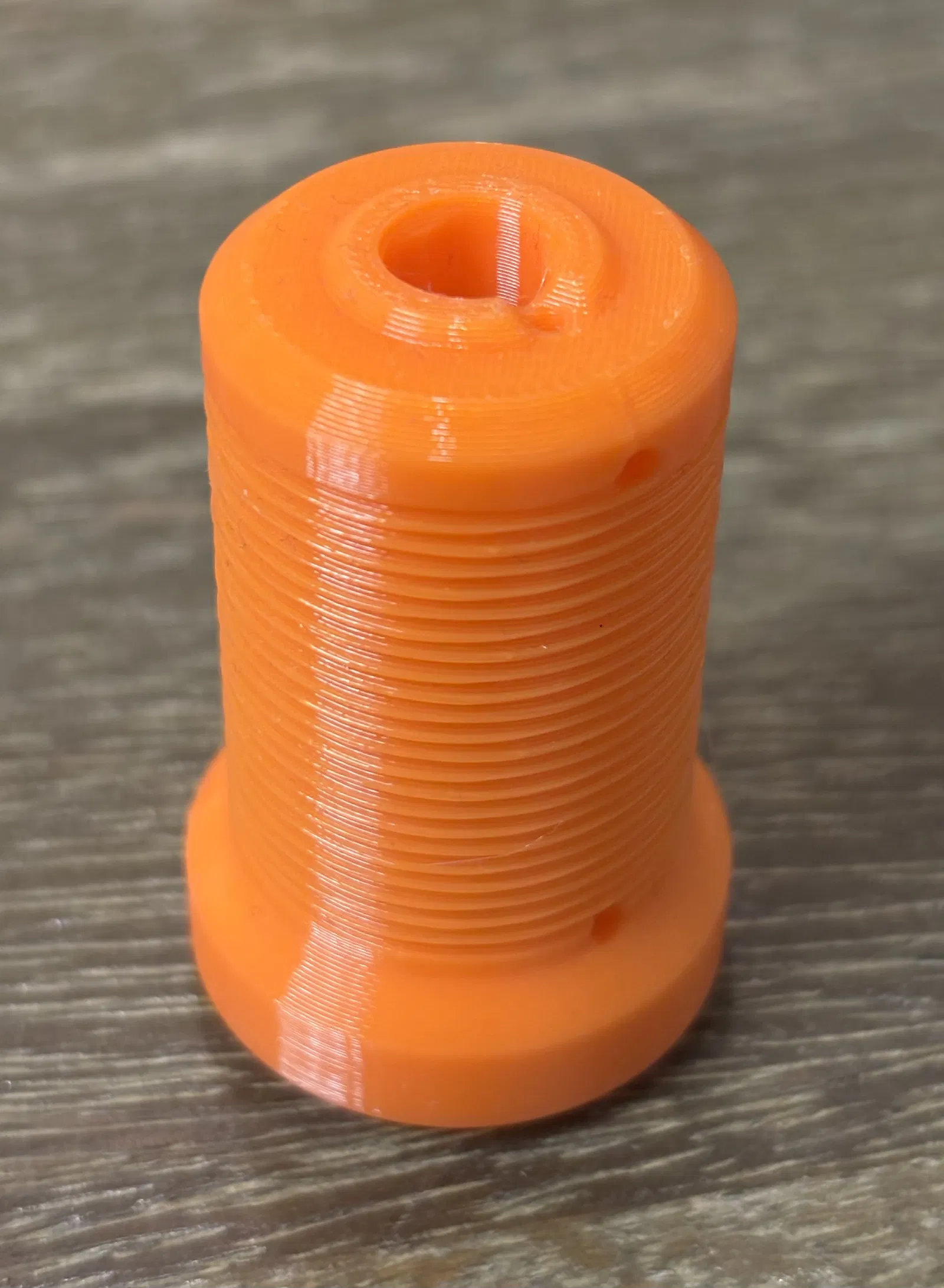

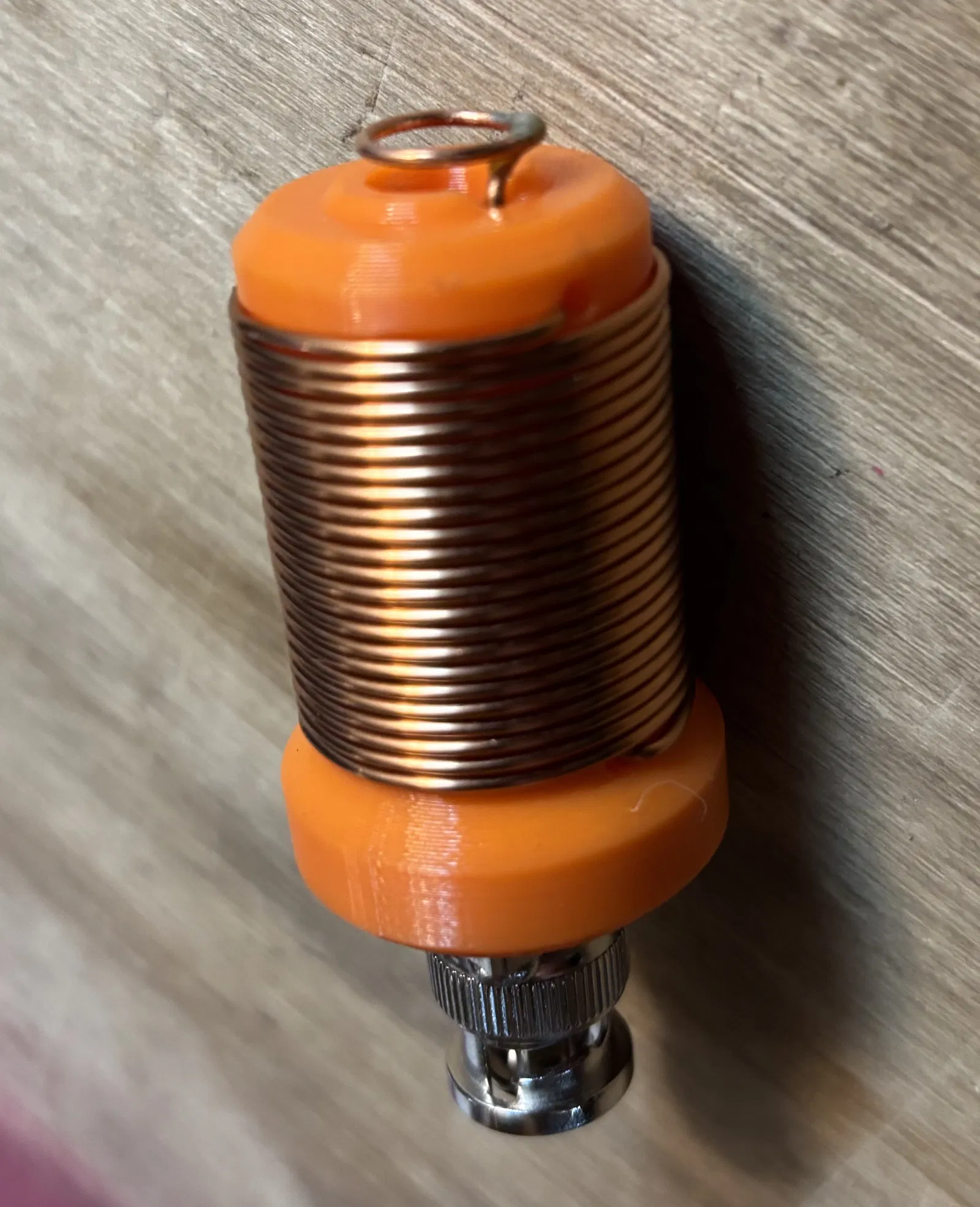

Đây là phiên bản cải tiến của cuộn tải (loading coil) băng 20m cho whip Gabil 50" của mình. Bản này sẽ DỄ làm hơn rất nhiều. File in này sẽ chạy được trên đa số máy in mà không cần support material (tất cả overhang được giữ ở 45 độ). Khuyến nghị dùng PETG. Các loại filament khác có thể dùng được, nhưng mình chưa test.

Bill of Materials

Bạn sẽ cần các món sau để hoàn thiện. Mình để link để tham khảo.

1x 50" Whip Antenna - Amazon.com: Telescopic Whip for GRA-HF750T | Stainless Steel Replacement Antenna Element | 7–50MHz Adjustable Multi-Band for Ham Radio HF Antenna : Electronics

1x Flange Mount Male BNC - 112653 Amphenol RF | Connectors, Interconnects | DigiKey

1x M8-1.0 x 40mm Long Fine Set Screw - https://belmetric.com/m8x1-0-stainless-allen-set-screw-fine-thread-stud-din-913-flat-point

1x M8-1.0 Nut - https://www.amazon.com/Junter-M8-1-0Pitch-Stainless-Finished-Matching/dp/B0CW647LR8/ref=sr_1_5

4x M3 Heat Set Inserts, tối đa dài 5mm - https://www.amazon.com/HANGLIFE-Heat-Set-Threaded-Printing-Components/dp/B0CS6VZYL8/ref=sr_1_1_sspa

4x M3 Screws - https://www.amazon.com/VGBUY-600pcs-Assortment-Printer-Stainless/dp/B0D1XJ766V/ref=sr_1_5

Magnet Wire 1mm - https://www.amazon.com/MECCANIXITY-Enameled-Winding-Transformers-Inductors/dp/B0CYP7D6B8/ref=sr_1_3

M3 và M8 Ring Terminals - https://www.amazon.com/Copper-Terminals-Connectors-Barrel-Electrical/dp/B0BN6335H7/ref=sr_1_9

Dây counterpoise - Mình dùng 18g BNTECHGO Silicone Wire - Mình thấy 144 inches là chiều dài hợp lý cho 14MHz. Nếu bạn dùng dây khác thì chiều dài có thể sẽ khác.  https://www.amazon.com/BNTECHGO-Silicone-Flexible-Stranded-Impedance/dp/B01MPZJOYN/ref=sr_1_1

Tools

Mỏ hàn (để hàn và gắn heat-set inserts)

Thiếc hàn

Flux

Kềm cắt dây

Dao hoặc giấy nhám (để cạo lớp men cách điện)

Tua vít

Kềm (tuỳ chọn)

Directions:

In file bạn chọn - Không nên cần support material

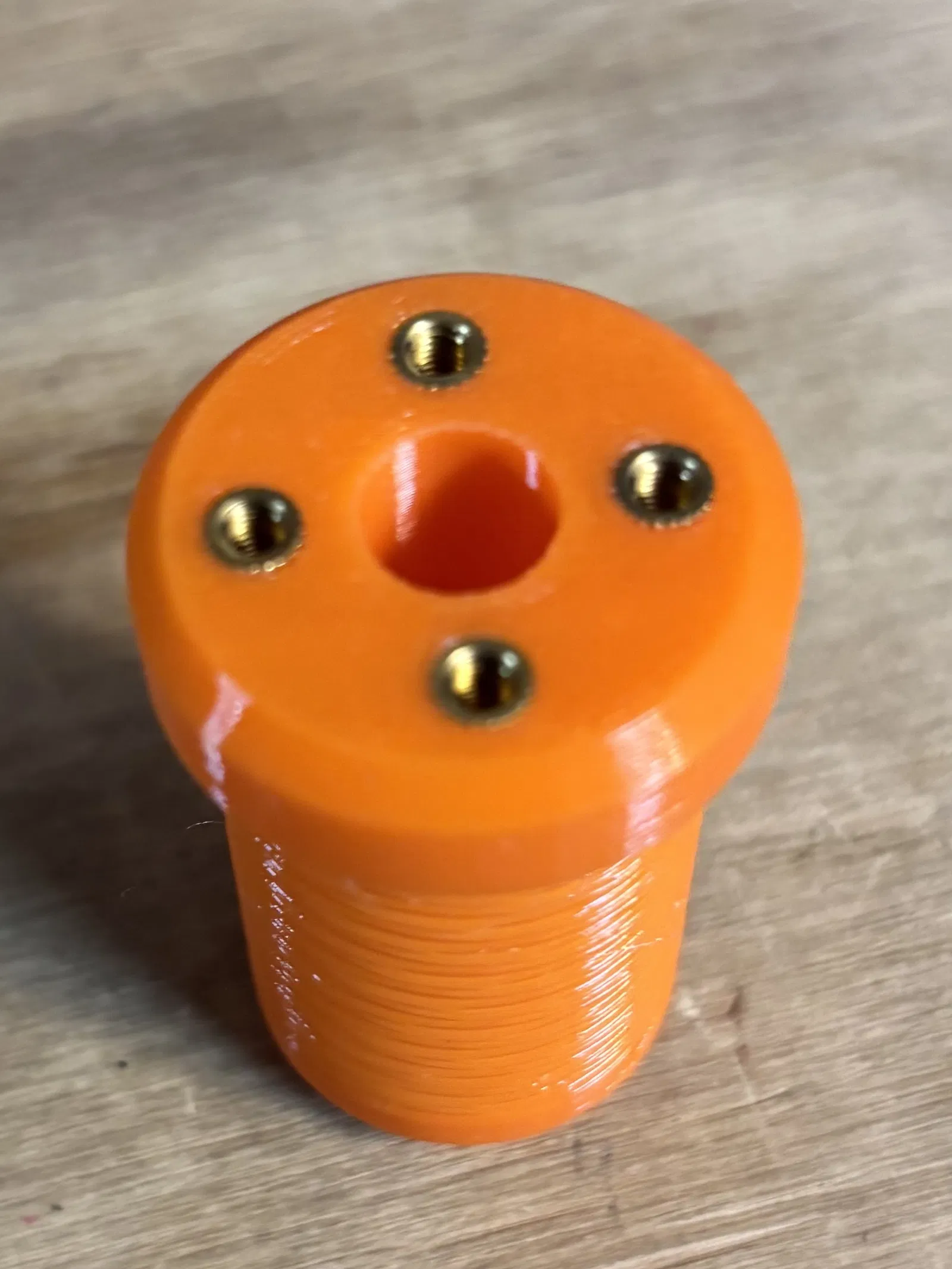

Ép/đóng M3 heat-set inserts vào 4 lỗ phía dưới

Luồn dây qua lỗ dưới từ ngoài vào trong khoang BNC ở giữa

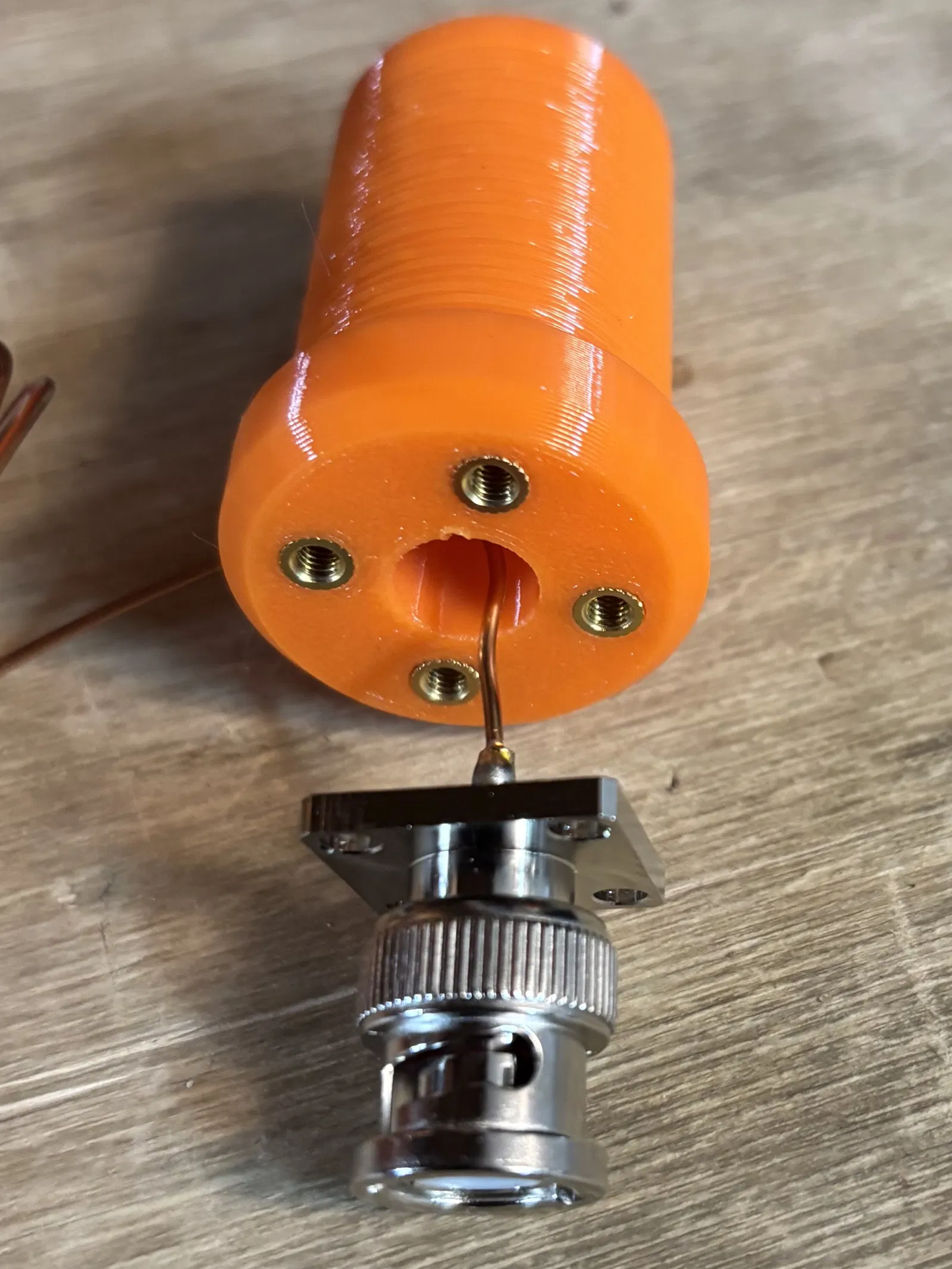

Cạo lớp men và hàn dây vào chân giữa (center pin) của BNC

Bắt BNC vào heat-set inserts (nếu dùng file "No Inserts" thì chừa ra 1 con vít).

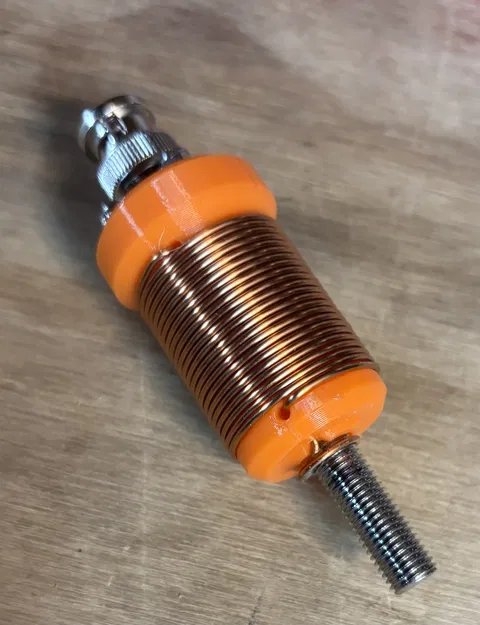

Quấn magnet wire THẬT CHẶT quanh cuộn và luồn qua lỗ phía trên

Gắn M8 ring terminal vào đầu trên của magnet wire. Bạn có thể phải luồn dây theo hướng “ngược” qua phần bấm (crimp) của ring terminal để nó vừa đúng. (Tuỳ chọn khác, tuốt khoảng 25mm (1") và hàn thành một vòng để ôm quanh con ốc).

Vặn set screw “ngược” vào whip. Vặn vào 1 con nut và 1 cái M8 ring terminal. Đánh dấu độ sâu trên set screw.

Vặn set-screw vào phần trên của chi tiết in, nhưng dừng lại hơi ngắn hơn mức đã đánh dấu. Ren NÊN tự taro vào nhựa, nhưng làm từ từ. Nếu cần thì hơ ấm con ốc một chút. Bạn có thể dùng keo 502 (superglue) hoặc epoxy để cố định con ốc. Nếu có dán keo, nhớ đảm bảo phần ren chỗ gắn ring terminal (hoặc vòng dây đã tuốt) và nut phải sạch.

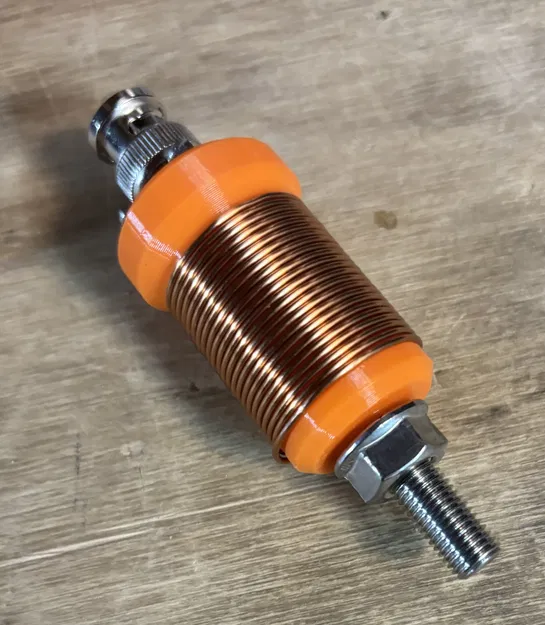

Dùng nut để kẹp ring terminal (hoặc vòng dây đã tuốt) vào gờ ở đỉnh của chi tiết in.

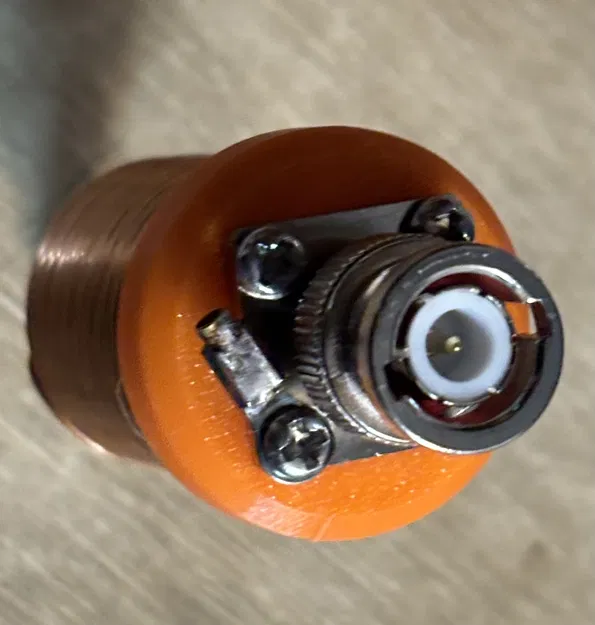

Gắn counterpoise vào M3 ring terminal (cách nào cũng được). Mình khuyên hàn một đầu nối bullet cái 2mm vào ring terminal để có thể cắm/rút counterpoise cho tiện. Tháo một con vít của BNC ra và dùng chính nó để bắt M3 ring terminal vào phần flange của đầu nối BNC. Nếu dùng file "M3 Inserts" thì bạn có thể nhỏ 1 giọt LocTite để tránh tự lỏng. Nếu dùng file "No Inserts" thì bạn có thể nhỏ 1 giọt superglue vào lỗ trước khi vặn vít.

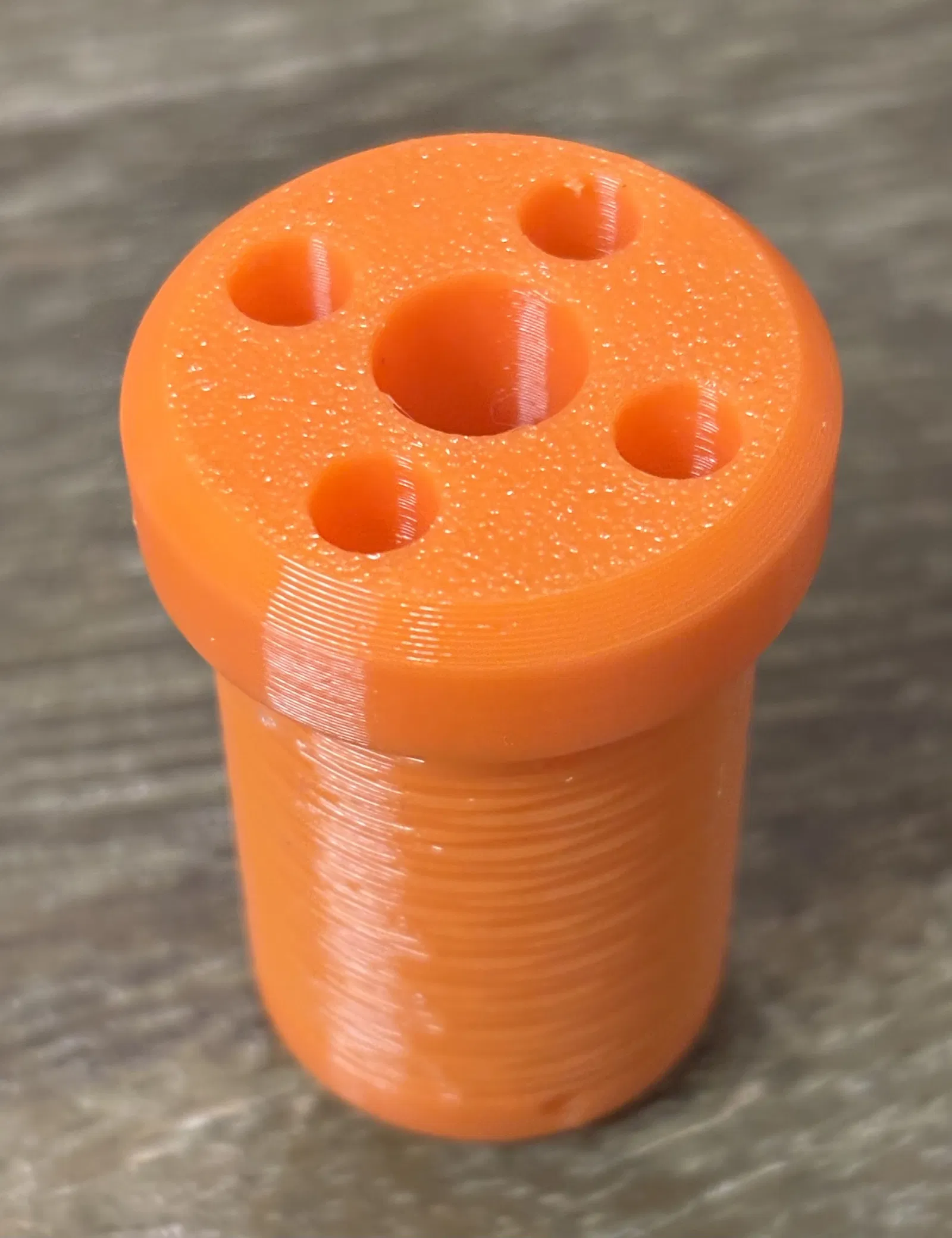

Mình có kèm 2 phiên bản model. Một bản dùng M3 heat-set inserts ở đáy để bắt đầu nối BNC. Bản còn lại thiết kế để vặn trực tiếp vít M3 vào nhựa.

Coil Specifications:

9.7 microhenries

29.5mm length

26.6mm diameter

24 turns

Improvements in this version:

-In một khối (one piece)

-In không cần support

-Dùng được đầu nối BNC bán sẵn, không cần chế

-Dùng được ốc M8-1.0 bán sẵn, không cần tự làm ốc

-Inductance tăng từ 8µH lên 9.7µH

-Thêm chữ 14MHz trên đỉnh cuộn để dễ nhận biết
