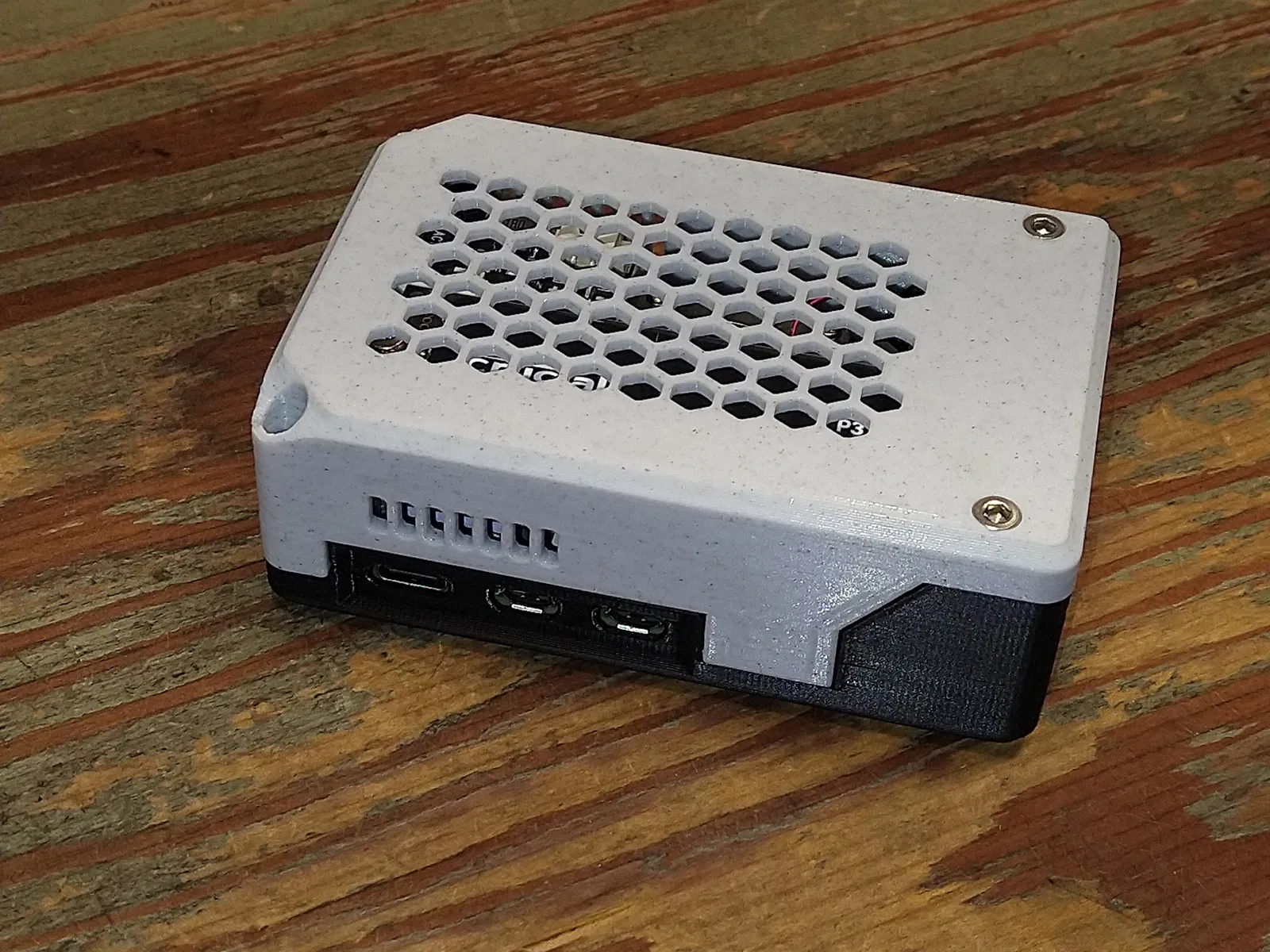

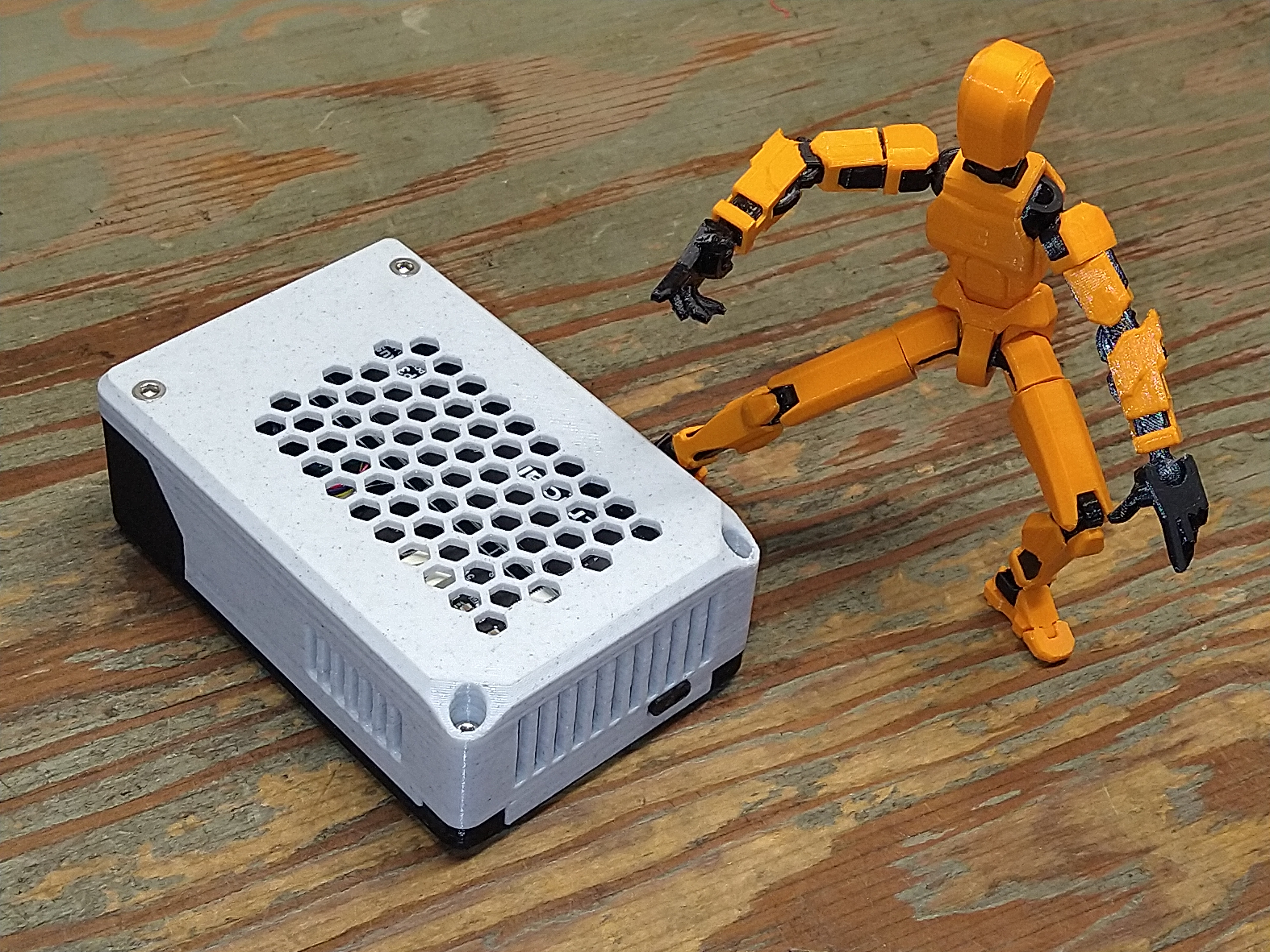

Vỏ Raspberry Pi 5 + Geekworm X1001 HAT + NVMe SSD

Từ tác giả gốc:

Mẫu này lấy cảm hứng từ một mẫu khác , nhưng đây không phải là bản remix. Phần vỏ được thiết kế lại hoàn toàn từ đầu.

Vỏ được thiết kế để vừa Raspberry Pi5 khi gắn kèm shield Geekworm X1001 cho NVME M.2 SSD (https://wiki.geekworm.com/X1001). Các điểm chính đã được triển khai:

• Thiết kế đơn giản, kích thước gọn tối đa.
• Hạn chế support khi in (có thể dùng cho cổng USB và Ethernet, nhưng không bắt buộc).

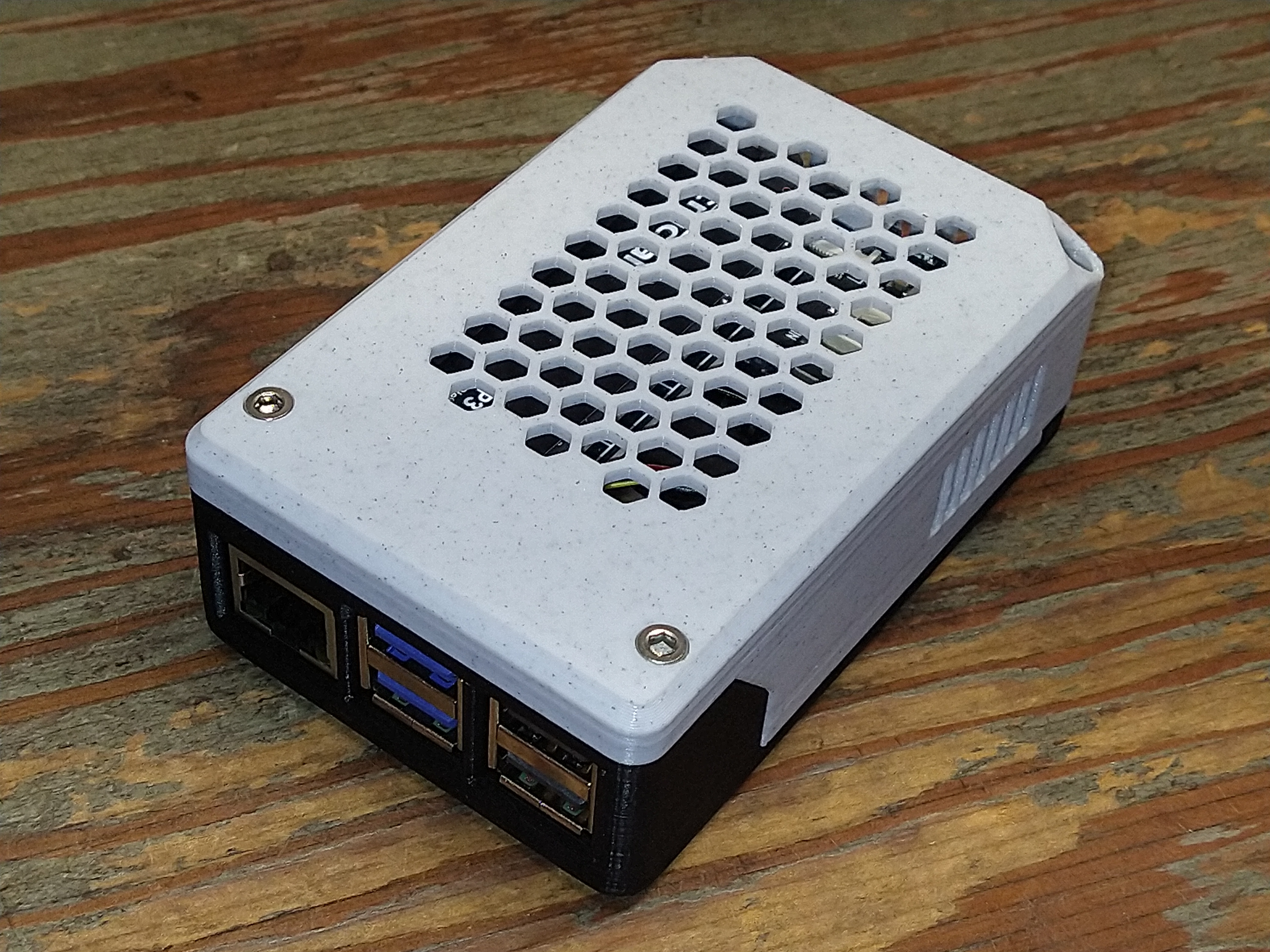

• Dùng được đầy đủ tất cả các cổng.
• Nút nguồn vẫn bấm/hoạt động bình thường.
• Có thể tháo/lắp thẻ SD mà không cần tháo ốc của bo mạch, nhưng cần mở (tháo ốc) nắp trên.

Print Settings

Bảng dưới đây là các thông số in được dùng để in mẫu.

Property

Value

Filament

PETG, ABS

Infill

20%

Walls

3-4

Top/bottom layers

4

Layer

0.2

Extra BOM

1. Vít M3x20 SHCS - 2
2. Vít M3x8 SHCS - 2
3. Vít M2.5x10 BHCS - 4

Highlights

Phần này có thêm một số thông tin về thiết kế.

Đường kính lỗ ở phần đáy

Một trong các lỗ ở phần đáy (xem hình bên dưới) được cố ý thiết kế nhỏ hơn. Lỗ này chỉ dùng để bắt spacer (chân kê) phía dưới và không tham gia cố định bo mạch. Do vít sẽ bắt trực tiếp vào nhựa, nên đường kính lỗ được giảm để tăng độ chắc khi siết vít (in 4 file spacer.stl bằng TPU để làm miếng đệm dưới đáy).

Đèn trạng thái ở nút nguồn

Nút nguồn có một lỗ có thể đổ keo nến (hot glue) vào để làm ống dẫn sáng, giúp nút hiển thị trạng thái hiện tại của hệ thống. *Nhớ gắn nút từ phía bên trong vỏ trước khi đặt bo mạch Raspberry Pi vào.
