Steel Ball Fidget JoJo's Bizarre Adventure (không cần support)
Đồ chơi fidget lấy cảm hứng Steel Ball của Gyro Zeppeli: dùng 1 vòng bi 608 ở tâm và 8 tán M10 để canh khớp, tăng quán tính. In một lần với PLA, variable layer height, infill 15% trở lên cho đầm tay.
Mô tả

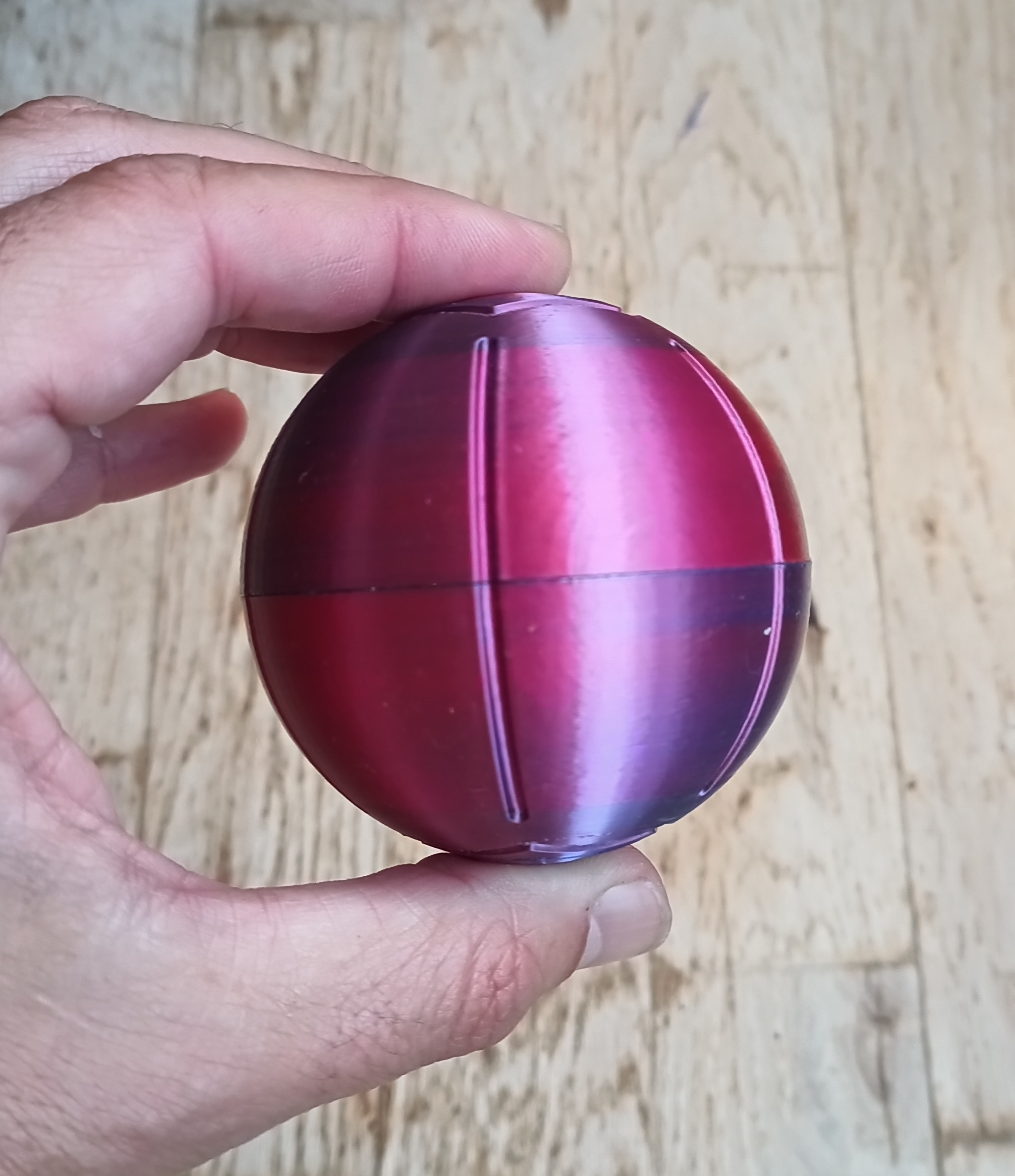

Steel Ball phải quay được ngay trong lòng bàn tay của bạn! Với mẫu này, chuyện đó làm được nhờ dùng đúng 1 vòng bi 608 đặt ở ngay chính giữa.
In ấn

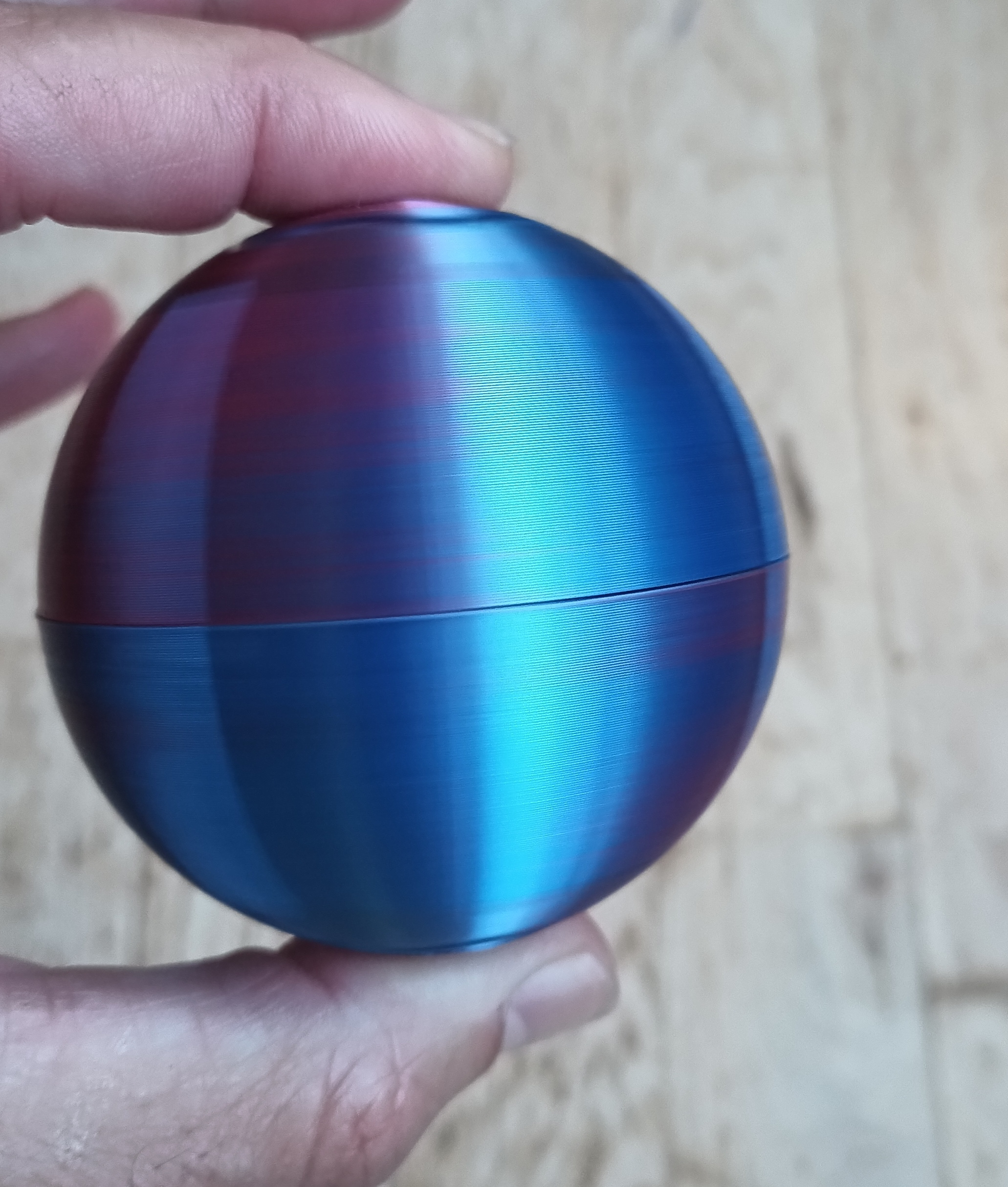

Bạn có thể in nguyên cái một lần luôn, như các file bgcode và 3mf đính kèm đã minh hoạ. Mình in bằng PLA, dùng variable layer height (phần đỉnh quả cầu in lớp mỏng hơn để bề mặt mịn hơn). Mình giữ mặc định infill 15% nhưng bạn có thể tăng lên để cầm đầm tay hơn.
Mình khuyên in trên smooth sheet. Ít nhất với mình thì mép viền ra mịn hơn, và lúc ép hai nửa lại với nhau, khe hở đỡ lộ hơn so với in trên textured plate. Mình in không skirt vẫn ổn, chưa bao giờ bị xê dịch chi tiết trên bed.
Lắp ráp
Mẫu này cần thêm phần cứng:
- 1 vòng bi 608
- 8 tán M10
Vòng bi được đặt ở tâm quả cầu, giúp quay mượt giữa phần hub trung tâm và vỏ quả cầu. Tán có 2 nhiệm vụ: làm chốt để canh khớp, và tăng quán tính.
Mình gợi ý lắp theo cách này:

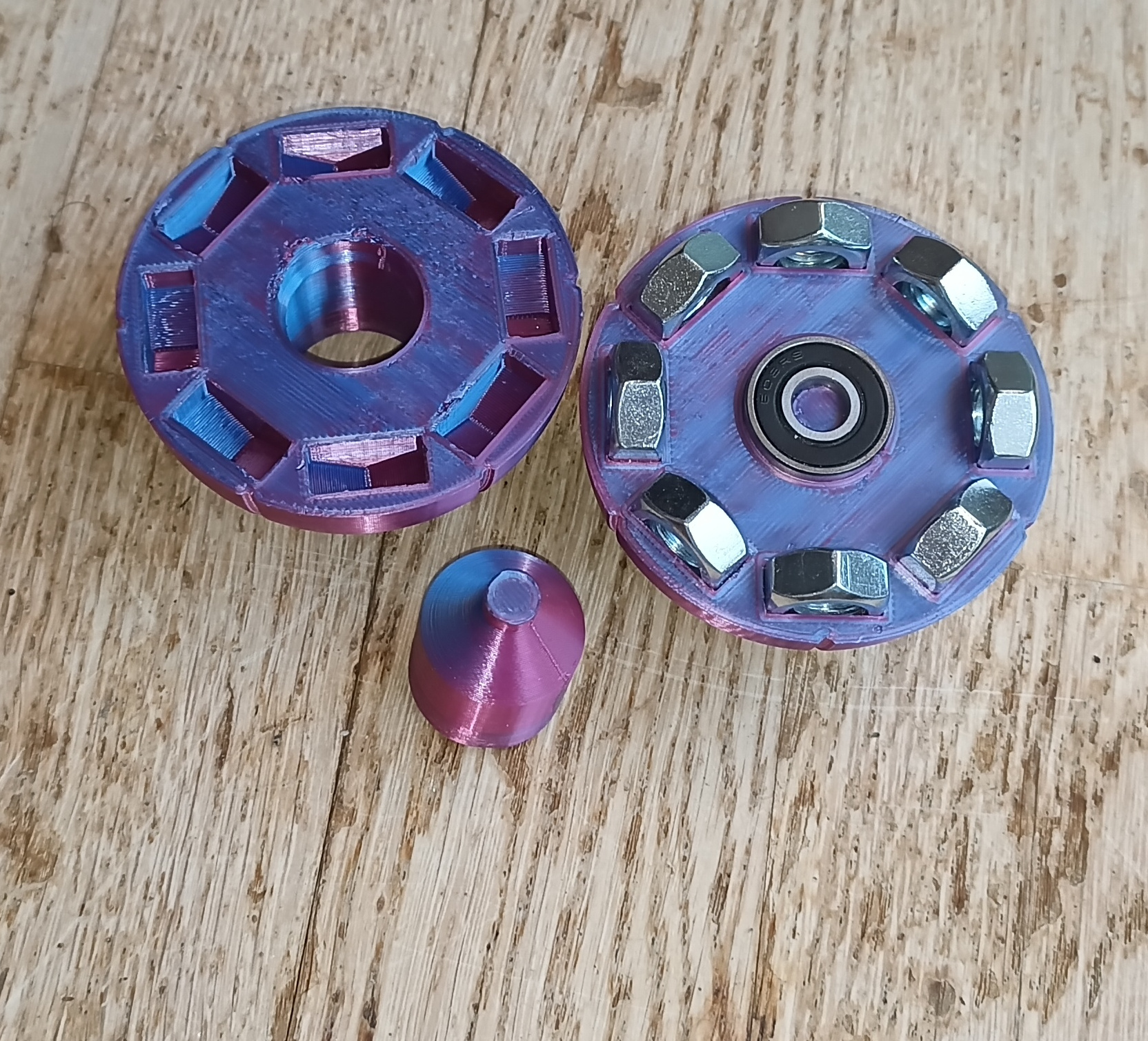

- Lấy 1 nửa quả cầu (phần vỏ ngoài) và ấn vòng bi vào. Nó sẽ lún vào khoảng nửa chừng; nửa còn lại sẽ nằm ở phía đối diện của quả cầu.
- Ấn các tán M10 vào đúng các rãnh trên cùng nửa quả cầu đó. Bạn có thể bỏ qua bước này hoặc dùng vật liệu chèn khác, nhưng lúc đó khả năng cao bạn sẽ phải dán keo để giữ hai nửa lại với nhau.
- Ép nửa quả cầu còn lại vào các tán và khép kín khe hở. Tuỳ chọn: bạn có thể dán keo hai nửa lại với nhau. Lưu ý canh cho các gờ/rãnh bên ngoài của quả cầu khớp nhau.
- Ấn các hub vào trong quả cầu sao cho chúng chạm nhau ở giữa, bên trong vòng bi. Lần nữa, tuỳ chọn: bạn có thể dán keo phần đầu của chúng lại với nhau.
Keo dán
Mình chưa dán keo mẫu nào cả mà chúng vẫn giữ khá chắc. Nếu bạn quyết định dán, hãy bôi keo ở bước 3 và 4 như đã nói. Cẩn thận đừng để dính keo vào vòng bi.
Phương án khác
Có vài cách để tuỳ biến bản in hoặc khỏi cần phần cứng chuyên dụng.
Vòng đeo ngón tay

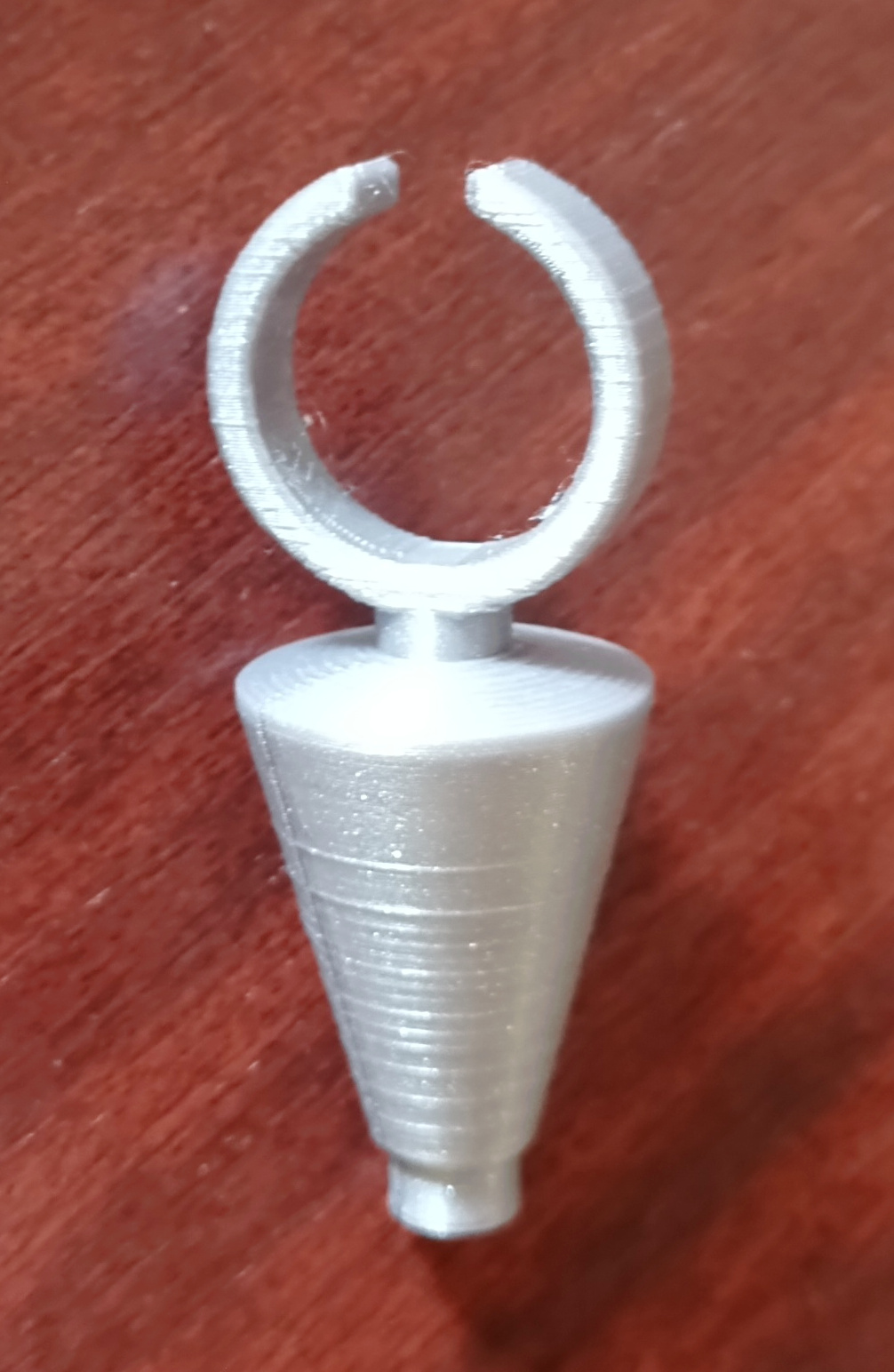

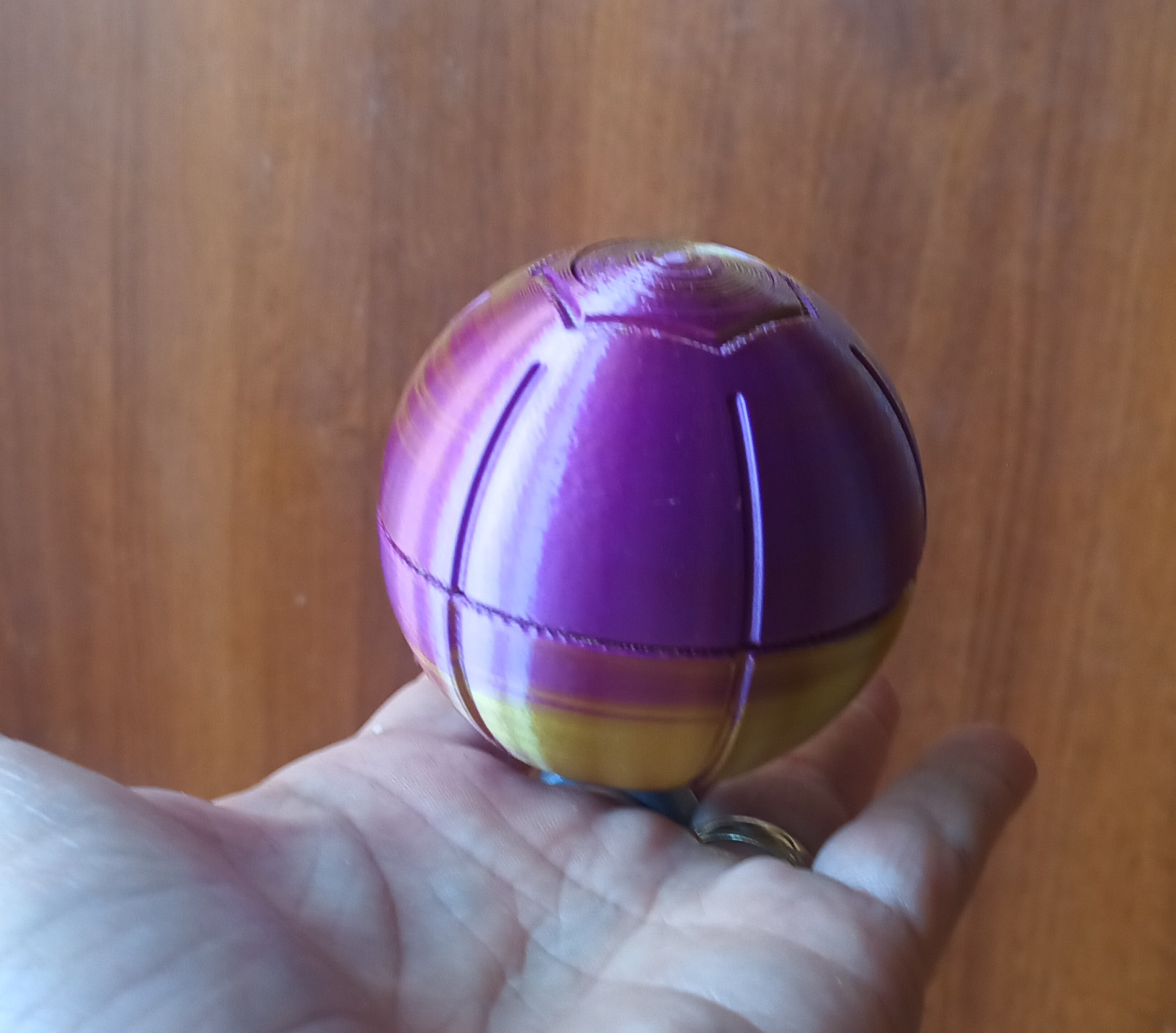

Có một file stl cho hub thay thế (thật ra là nửa hub) có gắn thêm một cái vòng. Cách này cho phép bạn cầm cái vòng trong lòng bàn tay mà vẫn làm quả cầu quay được. Kể cả khi úp lòng bàn tay xuống.
Phần cứng bằng nhựa
Mình đã thử vòng bi và tán in 3D để thay đồ kim loại thật. Nếu bạn đang muốn thử “steel ball action” cho nhanh mà không có sẵn linh kiện, thử theo gợi ý này:
- của firstgizmo
- của Books nhưng mình thấy bản min cho kết quả tốt hơn.
