Khuôn Ống Thrust Tube cho TopRC Odyssey dùng Schuebeler 128mm HST EDF

Cái former/khuôn/model này dùng để tạo ra một ống thrust tube hình côn thuôn (tapered conical) chuẩn cho cụm Schuebeler 128mm HST EDF, khi bạn dùng kèm STL khác của mình để gắn EDF là “TopRC EDF Conversion Adaptors for Schuebeler 128mm HST fan”, với vòng adaptor Schuebeler đi kèm lắp ở phía sau EDF để nối cụm EDF liền mạch với thrust tube.

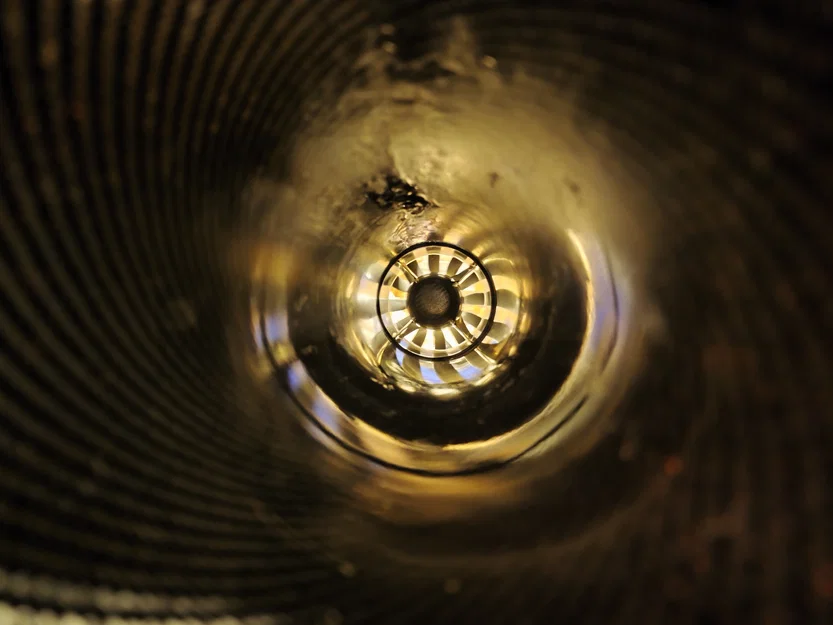

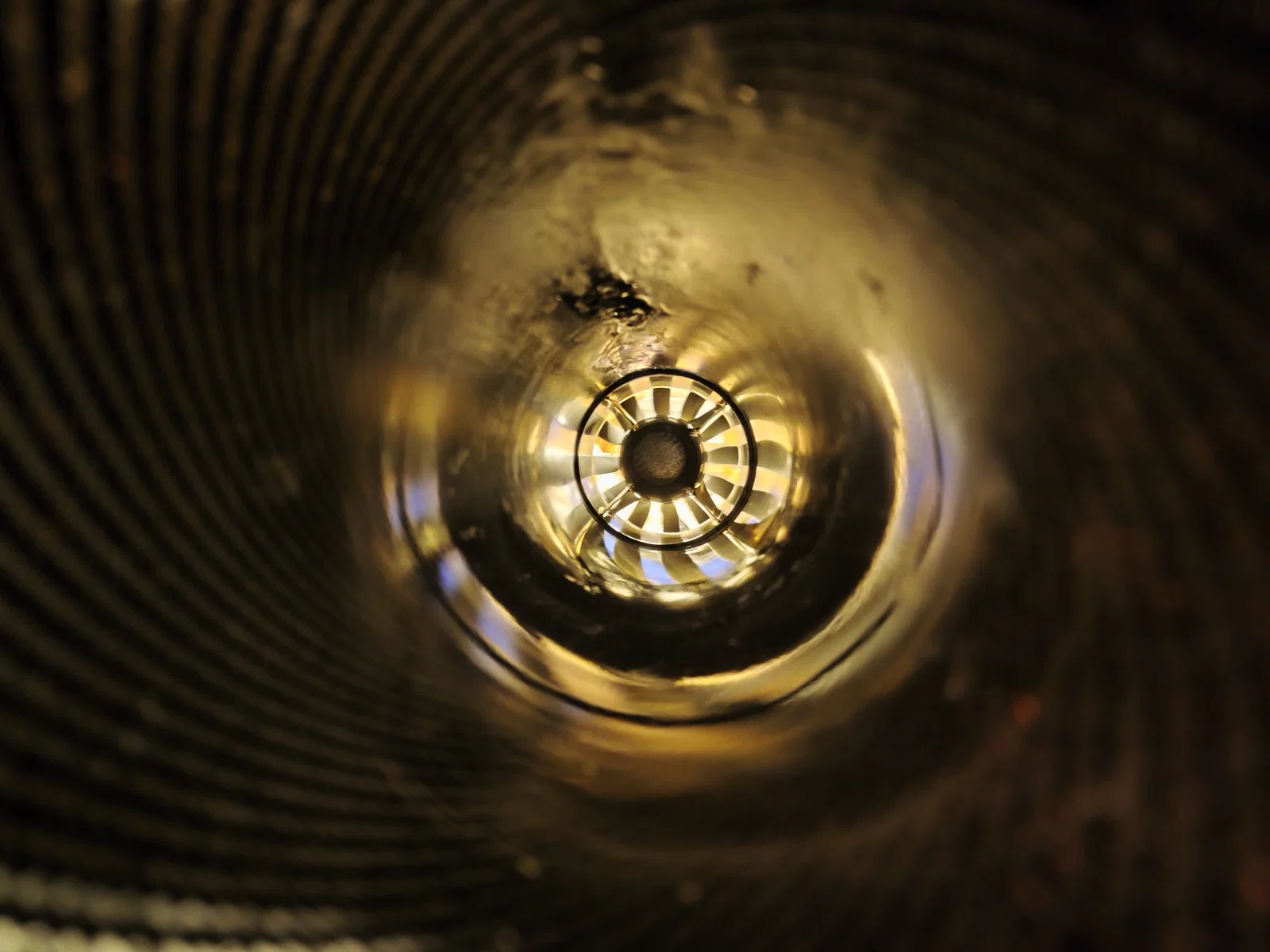

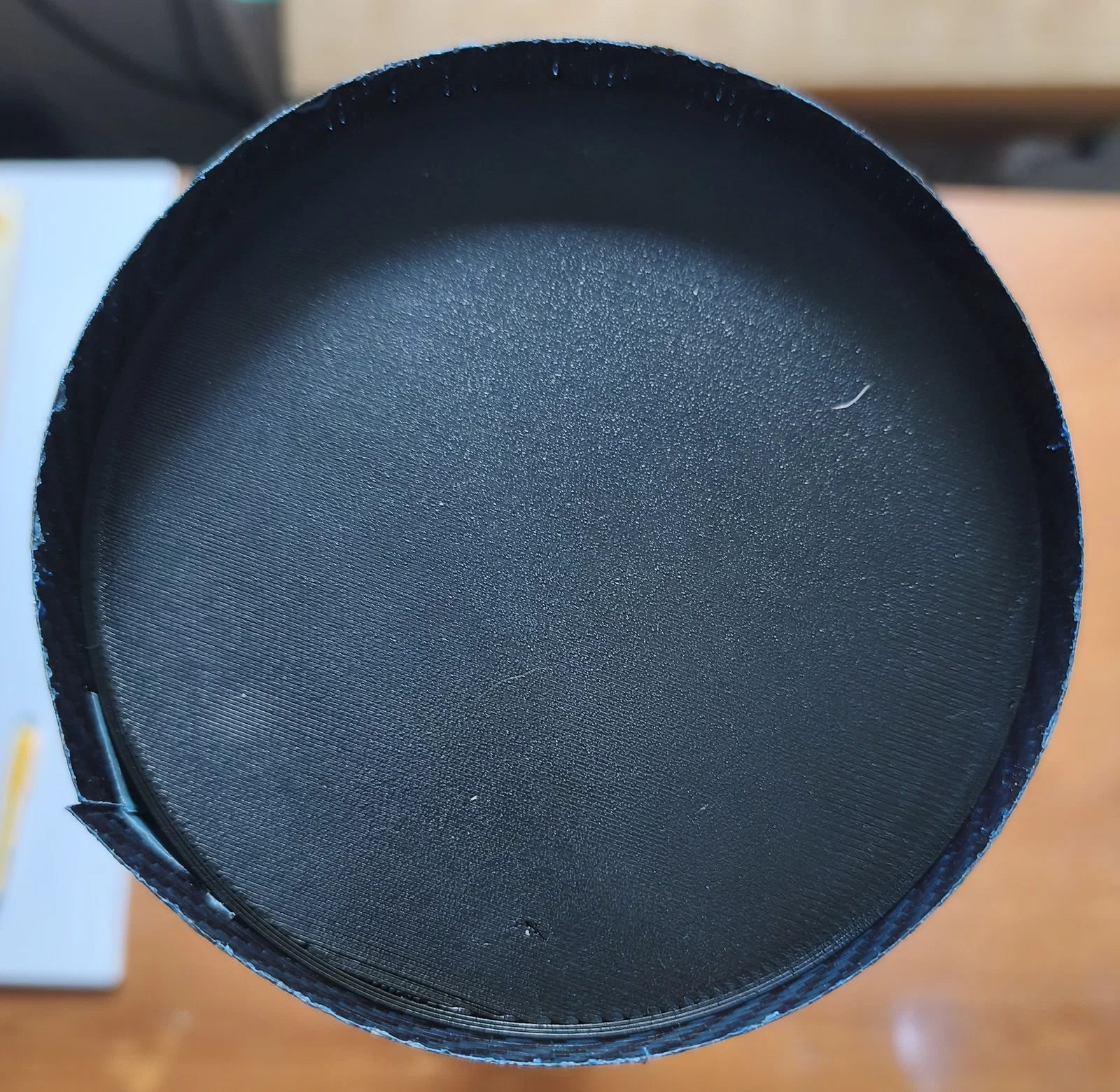

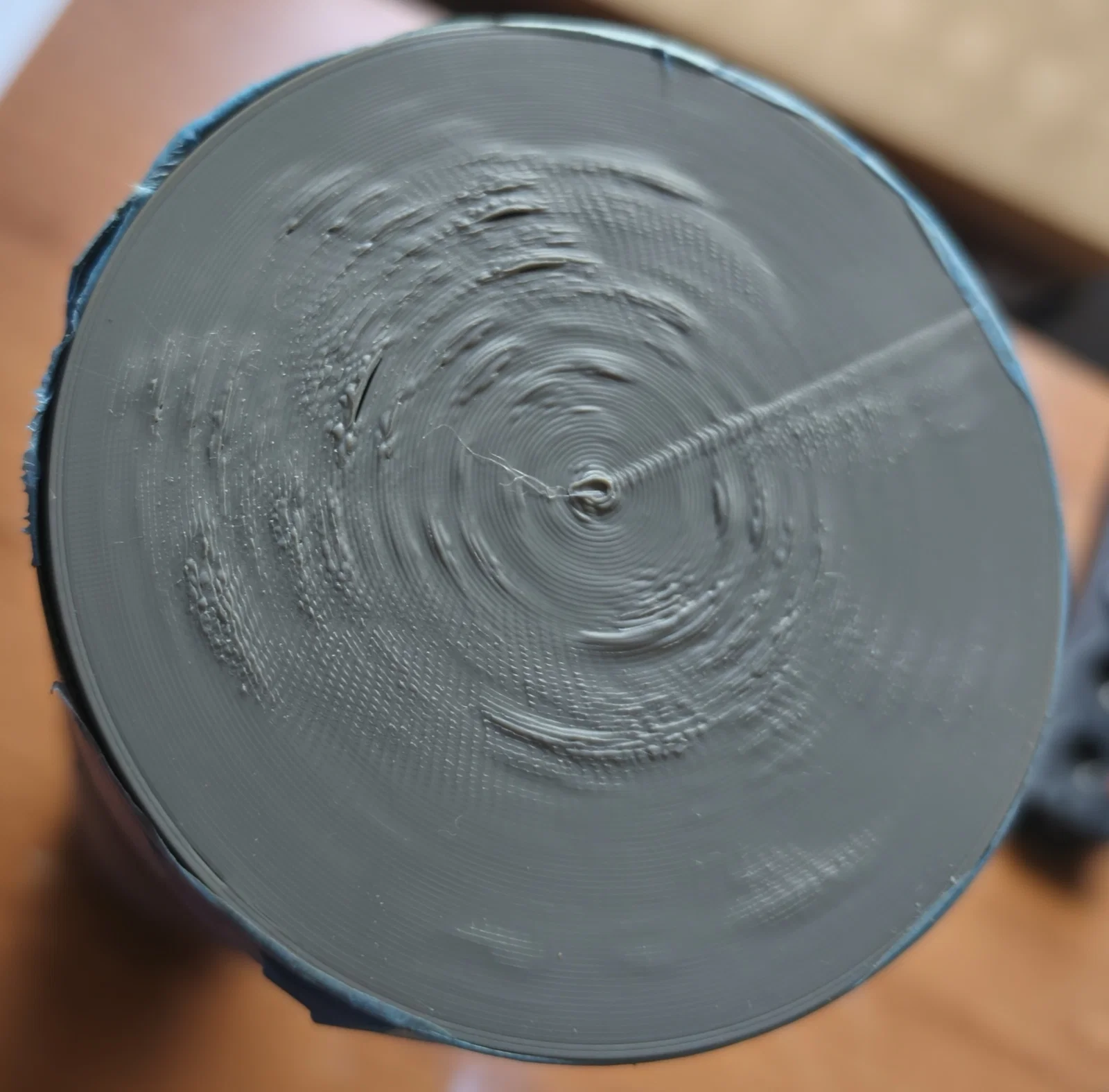

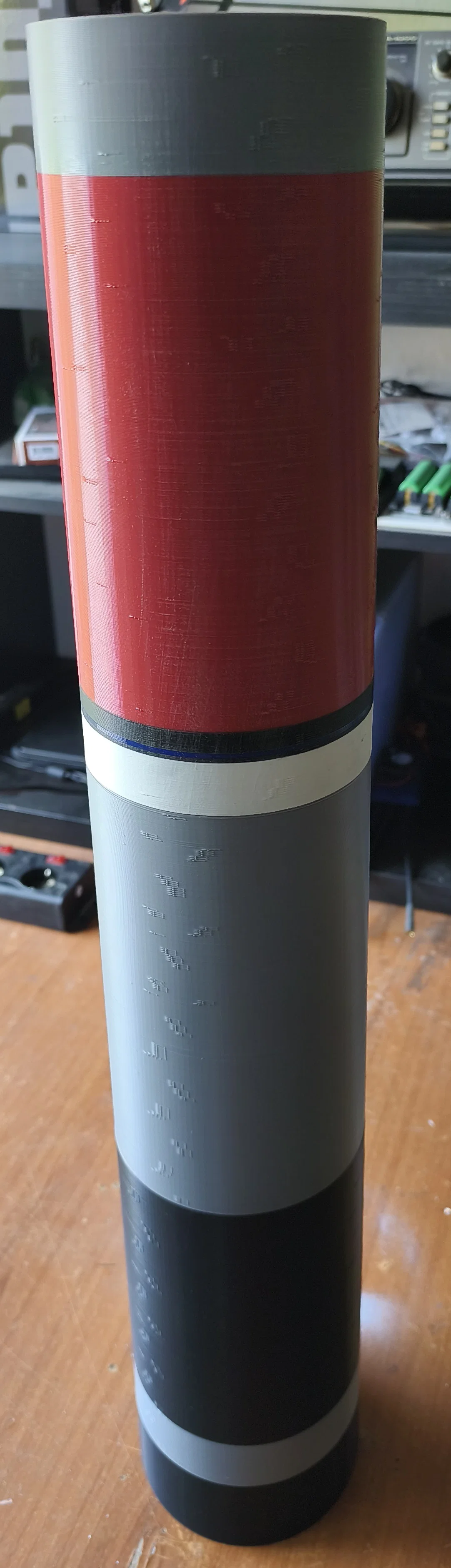

In filament nào cũng được, mình in bằng đủ loại filament dư. Thiết lập: nozzle 0.6mm, 3 walls, 3 bottom layers và 4 top layers, infill gyroid 5%. Giữ 4 top layers để do infill thấp nên lớp top cuối thật sự phẳng (nhìn phần mặt trên màu xám ở đoạn cuối của former mình chỉ dùng 3 lớp nên mới bị vậy :)). Việc này cần để dán ghép từng phần rời lại với nhau cho ra đúng hình học, rồi bạn quấn carbon fibre sheet (hoặc vật liệu bạn thích) quanh khuôn để tạo ống.

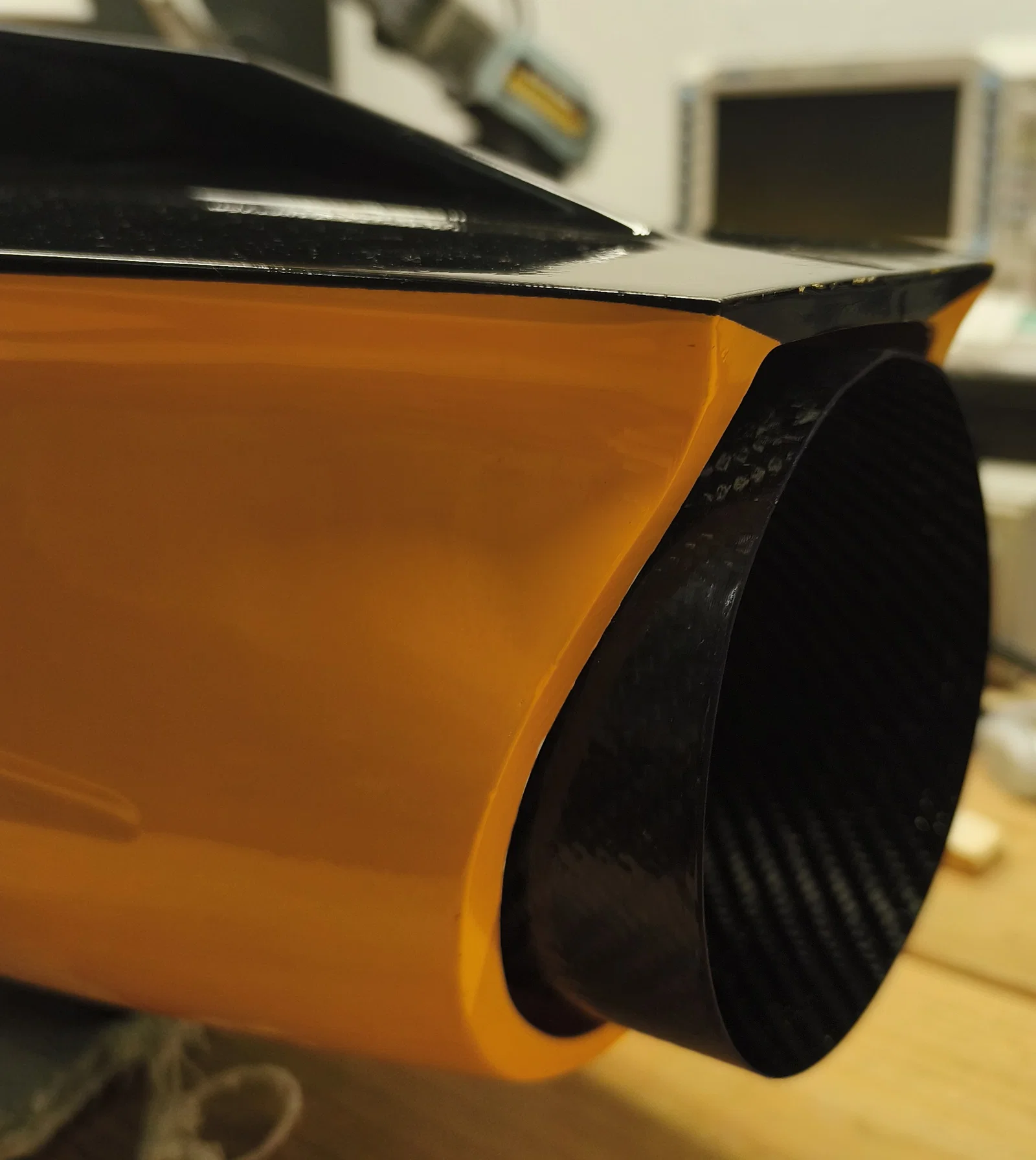

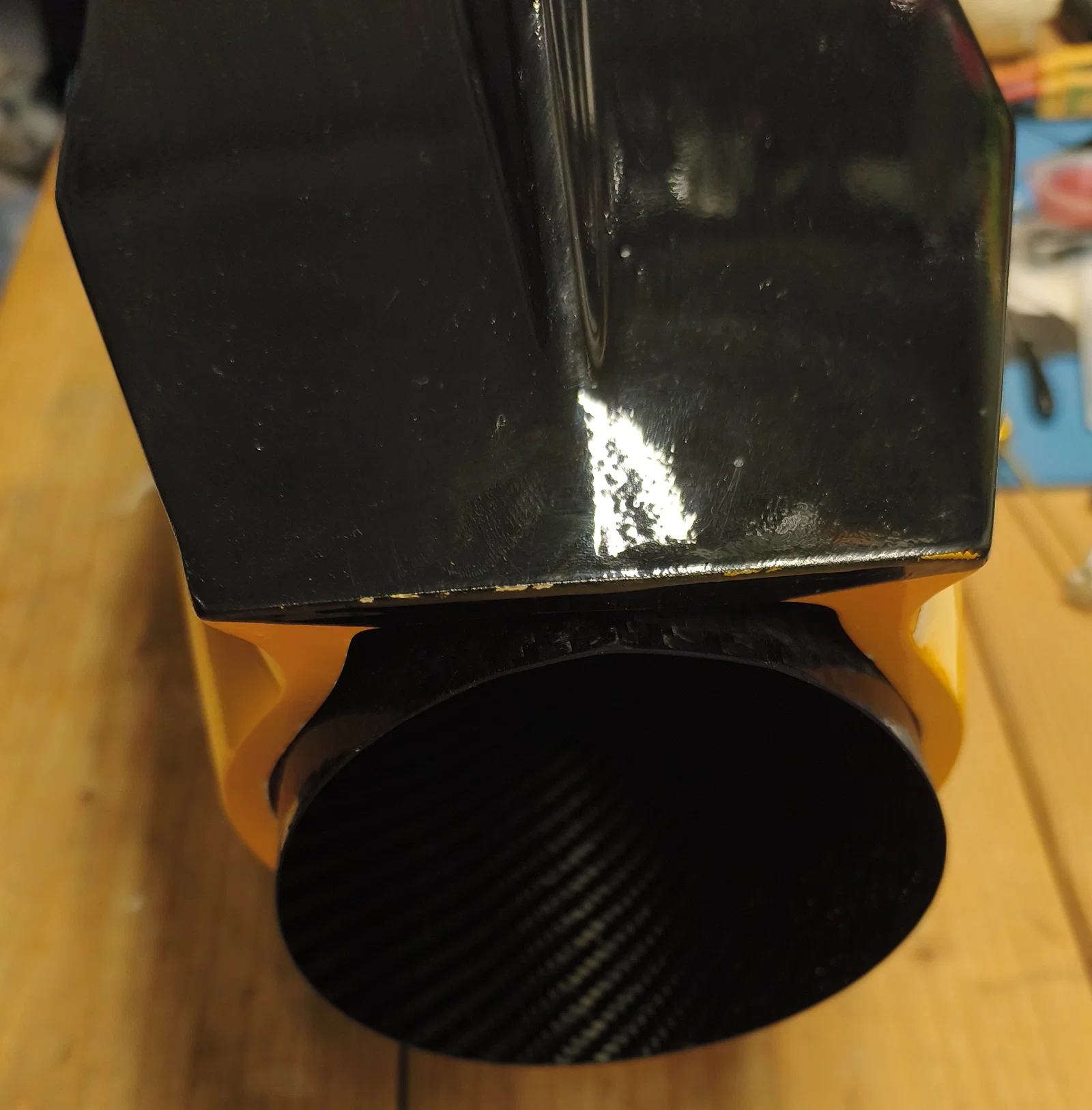

Ống dĩ nhiên sẽ dài hơn mức cần. Khi lắp đúng phủ qua “zero line” của EDF và dán cố định, bạn sẽ phải cắt bỏ phần chìa ra phía sau (vuông góc với zero line). Cẩn thận để chắc 100% là ống thoát ra đúng theo zero line, không là có thể bay kiểu “kỳ kỳ” đó :D

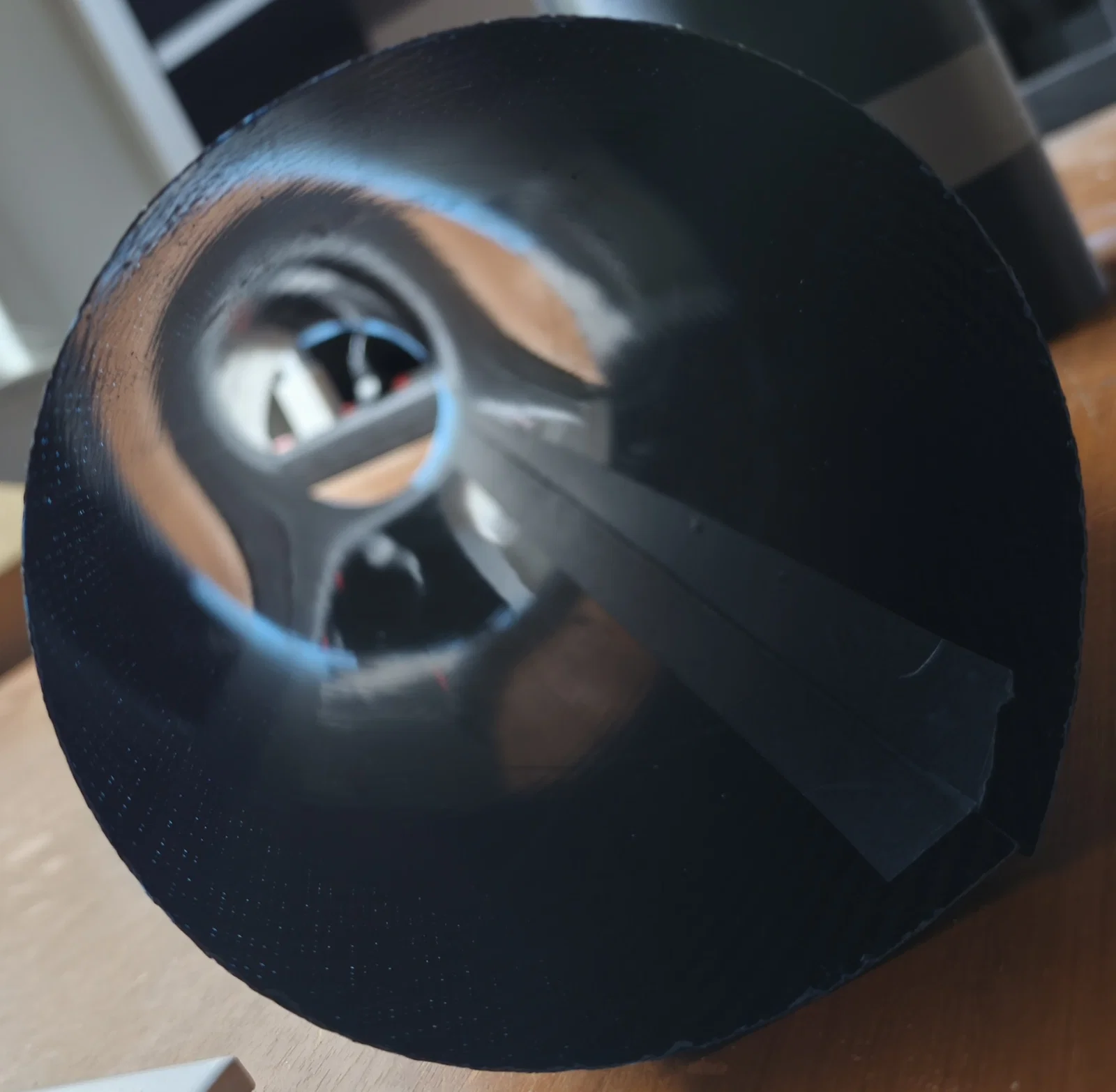

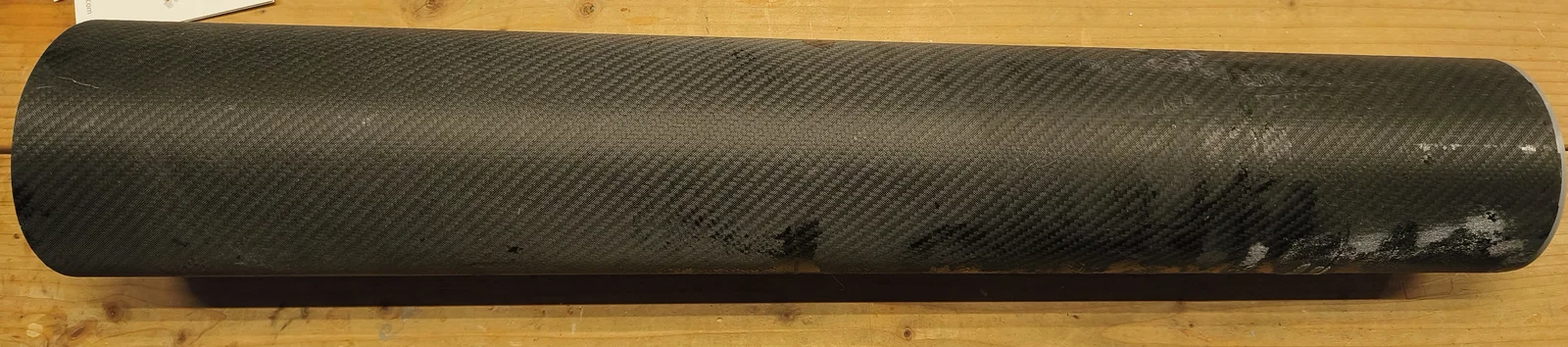

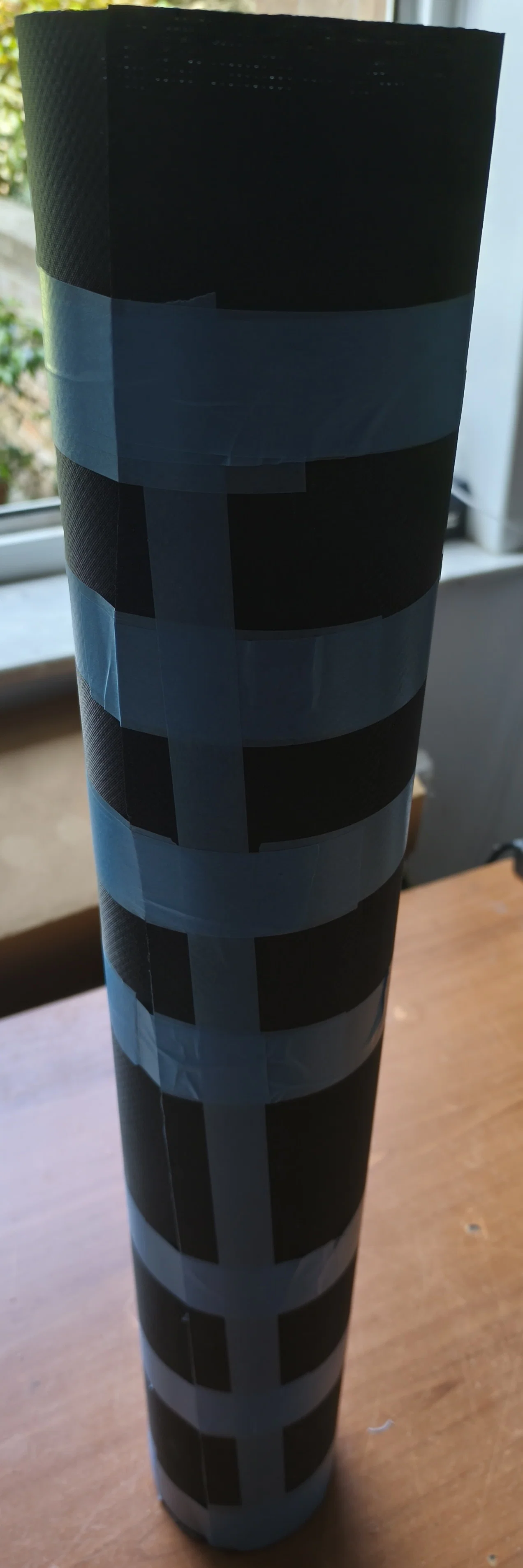

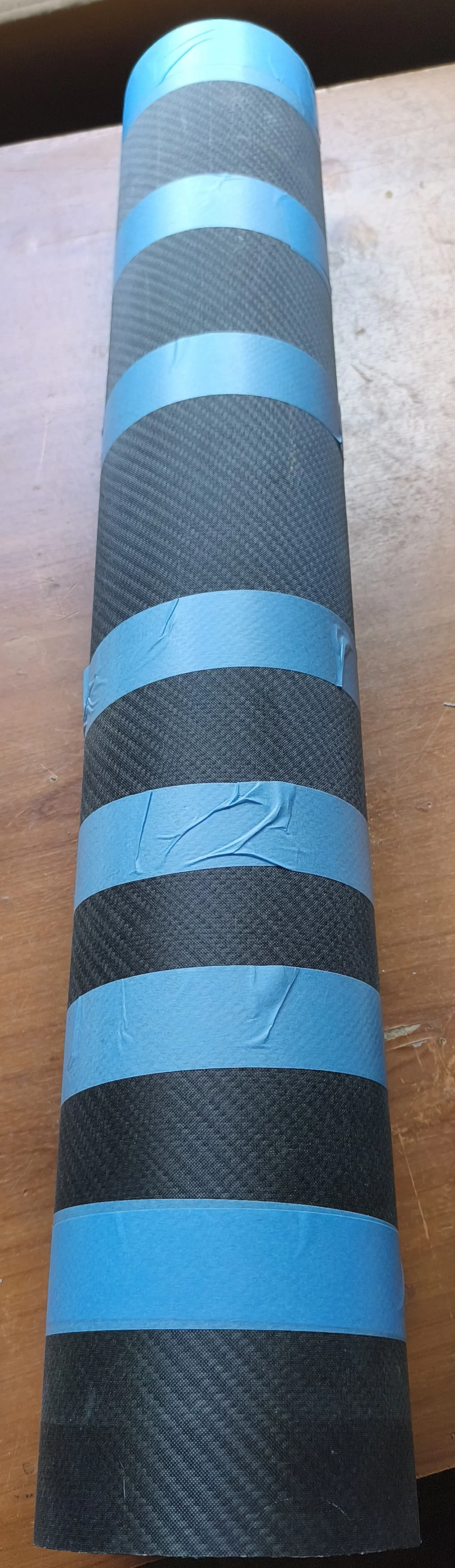

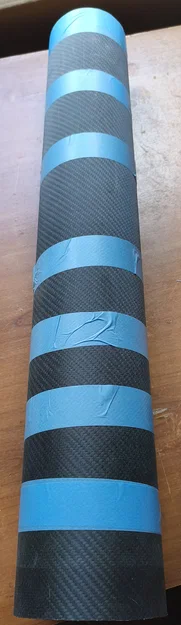

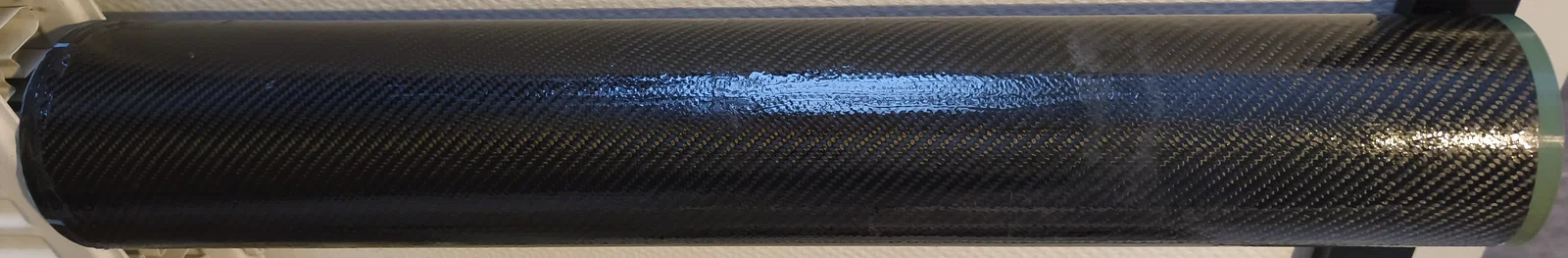

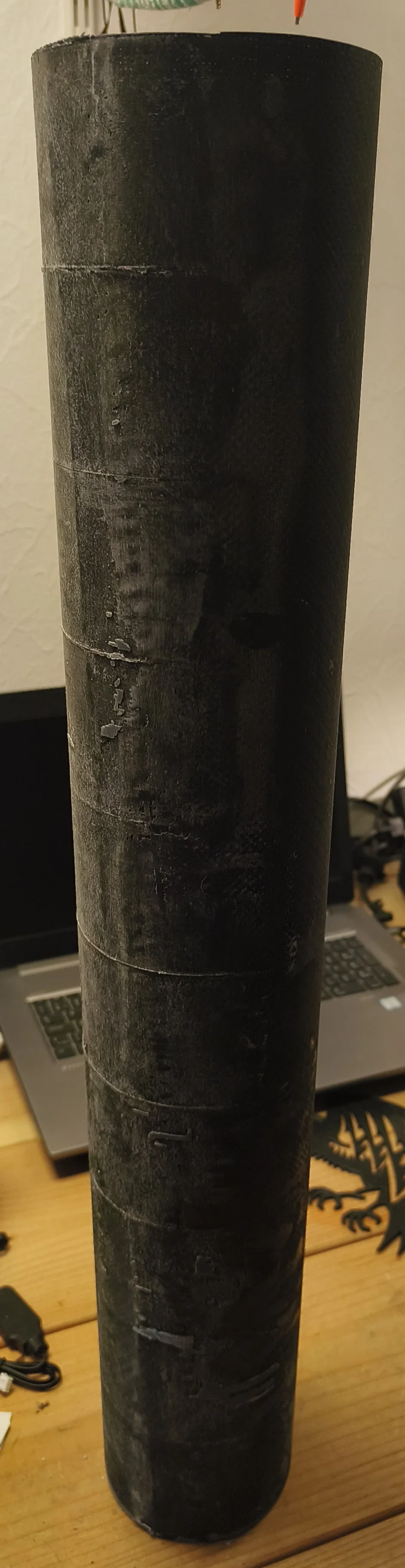

Mình dùng carbon sheet laminated 0.25mm cho nhẹ. Cuộn tấm sheet càng chặt càng tốt rồi quấn băng keo giữ, để nguyên như vậy khoảng 1 tháng—lúc đó tấm sẽ cong nhiều, và tin mình đi, quấn quanh former sẽ đỡ cực hơn hẳn vì nó tự có lực như lò xo ôm chặt former, khỏi phải “đánh vật” với tấm sheet. Dán băng keo siết chặt theo ống, chừa dư mép bên hông để lát còn canh lắp adaptor ring; chừa khoảng 1cm tính từ mép dưới phía đầu to là vừa để ôm khít. Dùng một dải carbon cloth và epoxy cure lâu để nối hai nửa, kết hợp các dây TPU bands trong một model khác mình đăng sau cái khuôn này—hướng dẫn chi tiết sẽ nằm bên đó.

Dán từng miếng sao cho đồng tâm thật chuẩn, làm từng cái một: bôi một cục UHU Por (hoặc keo tương tự), đặt vật nặng lên, chờ khô khoảng 1 ngày, rồi gắn miếng tiếp theo y như vậy, chờ, lặp lại đến khi xong hết.

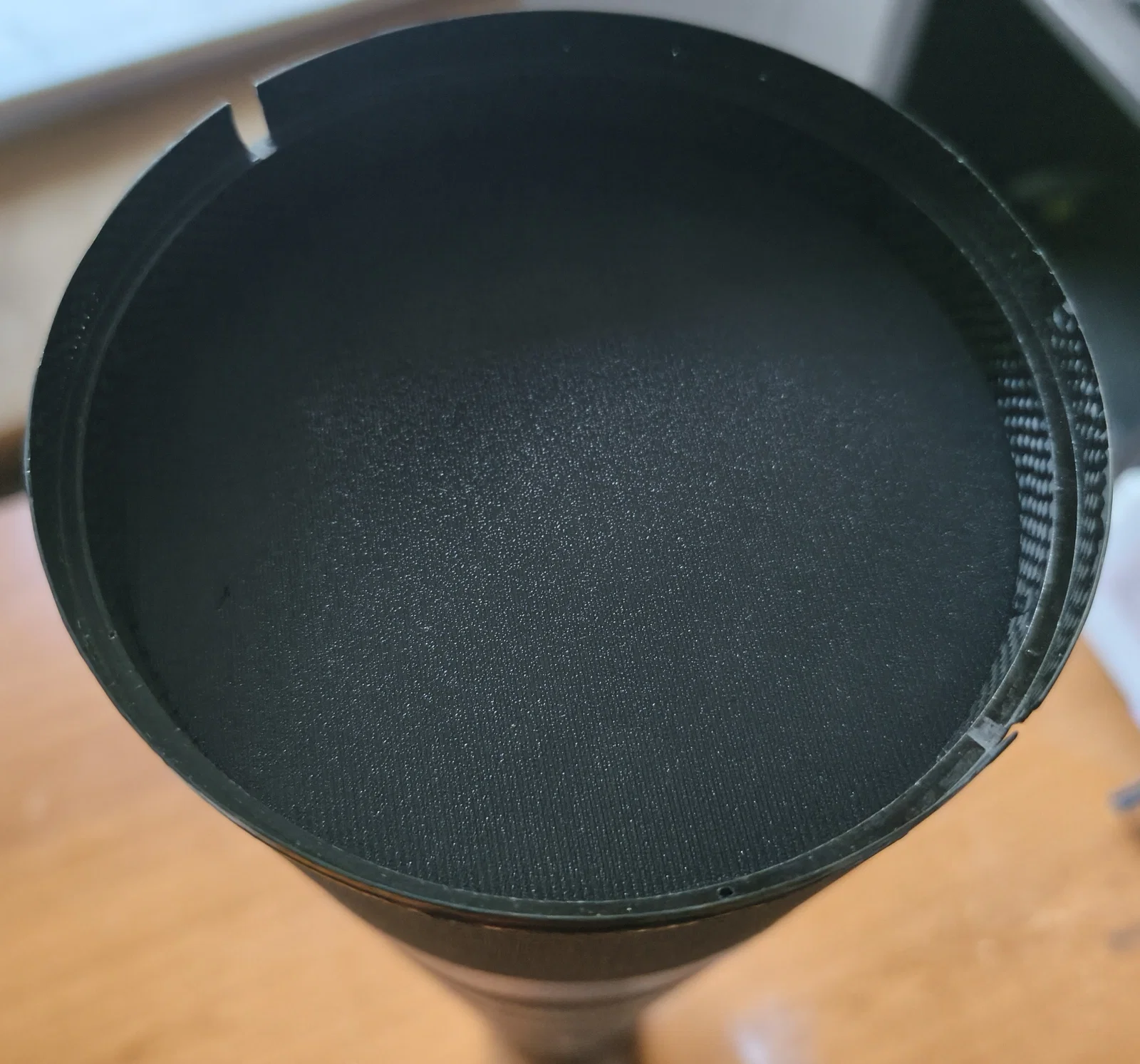

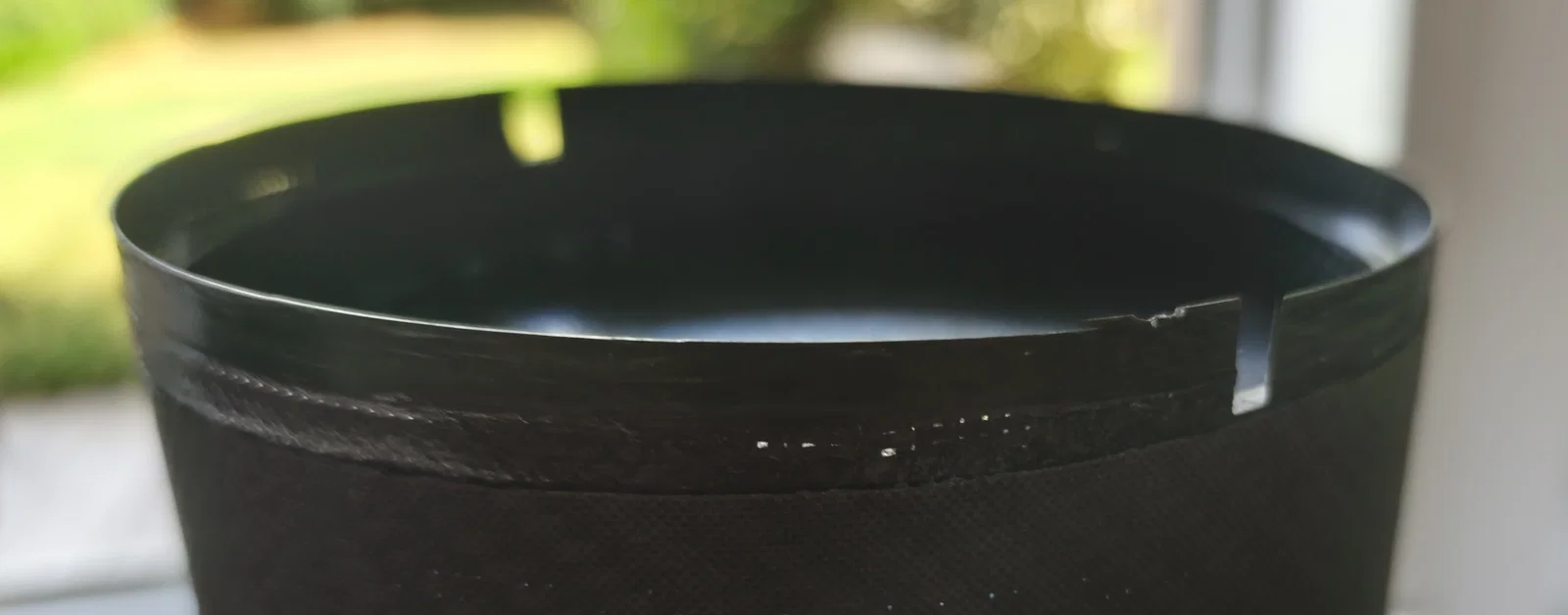

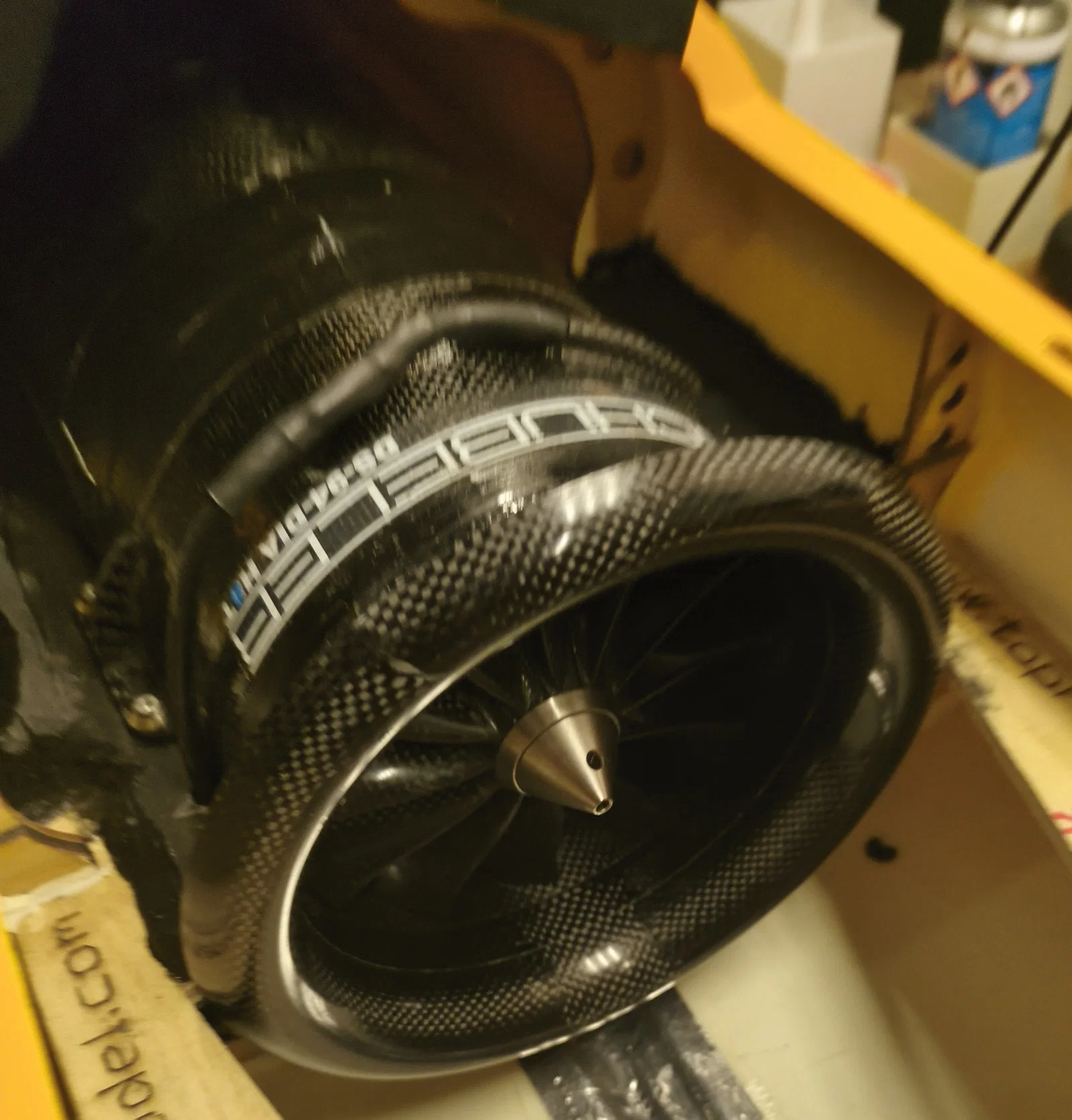

Miếng cuối tên “Thrust Tube Former Adaptor Section” để rời vì mình phải tinh chỉnh cho chuẩn chiều cao của phần này, để vòng Schuebeler Adaptor Ring cho EDF ngồi thẳng tuyệt đối và đúng độ sâu để nối vào EDF. Nó giúp rất nhiều trong việc canh tâm ống vào thân máy bay khi ráp tổng thể.

Chiều cao tối đa của từng khúc là 25cm, nên chắc hợp với hầu hết máy in. Mình dùng CR10v3, có thể in cao hơn nhưng làm vậy sẽ giới hạn nhiều người vì không phải ai cũng có chiều cao Z như máy này.

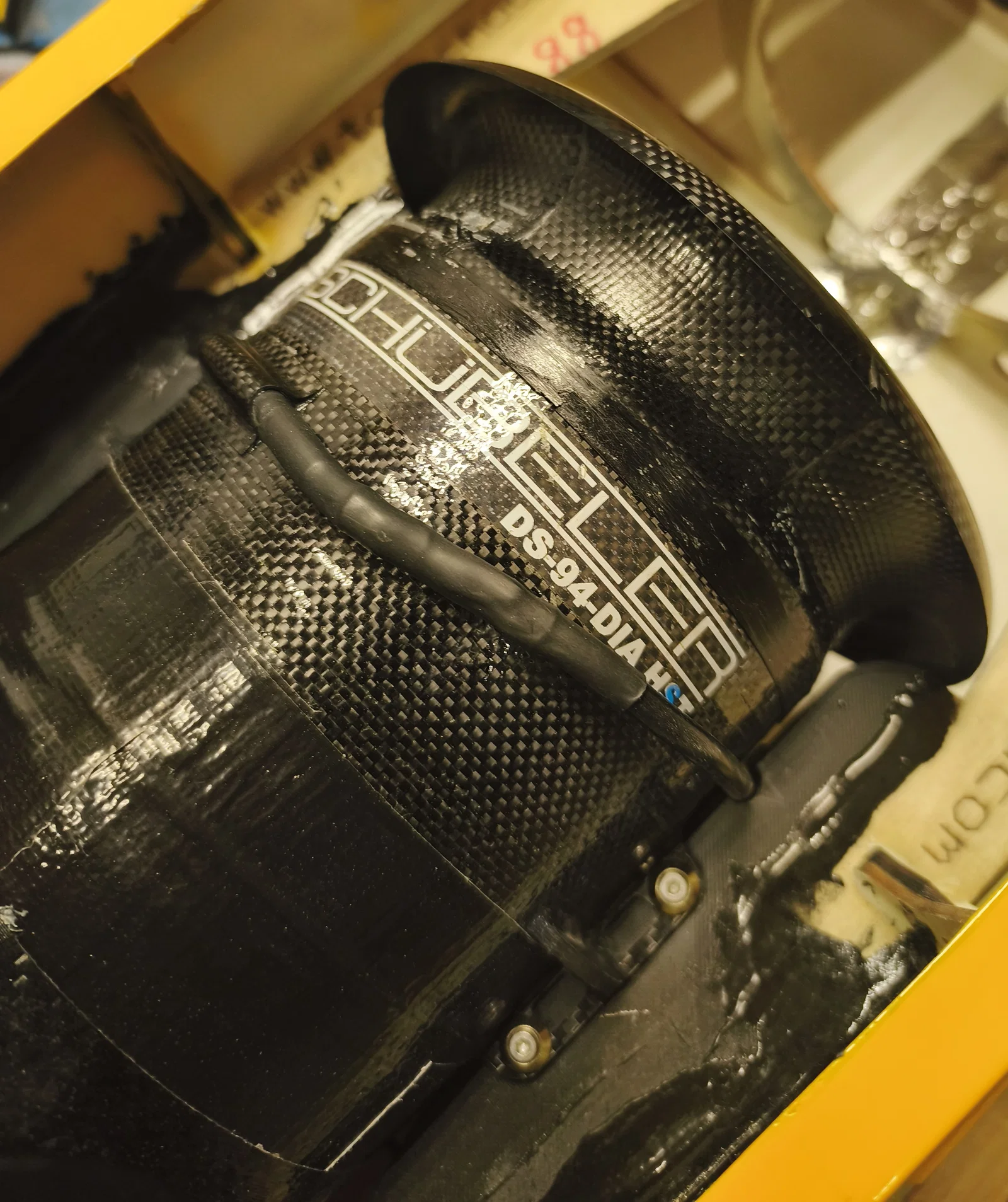

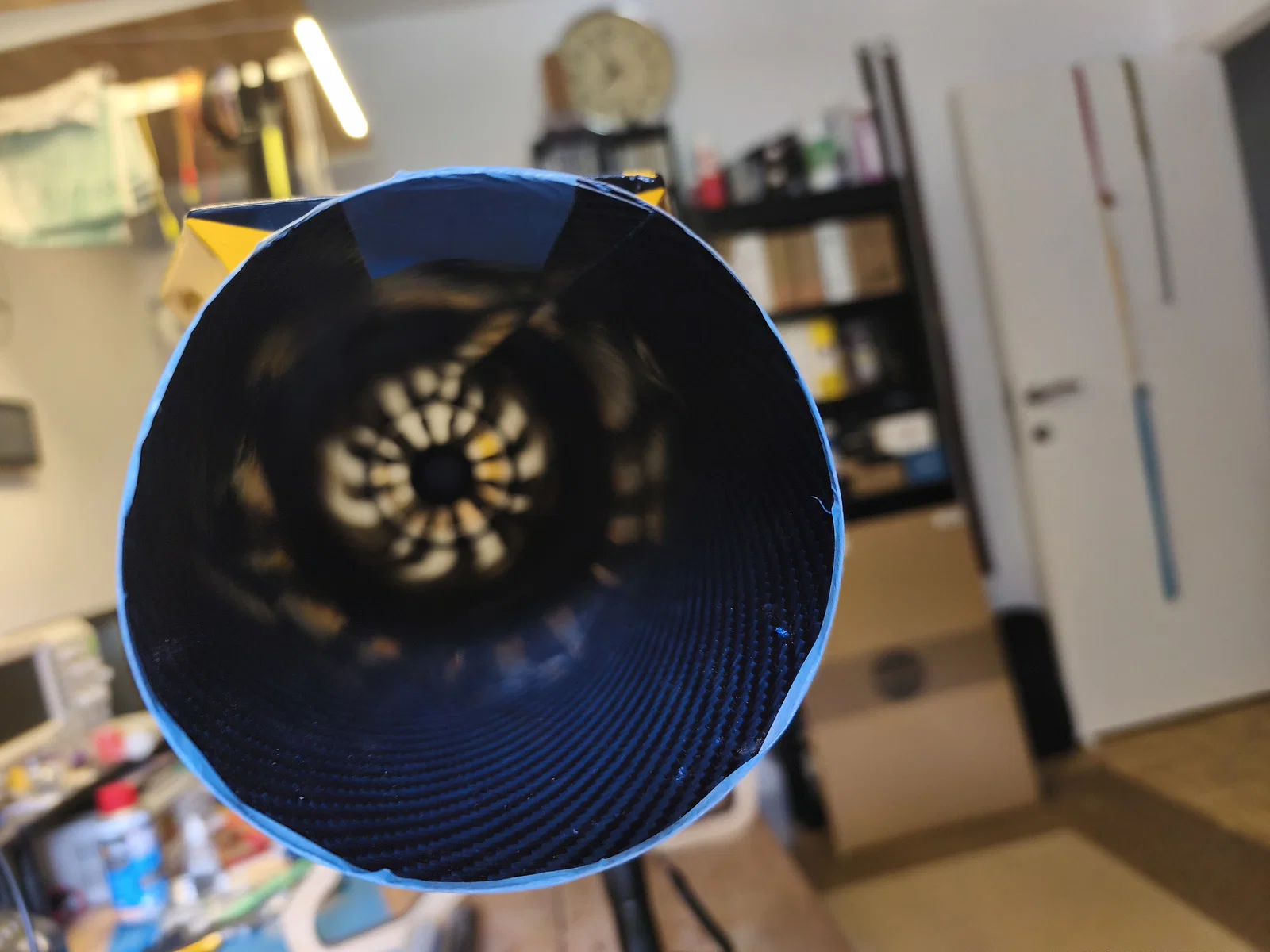

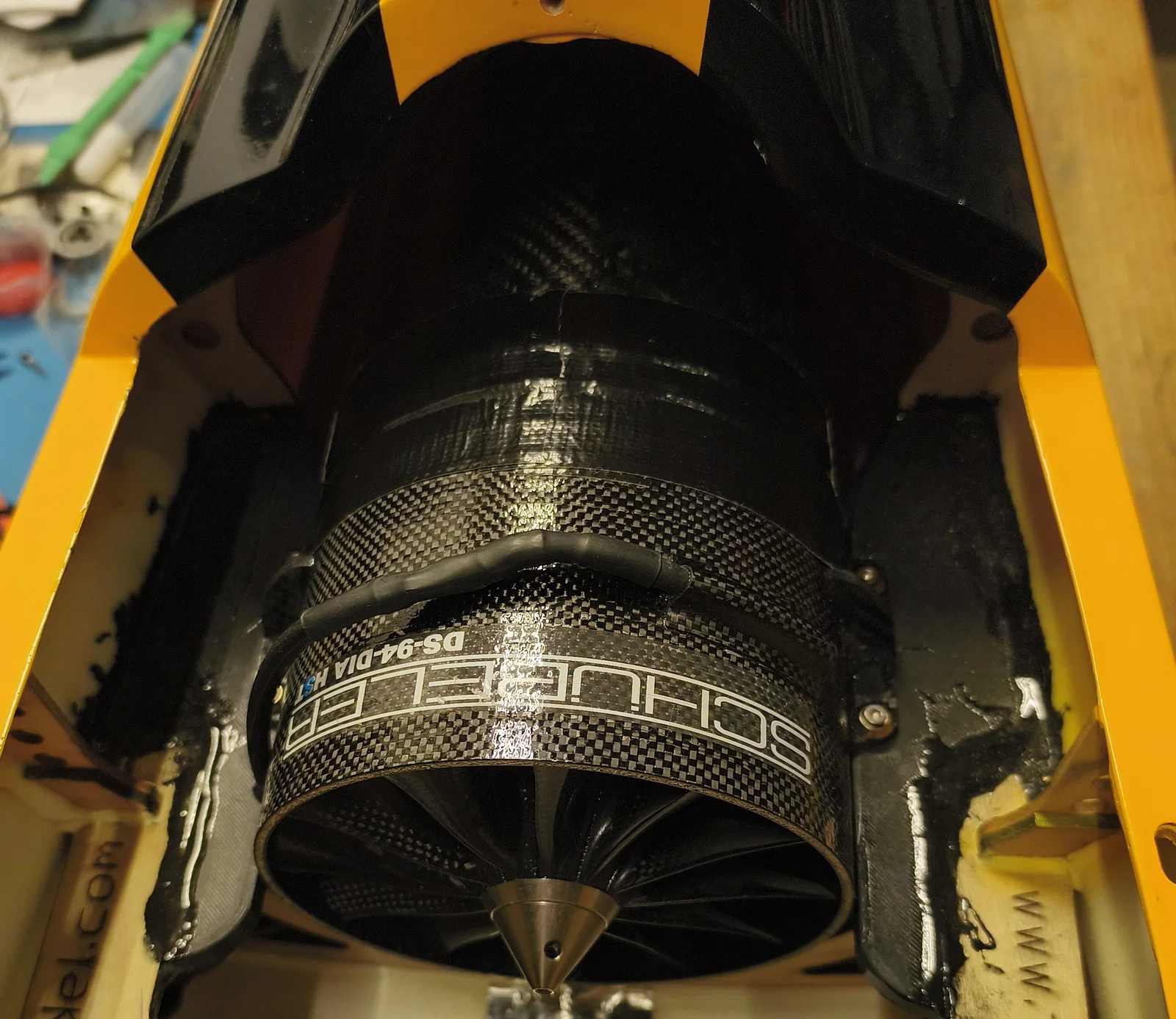

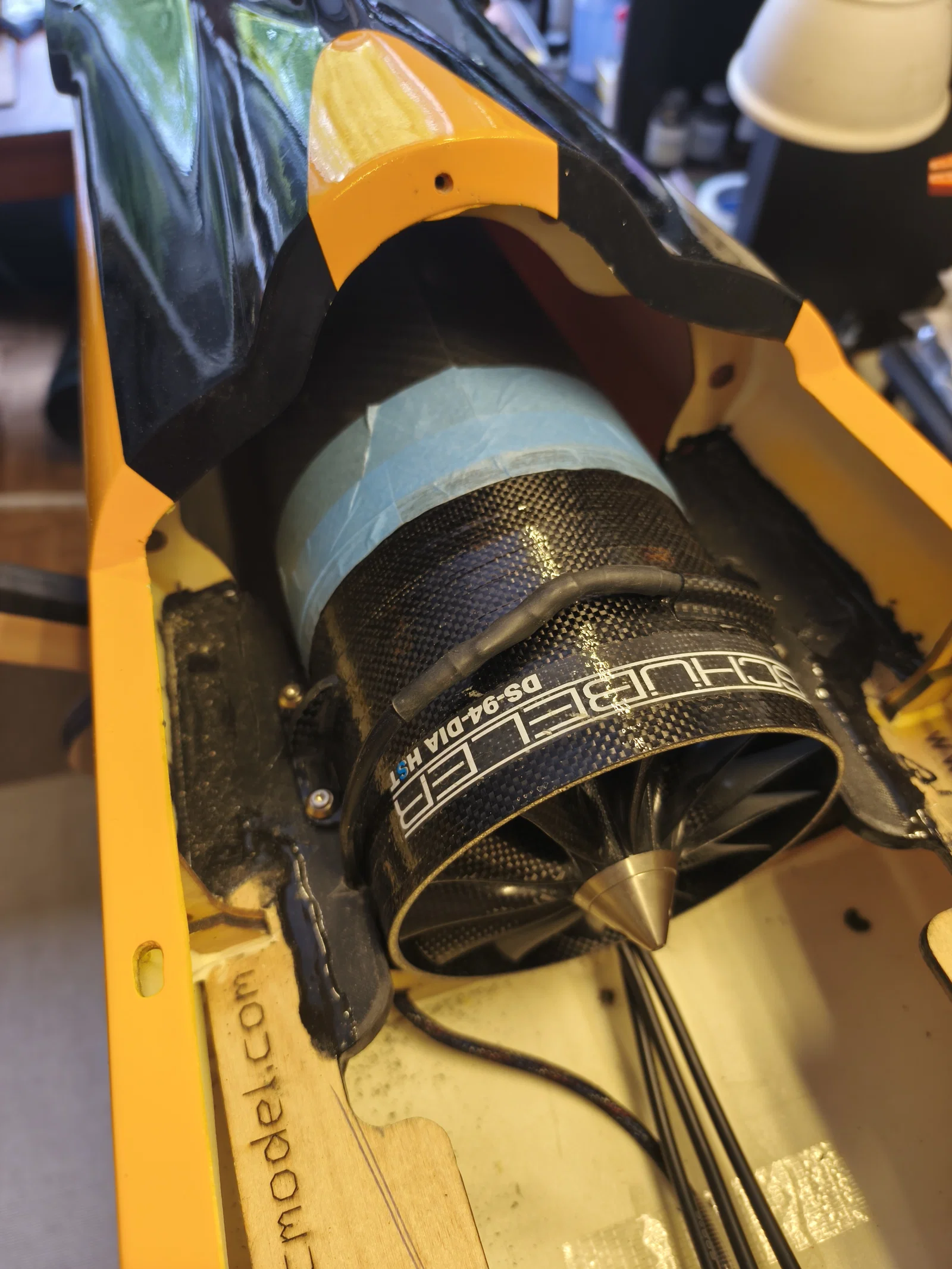

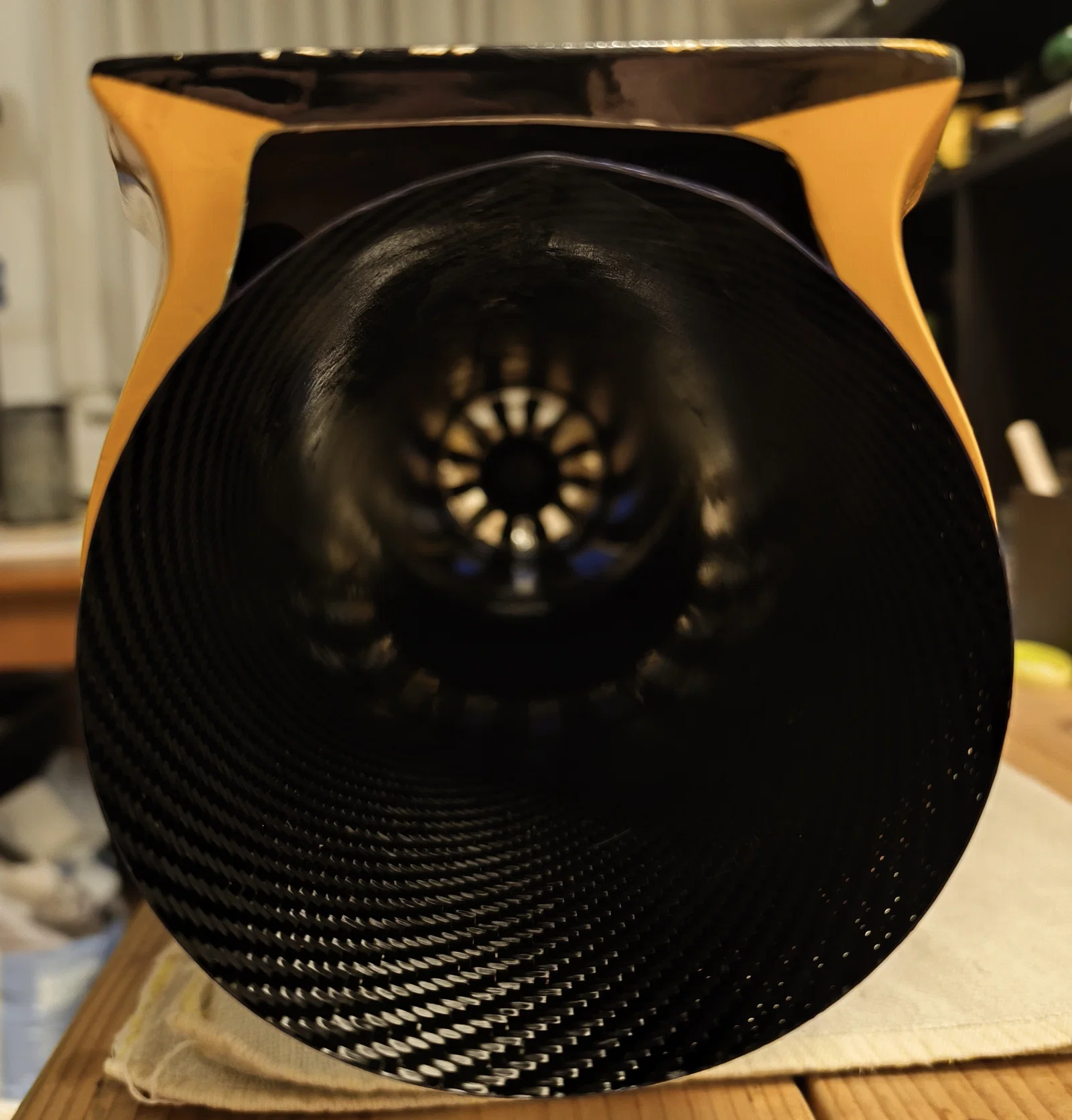

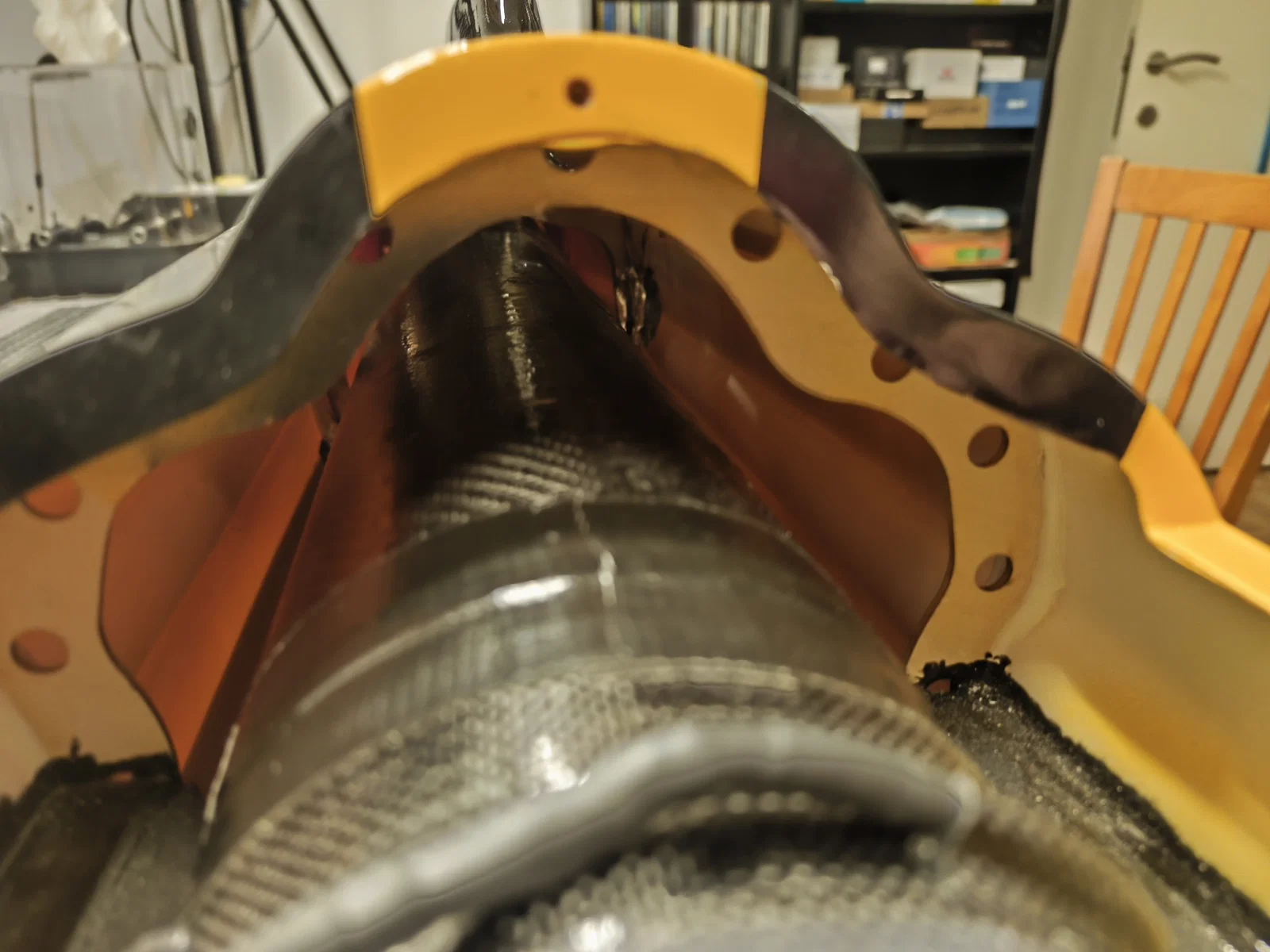

Lưu ý: hình chụp ống trong máy bay là lúc đang canh fit và chỉnh, băng keo xanh có thể làm bạn tưởng bị méo/không tròn, nhưng thực tế mọi thứ thẳng và chuẩn. Mình sẽ đăng thêm hình thành phẩm cuối sau khi dán xong và làm sạch.

Ngoài ra sẽ có thêm các ring dạng STL để lắp quanh ống nhằm chống giãn nở. Mình nghĩ dùng carbon sheet thì có thể không cần, nhưng thôi, cẩn thận vẫn hơn :)
